泥浆护壁灌注桩质量控制要点

泥浆护壁灌注桩质量控制要点摘要：随着工程技术的发展及高层及超高层建筑的大量出现，泥浆护壁灌注桩得到逐步发展与应用。

泥浆护壁灌注桩具有施工简单、承载力大、经济、施工噪音小等优点，目前在我国东南沿海一带的高层及超高层建筑的桩基中占有很大的比例。

泥浆护壁灌注桩属于隐蔽工程，大部分工序都是在水下进行，所以施工管理就很重要，如果施工中某一个环节出现问题，就会影响到整个工程的顺利进展，还会给工程参与各方造成重大的经济损失，甚至还会严重威胁国家和人民的生命财产安全。

这就向我们的施工管理人员提出了更高的要求。

关键词：泥浆护壁；灌注桩；质量控制；要点1泥浆护壁钻孔灌注桩施工工艺要求首先，在设置护筒过程，要对施工现场进行平整清理，以将泥浆设备运至场地。

此项施工内容，应选择钢筒下埋式来进行泥浆护壁的护筒施工作业。

对于施工位置的确定，应与施工图纸要求一致，即将误差控制好合理的范围内。

其次，钻机安装，其提高成孔作业的精度效果，施工技术人员应利用机械设备代替人工钻机。

但在进行钻机安装时，应保证每个零部件的安装质量，即将卷扬机与潜水电钻以及配电箱进行连接，以便于后续施工操作。

当钻机安装完成后，要仔细检查电缆是否存在破损以及线路是否存在开关电源或是漏电问题。

在经检查确认无误后，才能着手进行正式的施工操作。

值得注意的是，在进行钻进作业前，要对钻头进行优选，即将直径、材质以及硬度作为衡量指标，以满足灌注桩成孔作业的设计使用需求。

再次，成孔施工中，施工技术人员应将速度作为钻孔作业的控制重点，即严格按照建筑工程所处的地层结构、点留意以及供水量，来将碎屑带出孔外。

最后，清孔灌浆作业，清孔要在钻孔施工结束后，立即进行。

但在清孔前，施工人员要通过检查孔位、孔深、孔径以及孔型，即以高稳定性状态进行彻底的清理工作。

清孔结束后，就可将制作加工完成的钢筋笼置于孔内，着手进行灌浆施工。

此过程，应结合工程项目的实际情况对灌浆材料的用量与灌注施工速度进行控制，即根据建筑工程所处的地层环境，选定聚合物泥浆代替膨润土泥浆，继而将泥浆的黏度控制在≮30s，以使混凝土能够在预期的时间内完成凝固控制。

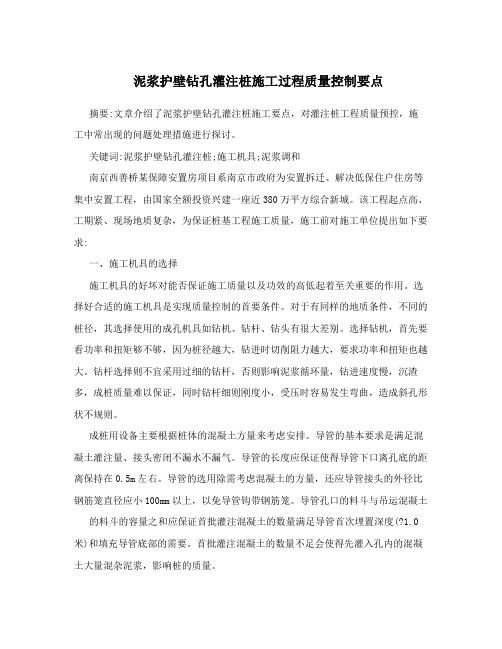

泥浆护壁钻孔灌注桩施工过程质量控制要点摘要:文章介绍了泥浆护壁钻孔灌注桩施工要点，对灌注桩工程质量预控，施工中常出现的问题处理措施进行探讨。

关键词:泥浆护壁钻孔灌注桩;施工机具;泥浆调和南京西善桥某保障安置房项目系南京市政府为安置拆迁、解决低保住户住房等集中安置工程，由国家全额投资兴建一座近380万平方综合新城。

该工程起点高、工期紧、现场地质复杂，为保证桩基工程施工质量，施工前对施工单位提出如下要求:一、施工机具的选择施工机具的好坏对能否保证施工质量以及功效的高低起着至关重要的作用。

选择好合适的施工机具是实现质量控制的首要条件。

对于有同样的地质条件，不同的桩径，其选择使用的成孔机具如钻机、钻杆、钻头有很大差别。

选择钻机，首先要看功率和扭矩够不够，因为桩径越大，钻进时切削阻力越大，要求功率和扭矩也越大。

钻杆选择则不宜采用过细的钻杆，否则影响泥浆循环量，钻进速度慢，沉渣多，成桩质量难以保证，同时钻杆细则刚度小，受压时容易发生弯曲，造成斜孔形状不规则。

成桩用设备主要根据桩体的混凝土方量来考虑安排。

导管的基本要求是满足混凝土灌注量、接头密闭不漏水不漏气。

导管的长度应保证使得导管下口离孔底的距离保持在0.5m左右。

导管的选用除需考虑混凝土的方量，还应导管接头的外径比钢筋笼直径应小100mm以上，以免导管钩带钢筋笼。

导管孔口的料斗与吊运混凝土的料斗的容量之和应保证首批灌注混凝土的数量满足导管首次埋置深度(?1.0米)和填充导管底部的需要。

首批灌注混凝土的数量不足会使得先灌入孔内的混凝土大量混杂泥浆，影响桩的质量。

二、钻机就位的控制钻机的安装就位包含两层意思，一是所钻桩位在大地平面的位置控制，二是所钻桩孔本身的立体位置控制。

钻孔灌注桩施工前应对施工场地整平压实，当场地为深水区或淤泥层较厚时，应搭设工作平台。

应建立附合于结构物整体测量控制中的子控制网(包括平面控制与高程控制)，且所有测量必须有多余观测。

对拟施工桩位进行放样，并在另一测站进行复核。

泥浆护壁钻孔灌注桩质量监控要点钻孔灌注桩施工属于隐蔽工程,成桩的好坏直接关系到上层结构的安全和上层结构施工完成后建筑物的沉降，因此，作为监理应做好成桩的质量监控,确保成桩质量。

一、人――施工及管理人员1．检查施工单位质量保证体系、管理体系,现场管理人员是否到位，“五大员”是否持证上岗。

2．检查特殊工种，如：电焊工、电工、机操工是否持证上岗。

二、材――原材料1．现场所用钢筋、水泥、砂、石子、电焊条等原材料,均需有出厂合格证或质保书.2．对现场所用的钢筋、水泥、砂、石子等原材料及钢筋焊接接头进行见证取样，送检测中心复试。

3．若使用商品砼，需考察商品砼厂家及其质量保证体系，每次灌注砼需提供砼配合比通知单。

三、法――施工方法1．复测现场水准控制点和定位基点。

2．复测桩位，误差应控制在规范允许范围之内。

3．检查护筒位置,应埋设正确和稳定，护筒与坑壁之间应用粘土填实,护筒中心与桩位中心线偏差不得大于50mm。

4．开钻前,检查钻机磨盘的平整度（用水平尺）及主钻杆的垂直度（用线垂架或经纬仪）.5．钻孔过程中要适当控制进尺速度：由硬地层钻到软地层时可适当加快钻进速度;当软地层变为硬地层时，要少加压慢钻进；在易缩径的地层中,应适当增加扫孔次数，防止缩径;对硬塑层采用大压力快转速钻进,以提高钻进效率；砂层则采用中等压力，慢转速并适当增加泥浆比重和粘度。

抽测泥浆比重。

6．钻孔至设计深度后，可使钻机空钻不进尺，射入较稀的泥浆，使孔中较浓的泥浆能置换出来,待泥浆比重降到1。

15～1.20左右，才能允许提钻，并用测绳量测孔深。

(第一次清孔)7．钢筋笼的制作和沉放质量监控（1）对预制的钢筋笼逐节检查,重点是主筋、加劲箍筋、螺旋箍筋的间距，加密区长度、主筋搭接、纵横筋交＊点的焊接质量及顶笼预留的锚固长度必须符合设计要求。

(2）检查钢筋笼保护层垫块的设置，一般沿钢筋笼每隔3m放置一组，每组设置三个,按120度均匀安放，既可避免笼体碰撞孔壁，又可保证砼保护层均匀及钢筋笼在桩体内的位置正确.（3）钢筋笼的吊装应双点起吊,保持笼轴线重合.入孔时，始终需保持垂直状态，对准孔位徐徐轻放，避免碰撞孔壁，一旦遇阻立即查明原因，禁止晃动和强行冲击下放。

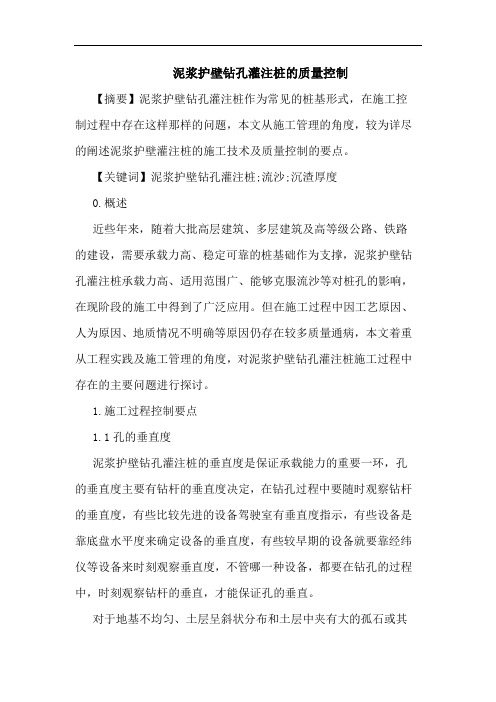

泥浆护壁钻孔灌注桩的质量控制【摘要】泥浆护壁钻孔灌注桩作为常见的桩基形式，在施工控制过程中存在这样那样的问题，本文从施工管理的角度，较为详尽的阐述泥浆护壁灌注桩的施工技术及质量控制的要点。

【关键词】泥浆护壁钻孔灌注桩;流沙;沉渣厚度0.概述近些年来，随着大批高层建筑、多层建筑及高等级公路、铁路的建设，需要承载力高、稳定可靠的桩基础作为支撑，泥浆护壁钻孔灌注桩承载力高、适用范围广、能够克服流沙等对桩孔的影响，在现阶段的施工中得到了广泛应用。

但在施工过程中因工艺原因、人为原因、地质情况不明确等原因仍存在较多质量通病，本文着重从工程实践及施工管理的角度，对泥浆护壁钻孔灌注桩施工过程中存在的主要问题进行探讨。

1.施工过程控制要点1.1孔的垂直度泥浆护壁钻孔灌注桩的垂直度是保证承载能力的重要一环，孔的垂直度主要有钻杆的垂直度决定，在钻孔过程中要随时观察钻杆的垂直度，有些比较先进的设备驾驶室有垂直度指示，有些设备是靠底盘水平度来确定设备的垂直度，有些较早期的设备就要靠经纬仪等设备来时刻观察垂直度，不管哪一种设备，都要在钻孔的过程中，时刻观察钻杆的垂直，才能保证孔的垂直。

对于地基不均匀、土层呈斜状分布和土层中夹有大的孤石或其它硬物的情形，施工前必须作好准备。

在不均匀地层中钻孔时，钻机自重大、钻杆刚度大较为有利，遇到不均匀地层就要选用自重大、钻杆刚度大的钻机。

进入不均匀硬层、斜状岩层和碰到孤石时，钻速要打慢档。

处理大孤石和坚硬岩石，采用自重大的复合式牙轮钻或换用冲击钻来处理。

孔完成要逐孔进行垂直的测量，发现超标要及时用钻机进行再次扩孔，扩孔后再次测量垂直度，直到孔的垂直度符合规范规定（孔垂直度<1%孔深）。

1.2进入持力层深度进入持力层深度包括进入沙层深度、进入岩石层深度、进入卵石层深度，根据地质情况和设计要求来选择持力层及进入吃力层深度，进入持力层深度达不到，桩的承载力将会大大降低。

对于持力层深度的判断，主要根据钻机的响应程度来判断，当钻机进入岩层时，钻杆的行进速度会明显变慢，钻杆会发生跳动、震动等，从这个时候开始确定钻杆的长度到钻机停钻时钻杆的长度，就是进入持力层深度。

泥浆护壁钻孔灌注桩施工质量控制要点摘要：建筑工程施工过程中泥浆护壁钻孔灌注装施工技术的应用尤为必要，同时它在多项技术中占据重要地位，因此，一定要保证成桩质量，从而提高建筑施工的安全性。

这就要求相关监理人员做好自我定位，发挥自身的专业优势，保证技术应用的有效性与可行性。

基于此，本文主要对相关问题进行分析，以供参考。

关键词：泥浆护壁；钻孔灌注桩；施工质量引言灌注桩作为一种常见的基础形式，被广泛的应用在工程项目建设当中，不同的工程项目因其拟建场地工程地质及水文地质条件各不相同，如何做好钻孔护壁工作尤为关键，其关系到能否成孔及成孔指标能否满足设计及规范要求。

不少工程实例，就是因为护壁措施不当，成孔十分困难（主要表现在成孔难以达到设计要求的深度）、成孔指标不能满足设计及规范要求（主要表现在成孔缩颈、孔底沉渣超标等），以致于在施工过程中不断的变换护壁措施，使得施工成本增加，同时也延误了施工工期。

1工程概况本工程位于甘肃省兰州市西固区东川镇，工程井桩为泥浆护壁钻孔为灌注桩，桩砼为C40抗硫阻锈P12，保护层厚度70mm。

停车楼桩数量366根，综合楼桩数量为302根。

综合楼：建筑面积:24069.98m2,其中地上建筑面积:18310.75m2、地下建筑面积:5759.23m2。

建筑层数及高度:地上5层,建筑高度23.80m(室外地坪至女儿墙的高度)。

建筑类别:多层民用建筑。

结构类型:钢筋混凝土框架结构。

3.2、停车楼：建筑面积:46078.73m2。

建筑层数及高度:地上7层,建筑高度23.975m(室外地坪至屋面面层的高度)。

建筑类别:开敞式一级多层停车楼。

停车数量:1446辆。

结构类型:钢筋混凝土框架结构。

2施工前期准备工作2.1审查工程图纸和设计交底。

正式施工前，应组织本单位技术人员对图纸进行会审，会审后要将图纸和会审记录一起存入工程档案。

对图纸的审查和设计交底可以一起进行，以充分了熟悉图纸。

确认设计意图和质量标准后方可施工。

泥浆护壁成孔灌注桩施工注意事项泥浆护壁成孔灌注桩施工过程中应注意事项如下：一、要注意的质量问题1、泥浆护壁成孔时，发生斜孔、弯孔、缩孔和塌孔或沿套管周围冒浆以及地面沉陷等情况，要停止钻进。

经采取措施后，方可继续施工；2、钻进速度，要根据土层情况、孔径、孔深、供水或供浆量的大小、钻机负荷以及成孔质量等具体情况确定；3、水下混凝土面平均上升速度不小于0.25m³/h。

浇筑前，导管中要设置球、塞等物隔水，浇筑时，导管插入混凝土的深度不小于1m；4、施工中要经常测定泥浆密度，并定期测定粘度、含砂率和胶体率。

泥浆粘度18～22，含砂率不大于4%～8%，胶体率不小于90%；5、清孔过程中，必须及时补给足够的泥浆，井保持浆面稳定；6、钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的技术交底，严格执行加固的技术措施；7、混凝土浇到接近桩顶时，随时测量顶部标高，以免过多截桩或补桩。

二、预防孔壁坍落要注意的问题1、在松散砂土或流沙中钻进时，应控制进尺，选用较大相对密度、黏度、胶体率的优质泥浆(或投入黏土掺片石或卵石，低锤冲击，使黏土膏、片石、卵石挤入孔壁)；2、如地下水位变化过大，应采取升高护简、增大水头或用虹吸管连接等措施；3、严格控制冲程高度和炸药用量；4、孔口坍塌时，应先探明位置，将砂和黏土(或砂砾和黄土)混合物回填到孔位置以上1~2m;如坍孔严重，应全部回填，等回填物沉积密实后再进行钻孔。

三、施工人员作业过程应注意的问题1、进入施工现场人员应戴好安全帽，施工操作人员应穿戴好必要的劳动防护用品；2、在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作并加强机械维修保养，经安全部门检验认可，领证后方可投入使用；3、电气设备的电源，应按有关规定架设安装；电气设备均须有良好的接地接零，接地电阻不大于4Ω，并装有可靠的触电保护装置。

4、注意现场文明施工，对不用的泥浆地沟应及时填平；对正在使用的泥浆地沟（管）加强管理，不得任泥浆溢流，捞取的沉渣应及时清走。

泥浆护壁钻孔灌注桩施工质量控制要点摘要：通过分析钻孔灌注桩施工特点,结合施工实践经验,对泥浆护壁钻孔灌注桩施工质量要点做了较详细的介绍，对灌注桩工程质量预控，施工中的质量控制要点都一一作了讲解，供大家参考！关键字：泥浆护壁，灌注桩，质量，控制要点随着我国交通运输量日益增长，市政工程桥梁、高速公路及高速铁路等交通基础建设迅速发展，桥梁工程随之越来越多。

钻孔灌注桩基础以它施工速度快，承载能力大，适用范围广，质量可靠，受气候环境影响小，施工较方便而被广泛地采用。

本文着重阐述了泥浆护壁钻孔灌注桩质量控制要点。

一、灌注桩工程质量预控1.1查看相关资料研究工程地质勘察报告、桩位平面布置图、桩基结构施工图，弄清设计要求和对影响灌注桩工程质量和安全因素进行预测分析。

1.2现场条件调查研究建筑场地和邻近区域的地下管线、地下构筑物、地面建、构筑物的调查资料，确保周边不受影响。

1.3资质审查资质审查是任何工程开工前必不可少的工作，对钻孔灌注桩施工的资质审查应更加严格仔细，并要从两方面进行。

一是施工队伍人员的素质及经验的审查。

工程质量的把关很大程度上是靠现场工人的双手来完成的，特别是钻孔灌注桩这种对施工工艺有严格要求的工种，必须了解他们以往的施工经验，检查特殊工种的上岗证书等：施工过程中，往往由于现场工人一个错误的操作，就造成整根桩报废的严重后果，因而除了要具有相关的工作职责及制度外，还应进行责任心的教育。

二是施工机械的审查。

施工使用的成孔机械必须与现场土质、桩径、桩深等要求相适应，应注意审查其设备档案，保证其性能良好，不合格的机械不准进入现场；如果机具破旧，施工中打打停停，势必严重影响质量。

同时应考虑供电情况，一般应有备用发电机。

1.4组织施工技术及相关资料交底应从3个方面进行技术交底：①组织施工图纸交底，认真熟悉设计图纸，使施工人员透彻理解设计意图；学习有关施工规范和验收规范，掌握地质资料，核查有关灌注桩方面的资料。
