CM—B 系列臭氧灭菌柜使用说明书天津市中药机械厂二零零七年四月欢迎您使用天津市中药机械厂生产的臭氧发生器,请在使用前仔细阅读本说明书,我们将指导您熟悉安全规则、了解有关技术参数,正确安装、操作、保养机器,总之,必要的知识和熟练的技术可确保机器能正常运行。
除本书允许之外,请不要对设备加以改造或修正,如果必须,如果必须进行这类改造或修正,请您事先和我们联系,共同研究后再定夺,擅自改动可能使您无法操作本机器,由此产生的任何直接和间接损失,本公司不负责任!使用前须知拆封后,请对照装箱单,检查所有随机文件及附件是否齐全,机器是否完好,搬移过程中请勿碰撞及倒置。
如机器暂不安装,请套好塑膜,保存于干燥通风处,严防受潮。
本机器应安装在通风良好的洁净环境内,并接妥接地线,使用场所应无严重振动、颠簸,无雨水滴落,使用场所应无严重影响机器绝缘和引起腐蚀的气体、化学性沉垢,严禁使用绝缘摇表测量与电子元件有关的部分。
使用环境温度应在5~40℃间,相对温度小于80%,运输及贮存温度在-20~70℃间。
控制面板介绍注:臭氧开关和电源开关工作时为绿色主要技术参数设备操作指南CM-B系列机器一般安装于空气洁净区,利用洁净区净化空气作为气源,将机器电源线接入220V/50H Z电源A手动工作时(一)1.先将待处理衣物放入消毒柜内,衣物湿度不能太大2.关好柜门(二)1.按下电源指示开关此时发绿光,机内空气循环系统启动2.空气循环系统工作10分钟后按下臭氧指示开关。
指示开关显绿色表明臭氧发生器系统开始工作。
(三)1.消毒时间30--60min,停机时先关闭臭氧系统开关,后关闭电源开关。
2.停机后至少30min后方可打开柜门,取出物品B自动工作时首先要调整时控器,先充电,时控器在第一次用时需充电,以后不再需要了,因为工作状态时也在充电。
操作说明定时设置(注意:首次使用时,若显示屏显示不清或无显示,请先接入220V电源充电,并按复位键重新启动。

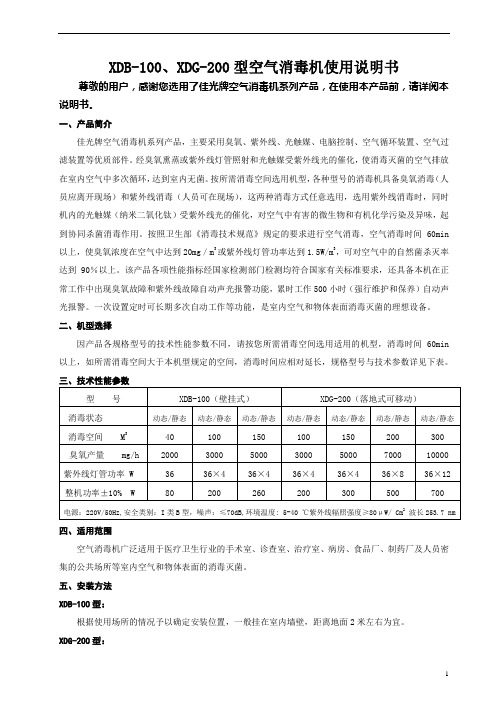

XDB-100、XDG-200型空气消毒机使用说明书尊敬的用户,感谢您选用了佳光牌空气消毒机系列产品,在使用本产品前,请详阅本说明书。
一、产品简介佳光牌空气消毒机系列产品,主要采用臭氧、紫外线、光触媒、电脑控制、空气循环装置、空气过滤装置等优质部件。
经臭氧熏蒸或紫外线灯管照射和光触媒受紫外线光的催化,使消毒灭菌的空气排放在室内空气中多次循环,达到室内无菌。
按所需消毒空间选用机型,各种型号的消毒机具备臭氧消毒(人员应离开现场)和紫外线消毒(人员可在现场),这两种消毒方式任意选用,选用紫外线消毒时,同时机内的光触媒(纳米二氧化钛)受紫外线光的催化,对空气中有害的微生物和有机化学污染及异味,起到协同杀菌消毒作用。
按照卫生部《消毒技术规范》规定的要求进行空气消毒,空气消毒时间60min 以上,使臭氧浓度在空气中达到20mg/m3或紫外线灯管功率达到1.5W/m3,可对空气中的自然菌杀灭率达到90%以上。
该产品各项性能指标经国家检测部门检测均符合国家有关标准要求,还具备本机在正常工作中出现臭氧故障和紫外线故障自动声光报警功能,累时工作500小时(强行维护和保养)自动声光报警。
一次设置定时可长期多次自动工作等功能,是室内空气和物体表面消毒灭菌的理想设备。
二、机型选择因产品各规格型号的技术性能参数不同,请按您所需消毒空间选用适用的机型,消毒时间60min 以上,如所需消毒空间大于本机型规定的空间,消毒时间应相对延长,规格型号与技术参数详见下表。
三、技术性能参数四、适用范围空气消毒机广泛适用于医疗卫生行业的手术室、诊查室、治疗室、病房、食品厂、制药厂及人员密集的公共场所等室内空气和物体表面的消毒灭菌。
五、安装方法XDB-100型:根据使用场所的情况予以确定安装位置,一般挂在室内墙壁,距离地面2米左右为宜。
XDG-200型:放在室内适当位置,也可移动使用。
六、操作按键示意图七、使用方法XDB-100型(40m3)1.接通带有良好接地的220V电源,红色指示灯亮,本机进入待机状态。
配件物料号配件描述配件单位配件数量有效开始日期有效结束日期物料备注成品物料号3030100176电磁阀ZTD90A-H/A EA12008-1-19999-12-319IT0000031 3030100219消毒柜ZTD110AH风机/售后EA12008-1-19999-12-319IT0000031 3030300079发热管ZTD110D-H/220/350W EA12008-1-19999-12-319IT0000031 3030400062镇流器110HA EA12008-1-19999-12-319IT0000031 3030500175传感器ZTD90D-H EA22008-1-19999-12-319IT0000031 3030500299温控器110A EA22008-1-19999-12-319IT0000031 3030600076显示屏110A-H/A EA12008-1-19999-12-319IT0000031 3030700632电源板110A-H/A EA12008-1-19999-12-319IT0000031 3030700705显示屏排线110HA/A EA12008-1-19999-12-319IT0000031 3030800007臭氧控制开关110A EA12008-1-19999-12-319IT0000031 3030900001杀菌灯管110A EA12008-1-19999-12-319IT0000031 3050700645消毒柜90A-P6(P7出风口组件EXJG6020/PG售后SET12008-1-19999-12-319IT0000031 3060600041说明书110HA EA12008-1-19999-12-319IT0000031 3090300047发泡垫110HA EA12008-1-19999-12-319IT0000031 3140200018玻璃门板110HA EA12008-1-19999-12-319IT0000031 3200100012导轨110A保洁柜EA12008-1-19999-12-319IT0000031 3200100016发热体外壳110A保洁柜EA12008-1-19999-12-319IT0000031 3200100024接水盒110HA保洁柜EA12008-1-19999-12-319IT0000031 3200100034保洁柜/拉手110HA EA12008-1-19999-12-319IT0000031 3200100044保洁柜/门封胶110HA EA12008-1-19999-12-319IT0000031 3200100045保洁柜/门封胶90HA EA22008-1-19999-12-319IT0000031 3200100162保洁柜筷子架110HA EA12008-1-19999-12-319IT0000031 3200100164消毒柜抽屉托架110HA右块B EA12008-1-19999-12-319IT0000031 3200100165消毒柜抽屉托架110HA左块B EA12008-1-19999-12-319IT0000031 3200100545包装箱110A系列/售后EA12015-12-49999-12-319IT0000031 3210100002控制面板110HA EA12008-1-19999-12-319IT0000031 3210100455控制面板RTD110C-H塑料ABS银色EA12008-1-19999-12-319IT0000031 3211100229门板固定框110A-H/Q235A EA12008-1-19999-12-319IT0000031 3211100249发热管固定座ZTD90D-H陶瓷SET12008-1-19999-12-319IT0000031 3211100284箱体固定框110HA EA12016-8-59999-12-319IT0000031 3211100300消毒柜外壳发热体110A上盖ABS EA12008-1-19999-12-319IT00000313030400099镇流器90A2P5S/EXJG1332售后EA12008-1-19999-12-319IT0000077 3030502423消毒柜90A-P9温控器EXJG1128/PG售后EA12015-12-89999-12-319IT0000077 3030502642电源板ZTD90-A2P6S售后EA12008-1-19999-12-319IT0000077 3030502644显示板ZTD90-A2P6S售后EA12008-1-19999-12-319IT0000077 3030800313门控开关ZQD100A/EXJG3046售后EA12008-1-19999-12-319IT0000077 3030900405红外线发热灯管ZTD90A-P9/EXJG1130售后EA12008-1-19999-12-319IT0000077 3030900407石英灯管ZQD100A/EXJG3081售后EA12008-1-19999-12-319IT0000077 3050800087消毒柜90A2P5S上门封条EXJG1337/PG售后EA12008-1-19999-12-319IT0000077 3050800088消毒柜90A2P5S下门封条EXJG1338/PG售后EA12008-1-19999-12-319IT0000077 3060601148说明书ZTD90-A2P6S售后EA12015-12-89999-12-319IT0000077 3090101199纸箱ZTD90A/EXJG1358售后EA12015-12-89999-12-319IT0000077 3140200371上玻璃面板ZTD90-A2P6S售后EA12008-1-19999-12-319IT0000077 3140200373下玻璃面板ZTD90-A2P6S售后EA12008-1-19999-12-319IT0000077 3200100210滑轨90A2P5S/EXJG1315售后EA12008-1-19999-12-319IT0000077 3200100302消毒柜90A2P5S铝门框EXJG1310/PG售后EA12008-1-19999-12-319IT0000077 3200100360消毒柜90A2P5S电磁锁EXJG1351/PG售后EA12008-1-19999-12-319IT0000077 3200100486拉手ZTD90-A2P6S/ABS售后EA12008-1-19999-12-319IT0000077 3200100490控制面板ZTD90-A2P6S售后EA12008-1-19999-12-319IT0000077 3200100494上内门板ZTD90-A2P6S售后EA12008-1-19999-12-319IT0000077 3200100495下内门板ZTD90-A2P6S售后EA12008-1-19999-12-319IT00000773030400103电子镇流器ZTD110A9P1/EXJG1420售后EA12008-1-19999-12-319IT0000040 3030502386电路主板ZTD90A-P9/EXJG1115售后EA12008-1-19999-12-319IT0000040 3030502388按键板ZTD90A-P9/EXJG1118售后EA12008-1-19999-12-319IT0000040 3030502423消毒柜90A-P9温控器EXJG1128/PG售后EA12008-1-19999-12-319IT0000040 3030600244LED显示屏ZTD90A-P9/EXJG1116售后EA12008-1-19999-12-319IT0000040 3030800313门控开关ZQD100A/EXJG3046售后EA12008-1-19999-12-319IT0000040 3030900405红外线发热灯管ZTD90A-P9/EXJG1130售后E A12008-1-19999-12-319IT0000040 3030900407石英灯管ZQD100A/EXJG3081售后EA12008-1-19999-12-319IT0000040 3050200355按钮ZTD90A-P9/EXJG1170售后EA12008-1-19999-12-319IT0000040 3090101198纸箱ZTD110A-P9/EXJG1208售后EA12008-1-19999-12-319IT0000040 3090300722消毒柜110A-P9泡沫EXJG1209/PG售后SET12008-1-19999-12-319IT0000040 3140200203上外玻璃ZTD90A-P9/EXJG1114售后EA12008-1-19999-12-319IT0000040 3140200204控制面板ZTD90A-P9玻璃EXJG1140售后EA12008-1-19999-12-319IT0000040 3140200261下外玻璃ZTD90A-P9售后EA12008-1-19999-12-319IT0000040 3200100206门框ZTD90A-P9/EXJG1110售后EA12008-1-19999-12-319IT0000040 3200100207滑轨ZTD90A-P9/EXJG1111售后EA12008-1-19999-12-319IT0000040 3200100208电磁铁ZTD90A-P9/EXJG1121售后EA12008-1-19999-12-319IT0000040 3200100209拉手ZTD90A-P9/EXJG1138售后EA12008-1-19999-12-319IT0000040 3200100248消毒柜110A-P9底板EXJG1204/PG售后EA12008-1-19999-12-319IT0000040 3200100252消毒柜110A-P9后板EXJG1205/PG售后EA12008-1-19999-12-319IT0000040 3200100257消毒柜110A-P9顶板EXJG1206/PG售后EA12008-1-19999-12-319IT0000040 3200100351消毒柜90A-P9密封条EXJG1143/PG售后EA12008-1-19999-12-319IT0000040 3200100354消毒柜90A-P9密封磁条EXJG1155/PG售后EA12008-1-19999-12-319IT0000040 3210500405上抽拉门ZTD90A-P9/EXJG1112售后EA12008-1-19999-12-319IT0000040 3210500406下抽拉门ZTD90A-P9/EXJG1113售后EA12008-1-19999-12-319IT0000040 3210500423消毒柜110A-P9右侧板EXJG1201/PG售后EA12008-1-19999-12-319IT0000040 3210500426消毒柜110A-P9左侧板EXJG1202/PG售后EA12008-1-19999-12-319IT00000403030100189电磁阀110D2H1售后EA42008-1-19999-12-319IT0000082 3030300174发热管ZTD110D-H/220/500W售后EA12008-1-19999-12-319IT0000082 3030400119变压器110D2H1/售后EA12016-6-89999-12-319IT0000082 3030500428温控器ZTD90D-H/125℃EA12008-1-19999-12-319IT0000082 3030700047电源线110A EA12008-1-19999-12-319IT0000082 3030900092紫外线杀菌灯管ZTD90D-H/15W/220V售后EA12008-1-19999-12-319IT0000082 3200100137三节导轨ZTD90D-H镀白锌12寸EA42008-1-19999-12-319IT0000082 3200100162保洁柜筷子架110HA EA12008-1-19999-12-319IT0000082 3200100366抽手ZQD80售后EA22008-1-19999-12-319IT0000082 3200100498消毒柜ZTD100-H01控制面板组件/售后SET12008-1-19999-12-319IT0000082 3200100499消毒柜ZTD100-H01托架/售后EA42008-1-19999-12-319IT0000082 3200100500消毒柜ZTD100-H01上门板固定框/售后EA12008-1-19999-12-319IT0000082 3200100501消毒柜ZTD100-H01下门板固定框/售后EA12008-1-19999-12-319IT0000082 3200100502消毒柜ZTD100-H01上门板组件/售后SET12008-1-19999-12-319IT0000082 3200100503消毒柜ZTD100-H01下门板组件/售后SET12008-1-19999-12-319IT0000082 3200100504消毒柜ZTD100-H01拉手组件/售后SET22008-1-19999-12-319IT0000082 3200100505消毒柜ZTD100-H01箱体底板/售后EA12008-1-19999-12-319IT0000082 3200100506消毒柜ZTD100-H01箱体右挡板/售后EA12008-1-19999-12-319IT0000082 3200100507消毒柜ZTD100-H01箱体左挡板/售后EA12008-1-19999-12-319IT0000082 3200100508消毒柜ZTD100-H01箱体后板/售后EA12008-1-19999-12-319IT0000082 3200100509消毒柜ZTD100-H01箱体顶板/售后EA12008-1-19999-12-319IT0000082 3200100510消毒柜ZTD100-H01箱体固定框/售后EA12008-1-19999-12-319IT0000082 3200100511消毒柜ZTD100-H01上门封/售后EA12008-1-19999-12-319IT0000082 3200100512消毒柜ZTD100-H01下门封/售后EA12008-1-19999-12-319IT0000082 3200100513消毒柜ZTD100-H01上层架/售后EA12008-1-19999-12-319IT0000082 3200100514消毒柜ZTD100-H01下层架/售后EA12008-1-19999-12-319IT0000082 3200100515消毒柜ZTD100-H01镇流板加电感/售后EA12008-1-19999-12-319IT0000082 3200100516消毒柜ZTD100-H01显示屏/售后EA12008-1-19999-12-319IT0000082 3200100517消毒柜ZTD100-H01电源板/售后EA12008-1-19999-12-319IT0000082 3200100518消毒柜ZTD100-H01门控开关/售后EA22008-1-19999-12-319IT0000082 3200100519消毒柜ZTD100-H01开口挡圈/售后EA42008-1-19999-12-319IT0000082 3200100520消毒柜ZTD100-H01防震泡沫/售后SET12008-1-19999-12-319IT0000082 3200100521消毒柜ZTD100-H01说明书/售后EA12008-1-19999-12-319IT0000082 3200100542消毒柜发热管200W/售后EA12008-1-19999-12-319IT0000082 3200100543包装箱100D-H8系列/售后EA12008-1-19999-12-319IT00000823030100309电磁阀ZTD100-HT01.2-5/108E-3/售后EA22015-12-49999-12-319IT0000096 3030400147镇流器ZTD90-L03.3-1/售后EA12015-12-49999-12-319IT0000096 3030502816温控器ZTD100-HT01.11-3/65℃/售后EA22015-12-49999-12-319IT0000096 3030502864电源板ZTD90-L03.1-1/售后EA12015-12-49999-12-319IT0000096 3030701048电源线ZTD100-HT01.13-1售后EA12015-12-49999-12-319IT0000096 3030800479门控开关ZTD100-HT01.12-2售后EA22015-12-49999-12-319IT0000096 3030800494开关板ZTD90-L03.2-1/售后EA12015-12-49999-12-319IT0000096 3030900454光波管ZTD100-HT01.14-3/400W/售后EA22015-12-49999-12-319IT0000096 3030900461臭氧紫外线灯管ZTD90-L03.4-1/售后EA22015-12-49999-12-319IT0000096 3050501112下门磁门封ZTD90-L03.6-1/售后EA12015-12-49999-12-319IT0000096 3050501113上门磁门封ZTD90-L03.5-1/售后EA12015-12-49999-12-319IT0000096 3060601329说明书ZTD90-L03/售后EA12015-12-49999-12-319IT0000096 3090102486包装箱ZTD90-L03/售后EA12015-12-49999-12-319IT0000096 3090301074防震泡沫ZTD90-L03.7-1/一套两件/售后EA12015-12-49999-12-319IT0000096 3140100386控制面板组件ZTD90-L03.10-0/售后EA12015-12-49999-12-319IT0000096 3140200495上门板玻璃组件ZTD90-L03.8-0/售后EA12015-12-49999-12-319IT0000096 3140200496下门板玻璃组件ZTD90-L03.9-0/售后EA12015-12-49999-12-319IT0000096 3200100566上门板固定框ZTD90-L03.16-1冷板喷涂/售后EA12015-12-49999-12-319IT0000096 3200100567下门板固定框ZTD90-L03.17-1冷板喷涂/售后EA12015-12-49999-12-319IT0000096 3210500644外箱体围板ZTD90-L03.11-1镀锌板/售后EA12015-12-49999-12-319IT0000096 3210500645外箱顶盖板ZTD90-L03.12-1镀锌板/售后EA12015-12-49999-12-319IT0000096 321070060012寸三节导轨ZTD100-HT01.7-0镀白锌/售后EA12015-12-49999-12-319IT0000096 3210700620上层架组件ZTD90-L03.14-0不锈钢201/售后EA12015-12-49999-12-319IT0000096 3210700621筷子架ZTD90-L03.15-1不锈钢/售后EA12015-12-49999-12-319IT0000096 3210700622导轨托架ZTD90-L03.18-1冷板喷涂/售后EA12015-12-49999-12-319IT0000096 3210700623下层架组件ZTD90-L03.13-0不锈钢201/售后EA12015-12-49999-12-319IT0000096 3210800704加热管保护网ZTD100-HT01.10-1不锈钢/售后EA22015-12-49999-12-319IT0000096 3210800713紫外线保护网ZTD90-L03.19-1不锈钢/售后EA22015-12-49999-12-319IT00000963030100207风机ZQD100A/EXJG3025售后EA12015-12-99999-12-319IT0000094 3030400099镇流器90A2P5S/EXJG1332售后EA12015-12-99999-12-319IT0000094 3030502423消毒柜90A-P9温控器EXJG1128/PG售后EA22015-12-99999-12-319IT0000094 3030502642电源板ZTD90-A2P6S售后EA12015-12-99999-12-319IT0000094 3030502644显示板ZTD90-A2P6S售后EA12015-12-99999-12-319IT0000094 3030800313门控开关ZQD100A/EXJG3046售后EA22015-12-99999-12-319IT0000094 3030900405红外线发热灯管ZTD90A-P9/EXJG1130售后EA22015-12-99999-12-319IT0000094 3030900407石英灯管ZQD100A/EXJG3081售后EA12015-12-99999-12-319IT0000094 3060300029铭牌贴纸OD-1501-20/售后EA12015-12-99999-12-319IT0000094 3060601310说明书ZTD110-L01/售后EA12015-12-99999-12-319IT0000094 3090101198纸箱ZTD110A-P9/EXJG1208售后EA12015-12-99999-12-319IT0000094 3140200473抽拉门组件OD-1501-05/售后EA12015-12-99999-12-319IT0000094 3140200474门玻璃组件OD-1501-03/含玻璃支架/售后EA22015-12-99999-12-319IT0000094 3140200475玻璃控制面板粘合OD-1501-04/含支架/售后EA12015-12-99999-12-319IT0000094 3200100207滑轨ZTD90A-P9/EXJG1111售后EA22015-12-99999-12-319IT0000094 3200100208电磁铁ZTD90A-P9/EXJG1121售后EA22015-12-99999-12-319IT0000094 3200100248消毒柜110A-P9底板EXJG1204/PG售后EA12015-12-99999-12-319IT0000094 3200100252消毒柜110A-P9后板EXJG1205/PG售后EA12015-12-99999-12-319IT0000094 3200100257消毒柜110A-P9顶板EXJG1206/PG售后EA12015-12-99999-12-319IT0000094 3200100351消毒柜90A-P9密封条EXJG1143/PG售后EA12015-12-99999-12-319IT0000094 3200100354消毒柜90A-P9密封磁条EXJG1155/PG售后EA12015-12-99999-12-319IT0000094 3210500423消毒柜110A-P9右侧板EXJG1201/PG售后EA12015-12-99999-12-319IT0000094 3210500426消毒柜110A-P9左侧板EXJG1202/PG售后EA12015-12-99999-12-319IT0000094 3210500635抽拉内门OD-1501-08/镀锌板/售后EA22015-12-99999-12-319IT0000094 3210600326铝合金门框OD-1501-06/铝合金/售后EA12015-12-99999-12-319IT0000094 3210600327接水盘OD-1501-02/不锈钢/售后EA12015-12-99999-12-319IT0000094 3210700606抽屉架OD-1501-19/镀锌板/售后EA22015-12-99999-12-319IT0000094 3210700607框篮OD-1501-07/D669/售后EA22015-12-99999-12-319IT0000094 3210700608调羹架OD-1501-09/D669/售后EA12015-12-99999-12-319IT0000094。
型号ZQD90F-12LCS消毒柜外观、颜色等以实物为准海尔牌ZQD90F-12LCS型家用食具消毒柜本产品执行标准:GB 17988 《食具消毒柜安全和卫生要求》GB 4706.1 《家用和类似用途电器的安全第一部分:通用要求》Q/HZCD J0202 010 《食具消毒柜》生产企业卫生许可证号: 鲁卫消证字(2021)第 0308 号使用前请仔细阅读本说明书本公司保留说明书解释权产品外观请以实物为准阅后请与发票一并妥善保存如遇产品技术或软件升级,恕不另行通知本产品只适合在中国大陆销售和使用智能家电操控智慧场景定制智家商城购物家电报装报修..2-33-41本机为单室双层,具有人工和智能两种控制方式。
采用光波巴氏双因子协同消毒,同时利用光波进行烘干。
两种消毒因子均为物理因子,不产生臭氧异味,无化学污染和穿透性有害射线,使用更安全,消毒时间更短。
杀菌原理:利用紫外线与巴氏温度协同消毒,快速穿透微生物细胞膜,使微生物失去复制能力,且使细胞核蛋白凝固变性从而杀灭细菌病毒;同时利用光波使微生物在瞬间被加热,导致细胞壁破裂,失去活性而死亡,达到消毒杀菌的目的。
适合家庭食具消毒,不适合用于非食具和医疗用途的消毒。
2标志解释1技术数据与装箱单3装箱单3安装指导4安装前的准备与检查安装前应按照安装示意图在橱柜上预留出合适位置;安装位置必须距离燃气具或电热器具 5cm以上或加隔板隔开。
安装前必须检查安装部位的强度与表面平整度,否则可能导致机器掉落。
或柜门的歪斜及错位。
电源插座应设置在旁边橱柜内距消毒柜预留位置 0.3m以内的距离。
冲击电流约为 10A,请考虑电器容量。
按使用指南试机。
安装方法嵌入橱柜,应按安装示意图固定牢固方可使用。
应在橱柜嵌装处合适部位设置通风口,用户自行确定位置。
将消毒柜平稳的嵌入橱柜预留的位置,拉开门体,用2颗固定螺钉将消毒柜固定在与门面平齐的位置。
(注意:不得倾斜)产品操作说明54按键说明5门开关保护功能:消毒柜工作期间若门体没有关紧,蜂鸣器鸣叫报警,5min 后仍未关好门体,则自动关机。
§1规格§2外形尺寸图§3 安装注意事项●消毒柜应平稳安装在操作、保养方便且牢固的地方(不得倾斜安置)与燃气器具及高温明火应保持安全距离15cm以上。
●电源插座必须为有效接地的三眼插座,插座与器具的间距应控制在1.2m以内。
●器具安装后,应能通过接触到的插头或开关来断开其电源连接。
●搬运放置时应从侧部手孔或底部抬起,轻搬轻放,切不可将柜门拉手做搬运支承之用。
●严禁将消毒柜及电源插座按抓功能在可能受潮或被水淋湿的地方。
§4安装方法●消毒柜可按需要设置在橱柜基础下部或立柜上部。
●在橱柜的设定位置上,按尺寸设置方孔,将消毒柜本体平稳嵌入该方孔。
(见右图)●拉开柜门,拆下左右两侧四只工艺螺钉及螺母然后用随机所准备的四个安装螺丝将本体固定在橱柜上。
(见下图)§5使用方法ZTD110Q-AG●电源键:在关机状态下,按该键,屏亮,器具进入待机状态。
在待机或工作状态下,按该键,器具进入关机状态。
在工作状态下,按该键(先解除童锁),终止当前工作,进入20分钟后期处理程序,20分钟结束后自动关机。
后期处理期间,按该键,器具关机。
●消毒键:在待机状态下或智能杀菌非工作状态下,按该键,选择消毒模式(见功能表)。
●除湿键:在待机状态下或智能杀菌非工作状态下,按压该键,选择除湿模式(见功能表)。
●智能杀菌键:在待机状态下,按压该键,进入智能杀菌模式。
当柜内湿度≥75%且距上次工作结束时的时间间隔≥24h时,器具将自动消毒150分钟。
但在该模式的非工作期间,若人为启动消毒或除湿工作,24h的时间间隔则重新计时。
●预约键:在设定消毒或除湿模式后,再通过按压该键,来选择预约时间(1~12h可设,默认值5h),使选定的工作在预约的时间后自动启动。
●童锁建:功能设定完毕后,5s内无任何按键操作时,童锁功能启动,此时按其它键无效。
在童锁开启状态下,长按该键1.5s解除童锁功能。
功能表注意事项接通电源时,显示屏点亮2秒后关闭。
PSM水浴式灭菌柜使用说明书产品名称:大输液水浴灭菌器产品型号:PSM型注册号:鲁药管械(准)字第2570093号概述1.特点与用途水浴灭菌器是当前国际上对瓶装液体进行灭菌处理的先进设备。
它采用高温过热水淋浴方式对液瓶进行加热和灭菌。
具有温度均匀,温度控制范围宽,调控可靠等优点。
同时先进的计算机控制可实现F0值自动计算,对灭菌过程进行监控。
灭菌过程结束后,经过冷却水间接冷却喷淋水,对液瓶进行强制冷却,使产品温度降至≤60℃,防止药液长期处于高温状态发生变质报废,同时避免冷却水直接冷却造成的液瓶爆炸事故。
水浴灭菌器适合于制药厂,医疗单位,生物制品厂,食品厂等对瓶装液体进行灭菌处理,是以上行业灭菌工艺的最佳设备。
2. 型号的组成及其代表的意义PSM — XXXX产品设计序号灭菌室的装瓶装水浴灭菌器3.使用环境及工作条件注意在安装本装置时应该具备下述条件:环境安放本装置的场所地面应为硬质混凝土地面使用本装置环境温度不超过40℃安放空间应通风良好。
能迅速扩散滞留的蒸汽,同时要保证灭菌器大门的自由开关,能顺利运送灭菌物品。
为保证本装置的安全,在内室设有安全阀,当压力超限时,安全阀启爆,排出内部压力。
第二章结构特征及工作原理结构特征及工作原理本设备的主要结构如下图所示设备的主要解释如下:压容部份是按国标GB150-1998《钢制压力容器》进行设计、制造、检验和验收,并接受《压力容器安全技术监察规程》的监督。
本灭菌器由主体、密封门、控制系统、管路系统、装载车和外罩组成。
1) 、主体:P S M型大输液水浴灭菌器的主体采用卧式矩形箱体结构,箱体带有加强筋的加强结构,灭菌室可承受0.2Mpa的工作压力。
内壁选用8mm厚进口优质耐酸不锈钢304制造,外壁及加强筋用优质碳钢板。
主体外表面采用优质保温材料包裹,外敷碳钢喷塑保温罩,保证外表面温度不超过55℃。
2 )、密封门:该灭菌器采用气动平移式密封门,密封门用气动方式实现左右平移,到密封位后压缩气将密封圈推出实现密封,灭菌结束后先用真空将密封圈抽回密封槽, 然后门驱动气缸动作将密封门移开。
内窥镜储存柜内窥镜储存柜内窥镜储存柜((豪华豪华带内胆带内胆带内胆))使用说明书使用说明书及及操作操作规范规范规范一、简介迪康迪康系列内窥镜储存柜主要用于各种物体表面的消毒和已灭菌的手术器械的保存。
内窥镜储存柜主要用于已灭菌的内窥镜的储存, 结构合理、效率高、使用方便。
内窥镜清洗消毒后是否规范存放,直接影响到内窥镜的使用寿命以及下次使用的卫生状况。
我单位根据卫生部《内镜清洗消毒技术操作规范(2004版)》(卫医发100号)第二十六条的要求研发的内窥镜紫外线杀菌储存柜配有多层挂架,确保镜体悬挂、弯角固定钮置于自由位。
可挂多条、多种内镜,并可挂10—20条活检钳。
内装有紫外线消毒灯。
储存柜内表面光滑、无缝隙、便于清洁。
将内窥镜清洗消毒后规范放置在紫外线杀菌储存柜内,是对其使用寿命和卫生状况的有效保证。
二、结构原理、特点及用途1.原理图原理图2.消毒原理和特点消毒原理和特点 DKG-10型内窥镜储存柜主要通过253.7Å强紫外线的光化学作用促使细菌和病毒微生物细胞的裂解、直至死亡。
对柜内的消毒是通过柜内空气循环进出储存柜而对细菌微生物进行杀菌。
3.应用范围应用范围将内窥镜清洗消毒后规范放置在紫外线杀菌储存柜内,是对其使用寿命和卫生状况的有效保证。
适用于医疗机构作为医疗器械表面消毒或已灭菌手术器械的保存用。
紫外线灯管4.杀灭微生物类别杀灭微生物类别金黄色葡萄球菌和大肠杆菌。
杀菌因子5.杀菌因子紫外线。
三、性能指标1.电源 220V 50HZ2.紫外线辐照度 ≥90μW/cm23. 紫外线泄漏 ≤1μW/cm24.安全类型 Ⅰ类B型5.输入功率 300VA6.容积 590升7.保险丝规格 F5A8.外形尺寸 87×55×200cm正常工作条件四、正常工作条件1.环境温度:5℃-40℃2.相对湿度:≤80%3.大气压力:86-106Kpa4.工作电源:交流220V 50HZ5.无腐蚀性气体,易燃易爆气体场合五、使用方法1.安装把储存柜放在干燥、通风良好、无腐蚀性物质的室内,地面水平平整;放置好好,将底部万向轮的刹车固定好,防止柜子走动。
