论多联式空调系统的设计及应用【摘要】多联式空调由于其节能效果好、占地面积小、安装维护方便等优点而在近些年得到了迅猛发展。
本文对多联式空调的特点进行了介绍，分析了多联式空调设计过程中的应注意的问题，最后对多联式空调的应用情况进行了介绍。
【关键词】多联式空调；特点；设计；应用1引言随着人们对办公和居住环境的要求不断提高，空调系统在人们的生活中得到了越来越广泛的应用。
但与此同时，空调产生的能耗也不断增加，因此须尽可能降低空调能耗，提高空调能效比，而多联式空调的特点正好满足这一要求。
多联式空调是变制冷剂流量直接蒸发式空调的简称，其最早出现在日本，在20多年前开始引入我国，由于其节能效果好、可以实现变频运行等一系列的优点，因此在我国得到了广泛的推广。
2多联式空调系统介绍2.1多联式空调系统的特点多联式空调系统与普通的空调系统不同，该系统一般有一台或多台风冷室外机，然后通过冷媒铜配管与多台容量和形式相同或不同的直接蒸发式室内机相连，组成一个热泵循环系统。
该系统的每台室内机都可以单独控制，可以根据不同区域的需要对室内机的工作状况进行调整，通过控制空调压缩机的输出能力而对制冷剂的流量和循环量实现调整。
利用多联机的系统可调节性，极限条件下比普通空调表现更优。
2.2多联式空调系统的原理介绍多联式空调系统的基本组成与普通的蒸汽压缩式制冷系统一样，都是由室内换热器、室外换热器、压缩机、节流装置和冷媒管路等组成，差别主要在于压缩机的控制形式不同。
压缩机的控制形式目前主要分为两个类别：直流变频调节和数码涡旋调节。
直流变频调节是控制压缩机的转速，可以使室内的实际需求负荷与压缩机的转速相适应，可以灵活地根据吸排气温度的变化来调节压缩机的转速；数码涡旋调节技术是控制压缩机的加卸载比例，通过控制压缩机的加载和卸载工作时间比来控制压缩机的输出能力，该技术最显著的一个性能是谷轮的“轴向柔性”，使压缩机具有一定的抗液击性。
3多联式空调的设计多联式空调由于在我国发展的历史还不太长，多联式空调的设计经验也不如普通空调系统的设计那么成熟，在设计过程中还存在着种种问题，因此必须对这些问题加以研究，并进行合理的优化方案，系统设计主要涉及回油、均油、防液击等。
浅析多联机空调系统的设计及应用多联机空调系统，作为一种高效、节能的空调解决方案，近年来在建筑领域得到了广泛应用。
本文将从多联机空调系统的设计原理、特点及其在实际应用中的优势进行简要分析。
一、多联机空调系统的设计原理多联机空调系统，又称变制冷剂流量（VRV）系统，主要由室外机、室内机和冷媒配管三部分组成。
其设计原理是通过改变制冷剂流量，实现室内外机的灵活搭配，满足不同区域、不同负荷的空调需求。
1. 室外机：作为系统的核心部分，室外机负责制冷剂的状态转换，即将低温低压的制冷剂通过压缩机压缩成高温高压的制冷剂，再通过膨胀阀节流降压，使其成为低温低压的制冷剂，完成一个循环。
2. 室内机：室内机负责将制冷剂吸收或释放的热量传递给室内空气，实现制冷或制热效果。
室内机有多种类型，如风管式、天花板嵌入式、挂壁式等，可根据实际需求进行选择。
3. 冷媒配管：冷媒配管是连接室外机与室内机的桥梁，负责传输制冷剂。
在设计过程中，需充分考虑管道的长度、走向、保温等因素，以确保系统的高效运行。
二、多联机空调系统的特点1. 节能性：多联机空调系统可根据室内外温度和负荷变化，自动调节制冷剂流量，实现精确控温，降低能耗。
2. 灵活性：系统可采用一台室外机对应多台室内机的形式，满足不同区域、不同功能空间的空调需求。
3. 占用空间小：室外机占地面积较小，室内机隐蔽安装，节省建筑空间。
4. 安装方便：多联机空调系统采用模块化设计，安装简便，缩短施工周期。
5. 运行安静：室内外机采用低噪音设计，为用户提供舒适的居住环境。
三、多联机空调系统在实际应用中的优势1. 适用于多种建筑类型：多联机空调系统可广泛应用于住宅、商业、办公等建筑，满足不同场景的空调需求。
2. 智能化程度高：系统具备远程监控、故障诊断等功能，方便用户管理和维护。
3. 节省运行成本：相较于传统空调系统，多联机空调系统在运行过程中具有更高的能效比，降低用户电费支出。
4. 环保性强：系统采用环保制冷剂，减少对环境的污染。

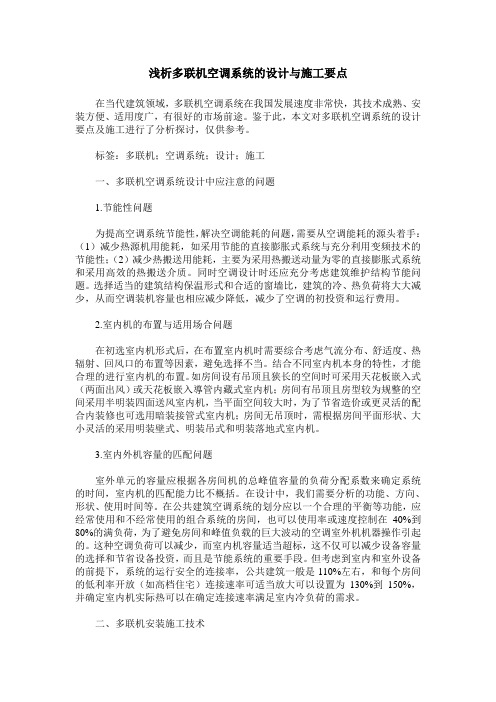

浅析多联机空调系统的设计与施工要点在当代建筑领域，多联机空调系统在我国发展速度非常快，其技术成熟、安装方便、适用度广，有很好的市场前途。
鉴于此，本文对多联机空调系统的设计要点及施工进行了分析探讨，仅供参考。
标签：多联机；空调系统；设计；施工一、多联机空调系统设计中应注意的问题1.节能性问题为提高空调系统节能性，解决空调能耗的问题，需要从空调能耗的源头着手：（1）减少热源机用能耗，如采用节能的直接膨胀式系统与充分利用变频技术的节能性；（2）减少热搬送用能耗，主要为采用热搬送动量为零的直接膨胀式系统和采用高效的热搬送介质。
同时空调设计时还应充分考虑建筑维护结构节能问题。
选择适当的建筑结构保温形式和合适的窗墙比，建筑的冷、热负荷将大大减少，从而空调装机容量也相应减少降低，减少了空调的初投资和运行费用。
2.室内机的布置与适用场合问题在初选室内机形式后，在布置室内机时需要综合考虑气流分布、舒适度、热辐射、回风口的布置等因素，避免选择不当。
结合不同室内机本身的特性，才能合理的进行室内机的布置。
如房间设有吊顶且狭长的空间时可采用天花板嵌入式（两面出风）或天花板嵌入導管内藏式室内机；房间有吊顶且房型较为规整的空间采用半明装四面送风室内机，当平面空间较大时，为了节省造价或更灵活的配合内装修也可选用暗装接管式室内机；房间无吊顶时，需根据房间平面形状、大小灵活的采用明装壁式、明装吊式和明装落地式室内机。
3.室内外机容量的匹配问题室外单元的容量应根据各房间机的总峰值容量的负荷分配系数来确定系统的时间，室内机的匹配能力比不概括。
在设计中，我们需要分析的功能、方向、形状、使用时间等。
在公共建筑空调系统的划分应以一个合理的平衡等功能，应经常使用和不经常使用的组合系统的房间，也可以使用率或速度控制在40%到80%的满负荷，为了避免房间和峰值负载的巨大波动的空调室外机机器操作引起的。
这种空调负荷可以减少，而室内机容量适当超标，这不仅可以减少设备容量的选择和节省设备投资，而且是节能系统的重要手段。

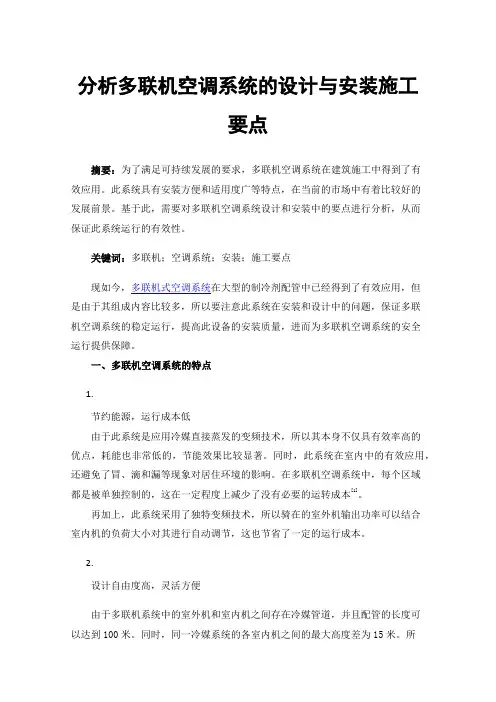

分析多联机空调系统的设计与安装施工要点摘要：为了满足可持续发展的要求，多联机空调系统在建筑施工中得到了有效应用。
此系统具有安装方便和适用度广等特点，在当前的市场中有着比较好的发展前景。
基于此，需要对多联机空调系统设计和安装中的要点进行分析，从而保证此系统运行的有效性。
关键词：多联机；空调系统；安装；施工要点现如今，多联机式空调系统在大型的制冷剂配管中已经得到了有效应用，但是由于其组成内容比较多，所以要注意此系统在安装和设计中的问题，保证多联机空调系统的稳定运行，提高此设备的安装质量，进而为多联机空调系统的安全运行提供保障。
一、多联机空调系统的特点1.节约能源，运行成本低由于此系统是应用冷媒直接蒸发的变频技术，所以其本身不仅具有效率高的优点，耗能也非常低的，节能效果比较显著。
同时，此系统在室内中的有效应用，还避免了冒、滴和漏等现象对居住环境的影响。
在多联机空调系统中，每个区域都是被单独控制的，这在一定程度上减少了没有必要的运转成本[1]。
再加上，此系统采用了独特变频技术，所以骑在的室外机输出功率可以结合室内机的负荷大小对其进行自动调节，这也节省了一定的运行成本。
2.设计自由度高，灵活方便由于多联机系统中的室外机和室内机之间存在冷媒管道，并且配管的长度可以达到100米。
同时，同一冷媒系统的各室内机之间的最大高度差为15米。
所以，多联机空调系统能够被广泛应用到不同的楼宇建筑中，具有灵活方便和设计自由度高等多种优点。
（三）节省空间多联机空调系统中的室外机是一种风冷热泵型机组，所以在运行中可以直接放在屋顶和楼外空地上，并且机组本身的重量不会对大楼的楼顶结构带来影响。
在此过程中，还可以设置不同机房，在的节省大量建筑面积的同时，优化安装流程。
此外，室内机还能够实现集中管理，并且单独启动一台室内机，多台室内机就会同时启动，这在一定程度上解决了耗能大等问题。
1.多联机空调方案设计要点（一）注意节能性问题要想提高空调系统本身的节能性，需要采取措施解决空调能耗的问题，在空调能耗出发，实现对此系统的节能设计：（ 1）减少热源的机用能耗。
浅析多联机空调系统的设计及应用1. 引言1.1 多联机空调系统概述多联机空调系统是一种集中式空调系统，通过多个室内机与一个室外机相连，实现一台室外机同时为多个室内机供冷或供热的空调系统。
多联机空调系统的概念最早出现在20世纪80年代，随着科技的不断发展，其设计和应用也得到了不断的完善和推广。
多联机空调系统的主要特点是可以根据需要选用不同类型和规格的室内机，实现不同空间的独立控制，同时室外机只需要占用一个机位，减少了安装空间和维护成本。
多联机空调系统还可以实现灵活的扩展和调整，满足不同建筑物的空调需求。
在实际应用中，多联机空调系统广泛应用于写字楼、商场、酒店等大型建筑物中，能够为不同空间提供个性化的空调服务，提升了建筑物的整体空调效果和用户体验。
多联机空调系统也逐渐在家庭和小型商业场所中得到应用，为用户提供更舒适、节能、环保的室内环境。
1.2 多联机空调系统设计的重要性多联机空调系统设计的重要性在于其能够满足不同建筑空间的需求，提高空调系统的适应性和灵活性。
通过科学合理的设计，可以实现多个室内机与一个室外机的连接，从而实现不同房间的独立控制和运行。
这种设计不仅能够有效节约空间，提高建筑空间的利用率，还可以根据实际需求进行灵活组合和扩展。
多联机空调系统设计的重要性还在于其能够提高空调系统的运行效率和性能，实现能源的最大化利用和节约。
合理设计的多联机空调系统可以减少系统运行的能耗和运行成本，同时提高系统的稳定性和可靠性，延长系统的使用寿命。
多联机空调系统设计是建筑空调领域中不可或缺的重要环节，对于提高空调系统的整体性能和质量具有重要意义。
1.3 多联机空调系统应用领域多联机空调系统具有广泛的应用领域，主要包括商业建筑、办公楼、酒店、医院、学校、工厂、会议中心等各类大型建筑空调系统。
在商业建筑中，多联机空调系统能够满足不同区域的需求，提供个性化的空调服务，提高舒适度和工作效率。
办公楼通常对空调系统的能效和舒适性要求比较高，多联机空调系统能够满足这些要求并实现智能控制，提高整体办公环境的品质。

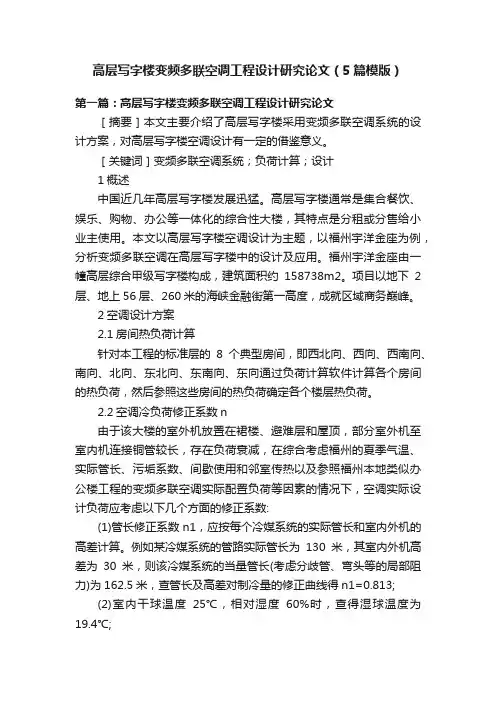

高层写字楼变频多联空调工程设计研究论文（5篇模版）第一篇：高层写字楼变频多联空调工程设计研究论文［摘要］本文主要介绍了高层写字楼采用变频多联空调系统的设计方案，对高层写字楼空调设计有一定的借鉴意义。
［关键词］变频多联空调系统；负荷计算；设计1概述中国近几年高层写字楼发展迅猛。
高层写字楼通常是集合餐饮、娱乐、购物、办公等一体化的综合性大楼，其特点是分租或分售给小业主使用。
本文以高层写字楼空调设计为主题，以福州宇洋金座为例，分析变频多联空调在高层写字楼中的设计及应用。
福州宇洋金座由一幢高层综合甲级写字楼构成，建筑面积约158738m2。
项目以地下2层、地上56层、260米的海峡金融街第一高度，成就区域商务巅峰。
2空调设计方案2.1房间热负荷计算针对本工程的标准层的8个典型房间，即西北向、西向、西南向、南向、北向、东北向、东南向、东向通过负荷计算软件计算各个房间的热负荷，然后参照这些房间的热负荷确定各个楼层热负荷。
2.2空调冷负荷修正系数n由于该大楼的室外机放置在裙楼、避难层和屋顶，部分室外机至室内机连接铜管较长，存在负荷衰减，在综合考虑福州的夏季气温、实际管长、污垢系数、间歇使用和邻室传热以及参照福州本地类似办公楼工程的变频多联空调实际配置负荷等因素的情况下，空调实际设计负荷应考虑以下几个方面的修正系数:(1)管长修正系数n1，应按每个冷媒系统的实际管长和室内外机的高差计算。
例如某冷媒系统的管路实际管长为130米，其室内外机高差为30米，则该冷媒系统的当量管长(考虑分歧管、弯头等的局部阻力)为162.5米，查管长及高差对制冷量的修正曲线得n1=0.813;(2)室内干球温度25℃，相对湿度60%时，查得湿球温度为19.4℃;(3)室外机进风干球温度为35.9℃，室内机回风湿球温度为19.4℃，查不同温度工况下的制冷量表得温度修正系数n2为1.01;(4)设备运行污垢系数β=1.05;(5)考虑实际施工时不能完全满足节能设计标准，室内计算负荷放大系数取k=1.05;综上所述，该系统空调冷负荷修正系数n=(n1×n2)/(β×k)=(0.813×1.01)/(1.05×1.05)=0.74故该系统冷量放大系数为:1/n=1/0.74=1.35倍本项目所有冷媒系统的冷负荷修正系数n均需按本步骤计算，同时应以各房间计算冷负荷除以空调冷负荷修正系数n作为空调负荷设计的计算依据。

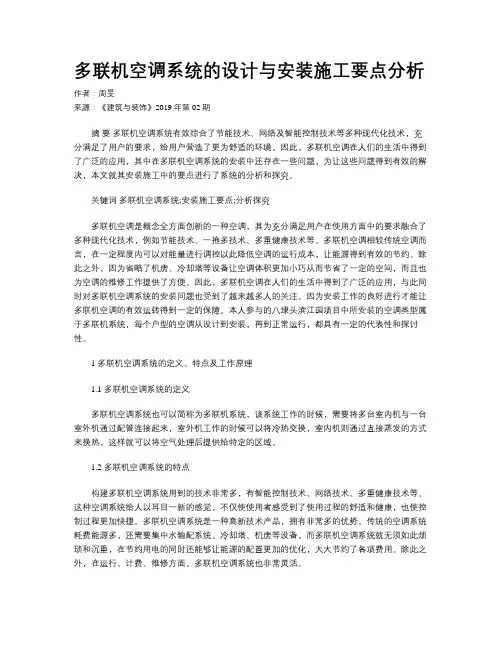

多联机空调系统的设计与安装施工要点分析作者：周旻来源：《建筑与装饰》2019年第02期摘要多联机空调系统有效综合了节能技术、网络及智能控制技术等多种现代化技术，充分满足了用户的要求，给用户营造了更为舒适的环境。
因此，多联机空调在人们的生活中得到了广泛的应用，其中在多联机空调系统的安装中还存在一些问题，为让这些问题得到有效的解决，本文就其安装施工中的要点进行了系统的分析和探究。
关键词多联机空调系统;安装施工要点;分析探究多联机空调是概念全方面创新的一种空调，其为充分满足用户在使用方面中的要求融合了多种现代化技术，例如节能技术、一拖多技术、多重健康技术等。
多联机空调相较传统空调而言，在一定程度内可以对能量进行调控以此降低空调的运行成本，让能源得到有效的节约。
除此之外，因为省略了机房、冷却塔等设备让空调体积更加小巧从而节省了一定的空间，而且也为空调的维修工作提供了方便。
因此，多联机空调在人们的生活中得到了广泛的应用，与此同时对多联机空调系统的安装问题也受到了越来越多人的关注。
因为安装工作的良好进行才能让多联机空调的有效运转得到一定的保障。
本人参与的八埭头滨江园项目中所安装的空调类型属于多联机系统，每个户型的空调从设计到安装，再到正常运行，都具有一定的代表性和探讨性。
1 多联机空调系统的定义、特点及工作原理1.1 多联机空调系统的定义多联机空调系统也可以简称为多联机系统，该系统工作的时候，需要将多台室内机与一台室外机通过配管连接起来，室外机工作的时候可以将冷热交换，室内机则通过直接蒸发的方式来换热，这样就可以将空气处理后提供给特定的区域。
1.2 多联机空调系统的特点构建多联机空调系统用到的技术非常多，有智能控制技术、网络技术、多重健康技术等。
这种空调系统给人以耳目一新的感觉，不仅使使用者感受到了使用过程的舒适和健康，也使控制过程更加快捷。
多联机空调系统是一种高新技术产品，拥有非常多的优势。
传统的空调系统耗费能源多，还需要集中水输配系统、冷却塔、机房等设备，而多联机空调系统就无须如此烦琐和沉重，在节约用电的同时还能够让能源的配置更加的优化，大大节约了各项费用。
浅谈多联机空调系统设计注意事项摘要：多联机凭借自由灵活安装方便的特点发展迅猛，逐步占领传统空调领域，已被广泛应用且赢得用户青睐。
主要分析探讨多联机空调系统在工程设计中的设计要点及主要事项，期望能对多联机空调系统的推广应用提供参考与借鉴。
关键词：多联机空调系统；节能；冷量；衰减；新风1、引言多联机空调系统，又被称为变制冷剂流量空调系统（Vari-ablerefrigerant flow air conditioning system），简称为VRV或多联机，由日本大金（DAIKIN）公司于1982年开发推出，经过20余年，技术不断发展，集一拖多、变频、数码涡旋等多重健康技术于一身，具有系统简单、使用节能、环境舒适、外形美观、控制灵活安装简便且运行可靠等特点。
VRV系统的组成是一台或多台风冷室外机连接多台型式上、容量上相同或者不同的直接蒸发式的室内机，组合一个具有单一制冷循环的系统，这种系统能够向一个或者多个区域直接提供处理后的空气。
图1给出了多联机VRV 空调系统示意图。
图 1 多联机空调系统示意图VRV系统的工作原理与普通的蒸汽压缩式制冷相似，室外机由室外换热器、压缩机和其它制冷附件组成，室内机由直接蒸发式换热器和风机组成的。
由控制系统采集室内热环境舒适性参数、室外环境参数和系统运行状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，控制空调系统的风扇、电子膨胀阀等可控部件，确保室内环境的舒适性，并使空调系统稳定在最佳工况。
多联机系统目前在中小型建筑和部分公共建筑中得到日益广泛的应用，但在大量涌现的多联机空调系统在设计施工过程中也出现了一些问题，希望在此与大家进行探讨。
2、多联机相关技术具体设计2.1 节能性问题现代建筑中空调系统的能耗在整个建筑能耗中所占的比例较大，据统计现代一般办公楼空调的能源消耗比例占整体能耗的47.2%，其中热源所占比例为20%，而27.2%是用于热搬送，如水泵等的能耗。
概述变频多联式空调系统的设计安装要点摘要：变频多联式空调系统在中小型建筑和部分公共建筑中得到了日益广泛的应用。
本文首先分析了变频多联空调系统的概念及其特点，然后分别探讨了变频多联式空调系统的设计和安装要点。
具有一定的借鉴作用。
关键词：变频多联；空调；设计；安装
中图分类号：s611 文献标识码：a 文章编号：
1变频多联空调系统概述及应用特点
1.1变频多联空调系统概念
vrf空调系统即可变制冷剂流量空调系统（variable refrigerant flow），是使用一台室外机连接多台室内机的制冷供暖系统，与传统水冷系统空调相比，设计、安装、运行及维护管理更为简单、方便，节能。
1.2变频多联空调系统应用特点及与其它空调系统的比较
变频多联空调系统具有设备少，节省建筑空间，布置灵活、高效节能、运行管理方便、维护简单等特点，因此，广泛的运用于办公楼、宾馆、医院及高级别墅等建筑。
2变频多联空调系统设计
2.1变频多联空调系统设计流程
房间负荷计算→室内机机型选择→室外机机型选择→内、外机分歧管计算，冷媒管管径计算→冷凝水管计算→绘制施工图
2.2设计要点
在通常的设计工作中，需要注意一下两点：
2.2.1、冷媒管最大当量长度及室内外机的高度差。
多联空调系统的室外机和室内机是通过冷媒管道连接起来的，冷媒通过冷媒管道由室外机流到室内机，然后进行制冷/制热。
冷媒管当量长度及室内外机高度差，会对于空调系统室外机提供给室内机的能力具有一定影响。
由于技术上的差异，各个品牌所规定的最大当量长度及高度差各不相同。
目前东芝的smms-i系统具有业内最长的当量配管长度和最高的室内外机高度差，最大当量长度可达到235米，室内外机最大高度差可达到70米，第一分支器后的最大管长甚至可达到90米。
2.2.2、室内外机连接率。
连接率指的是多联式空调系统室内机的总容量之和与室外机容量的比值。
各品牌都对此作出了规定，此数值通常为130%。
超出规定的比值，空调系统将不能正常工作。
3变频多联空调安装要点
3.1流程
材料采购和设备检查→安装室内机→安装连接管→安装室外机→室内机和室外机的连接→保压检漏→抽真空→追加制冷剂→调试机组
3.2室内机的安装
3.2.1风管式室内机的安装
（1）安装位置的选择
风管机电器盒侧离墙壁至少≥300mm，方便接线、地址拨码和有
故障时维修。
风管机送、回风口侧必须预留足够的安装空间。
（2）室内机的安装
a量好室内机吊钩四个孔位的尺寸，在天花板做好标识，根据标识配钻四个孔。
将m10膨胀螺栓插入孔中，然后将铁钉打入螺栓中。
b将吊钩安装在室内机上。
c将室内机安装在天花板上，室内机与天花板间需留出一定空间，不可将风管机顶面紧贴天花板安装。
（3）风管机水平检测
在室内机组安装完毕后必须整机的水平检测，使得机组前后左右必须水平放置。
（4）风管的安装
回风口尺寸不能小于规定尺寸，否则容易引起噪音。
超薄风管式室内机风机是置的，可以接短的回风管，可以不接回风风管，但必须有回风口。
a.送风管的安装
室内机接送风管时，风管长度和风口个数可根据静压要求。
送风管为矩形风管，与室内机风口进行连接，所有送风口中，至少有一个保持敞开状态。
送风口与送风管连接处用帆布（选用有保温效果的帆布）连接，当有静压和低噪音要求时，在送风口和送风管之间接一静压箱，静压箱风口的尺寸与送风口一致。
静压箱与送风口用帆布连接。
b回风管的安装
①机组出厂时采用后回风方式，回风盖板装在下部。
②如需要采用下回风时，将方形法兰和回风盖板互换位置。
③用铆钉将回风管连接在室内机回风口上，另一端与回风口连接。
为便于自由调节高度，回风口和回风管连接处可制作一段帆布风管。
可根据安装和维修空间选择是下回风还是后回风方式。
（5）新风管的安装
a当需要接新风管时，切除新风挡板。
如果不用新风管时，用海绵将新风档板缝隙堵住。
b安装圆形法兰以便接上新风管。
c风管及圆形法兰管均需很好密封及保温。
d新风需是经过过滤处理后的空气。
3.2.2卡式室内机的安装
（1）室内机安装位置的选定
a室内机进出风口处要远离障碍物，确保气流能吹遍整个房间。
b确保室内机安装符合尺寸安装图要求。
c安装处必须确保水平。
d选择容易排除凝结水、容易连接室外机的地方。
（2）吊装空调主体
a初步安装室内机组
把吊架座附在吊装螺杆上，务必在吊架座的上下两头分别使用螺母和垫圈，使吊架座固定牢靠。
使用垫圈定位板可以防止垫圈脱落。
b使用安装用纸板①关于天花板开口的尺寸，请参阅安装用纸板。
②天花板开口的中心在安装用纸板上有标志。
③用螺钉（3只）把安装用纸板装在机组上，并用螺钉固定管道出口处的排水槽的角。
c把机组调整到正确的安装位置。
d检查机组是否水平。
室内机组配有内置式排水泵和浮子开关，用水准器逐个检查机组的4个角是否水平。
（若机组向凝结水流的相反方向发生倾斜，浮子开关可能出现故障，造成滴水。
）
（3）面板的安装
a将面板上的导风板电机的位置对正室内机的管口位置上
b安装面板
①暂时将面板安装在室内机上。
安装时把挂扣挂在面板上的导风板电机的相反位置上的室内机的挂钩上。
（两个位置）②暂时将其余的2个挂扣挂在主体挂钩上。
（注意勿将导风电机的导线卷入封闭材料内）③将4个位于挂扣下的六角螺丝拧入大约15毫米。
（面板会上升）④将面板转向箭头所指示方向进行调整，以便调节板与天花板接合良好。
⑤拧紧螺丝直至位于面板和室内机之间的封闭材料的厚度减少到5～8毫米。
3.2.3挂壁式室内机的安装
（1）安装空间尺寸要求
（2）安装挂板
a用挂线方法找水平位置；由于排水管口在左侧，调整壁挂板时让左侧稍微偏低。
b将挂板用螺钉固定在墙壁上。
c安装后用手拉动挂板，确认是否牢靠。
挂板安装后应能承受住一个成年人重（60kg）并且各固定螺钉的受力应比较均匀。
（3）开配孔管
a确定配管孔位置后，钻一个向外倾斜的孔。
（φ50或φ65）b为了保护配管及电缆穿过墙管不受损伤，要安装墙管。
（4）安装室内机
a挂壁机配管走管型式，左侧或右侧走管（线）时，需将主机底座上留下的配管下料部分按需要切下来。
b将配管与电线包扎好后穿过配管孔。
c将室内机背后上的爪子挂在壁挂板的挂钩上，左右移动机身看是否稳固。
3.3排水管的安装
3.3.1风管式和卡式室内机排水管的安装
施工前勘查现场，检查按图纸施工是否存在问题和困难。
如有问题，比如，按图纸坡度所要求的吊顶高度不够，可减少汇合的室内机数量以减少排水管总长度达到要求吊顶高度。
然后请按照工程图纸中的排水管管路图进行施工。
安装过程中请注意：a.接室内机的排水管管径一定要达到要求，不要选过小的管径，以致水溢出。
b.总排水管视汇合室内机的台数而定，要求大于等于ф35mm。
c.排
水管需进行保温，保温管的厚度一定要达到要求。
保温管之间的缝隙用不干胶密封。
d.请尽量将水排至地漏或卫生间等易于将水排出的地方。
3.3.2挂壁式和落地式室内机排水管的安装
由于壁挂式和落地式室内机安装的特殊性，要求每台室内机单独排水。
安装过程请注意：a.请将水排至地漏等易于将水排出的地方，避免排水破坏装修和影响周围环境。
b.排水管一定要布置成流水顺畅的下斜形式。
注意不要布置成扭曲、凸起、起伏等，不要将出水口置于水中。
c.接长的排水软管通过室内时要包上保温管。
d.排水管安装好后，一定要进行水检，检查水是否能顺利排出。
3.4室外机的安装
3.4.1室外机的基础
室外机必须安装稳定以防止增大噪音或振动。
（1）基础要求：室外机必须安装在水泥墩或槽钢上，室外机下安装减震垫。
（2）地脚螺钉孔位:在修筑安装室外机的水泥墩时，安装地脚螺钉，地脚螺钉必须高于固定位置表面20mm以上
3.4.2避免气流短路
当机组安装在屋檐下或机组上方有水平障碍物时，机组的安装位置必须在通风良好的地方，否则容易发生气流短路，造成机组散热能力差。
室外机出风口上方高度小于2米时，需安装风道，引出排风。
3.4.3搬运室外机
搬运室外机请注意：
（1）搬运室外机时，室外机的倾斜角度在15以内。
（2）搬运室外机时，轻搬轻放，避免剧烈碰撞。
3.4.4安装室外机
（1）水泥墩做好后，在室外机搬上去之前，放20mm厚的橡胶垫片，起防振减振作用
（2）将室外机搬运上水泥墩上，压住橡胶垫片，然后用扳手打上四个地脚螺钉。
注意一定打紧打牢。
4结束语
严格按照规范进行变频多联空调的设计及安装工作，提高工作效率。
变频多联空调综合能效比不断提高,管长衰减降低,节能效果明显,多联式空调将得到更广的应用。
参考文献：
[1]王志刚,徐秋生,俞丙丰·变频控制多联式空调系统[m].北京:化学工业出版社.
[2]北京土木建筑学会·通风与空调工程施工操作手册[m].北京:经济科学出版社.。
