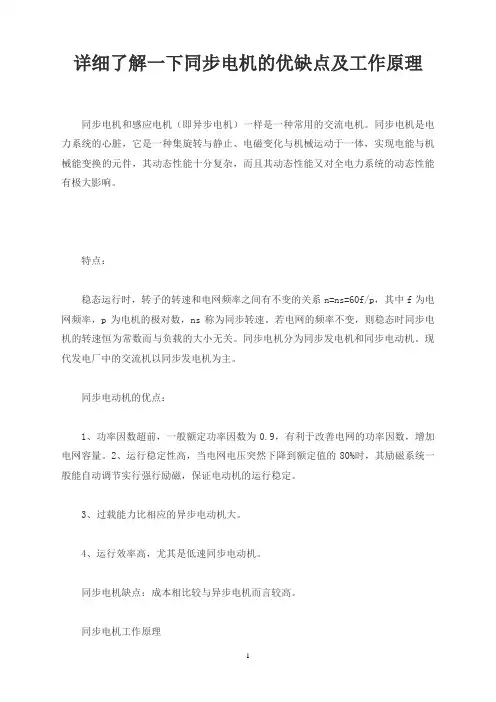

详细了解一下同步电机的优缺点及工作原理同步电机和感应电机（即异步电机）一样是一种常用的交流电机。
同步电机是电力系统的心脏，它是一种集旋转与静止、电磁变化与机械运动于一体，实现电能与机械能变换的元件，其动态性能十分复杂，而且其动态性能又对全电力系统的动态性能有极大影响。
特点：稳态运行时，转子的转速和电网频率之间有不变的关系n=ns=60f/p，其中f为电网频率，p为电机的极对数，ns称为同步转速。
若电网的频率不变，则稳态时同步电机的转速恒为常数而与负载的大小无关。
同步电机分为同步发电机和同步电动机。
现代发电厂中的交流机以同步发电机为主。
同步电动机的优点：1、功率因数超前，一般额定功率因数为0.9，有利于改善电网的功率因数，增加电网容量。
2、运行稳定性高，当电网电压突然下降到额定值的80%时，其励磁系统一般能自动调节实行强行励磁，保证电动机的运行稳定。
3、过载能力比相应的异步电动机大。
4、运行效率高，尤其是低速同步电动机。
同步电机缺点：成本相比较与异步电机而言较高。
同步电机工作原理主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。
载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。
切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。
交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。
通过引出线，即可提供交流电源。
交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。
标签:同步电机。
同步电机的基本知识及结构同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它具有结构简单、功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
一、基本原理：同步电机的工作原理是通过感应电动势与转子磁场的同步运动来实现转子运转。
当同步电机的定子绕组通电时，在定子绕组内产生一个旋转磁场。
而当转子上的匝数大于定子，转子上也会感应出一个电动势，使转子上的磁场也具有旋转特性。
由于两者是同步发展的，所以称之为同步电机。
二、基本结构：1.定子：2.转子：3.端环和碳刷：同步电机转子上的绕组通过端环连接，以便于外部电源的接驳。
转子上还设有碳刷，用于保持转子绕组的绝缘。
4.外壳：三、工作方式：同步电机的工作方式可以分为饱和同步、欠饱和同步和过磁同步三种。
其中，饱和同步是指定子绕组的磁场与转子磁场完全同步，欠饱和同步是指定子绕组的磁场与转子磁场不完全同步，过磁同步则是指定子绕组的磁场与转子磁场超前一定角度。
四、应用领域：同步电机具有功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
在工业生产线中，同步电机常用于驱动各种机械设备，如风机、泵等。
在空调中，同步电机作为风机的驱动装置，能够提供稳定的风流，并降低噪音。
在电力系统中，同步电机作为发电机使用，可以将机械能转换为电能，并通过同步工作产生的电动势向电网输送能量。
总结起来，同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它的主要结构包括定子、转子、端环、碳刷和外壳等。
同步电机具有结构简单、功率因数高、转速恒定等优点，被广泛应用于工业生产线、空调、电力系统等领域。
第十二章 同步电机的基本类型和基本结构（一）本章重点1. 同步电机的定义。
2. 同步电机的额定值。
（二）自学指导1. 同步电机的分类和基本结构（1）电动势的频率1f 与转子转速n 之比为恒定值的电机称为同步电机，定义表述了同步电机的主要特点。
即p f n 160。
（2）同步电机按转子结构不同，可分为隐极式和凸极式两类。
①汽轮发电机：由高速原动机汽轮机拖动，转速较高，离心力较大，一般采用隐极式同步电机，是卧式的。
②水轮发电机：由低速原动机水轮机拖动，转速较低，离心力较小，一般采用结构和制造上比较简单的凸极式同步电机，小容量水轮发电机多采用卧式。
大容量的则广泛采用立式。
③同步电动机和调相机一般都做成凸极式。
（3）不同类型、不同容量、不同冷却方式的同步电机结构各不相同，但工作原理所必需的结构部件都是定子和转子两大部分。
定子—是同步电机产生感应电动势和产生旋转磁场的部件，由定子铁芯、电枢绕组和起支撑和固定作用的机座。
转子——转子的作用是产生一个强磁场，并且可以由励磁绕组进行调节。
对转子的要求是导磁性能好、机械强度高。
主要有转子铁心、励磁绕组、滑环等。
另外，在凸极式转子磁极上还装有鼠笼形绕组(在发电机里称阻尼绕组，在电动机里称起动绕组)。
2. 同步电机的额定值（1）额定容量N S 或额定功率N P ：对同步发电机来说，额定容量N S 是指出线端的额定视在功率，—般以干伏安（kV A ）、兆伏安(MV A)为单位；额定功率N P 是指发电机输出的额定有功功率，一般以干瓦（kW ）或兆瓦（MW ）为单位。
对同步电动机来说，N P 是指轴上输出的有效机械功率。
对同步调相机，用线端的额定无功功率来表示其容量。
（2）额定电压、额定电流、额定功率因数、额定效率的定义与异步电动机的相同。
第十三章 同步发电机（一）本章重点1. 同步发电机的电枢反应。
2. 同步发电机的的电势平衡方程式和相量图。
3. 同步发电机的并联运行的条件。
同步电机名词解释
同步电机名词解释
概述
同步电机是一种交流电动机，其转子的运动速度与交流电源的频率相同，因此被称为“同步”。
同步电机常用于工业和家庭中的大型设备，如风扇、水泵和空调等。
结构
同步电机由定子和转子两部分组成。
定子是由线圈和磁铁组成的，它
们产生一个旋转磁场。
转子是由永磁体或线圈构成的，并且通过定位
轴与定子相连。
当交流电源通入定子时，它会产生一个旋转磁场。
这
个旋转磁场会引起转子中的永磁体或线圈也开始旋转。
工作原理
同步电机的工作原理基于磁场互作用。
当交流电源通入定子时，它会
产生一个旋转磁场。
这个旋转磁场会引起转子中的永磁体或线圈也开
始旋转。
由于定子和转子之间存在一些摩擦力和惯性阻力，因此在启
动时可能需要一些额外的帮助。
分类
同步电机可以分为几类：单相、三相、永磁式、感应式等。
单相同步
电机通常用于小型设备，而三相同步电机则用于大型设备。
永磁式同
步电机使用永磁体作为转子，而感应式同步电机则使用线圈作为转子。
应用
同步电机广泛应用于工业和家庭中的大型设备。
它们可以用于风扇、水泵、空调、制冷设备等。
由于它们具有高效率和可靠性，因此它们也被广泛应用于汽车和船舶等交通工具中。
维护
同步电机需要定期维护以确保其正常运行。
这包括清洁、润滑和更换磨损的部件等。
在维护时，必须遵循相关安全规定，并且必须断开电源并检查是否有残留电流。
