液压挖掘机工作无力故障的维修范本液压挖掘机工作无力是指挖掘机在工作过程中出现无法正常运转、提升力不足等现象。

这种故障可能是由于液压系统故障、机械部件损坏或者操作不当等原因引起的。

以下是液压挖掘机工作无力故障的维修范本。

1. 检查液压油：首先检查液压油的油位和质量是否符合要求。

如果油位不足，应及时补充液压油；如果液压油质量不达标，应进行油液更换。

2. 检查液压泵：液压泵是液压系统的核心部件，若出现故障将导致液压系统无法提供足够的液压力。

检查液压泵是否有异响、漏油等情况，若存在问题，应及时进行修理或更换。

3. 检查液压阀：液压阀是调节液压系统工作压力和流量的关键部件，若阀芯卡住或阀门损坏，将导致液压系统无法正常工作。

检查液压阀是否正常开启和关闭，并检查阀门与阀座之间是否存在泄漏情况。

4. 检查液压缸：液压缸是液压系统的执行机构，负责产生挖掘机的工作力。

检查液压缸是否有渗漏、卡滞等情况，若存在问题，应进行修理或更换。

5. 检查液压管路：液压管路负责传输液压能量和信号，若管路出现堵塞、漏油等问题，将影响液压系统的工作效果。

检查液压管路是否有堵塞、泄漏等情况，若存在问题，应进行清洗或更换。

6. 检查电气系统：液压挖掘机的工作过程中，电气系统起到很大的作用。

检查电气系统的开关、线路连接是否正常，电源电压是否稳定，若存在问题，应进行修理或更换。

7. 检查机械部件：液压挖掘机的机械部件如传动系统、工作装置等，也有可能引起工作无力故障。

检查机械部件的磨损和损坏情况，若存在问题，应进行修理或更换。

维修过程中，应根据具体故障情况逐个排查，并进行修理或更换。

修理过程中，应注意安全操作，操作人员应具备一定的液压知识和修理经验。

维修完成后，应进行试运行和检测，确保故障已经解决并液压挖掘机工作正常。

如果问题仍然存在，建议联系专业的维修人员进行进一步检查。

液压挖掘机工作无力故障的维修范文液压挖掘机工作无力是一种常见的故障现象，它会导致挖掘机的工作效率下降，严重的话甚至无法正常工作。

这种故障一般是由于液压系统出现问题所引起的，液压系统是挖掘机工作的关键部件之一，所以一旦出现故障需要及时维修。

液压挖掘机工作无力的原因有很多，比较常见的有以下几种：1. 液压油量不足：液压挖掘机的液压系统需要充足的液压油才能正常工作，如果液压油量不足或者液压油质量不好，就会导致挖掘机工作无力。

解决这个问题的方法是检查液压油箱的油位，及时补充液压油，并且定期更换液压油。

2. 液压泵故障：液压泵是液压系统的核心部件，它的质量和工作状态直接影响挖掘机的工作效果。

如果液压泵出现故障，比如泵的转速不稳定、泵的流量不足等，就会导致挖掘机发动机无法提供足够的动力，从而造成工作无力。

解决这个问题的方法是检查液压泵的工作状态，如果需要更换就及时更换。

3. 油路堵塞：液压挖掘机的液压系统中存在很多油路，如果油路出现堵塞，就会导致液压油无法正常流动，从而影响挖掘机的工作效果。

解决这个问题的方法是检查和清理液压系统中的油路，保持油路畅通。

4. 液压缸漏油：液压挖掘机的液压缸是挖掘机的动力输出部件，如果液压缸出现漏油现象，就会导致挖掘机工作无力。

解决这个问题的方法是检查液压缸的密封件，如果需要更换就及时更换。

除了上述几种常见原因外，还有一些其他的原因可以导致液压挖掘机工作无力，比如液压系统的压力不足、液压系统的过滤器堵塞等，解决这些问题的方法需要根据具体情况来确定。

维修液压挖掘机工作无力的步骤如下：1. 首先，对液压挖掘机进行全面的检查，包括检查液压油量、液压泵和液压缸的工作状态、油路的畅通情况等。

通过检查，确定故障的具体原因。

2. 根据故障原因，采取相应的修复措施。

比如，如果液压油量不足，需要及时补充液压油；如果液压泵出现故障，需要更换液压泵；如果油路堵塞，需要清理油路；如果液压缸漏油，需要更换液压缸的密封件等。

挖掘机动臂提升无力的快速处理方法在经济大发展的今天，要做好售后服务工作，我们必须知道如何快速高效地处理工程机械的故障。

下面以挖掘机动臂提升无力为例浅谈一下其快速的处理方法，希望大家能举一反三，熟练运用。

不管事物如何变化，其工作原理是基本不变的，原理会了，排除故障也会事半功倍，所以想要更好的了解并掌握一个事物，有必要学习其工作原理。

下图是动臂的工作原理图：图1 动臂提升液压回路图从图1中可以看到，动臂提升无力说明动臂油缸大腔内压力不足。

顺着油路我们可以发现以下因素可能导致动臂油缸大腔内压力不足：1、动臂油缸有内泄；2、油口溢流阀4压力不足或者泄漏；3、单向阀5泄漏；4、主溢流阀1压力不足或者泄漏；5、主泵压力不足。

从上面几个因素进行分析，我们可以把它们进行分类：一是部件产生泄漏或者损坏导致压力不足，二是系统压力不足。

接下来就需要我们进行各个排除，循序渐进，由易及难，从简到繁。

一、主溢流阀1压力不足或者泄漏、主泵压力不足对于主溢流阀1压力不足或者泄漏、主泵压力不足导致系统压力不足时，系统执行其他动作也会无力，所以我们只需要做一下其他动作就可以做出判断。

比如行走，如果行走正常，说明系统压力正常，主溢流阀和主泵均正常，可以排除；如果行走无力，说明系统压力偏低，主溢流阀和主泵均有可能有问题，我们需要进一步进行判断。

这里我们可以对主泵进行测压，如果压力正常，则主溢流阀坏，否则主泵坏。

二、动臂油缸有内泄如果动臂油缸有内泄，大腔内压力不足，反之，如果给小腔供油，压力也肯定会不足，所以我们可以让动臂下降，让铲斗顶着地面，将挖掘机抬起，其液压回路如图2。

如果能很顺利的将车顶起说明油缸没有泄露；如果顶不起说明油缸有可能存在泄露。

图2 动臂下降液压回路图从图2中我们可以看出，如果单向阀2有泄漏的话，即使油缸没有泄漏也会导致动臂油缸小腔压力不足，这时我们需要进一步判断单向阀2是否存在泄漏。

从图1中我们不难发现，当单向阀2左端形成压力时，即使单向阀2存在泄漏也不会影响单向阀2右端的压力，所以我们可以通过做其他动作，让单向阀2左端形成压力，比如让斗杆回收，这时再让动臂下降，即做动臂下降和斗杆回收的复合动作，其液压回路如图3，如果能将挖机抬起，说明油缸没有问题，否则油缸有问题。

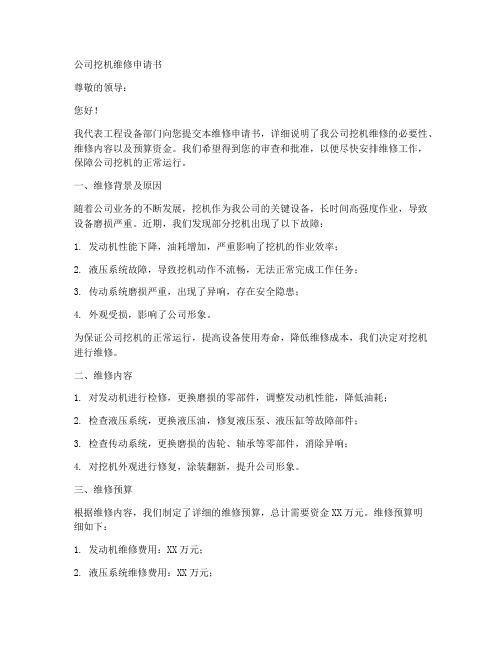

公司挖机维修申请书尊敬的领导：您好！我代表工程设备部门向您提交本维修申请书，详细说明了我公司挖机维修的必要性、维修内容以及预算资金。

我们希望得到您的审查和批准，以便尽快安排维修工作，保障公司挖机的正常运行。

一、维修背景及原因随着公司业务的不断发展，挖机作为我公司的关键设备，长时间高强度作业，导致设备磨损严重。

近期，我们发现部分挖机出现了以下故障：1. 发动机性能下降，油耗增加，严重影响了挖机的作业效率；2. 液压系统故障，导致挖机动作不流畅，无法正常完成工作任务；3. 传动系统磨损严重，出现了异响，存在安全隐患；4. 外观受损，影响了公司形象。

为保证公司挖机的正常运行，提高设备使用寿命，降低维修成本，我们决定对挖机进行维修。

二、维修内容1. 对发动机进行检修，更换磨损的零部件，调整发动机性能，降低油耗；2. 检查液压系统，更换液压油，修复液压泵、液压缸等故障部件；3. 检查传动系统，更换磨损的齿轮、轴承等零部件，消除异响；4. 对挖机外观进行修复，涂装翻新，提升公司形象。

三、维修预算根据维修内容，我们制定了详细的维修预算，总计需要资金XX万元。

维修预算明细如下：1. 发动机维修费用：XX万元；2. 液压系统维修费用：XX万元；3. 传动系统维修费用：XX万元；4. 外观修复费用：XX万元。

四、维修效益分析1. 提高挖机作业效率，降低作业成本，为公司创造更多经济效益；2. 延长设备使用寿命，降低设备更新频率，节约投资成本；3. 消除安全隐患，保障员工人身安全；4. 提升公司形象，增强企业竞争力。

为确保挖机维修工作的顺利进行，我们恳请领导审批同意本次维修申请。

我们将严格按照维修预算和维修方案开展工作，确保维修质量，降低维修成本。

请您审阅本次挖机维修申请，并给予批准。

如有任何疑问，请随时与我们联系，我们将竭诚为您解答。

谢谢。

液压挖掘机工作无力故障的维修模版在液压挖掘机工作中，出现工作无力的故障是比较常见的。

这种故障的原因多种多样，可能是由于液压系统的问题，也可能是机械部件的损坏。

为了更好地解决液压挖掘机的工作无力故障，下面是一个维修模板，供参考：一、故障现象描述：液压挖掘机出现工作无力的故障，具体表现为（例如：无法提升、无法回转、无法伸缩、无法加力等）。

在出现故障的过程中是否有异常的声音或震动等现象，也需要一并描述。

二、故障检查与排除：1. 检查液压油的油位和质量。

确认液压油的油位是否在规定范围内，并检查是否有异物、水分等杂质的存在。

若有异物或者水分，需要进行清洗或更换液压油。

2. 检查液压油滤清器。

检查液压油滤清器是否清洁，若有灰尘、污垢等杂质，则需要进行清洗或更换。

3. 检查液压泵。

检查液压泵是否工作正常，是否有异常的声音或者震动等现象。

4. 检查液压缸和液压阀。

检查液压缸和液压阀是否有任何损坏或者堵塞的情况，需要进行修理或更换。

5. 检查液压系统的管道。

检查液压系统的管道是否有任何漏油或者断裂的情况，需要进行修理或更换。

6. 检查机械部件。

检查液压挖掘机的机械部件是否有任何损坏或者磨损的情况，需要进行修理或更换。

三、故障排除与维修：根据故障检查的结果，进行相应的维修措施。

具体包括但不限于：1. 清洗液压系统。

如果发现液压系统中有异物或者污垢，需要进行清洗，以确保液压系统的正常工作。

2. 更换液压油滤清器。

如果液压油滤清器中存在灰尘、污垢或者杂质，需要进行更换。

3. 修理或更换液压泵、液压缸和液压阀。

如果发现液压泵、液压缸或者液压阀存在损坏或者堵塞的情况，需要进行修理或者更换相应的部件。

4. 修理或更换液压系统管道。

如果发现液压系统管道中存在漏油或者断裂的情况，需要进行修理或者更换相应的管道。

5. 修理或更换机械部件。

如果发现液压挖掘机的机械部件存在损坏或者磨损的情况，需要进行修理或者更换相应的部件。

四、故障检验：在进行维修之后，需要对液压挖掘机进行检验，以确认故障是否被排除。

挖掘机行走无力故障的排除参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月挖掘机行走无力故障的排除参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一台已使用了约10年的EX400型挖掘机,其工作装置和回转装置均工作正常,而行走系统却明显地表现出动力不足,但行走并不走偏。

通过对该机液压系统的分析知，引起行走系统动不足的原因可能是：液压泵及其控制系统有故障；主卸荷阀失调或被卡死；行走控制系统（如先导油路、控制阀等）有故障；中心回转接头出现故障，如窜油或因磨损而泄漏等；行走马达及其阀组有故障。

由于工作装置和回转系统工作正常，故可以判定泵及其挖掘机系统和主卸荷阀工作正常；在用量程为6MPa的测压表检测控制阀的先导油路时，无论发动机转速是高还是低，先导油路的压力始终在标准值（3.0-3.2MPa）范围内，说明先导油路正常；拆下行走系统控制阀，发现阀芯和阀座并无磨损、卡滞现象，表明控制阀的工作正常；用铁块固定履带，不让其转动，然后用量程为60MPa的测压表检测行走马达的进油压力，结果压力仅为20MPa。

远远低于标准压力值（36MPa）。

由此，可判断该机故障的原因是：中心回转接头严重泄漏；行走马达严重泄漏；行走马达安全阀失调。

挖掘机维修手册一、前言在挖掘机的长期使用过程中，难免会遇到各种故障和损坏，而维修挖掘机是非常重要的任务。

为了帮助操作人员更好地进行维修工作，本手册将详细介绍挖掘机维修的基本知识和操作方法。

二、常见故障及处理方法1. 液压系统故障若挖掘机液压系统故障，一般表现为液压油温过高、液压泵噪音大等。

处理方法包括检查液压油是否充足，排除液压泵异常等。

2. 电气系统故障电气故障会导致挖掘机启动困难、无法正常操作等问题。

应检查电瓶是否电量充足、线路是否接触良好，并进行相应处理。

3. 发动机故障挖掘机发动机故障多为启动困难、功率不足等。

需要检查燃油供给是否正常、电池是否充电良好，并检查点火系统是否正常。

4. 转向系统故障转向系统故障时，挖掘机无法正常转向、转向过于困难等。

处理方法包括检查液压油是否充足、转向泵是否正常等。

5. 刹车系统故障刹车系统故障将导致挖掘机无法准确制动或刹车力度不够。

处理方法包括检查刹车液是否充足、制动器是否损坏等。

三、挖掘机维修基本步骤1. 故障排查首先，对挖掘机进行全面检查，通过观察、测试等手段确定故障位置。

2. 维修准备准备所需工具和备件，并确保维修过程中的安全。

3. 维修操作按照挖掘机制造商提供的维修手册和操作规范进行具体的维修操作，例如更换损坏的零件、调整传动系统等。

4. 维修测试完成维修后，进行相应的测试，确保挖掘机功能正常。

四、维修安全注意事项1. 维修前应切断电源，并确保机械停止运转，以避免发生意外伤害。

2. 使用维修工具时，应选择合适的工具，并遵循正确的使用方法。

3. 若维修需要拆卸零部件，应先学习该部件的结构和拆卸方法，以免造成损坏。

4. 在维修过程中，应注意对挖掘机进行适当的固定，以防止意外滑动或倾倒。

5. 完成维修后，应进行测试，确保挖掘机各项功能正常，并仔细检查是否有工具或材料遗留在机器内。

五、结语本手册介绍了挖掘机维修的基本知识和操作方法，包括常见故障及处理方法、维修基本步骤和维修安全注意事项。

液压挖掘机工作无力故障维修1. 引言液压挖掘机是一种常用的工程机械设备，广泛应用于土木工程、矿山开采等领域。

然而，在长期使用过程中，液压挖掘机可能会出现工作无力的故障。

本文将详细介绍液压挖掘机工作无力故障的原因和对应的维修措施，帮助读者快速定位并解决这一常见故障。

2. 故障原因分析液压挖掘机工作无力的故障原因主要包括以下几个方面：2.1 液压系统压力不足液压系统压力不足是导致液压挖掘机工作无力的常见原因之一。

这可能是由于液压泵故障、液压油管路堵塞或液压油泄漏等原因导致的。

2.2 液压缸密封损坏液压缸密封损坏也是一个常见的原因。

如果液压缸密封损坏，液压挖掘机在工作过程中会出现液压油泄漏，从而导致工作效果降低。

2.3 油泵故障液压挖掘机的油泵出现故障也可能导致工作无力。

油泵故障可能是由于油泵内部零部件磨损、油泵进口堵塞或油泵齿轮损坏等原因引起的。

2.4 操纵阀故障操纵阀的故障也可能导致液压挖掘机工作无力。

常见的操纵阀故障包括堵塞、调节阀故障或阀芯磨损等。

3. 维修措施3.1 检查液压系统压力首先，需要检查液压系统的压力。

使用压力表测量系统压力，确保其达到设定的额定压力。

如果压力不足，可能需要检查液压泵的工作状态和液压油管路是否堵塞，并采取相应的维修措施。

3.2 检查液压缸密封检查液压缸的密封状况。

密封损坏的液压缸需要更换密封件，确保液压油不会泄漏。

此外，还需要检查液压缸活塞杆是否磨损，如果有损坏，也需要及时更换。

3.3 检查油泵检查液压挖掘机的油泵是否正常工作。

首先，检查油泵是否有异常声音或震动，如果有，可能是油泵内部零部件磨损引起的，需要更换相应的零部件。

其次，检查油泵的进口是否有堵塞，如有堵塞，需要清除堵塞物。

另外，还需要检查油泵的齿轮是否磨损，如有磨损，可能需要更换齿轮。

3.4 检查操纵阀检查液压挖掘机的操纵阀是否正常工作。

首先，检查操纵阀是否存在堵塞现象，如有堵塞，需要将操纵阀拆卸清洗。

其次，检查调节阀是否正常工作，如有故障，需要更换调节阀。

OPERATION & MAINTENANCE使用维修液压挖掘机动臂提升缓慢无力故障分析尹超（徐州徐工挖掘机械有限公司，江苏徐州 221005）［摘要］本文针对挖掘机动臂提升缓慢无力现象，提供一套相对完整的故障分析方法，可以方便服务人员快速定位故障位置，迅速排查故障。

［关键词］液压挖掘机；动臂；提升缓慢［中图分类号］U415.511 ［文献标识码］B ［文章编号］1001-554X（2021）07-0099-02 Failure analysis of hydraulic excavator boom lifting slowly and powerlesslyYIN Chao动臂提升缓慢无力在挖掘机工作中是常见的故障问题，一旦出现动臂提升无力，会严重影响挖掘机工作效率。

而先导压力、主泵、主阀和动臂油缸中任何一个液压元件出现问题，都会导致挖掘机动臂提升无力。

鉴于上述情况，本文将可能导致动臂提升缓慢无力的故障点进行汇总，方便服务人员进行故障分析与排除，节省维修时间，提高维修效率。

1 工作原理工作原理图如图1所示，液压油路分为两个走向，一路走向为先导油路，另一路走向为高压油路。

先导管路由齿轮泵1、先导手柄2、保持阀13、溢流阀19组成。

高压油路由柱塞泵3、柱塞泵4、单向阀5、单向阀6、溢流阀7、动臂阀芯8、动臂阀芯9、进油单向阀10、单向阀11、端口溢流阀12、动臂油缸14、端口溢流阀12组成。

其中柱塞泵3由电磁阀15和调节器16组成，柱塞泵4由电磁阀17和调节器18组成。

先导油路的液压油走向分为4路：第1路：齿轮泵1连接溢流阀19，控制先导油路压力。

第2路：齿轮泵1连接电磁阀15和调节器16，控制柱塞泵3的排量。

第3路：齿轮泵1连接电磁阀17和调节器18，控制柱塞泵4的排量。

第4路：齿轮泵1连接先导手柄2的G口，先导手柄2的F口分别连接动臂阀芯8和动臂阀芯9的上升先导口，先导手柄2的E口分别连接动臂阀芯8和动臂阀芯9的下降先导口和保持阀13的K口。

2024年液压挖掘机工作无力故障的维修PC200-6型全液压履带式挖掘机有时会出现整机工作无力、动作缓慢的现象，分析其主要原因是液压系统出现了故障。

1、主泵压力偏低PC200-6型挖掘机采用双联斜盘式轴向变量柱塞泵。

正常情况下，主泵输出油压30MPa。

如果主泵的柱塞与缸体之间或者缸体的端面与配流盘之间的磨损量超过标准(柱塞与缸体之间的间隙应小于0.02mm，缸体端面与配流盘之间的接触面积应不低于90%)，就会造成主泵输出压力偏低，反映到机械的工作装置，就会出现整机工作无力的现象。

2、主泵输出流量控制阀组有故障以主泵与发动机的功率达到最佳匹配、充分发挥发动机的作用为前提，该机主泵的输出流量是随着发动机功率的变化而变化的。

如果用于调节主泵输出流量的控制阀组出现了故障，如PLS反馈回路堵塞、LS阀阀芯卡死、PC阀阀芯卡死或PCEPC电磁阀内部线圈被烧坏等情况，都会造成主泵始终处于一种流量不变的状态。

如果主泵一直处于小流量状态，机器在工作时就会无力、动作缓慢。

同样，如果直接控制主泵流量变化的主泵的斜盘、伺服活塞等零件被卡死，那么主泵的输出流量也不会变化。

3、减压阀输出的控制压力偏低正常情况下，减压阀能够将主泵的输出油压降低并稳定在3.3MPa，形成控制油压。

如果因油质太脏而使减压阀上的锥形阀芯关闭不严，就会导致减压阀的输出压力低于3.3MPa。

这时，无论操作手柄怎样动作，控制油压始终偏低，各种工作装置的主控制阀的阀芯移动量偏小，从而导致流向工作装置的流量也偏小，造成整机无力。

4．主溢流阀的溢流压力偏低主溢流阀将整个液压系统的最高压力限定在32.5MPa，对于超过此值的高压，主溢流阀将开启卸压，以保护系统不受损坏。

如果因油质不良而将主溢流阀阀芯上的小孔堵塞而导致阀芯常开，或者主溢流阀的设定溢流压力偏低，都会造成实际溢流压力偏低，即系统压力偏低。

5、卸荷阀有故障当驾驶员启动发动机并将操作杆置于空挡时，主泵输出液压油通过卸荷阀直接返回油箱，卸荷压力为3MPa。
