一井定向坐标计算表格

地下工程测量一、 竖井定向测量（一井定向） 1. 联系三角形布设联系三角形应是伸展形状，三角形内角α（α′）及 β(β′) 应尽可能小，在任何情况下α（α′）角都不能大于3°。

联系三角形边长⎪⎭⎫ ⎝⎛a b ⎪⎭⎫ ⎝⎛''a b 的比值应小于 1.5；两吊锤线的间距a（a ′）应尽可能选择最大的数值，不得小于5m 。

2. 联系三角形测量在地面A ，地下B 点用J2型仪器测4～6个测回，地上测角精度（±4″以内），地下联系三角形±6″以内。

用经检定的具有毫米分划的钢尺量取a,b,c ，a ′，b ′,c ′每边往返4次，估值至0.1mm ；边长丈量精度 8.0±=M S mm 地上与地下实量两次吊锤距离a 和a ′之差不得超过±2mm ，同时实量值a 与由余弦定理计算联系三角形得同一距离值之差应小于2mm （检核）。

3. 联系三角形地下定向边方位角及地下定向点的坐标计算根据传递方向应选择小角β(β′)的 原到，定向边坐标方位角αBM为：180n ⋅'+'+'-++=W W AT BMββαααAT已知；W 、W ′ 观测值；β、β′为推算值。

地点B 的坐标ααcos cos 22b c x xBo AO AB'+⋅+=ααsin sin 22b c y yBo AO AB'+⋅+=4. 联系三角形定向法地下定向方位角的精度设 M 1:为联系三角形本身测角、两边等误差的综合影响； M 2：为悬吊两根钢丝铅垂误差对定向边方向的影响； M 3：为仪器对中误差与目标偏心差的综合影响。

M M M M 232221++=⎪⎪⎩⎪⎪⎨⎧==++++=''0322222221M D M m m m m m M W W A T ρσββα 具体测量中，一般在进行一组测量后稍微移动吊锤线，使方向传递经不同的三组联系三角形，这称为一次定向。

定向井施工中常用计算方法一、方位角计算在定向井施工中，方位角是指井眼对准目标方向所需要的角度。

1.使用正弦定理计算方位角：若知道当前位置与下一目标位置的距离d，当前方位角Φ和井斜角I，以及投影角度A，可以使用正弦定理计算出目标方位角B。

B = Φ - arcsin(sin(A) * sin(I) / sin(d))二、井斜角计算在定向井施工中，井斜角是指井斜的角度。

1.使用三角函数计算井斜角：若知道当前位置与下一目标位置的距离d和目标方位角B，可以使用三角函数计算出井斜角I。

I = arcsin(sin(B - Φ) * sin(d))三、井斜距计算在定向井施工中，井斜距是指井眼移动的水平距离。

1.使用三角函数计算井斜距：若知道井斜角I和距离d，可以使用三角函数计算出井斜距T。

T = d * cos(I)四、投影距离计算在定向井施工中，投影距离是指井眼投射到垂直平面的水平距离。

1.使用三角函数计算投影距离：若知道井斜角I和距离d，可以使用三角函数计算出投影距离H。

H = d * sin(I)五、井身长度计算在定向井施工中，井身长度是指井身的长度。

1.使用勾股定理计算井身长度：若知道井斜距T、投影距离H和当前深度d，可以使用勾股定理计算出井身长度L。

L = sqrt(H² + T²) + d综上所述，定向井施工中常用的计算方法包括方位角计算、井斜角计算、井斜距计算、投影距离计算和井身长度计算等。

这些计算方法可以帮助工程师在实际施工中准确地控制井眼的方向和位置，保证井眼穿越目标地层，并实现成功的定向井施工。

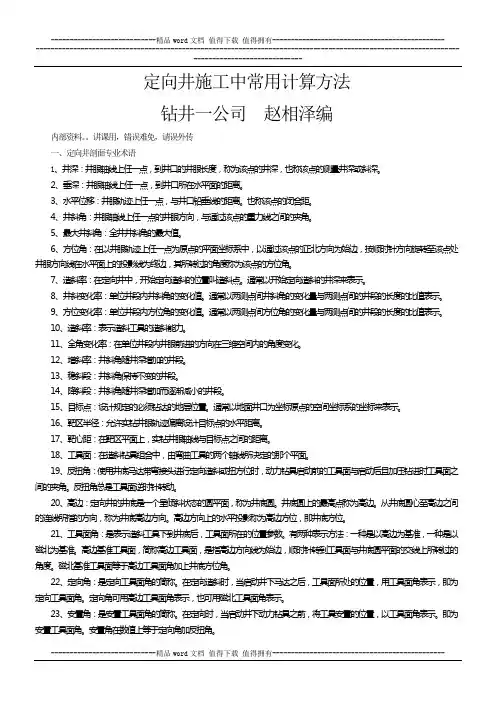

定向井施工中常用计算方法钻井一公司赵相泽编内部资料。

讲课用，错误难免，请误外传一、定向井剖面专业术语1、井深：井眼轴线上任一点，到井口的井眼长度，称为该点的井深，也称该点的测量井深或斜深。

2、垂深：井眼轴线上任一点，到井口所在水平面的距离。

3、水平位移：井眼轨迹上任一点，与井口铅垂线的距离。

也称该点的闭合距。

4、井斜角：井眼轴线上任一点的井眼方向，与通过该点的重力线之间的夹角。

5、最大井斜角：全井井斜角的最大值。

6、方位角：在以井眼轨迹上任一点为原点的平面坐标系中，以通过该点的正北方向为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角度称为该点的方位角。

7、造斜率：在定向井中，开始定向造斜的位置叫造斜点。

通常以开始定向造斜的井深来表示。

8、井斜变化率：单位井段内井斜角的变化值。

通常以两测点间井斜角的变化量与两测点间的井段的长度的比值表示。

9、方位变化率：单位井段内方位角的变化值。

通常以两测点间方位角的变化量与两测点间的井段的长度的比值表示。

10、造斜率：表示造斜工具的造斜能力。

11、全角变化率：在单位井段内井眼前进的方向在三维空间内的角度变化。

12、增斜率：井斜角随井深增加的井段。

13、稳斜段：井斜角保持不变的井段。

14、降斜段：井斜角随井深增加而逐渐减小的井段。

15、目标点：设计规定的必须钻达的地层位置。

通常以地面井口为坐标原点的空间坐标系的坐标来表示。

16、靶区半径：允许实钻井眼轨迹偏离设计目标点的水平距离。

17、靶心距：在靶区平面上，实钻井眼轴线与目标点之间的距离。

18、工具面：在造斜钻具组合中，由弯曲工具的两个轴线所决定的那个平面。

19、反扭角：使用井底马达带弯接头进行定向造斜或扭方位时，动力钻具启动前的工具面与启动后且加压钻进时工具面之间的夹角。

反扭角总是工具面逆时针转动。

20、高边：定向井的井底是一个呈倾斜状态的圆平面，称为井底圆。

井底圆上的最高点称为高边。

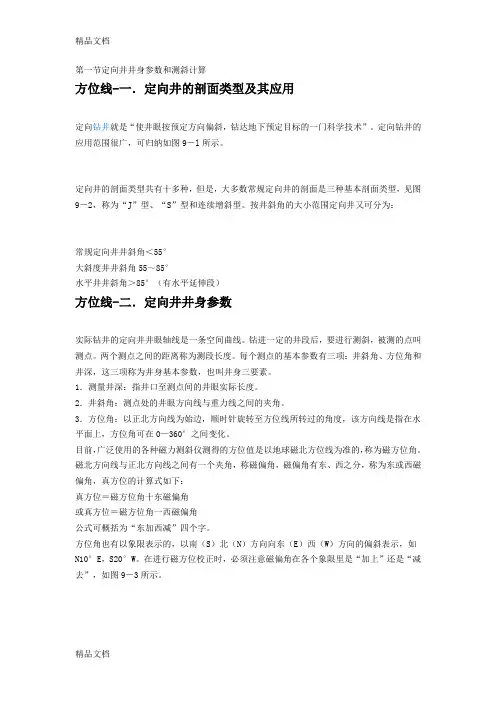

第一节定向井井身参数和测斜计算方位线-一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。

定向钻井的应用范围很广，可归纳如图9－l所示。

定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J”型、“S”型和连续增斜型。

按井斜角的大小范围定向井又可分为：常规定向井井斜角＜55°大斜度井井斜角55～85°水平井井斜角＞85°（有水平延伸段）方位线-二．定向井井身参数实际钻井的定向井井眼轴线是一条空间曲线。

钻进一定的井段后，要进行测斜，被测的点叫测点。

两个测点之间的距离称为测段长度。

每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。

1．测量井深：指井口至测点间的井眼实际长度。

2．井斜角：测点处的井眼方向线与重力线之间的夹角。

3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。

目前，广泛使用的各种磁力测斜仪测得的方位值是以地球磁北方位线为准的，称为磁方位角。

磁北方向线与正北方向线之间有一个夹角，称磁偏角，磁偏角有东、西之分，称为东或西磁偏角，真方位的计算式如下：真方位＝磁方位角十东磁偏角或真方位＝磁方位角一西磁偏角公式可概括为“东加西减”四个字。

方位角也有以象限表示的，以南（S）北（N）方向向东（E）西（W）方向的偏斜表示，如N10°E，S20°W。

在进行磁方位校正时，必须注意磁偏角在各个象限里是“加上”还是“减去”，如图9－3所示。

4．造斜点：从垂直井段开始倾斜的起点。

5．垂直井深：通过井眼轨迹上某点的水平面到井口的距离。

6．闭合距和闭合方位（l）闭合距：指水平投影面上测点到井口的距离，通常指靶点或井底的位移，而其他测点的闭合距离可称为水平位移。

（2）闭合方位：指水平投影响图上，从正北方向顺时针转至测点与井口连线之间的夹角。

一井定向计算一、井定向计算的概念与意义井定向计算是指在石油、天然气等矿产资源勘探开发过程中，利用地球物理勘探方法，对地下岩层进行空间定向分析，以确定储层位置、储层性质和油气分布规律的一种技术。

井定向计算在油气勘探开发中具有重要意义，有助于提高钻井成功率、降低钻井风险、优化井筒结构、提高采收率等。

二、井定向计算的方法与步骤1.数据采集：通过地震、测井、钻井等多种地球物理勘探方法，获取地下岩层的地质、地球物理特征数据。

2.数据处理：对采集到的数据进行去噪、滤波、增强等处理，提高数据质量，为后续计算分析奠定基础。

3.井定向建模：根据处理后的数据，利用地质统计学、机器学习等方法建立地下岩层的空间分布模型。

4.井定向预测：基于建立的模型，对储层位置、储层性质等进行预测。

5.井定向验证：通过实际钻井成果对比，评估井定向计算的准确性和可靠性。

三、井定向计算的应用与案例1.储层勘探：在油气勘探阶段，井定向计算有助于圈定有利勘探区域，提高钻井成功率。

2.储层评价：在油气开发阶段，井定向计算可以评价储层性质、储量和生产潜力，为井筒优化和产能提高提供依据。

3.钻井工程：井定向计算可以为钻井工程提供储层位置、井壁稳定性、钻井风险等信息，降低钻井事故风险。

4.采收率优化：通过井定向计算，可以识别剩余油分布，为采收率优化提供支持。

四、井定向计算的优缺点分析优点：1.提高钻井成功率：井定向计算有助于确定储层位置，降低钻井风险。

2.优化井筒结构：根据井定向计算结果，可优化井筒设计，提高储层钻遇率。

3.提高采收率：井定向计算有助于识别剩余油分布，优化生产策略。

缺点：1.数据依赖：井定向计算结果的准确性受限于数据质量。

2.计算复杂度：井定向计算涉及多学科知识，计算过程较为复杂。

五、未来发展趋势与展望1.数据采集与处理技术：随着遥感、无人机等技术的发展，未来数据采集将更加高效、全面。

2.井定向计算方法：地质统计学、机器学习等方法将在井定向计算中发挥更大作用，提高计算准确性。

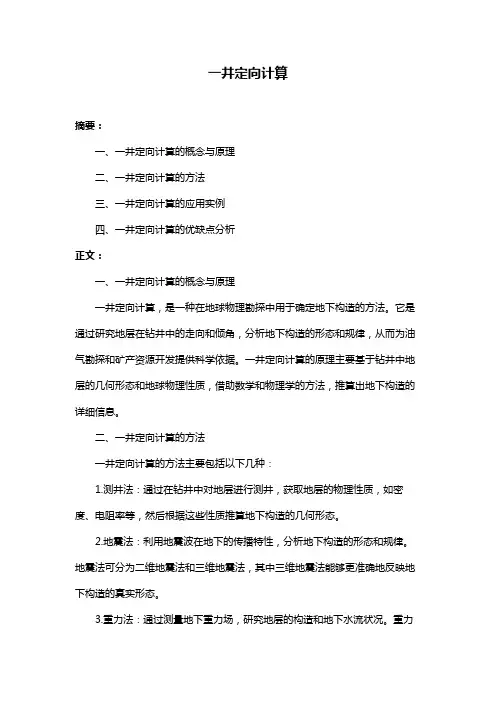

一井定向计算摘要：一、一井定向计算的概念与原理二、一井定向计算的方法三、一井定向计算的应用实例四、一井定向计算的优缺点分析正文：一、一井定向计算的概念与原理一井定向计算，是一种在地球物理勘探中用于确定地下构造的方法。

它是通过研究地层在钻井中的走向和倾角，分析地下构造的形态和规律，从而为油气勘探和矿产资源开发提供科学依据。

一井定向计算的原理主要基于钻井中地层的几何形态和地球物理性质，借助数学和物理学的方法，推算出地下构造的详细信息。

二、一井定向计算的方法一井定向计算的方法主要包括以下几种：1.测井法：通过在钻井中对地层进行测井，获取地层的物理性质，如密度、电阻率等，然后根据这些性质推算地下构造的几何形态。

2.地震法：利用地震波在地下的传播特性，分析地下构造的形态和规律。

地震法可分为二维地震法和三维地震法，其中三维地震法能够更准确地反映地下构造的真实形态。

3.重力法：通过测量地下重力场，研究地层的构造和地下水流状况。

重力法适用于浅层地下构造的勘探。

4.电法：通过测量地下的电阻率和电导率，推算地下构造的几何形态。

电法适用于勘探电阻率差异较大的地层。

5.磁法：通过测量地下的磁场，研究地层的构造和磁性矿物的分布。

磁法适用于磁性矿物含量较高的地区。

三、一井定向计算的应用实例一井定向计算在地球物理勘探中具有广泛的应用，以下是一些实例：1.油气勘探：通过一井定向计算，可以确定油气藏的位置、规模和形状，为油气勘探提供重要依据。

2.矿产资源开发：一井定向计算可用于研究地下矿产的分布规律，为矿产资源开发提供科学依据。

3.地下水资源勘查：通过一井定向计算，可以了解地下水的流向和分布，为地下水资源勘查和开发提供依据。

4.工程地质勘察：一井定向计算可用于分析地下构造和地层性质，为工程地质勘察提供重要信息。

四、一井定向计算的优缺点分析一井定向计算具有以下优缺点：优点：1.可准确反映地下构造的几何形态和规律。

2.适用于多种地层和地质条件。

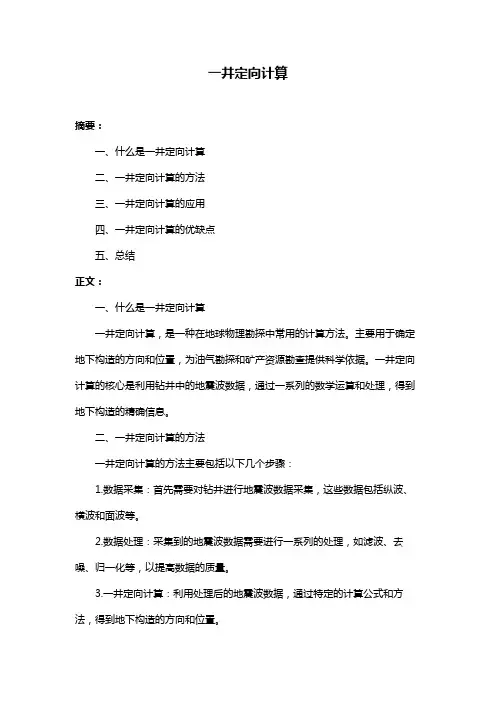

一井定向计算摘要：一、什么是一井定向计算二、一井定向计算的方法三、一井定向计算的应用四、一井定向计算的优缺点五、总结正文：一、什么是一井定向计算一井定向计算，是一种在地球物理勘探中常用的计算方法。

主要用于确定地下构造的方向和位置，为油气勘探和矿产资源勘查提供科学依据。

一井定向计算的核心是利用钻井中的地震波数据，通过一系列的数学运算和处理，得到地下构造的精确信息。

二、一井定向计算的方法一井定向计算的方法主要包括以下几个步骤：1.数据采集：首先需要对钻井进行地震波数据采集，这些数据包括纵波、横波和面波等。

2.数据处理：采集到的地震波数据需要进行一系列的处理，如滤波、去噪、归一化等，以提高数据的质量。

3.一井定向计算：利用处理后的地震波数据，通过特定的计算公式和方法，得到地下构造的方向和位置。

4.结果分析：对计算结果进行分析，结合地质背景，解释地下构造的性质和特征。

三、一井定向计算的应用一井定向计算在地球物理勘探中具有广泛的应用，主要包括以下几个方面：1.油气勘探：通过一井定向计算，可以确定油气储层的位置和方向，为油气勘探提供重要依据。

2.矿产资源勘查：一井定向计算可以用于确定矿产资源的分布和储量，为矿产资源勘查提供科学依据。

3.地震预测：一井定向计算可以用于研究地震波在地下的传播特性，为地震预测提供参考。

4.地下工程勘察：一井定向计算可以用于地下工程勘察，如隧道、地铁、地下管线等，为工程设计提供依据。

四、一井定向计算的优缺点一井定向计算具有一定的优点，也存在一些局限性：优点：1.高精度：一井定向计算可以得到较为精确的地下构造信息，为勘探提供有力支持。

2.高效率：一井定向计算方法简便，计算速度快，节省了大量的时间和人力成本。

3.广泛应用：一井定向计算在地球物理勘探、矿产资源勘查、地震预测等领域具有广泛的应用。

局限性：1.受地震波数据质量影响较大：一井定向计算的结果受到地震波数据质量的影响，数据质量的好坏直接影响计算结果的准确性。
