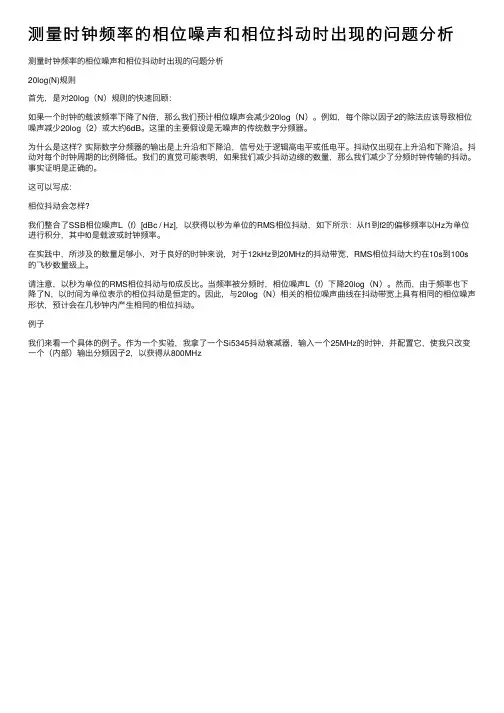

测量时钟频率的相位噪声和相位抖动时出现的问题分析

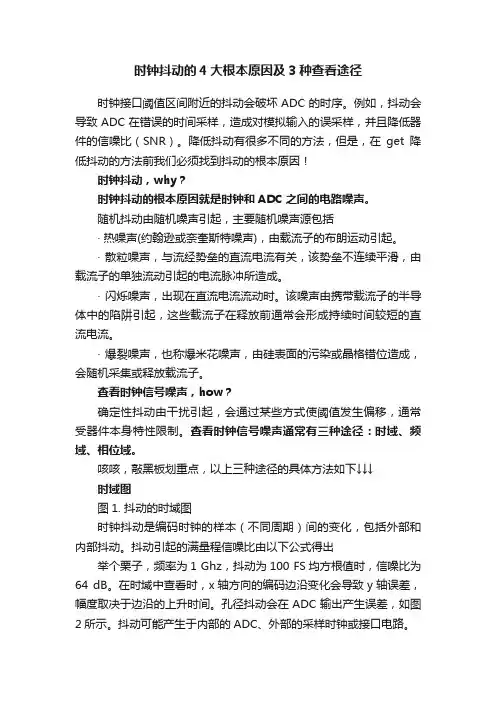

时钟抖动的4大根本原因及3种查看途径时钟接口阈值区间附近的抖动会破坏ADC的时序。

例如，抖动会导致ADC在错误的时间采样，造成对模拟输入的误采样，并且降低器件的信噪比（SNR）。

降低抖动有很多不同的方法，但是，在get降低抖动的方法前我们必须找到抖动的根本原因！时钟抖动，why？时钟抖动的根本原因就是时钟和ADC之间的电路噪声。

随机抖动由随机噪声引起，主要随机噪声源包括· 热噪声(约翰逊或奈奎斯特噪声)，由载流子的布朗运动引起。

· 散粒噪声，与流经势垒的直流电流有关，该势垒不连续平滑，由载流子的单独流动引起的电流脉冲所造成。

· 闪烁噪声，出现在直流电流流动时。

该噪声由携带载流子的半导体中的陷阱引起，这些载流子在释放前通常会形成持续时间较短的直流电流。

· 爆裂噪声，也称爆米花噪声，由硅表面的污染或晶格错位造成，会随机采集或释放载流子。

查看时钟信号噪声，how？确定性抖动由干扰引起，会通过某些方式使阈值发生偏移，通常受器件本身特性限制。

查看时钟信号噪声通常有三种途径：时域、频域、相位域。

咳咳，敲黑板划重点，以上三种途径的具体方法如下↓↓↓时域图图1. 抖动的时域图时钟抖动是编码时钟的样本（不同周期）间的变化，包括外部和内部抖动。

抖动引起的满量程信噪比由以下公式得出举个栗子，频率为1 Ghz，抖动为100 FS均方根值时，信噪比为64 dB。

在时域中查看时，x轴方向的编码边沿变化会导致y轴误差，幅度取决于边沿的上升时间。

孔径抖动会在ADC输出产生误差，如图2所示。

抖动可能产生于内部的ADC、外部的采样时钟或接口电路。

图2. 孔径抖动和采样时钟抖动的影响图3显示抖动对信噪比的影响。

图中显示了5条线，分别代表不同的抖动值。

x轴是满量程模拟输入频率，y轴是由抖动引起的信噪比，有别于ADC总信噪比。

图3. 时钟抖动随模拟信号增大而提升信噪比由抖动引起的信噪比和有效位数(ENOB)的关系由以下公式定义：SNR = 6.02 N + 1.76 dB其中N =有效位数。

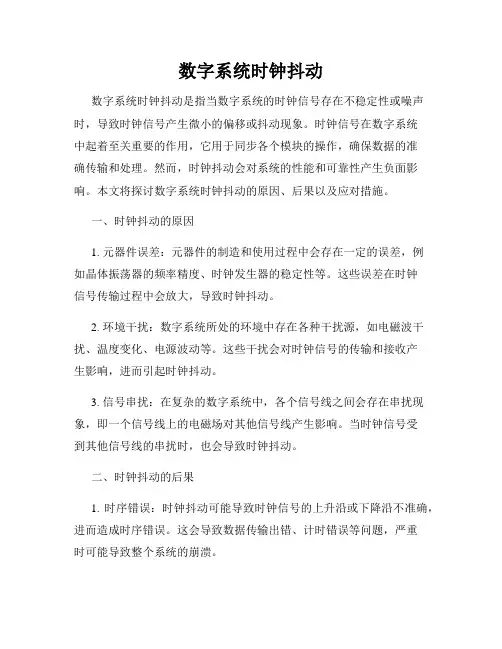

数字系统时钟抖动数字系统时钟抖动是指当数字系统的时钟信号存在不稳定性或噪声时，导致时钟信号产生微小的偏移或抖动现象。

时钟信号在数字系统中起着至关重要的作用，它用于同步各个模块的操作，确保数据的准确传输和处理。

然而，时钟抖动会对系统的性能和可靠性产生负面影响。

本文将探讨数字系统时钟抖动的原因、后果以及应对措施。

一、时钟抖动的原因1. 元器件误差：元器件的制造和使用过程中会存在一定的误差，例如晶体振荡器的频率精度、时钟发生器的稳定性等。

这些误差在时钟信号传输过程中会放大，导致时钟抖动。

2. 环境干扰：数字系统所处的环境中存在各种干扰源，如电磁波干扰、温度变化、电源波动等。

这些干扰会对时钟信号的传输和接收产生影响，进而引起时钟抖动。

3. 信号串扰：在复杂的数字系统中，各个信号线之间会存在串扰现象，即一个信号线上的电磁场对其他信号线产生影响。

当时钟信号受到其他信号线的串扰时，也会导致时钟抖动。

二、时钟抖动的后果1. 时序错误：时钟抖动可能导致时钟信号的上升沿或下降沿不准确，进而造成时序错误。

这会导致数据传输出错、计时错误等问题，严重时可能导致整个系统的崩溃。

2. 数据稳定性下降：时钟抖动会导致数据的采样和恢复不准确，使得数据的稳定性下降。

在高速数据传输中，时钟抖动可能导致数据丢失或数据错误，影响系统的可靠性和性能。

3. 时钟频率偏移：时钟抖动可能导致时钟信号的频率产生微小的偏移，进而影响系统的时钟同步和数据处理速度。

这会给系统的运行带来一定的难度和不确定性。

三、应对时钟抖动的措施1. 选择高质量的元器件：在设计和选择数字系统的元器件时，应注重其频率精度、稳定性和抗干扰能力。

采用高质量的晶体振荡器、时钟发生器等元器件，能够减小时钟抖动的概率。

2. 优化时钟布线：合理设计时钟信号的布线路径，避免与其他信号线的干扰。

尽可能使用短而直接的时钟线路，减少串扰的可能性。

3. 电磁屏蔽和滤波：对数字系统中的时钟信号进行电磁屏蔽和滤波处理，减少来自外界的干扰。

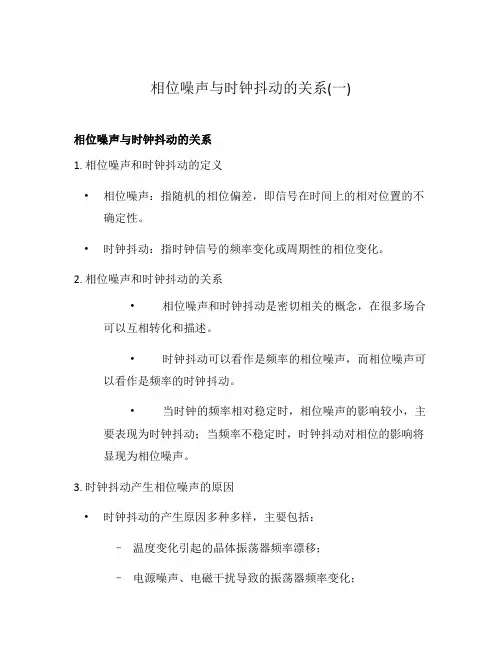

相位噪声与时钟抖动的关系(一)
相位噪声与时钟抖动的关系
1. 相位噪声和时钟抖动的定义
•相位噪声：指随机的相位偏差，即信号在时间上的相对位置的不确定性。

•时钟抖动：指时钟信号的频率变化或周期性的相位变化。

2. 相位噪声和时钟抖动的关系
•相位噪声和时钟抖动是密切相关的概念，在很多场合可以互相转化和描述。

•时钟抖动可以看作是频率的相位噪声，而相位噪声可以看作是频率的时钟抖动。

•当时钟的频率相对稳定时，相位噪声的影响较小，主要表现为时钟抖动；当频率不稳定时，时钟抖动对相位的影响将显现为相位噪声。

3. 时钟抖动产生相位噪声的原因
•时钟抖动的产生原因多种多样，主要包括：
–温度变化引起的晶体振荡器频率漂移；
–电源噪声、电磁干扰导致的振荡器频率变化；
–振荡器本身的非线性特性引起的频率波动等。

•时钟抖动产生的相位噪声是由于时钟信号的频率波动导致信号在时间上的相对位置不断变化，进而产生了相位的不确定性。

4. 相位噪声对系统性能的影响
•相位噪声会影响系统的精度、稳定性和性能。

•在通信、雷达、测量等领域，相位噪声可能导致信号失真、干扰增加、测量误差等问题。

•在精密测量和频率合成等应用中，需要通过降低时钟抖动来减小相位噪声，以提高系统的精度和性能。

5. 总结
•相位噪声和时钟抖动密切相关，可以相互转化和描述。

•时钟抖动产生的相位噪声主要是由于时钟信号的频率波动引起的。

•相位噪声对系统性能的影响很大，需要降低时钟抖动来减小相位噪声。

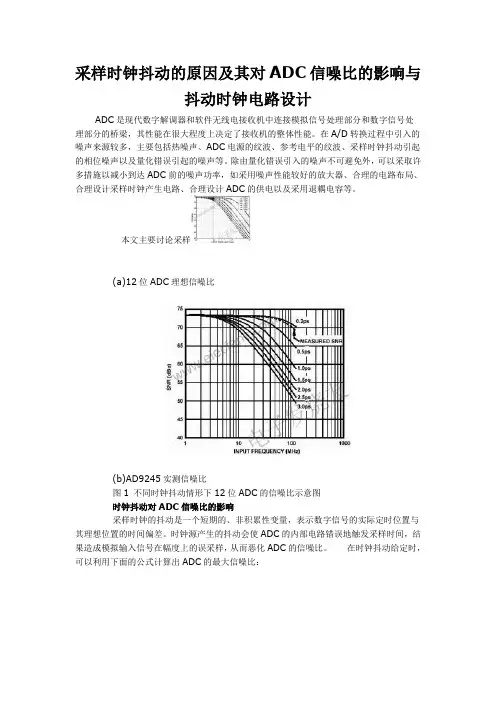

采样时钟抖动的原因及其对ADC信噪比的影响与抖动时钟电路设计ADC是现代数字解调器和软件无线电接收机中连接模拟信号处理部分和数字信号处理部分的桥梁，其性能在很大程度上决定了接收机的整体性能。

在A/D转换过程中引入的噪声来源较多，主要包括热噪声、ADC电源的纹波、参考电平的纹波、采样时钟抖动引起的相位噪声以及量化错误引起的噪声等。

除由量化错误引入的噪声不可避免外，可以采取许多措施以减小到达ADC前的噪声功率，如采用噪声性能较好的放大器、合理的电路布局、合理设计采样时钟产生电路、合理设计ADC的供电以及采用退耦电容等。

本文主要讨论采样(a)12位ADC理想信噪比(b)AD9245实测信噪比图1 不同时钟抖动情形下12位ADC的信噪比示意图时钟抖动对ADC信噪比的影响采样时钟的抖动是一个短期的、非积累性变量，表示数字信号的实际定时位置与其理想位置的时间偏差。

时钟源产生的抖动会使ADC的内部电路错误地触发采样时间，结果造成模拟输入信号在幅度上的误采样，从而恶化ADC的信噪比。

在时钟抖动给定时，可以利用下面的公式计算出ADC的最大信噪比：根据公式(2)，图1分别给出了量化位数为12-bit时不同时钟抖动情形下ADC 理想信噪比和实测信噪比示意图。

由图1可以看出时钟的抖动对ADC信噪比性能的恶化影响是十分明显的，相同时种抖动情形下进入到ADC的信号频率越高，其性能恶化就越大，同一输入信号频率情形下，采样时钟抖动越大，则ADC信噪比性能恶化也越大。

对比图1中两个示意图可以看出实测的采样时钟抖动对ADC信噪比性能的影响同理论分析得到的结果是十分吻合的，这也证明了理论分析的正确性。

因此，在实际应用时不能完全依据理想的信噪比公式来选择A/D 转换芯片，而应该参考芯片制造商给出的实测性能曲线和所设计的采样时钟的抖动性能来合理选择适合设计需要的A/D转换芯片，并留出一定的设计裕量。

图2 一个实用的低抖动时钟产生电路两种实用的低抖动采样时钟产生电路时钟抖动的产生机制直接测量时钟抖动是比较困难的，一般采用间接测量的方法，为此本节首先给出时钟抖动的产生机制。

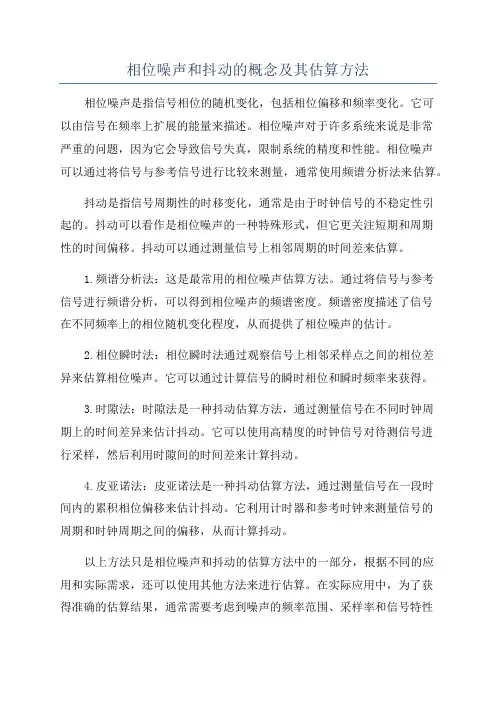

相位噪声和抖动的概念及其估算方法相位噪声是指信号相位的随机变化，包括相位偏移和频率变化。

它可以由信号在频率上扩展的能量来描述。

相位噪声对于许多系统来说是非常严重的问题，因为它会导致信号失真，限制系统的精度和性能。

相位噪声可以通过将信号与参考信号进行比较来测量，通常使用频谱分析法来估算。

抖动是指信号周期性的时移变化，通常是由于时钟信号的不稳定性引起的。

抖动可以看作是相位噪声的一种特殊形式，但它更关注短期和周期性的时间偏移。

抖动可以通过测量信号上相邻周期的时间差来估算。

1.频谱分析法：这是最常用的相位噪声估算方法。

通过将信号与参考信号进行频谱分析，可以得到相位噪声的频谱密度。

频谱密度描述了信号在不同频率上的相位随机变化程度，从而提供了相位噪声的估计。

2.相位瞬时法：相位瞬时法通过观察信号上相邻采样点之间的相位差异来估算相位噪声。

它可以通过计算信号的瞬时相位和瞬时频率来获得。

3.时隙法：时隙法是一种抖动估算方法，通过测量信号在不同时钟周期上的时间差异来估计抖动。

它可以使用高精度的时钟信号对待测信号进行采样，然后利用时隙间的时间差来计算抖动。

4.皮亚诺法：皮亚诺法是一种抖动估算方法，通过测量信号在一段时间内的累积相位偏移来估计抖动。

它利用计时器和参考时钟来测量信号的周期和时钟周期之间的偏移，从而计算抖动。

以上方法只是相位噪声和抖动的估算方法中的一部分，根据不同的应用和实际需求，还可以使用其他方法来进行估算。

在实际应用中，为了获得准确的估算结果，通常需要考虑到噪声的频率范围、采样率和信号特性等因素，选择合适的估算方法和参数。

相位噪声和抖动的估算是一个相对复杂的问题，在实际应用中需要结合具体情况进行综合考虑和分析。

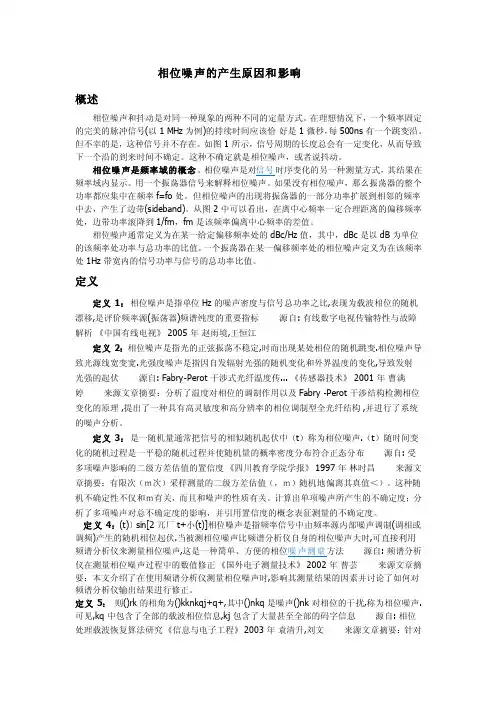

相位噪声的产生原因和影响概述相位噪声和抖动是对同一种现象的两种不同的定量方式。

在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。

但不幸的是，这种信号并不存在。

如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。

这种不确定就是相位噪声，或者说抖动。

相位噪声是频率域的概念。

相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。

用一个振荡器信号来解释相位噪声。

如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。

但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。

从图2中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。

相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。

一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。

定义定义1：相位噪声是指单位Hz的噪声密度与信号总功率之比,表现为载波相位的随机漂移,是评价频率源(振荡器)频谱纯度的重要指标源自: 有线数字电视传输特性与故障解析《中国有线电视》 2005年赵雨境,王恒江定义2：相位噪声是指光的正弦振荡不稳定,时而出现某处相位的随机跳变.相位噪声导致光源线宽变宽.光强度噪声是指因自发辐射光强的随机变化和外界温度的变化,导致发射光强的起伏源自: Fabry-Perot干涉式光纤温度传... 《传感器技术》 2001年曹满婷来源文章摘要：分析了温度对相位的调制作用以及Fabry -Perot干涉结构检测相位变化的原理 ,提出了一种具有高灵敏度和高分辨率的相位调制型全光纤结构 ,并进行了系统的噪声分析。

定义3：是一随机量通常把信号的相似随机起伏中（t）称为相位噪声.（t）随时间变化的随机过程是一平稳的随机过程并使随机量的概率密度分布符合正态分布源自: 受多项噪声影响的二级方差估值的置信度《四川教育学院学报》 1997年林时昌来源文章摘要：有限次（ｍ次）采样测量的二级方差估值（，ｍ）随机地偏离其真值＜）。

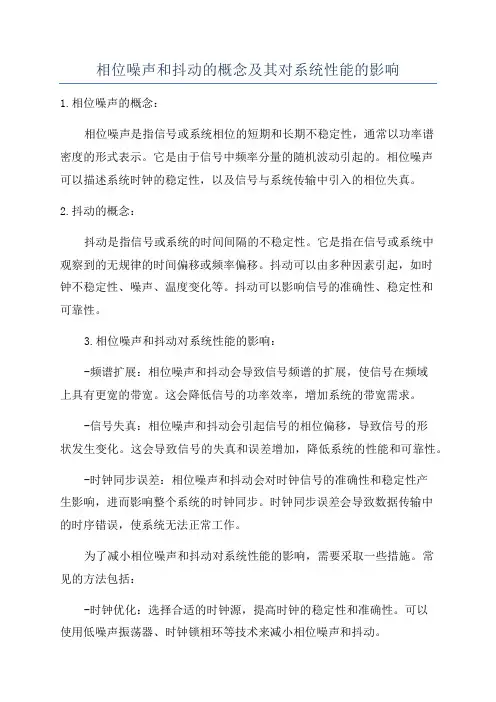

相位噪声和抖动的概念及其对系统性能的影响1.相位噪声的概念：相位噪声是指信号或系统相位的短期和长期不稳定性，通常以功率谱密度的形式表示。

它是由于信号中频率分量的随机波动引起的。

相位噪声可以描述系统时钟的稳定性，以及信号与系统传输中引入的相位失真。

2.抖动的概念：抖动是指信号或系统的时间间隔的不稳定性。

它是指在信号或系统中观察到的无规律的时间偏移或频率偏移。

抖动可以由多种因素引起，如时钟不稳定性、噪声、温度变化等。

抖动可以影响信号的准确性、稳定性和可靠性。

3.相位噪声和抖动对系统性能的影响：-频谱扩展：相位噪声和抖动会导致信号频谱的扩展，使信号在频域上具有更宽的带宽。

这会降低信号的功率效率，增加系统的带宽需求。

-信号失真：相位噪声和抖动会引起信号的相位偏移，导致信号的形状发生变化。

这会导致信号的失真和误差增加，降低系统的性能和可靠性。

-时钟同步误差：相位噪声和抖动会对时钟信号的准确性和稳定性产生影响，进而影响整个系统的时钟同步。

时钟同步误差会导致数据传输中的时序错误，使系统无法正常工作。

为了减小相位噪声和抖动对系统性能的影响，需要采取一些措施。

常见的方法包括：-时钟优化：选择合适的时钟源，提高时钟的稳定性和准确性。

可以使用低噪声振荡器、时钟锁相环等技术来减小相位噪声和抖动。

-滤波器设计：使用合适的滤波器来抑制噪声和抖动。

可以采用低通滤波器、带通滤波器等方法来限制频率范围，降低噪声和抖动的影响。

-信号处理算法：可以采用信号处理算法来补偿相位噪声和抖动引起的误差。

常见的算法包括锁相环、相关器等技术。

综上所述，相位噪声和抖动是系统性能的重要指标，它们对信号的质量和可靠性有着重要的影响。

了解相位噪声和抖动的概念，并采取适当的措施来减小其影响，对于提高系统性能具有重要意义。

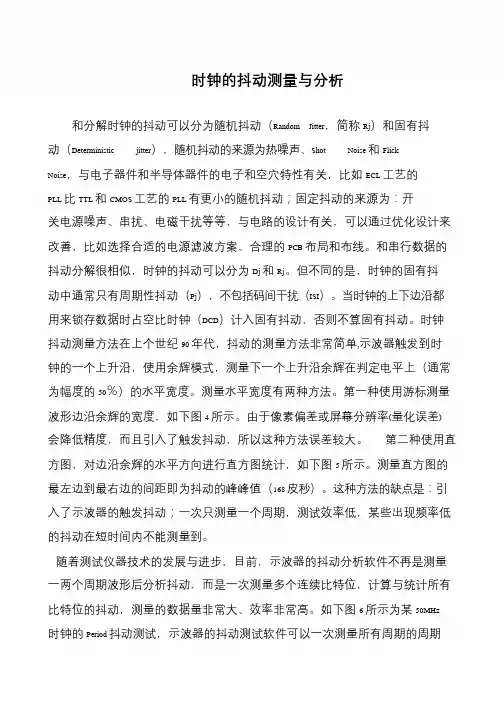

时钟的抖动测量与分析和分解时钟的抖动可以分为随机抖动（Random Jitter，简称Rj）和固有抖动（Deterministic jitter），随机抖动的来源为热噪声、Shot Noise 和FlickNoise，与电子器件和半导体器件的电子和空穴特性有关，比如ECL 工艺的PLL 比TTL 和CMOS 工艺的PLL 有更小的随机抖动；固定抖动的来源为：开关电源噪声、串扰、电磁干扰等等，与电路的设计有关，可以通过优化设计来改善，比如选择合适的电源滤波方案、合理的PCB 布局和布线。

和串行数据的抖动分解很相似，时钟的抖动可以分为Dj 和Rj。

但不同的是，时钟的固有抖动中通常只有周期性抖动（Pj），不包括码间干扰（ISI）。

当时钟的上下边沿都用来锁存数据时占空比时钟（DCD）计入固有抖动，否则不算固有抖动。

时钟抖动测量方法在上个世纪90 年代，抖动的测量方法非常简单,示波器触发到时钟的一个上升沿，使用余辉模式，测量下一个上升沿余辉在判定电平上（通常为幅度的50％）的水平宽度。

测量水平宽度有两种方法。

第一种使用游标测量波形边沿余辉的宽度，如下图4 所示。

由于像素偏差或屏幕分辨率(量化误差) 会降低精度，而且引入了触发抖动，所以这种方法误差较大。

第二种使用直方图，对边沿余辉的水平方向进行直方图统计，如下图5 所示。

测量直方图的最左边到最右边的间距即为抖动的峰峰值（168 皮秒）。

这种方法的缺点是：引入了示波器的触发抖动；一次只测量一个周期，测试效率低，某些出现频率低的抖动在短时间内不能测量到。

随着测试仪器技术的发展与进步，目前，示波器的抖动分析软件不再是测量一两个周期波形后分析抖动，而是一次测量多个连续比特位，计算与统计所有比特位的抖动，测量的数据量非常大、效率非常高。

如下图6 所示为某50MHz时钟的Period 抖动测试，示波器的抖动测试软件可以一次测量所有周期的周期值，计算出抖动的峰峰值与有效值。

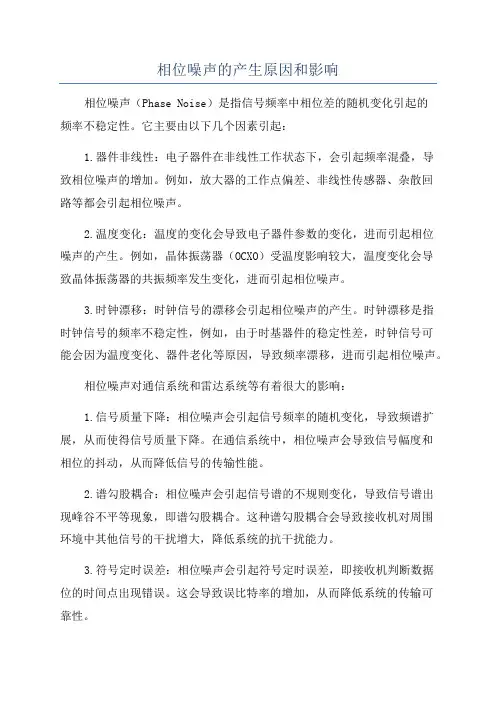

相位噪声的产生原因和影响相位噪声（Phase Noise）是指信号频率中相位差的随机变化引起的频率不稳定性。

它主要由以下几个因素引起：1.器件非线性：电子器件在非线性工作状态下，会引起频率混叠，导致相位噪声的增加。

例如，放大器的工作点偏差、非线性传感器、杂散回路等都会引起相位噪声。

2.温度变化：温度的变化会导致电子器件参数的变化，进而引起相位噪声的产生。

例如，晶体振荡器（OCXO）受温度影响较大，温度变化会导致晶体振荡器的共振频率发生变化，进而引起相位噪声。

3.时钟漂移：时钟信号的漂移会引起相位噪声的产生。

时钟漂移是指时钟信号的频率不稳定性，例如，由于时基器件的稳定性差，时钟信号可能会因为温度变化、器件老化等原因，导致频率漂移，进而引起相位噪声。

相位噪声对通信系统和雷达系统等有着很大的影响：1.信号质量下降：相位噪声会引起信号频率的随机变化，导致频谱扩展，从而使得信号质量下降。

在通信系统中，相位噪声会导致信号幅度和相位的抖动，从而降低信号的传输性能。

2.谱勾股耦合：相位噪声会引起信号谱的不规则变化，导致信号谱出现峰谷不平等现象，即谱勾股耦合。

这种谱勾股耦合会导致接收机对周围环境中其他信号的干扰增大，降低系统的抗干扰能力。

3.符号定时误差：相位噪声会引起符号定时误差，即接收机判断数据位的时间点出现错误。

这会导致误比特率的增加，从而降低系统的传输可靠性。

4.频率漂移：相位噪声会引起本振频率的随机漂移，导致频率与接收机中本地振荡器不匹配，使得解调和解调过程中的频率合成出错，从而导致错误率的增加。

为了减小相位噪声对系统的影响1.优化器件设计：在器件设计中，应尽量减小器件的非线性和温度漂移，以降低相位噪声的产生。

2.增加反馈环路：通过增加反馈环路，可以在一定程度上抑制相位噪声的增长。

例如，在放大器中引入负反馈，可以降低相位噪声的影响。

3.使用稳定的时基器件：选择稳定性好的时基器件，例如，使用高品质的晶体振荡器（OCXO）作为时钟源，可以降低相位噪声的影响。

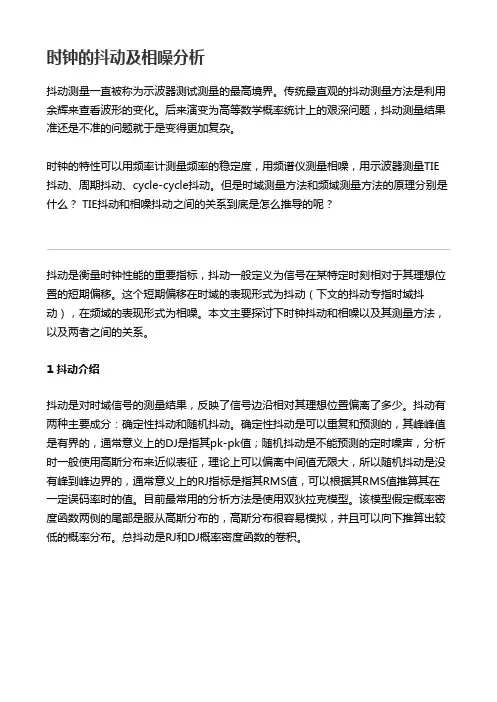

时钟的抖动及相噪分析抖动测量一直被称为示波器测试测量的最高境界。

传统最直观的抖动测量方法是利用余辉来查看波形的变化。

后来演变为高等数学概率统计上的艰深问题，抖动测量结果准还是不准的问题就于是变得更加复杂。

时钟的特性可以用频率计测量频率的稳定度，用频谱仪测量相噪，用示波器测量TIE 抖动、周期抖动、cycle-cycle抖动。

但是时域测量方法和频域测量方法的原理分别是什么？ TIE抖动和相噪抖动之间的关系到底是怎么推导的呢？抖动是衡量时钟性能的重要指标，抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。

这个短期偏移在时域的表现形式为抖动（下文的抖动专指时域抖动），在频域的表现形式为相噪。

本文主要探讨下时钟抖动和相噪以及其测量方法，以及两者之间的关系。

1 抖动介绍抖动是对时域信号的测量结果，反映了信号边沿相对其理想位置偏离了多少。

抖动有两种主要成分：确定性抖动和随机抖动。

确定性抖动是可以重复和预测的，其峰峰值是有界的，通常意义上的DJ是指其pk-pk值；随机抖动是不能预测的定时噪声，分析时一般使用高斯分布来近似表征，理论上可以偏离中间值无限大，所以随机抖动是没有峰到峰边界的，通常意义上的RJ指标是指其RMS值，可以根据其RMS值推算其在一定误码率时的值。

目前最常用的分析方法是使用双狄拉克模型。

该模型假定概率密度函数两侧的尾部是服从高斯分布的，高斯分布很容易模拟，并且可以向下推算出较低的概率分布。

总抖动是RJ和DJ概率密度函数的卷积。

但是，业界对于高斯分布能否精确地描绘随机抖动直方图的尾部还存在争议。

真正的随机抖动是遵守高斯分布的，但实际的测量中多个低幅度的DJ会卷积到一个分布函数，这导致测量出的概率密度分布的中心接近高斯分布，而尾部却夹杂了一些DJ。

所以，真正的RJ可能只占高斯模型的抖动的一部分，测量中RJ可能被放大了，同时总抖动也会被放大。

2 抖动测量时钟抖动通常有三种测量方法，对应于TIE（Time Interval Error 时间间隔误差）、period（周期抖动）和Cycle-Cycle（相邻周期抖动）三种抖动指标。

相位噪音在数字时钟中的影响及其抑制技术研究数字时钟是我们日常生活中使用最为广泛的时间计量装置。

如今，数字时钟已经越来越小巧便携、功能强大，甚至能够通过无线网络与互联网相连，实现自动对时、时区切换等高级功能。

而相位噪音则是影响数字时钟精度的一个重要因素。

本文将从数字时钟的基本工作原理、相位噪音的产生机制、以及相位噪音抑制技术等方面，来探讨相位噪音在数字时钟中的影响及其抑制技术研究。

数字时钟的基本工作原理数字时钟的基本工作原理可以归纳为三个步骤：1）时钟信号的产生；2）时钟信号的分频；3）时钟信号的计数。

其中，时钟信号的产生是通过晶振电路实现的。

晶振电路中包含一个晶体谐振器和放大器等元器件。

晶体谐振器能够产生一个稳定的谐振频率，而放大器则增加了信号的幅度和稳定性。

时钟信号的分频是指将产生的时钟信号按照一定比例分频，降低信号的频率。

时钟信号的计数则是根据分频后的时钟信号来计算时间。

相位噪音的产生机制相位噪音是指时钟信号的相位随时间变化的误差。

其产生机制主要包括两个方面：1）晶体谐振器的噪声；2）时钟信号的分频误差。

晶体谐振器的噪声主要包括温度噪声、压力噪声、内部摩擦噪声等。

这些噪声会引起晶体谐振器频率的微小波动，从而导致时钟信号的相位发生误差。

时钟信号的分频误差则是由于分频电路中元器件的非线性特性或者温度变化等原因所导致。

相位噪音在数字时钟中的影响相位噪音会对数字时钟的精度产生显著影响。

例如，在高速数字时钟中，当相位噪音大于几十皮秒（ps）时，数字时钟的精度就会降低到几十 ppm（百万分之几）的级别。

而对于较低频率的数字时钟，相位噪音对其精度的影响则更加显著。

因此，在数字时钟设计中，抑制相位噪音是至关重要的。

相位噪音抑制技术现有的相位噪音抑制技术主要包括四个方面：1）优化晶体谐振器的工艺和结构；2）使用低噪声放大器；3）使用分频电路中的线性元器件；4）使用数字信号处理技术。

其中，优化晶体谐振器的工艺和结构是相位噪音抑制的重点方向之一。

时钟的抖动及相噪分析动测量一直被称为示波器测试测量的最高境界。

传统最直观的抖动测量方法是利用余辉来查看波形的变化。

后来演变为高等数学概率统计上的艰深问题，抖动测量结果准还是不准的问题就于是变得更加复杂。

时钟的特性可以用频率计测量频率的稳定度，用频谱仪测量相噪，用示波器测量TIE抖动、周期抖动、cycle-cycle抖动。

但是时域测量方法和频域测量方法的原理分别是什么? TIE抖动和相噪抖动之间的关系到底是怎么推导的呢? ScopeArt先生就常遇到类似的问题，为此，特向本文作者主动邀稿。

作者是高人，但很低调。

他为此文花费了很多时间，最终奉献给大家的这篇文章很干货。

希望对仍然纠结在抖动的迷雾中的朋友们有所启发。

抖动是衡量时钟性能的重要指标，抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。

这个短期偏移在时域的表现形式为抖动(下文的抖动专指时域抖动)，在频域的表现形式为相噪。

本文主要探讨下时钟抖动和相噪以及其测量方法，以及两者之间的关系。

1、抖动介绍抖动是对时域信号的测量结果，反映了信号边沿相对其理想位置偏离了多少。

抖动有两种主要成分：确定性抖动和随机抖动。

确定性抖动是可以重复和预测的，其峰峰值是有界的，通常意义上的DJ是指其pk-pk值;随机抖动是不能预测的定时噪声，分析时一般使用高斯分布来近似表征，理论上可以偏离中间值无限大，所以随机抖动是没有峰到峰边界的，通常意义上的RJ指标是指其RMS值，可以根据其RMS值推算其在一定误码率时的值。

目前最常用的分析方法是使用双狄拉克模型。

该模型假定概率密度函数两侧的尾部是服从高斯分布的，高斯分布很容易模拟，并且可以向下推算出较低的概率分布。

总抖动是RJ和DJ概率密度函数的卷积。

但是，业界对于高斯分布能否精确地描绘随机抖动直方图的尾部还存在争议。

真正的随机抖动是遵守高斯分布的，但实际的测量中多个低幅度的DJ会卷积到一个分布函数，这导致测量出的概率密度分布的中心接近高斯分布，而尾部却夹杂了一些DJ。

时钟抖动与相位噪声的关系时钟抖动与相位噪声是与时钟信号相关的两个重要概念。

时钟抖动是指时钟信号在时间上的偏离，并且是不可避免的。

而相位噪声则是指时钟信号的相位发生随机变化的程度，反映了时钟信号的稳定性。

时钟抖动与相位噪声之间存在紧密的关系。

时钟抖动会直接影响到时钟信号的相位稳定性，进而引起相位噪声的增加。

当时钟抖动增大时，由于相位稳定性下降，时钟信号的相位就会出现较大的波动，从而导致相位噪声的增加。

因此，时钟抖动是相位噪声的一个主要原因。

时钟抖动的产生是多方面因素共同作用的结果。

其中，温度、振荡电源的稳定性、时钟信号传输中的干扰等都会对时钟抖动产生影响。

这些因素会改变时钟信号的周期性和稳定性，进而导致时钟抖动的产生。

另外，时钟自身的设计和制造工艺也会对时钟抖动产生影响。

因此，在设计和制造时钟时，需要考虑这些因素，减小时钟抖动，从而减少相位噪声。

为了降低时钟抖动和相位噪声，可以采取一些有效的措施。

首先，优化时钟设计和制造工艺，采用高稳定性的振荡器和电源，减少外界干扰等，可以有效降低时钟抖动和相位噪声。

其次，使用合适的时钟同步技术，如锁相环（PLL）等，可以对时钟信号进行精确同步，从而减小相位噪声。

此外，合理设计时钟引入电路也可以改善时钟信号的稳定性，减少时钟抖动和相位噪声。

时钟抖动与相位噪声的关系对于各种应用领域都具有重要的指导意义。

在通信系统、雷达系统、测量仪器等高精度应用中，时钟信号的稳定性直接影响到系统的性能。

因此，通过控制时钟抖动和相位噪声，可以提高系统的性能和可靠性。

此外，在数字信号处理、频谱分析等领域中，时钟抖动和相位噪声的特性也是需要注意的，因为它们可能对信号的采样和处理产生不可忽视的影响。

综上所述，时钟抖动与相位噪声之间存在着紧密的关系。

时钟抖动会导致相位稳定性下降，进而引起相位噪声的增加。

合理设计时钟、优化时钟同步技术和降低外界干扰等措施可以降低时钟抖动和相位噪声。

对于各种应用领域来说，控制时钟抖动和相位噪声是提高系统性能和可靠性的重要手段。

时钟抖动和相位噪声对采样系统的影响时钟抖动是指时钟信号的时间偏离其期望值的现象。

在实际应用中，时钟信号不可避免地会有抖动存在，主要是由于时钟发生器的不稳定性、环境温度的变化、电源波动等因素引起的。

时钟抖动会导致采样系统的时序不准确，从而引入额外的噪声和失真。

时钟抖动对采样系统的影响主要体现在以下几个方面：1.时间抖动：时钟信号的时间抖动会导致采样时刻的不准确性，即采样时刻与理想时刻存在偏差。

时间抖动会引入额外的误差，降低采样的准确性。

2.采样间隔不均匀：时钟抖动会导致采样间隔不均匀，即采样点之间的时间间隔不一致。

采样间隔的不均匀会引起谱线畸变、频谱泄漏等问题。

3.时钟漂移：时钟抖动还可能引起时钟的频率偏移，即时钟信号的频率在长时间内发生变化。

时钟漂移会导致采样频率的不稳定性，从而引入额外的误差。

相位噪声对采样系统的影响主要体现在以下几个方面：1.频谱扩展：相位噪声会导致采样信号的频谱扩展，即频谱的带宽变宽，从而在频域上引入额外的噪声。

频谱扩展会降低采样系统的信号和噪声比（SNR）。

2.时钟失真：相位噪声会导致时钟信号的相位不稳定，进而引起采样时钟的失真。

时钟失真会导致采样时刻的不准确性，从而降低采样系统的准确性。

3.时钟频偏：相位噪声还可能引起时钟信号的频率偏移，即时钟信号的频率在短时间内产生变化。

时钟频偏会导致采样频率的不稳定性，进而影响采样信号的恢复和重构。

针对时钟抖动和相位噪声对采样系统的影响，有一些常见的解决方法和技术可以应用：1.时钟抖动：可以采用外部稳定的时钟源，如石英晶体振荡器，来提供准确的时钟信号。

此外，也可以采用时钟同步和校准的技术，通过校准时钟源的偏差和抖动，以保证采样系统的时序准确性。

2.相位锁定环（PLL）：相位锁定环是一种常用的技术，用于减小时钟信号的相位噪声。

相位锁定环通过对时钟信号的频率和相位进行反馈调整，使得时钟信号的相位模糊和频谱扩展得到减小。

3.数字滤波器：可以采用数字滤波器来抑制时钟抖动和相位噪声对采样信号的影响。

电子计数器扩频装置的时钟抖动分析与抑制技术研究电子计数器是一种广泛应用于科学研究、电子测量和通信系统中的仪器，用于实时测量和记录信号的频率及周期。

然而，电子计数器的时钟抖动问题一直限制了测量精度的进一步提高。

为了解决这一问题，本文将对电子计数器扩频装置的时钟抖动进行分析，并讨论一些常用的抑制技术。

首先，我们需要了解时钟抖动的概念。

时钟抖动是指时钟信号的频率或相位因各种因素而发生随机变化的现象。

时钟抖动会对电子计数器的测量精度产生负面影响，特别是在高频率和高分辨率的测量中。

因此，减小时钟抖动对于提高电子计数器的精度至关重要。

一种常见的时钟抖动产生原因是由于信号源的压摆率不稳定性引起的。

压摆率不稳定性指的是信号源输出的电压变化率不均匀，这会导致时钟信号的频率变化。

另外，时钟信号的传输线路也会引入时钟抖动。

传输线路中的噪声、干扰和信号反射都会导致时钟信号的抖动。

因此，在设计电子计数器时，我们需要考虑这些因素并采取相应的抑制措施。

为了抑制时钟抖动，可以采取以下技术手段：1. 优化时钟源的设计：选择具有稳定压摆率的高质量时钟源，或者在时钟源的输出端加入稳压电路，以减小压摆率不稳定性对时钟信号的影响。

此外，合理设计时钟信号的传输线路，减小信号传输中的噪声和干扰。

2. 使用锁相环技术：锁相环（PLL）是一种常用的时钟抖动抑制技术。

通过锁相环技术，将时钟信号与参考信号进行比较和调整，使输出时钟信号与参考信号保持相位和频率同步。

锁相环技术可以显著减小时钟抖动，并提高电子计数器的测量精度。

3. 采用数字滤波器：数字滤波器可以用于抑制时钟抖动对信号测量结果的影响。

通过对计数器输出信号进行滤波，可以去除由于时钟抖动引起的测量误差。

数字滤波器可以根据时钟抖动的频率特性进行设计，以最大程度地抑制时钟抖动对信号测量的干扰。

4. 优化电路布局和接地：合理的电路布局和接地设计可以有效减小时钟抖动。

通过减少电路板上的信号回流路径和电磁干扰源，可以降低时钟信号的噪声和抖动。

时间频率测量误差时间频率测量是一项非常重要的技术，在许多领域如电力系统、通信系统、军事等都有着广泛的应用。

然而，在实际测量中，由于各种原因，都会导致测量结果与真实值之间存在一定的误差。

时间频率测量误差主要有以下几个方面：1. 仪器误差：时间频率测量仪器本身存在着固有的误差。

这是由于仪器的质量、精度以及电子元器件的制造差异等因素引起的。

对于高精度的仪器来说，这种误差可以通过校准来减小，但是无法完全消除。

2. 环境误差：测量环境的变化也会对时间频率测量结果产生影响。

例如，温度变化会引起电子元器件的性能变化，导致测量结果不准确。

同时，湿度、气压等因素也可能对测量结果产生一定的干扰。

3. 信号源误差：测量时间频率需要依赖于外部信号源，而信号源本身也存在一定的误差。

例如，振荡器的稳定度不高、频率漂移等因素都会对测量结果造成一定的影响。

4. 测量方法误差：不同的测量方法会对测量结果产生不同的误差。

例如，直接计数法、对准法、锁相环法等测量方法的原理和准确性各有差异，选择不合适的测量方法可能导致结果的偏差。

为了减小时间频率测量误差，可以采取以下措施：1. 使用高质量的测量仪器，并定期进行校准和维护，确保其性能稳定且精度高。

2. 控制测量环境，尽量保持稳定。

例如，对温度、湿度等进行控制，并防止外部干扰。

3. 使用高稳定度的信号源，并对其进行校准和调整。

4. 在选择测量方法时，根据实际需求和条件选择合适的方法，避免不合理的误差来源。

总的来说，时间频率测量误差是不可避免的，但通过正确的操作和合理的措施，可以减小误差并提高测量精度。

同时，时刻关注技术的发展和进步，采用新的测量方法和技术，也有助于改进测量结果的准确性。

时间频率测量是一项关键的技术，广泛应用于电力系统、通信系统、航空航天等领域。

准确的时间频率测量对于系统的可靠运行和性能优化至关重要。

然而，由于各种原因，时间频率测量误差无法完全避免，因此需要采取一系列措施来减小误差并提高测量的准确性。

时钟抖动和相位噪声对采样系统的影响时钟抖动是指时钟信号的频率波动或不稳定性，而相位噪声是指时钟信号中相位的随机波动。

在采样系统中，时钟抖动和相位噪声会对其性能产生一定的影响。

首先，我们来看时钟抖动对采样系统的影响。

时钟抖动可能导致时间间隔的不准确性，从而使得采样时间点存在偏差，进而导致采样结果的失真。

时钟抖动会引入抖动噪声，使得采样信号的频谱产生扩展。

当时钟抖动频谱与被采样信号的频谱重叠时，抖动噪声就会造成重叠失真。

此外，时钟抖动还会导致采样间隔的不稳定性，进而影响采样系统的稳定性和性能。

为了降低时钟抖动的影响，可以采用低抖动时钟源、时钟锁相环等技术手段。

其次，相位噪声也会对采样系统产生影响。

相位噪声会引入相位抖动，使得采样时钟信号的相位发生随机变化。

相位抖动会使得采样时钟与被采样信号的相位不匹配，进而导致采样结果的失真。

与时钟抖动类似，相位噪声也会使得采样信号的频谱产生扩展，从而引入抖动噪声和重叠失真。

为了降低相位噪声的影响，可以采用相位锁定环、数字时钟恢复等技术手段。

总的来说，时钟抖动和相位噪声共同对采样系统产生影响。

它们会引入采样误差，使得采样结果发生畸变、频谱扩展、信噪比下降等问题。

尤其是当时钟抖动和相位噪声达到一定水平时，会导致采样系统无法正常工作。

因此，在设计采样系统时，需要选择合适的时钟源，并采取相应的电路和算法措施，以降低时钟抖动和相位噪声的影响。

总结起来，时钟抖动和相位噪声对采样系统的影响主要体现在频谱扩展、抖动噪声、重叠失真等方面。

为了降低其影响，应选择低抖动时钟源，采用锁相环、相位锁定环等技术手段，并加强对时钟信号的稳定性和准确性的控制。

只有有效地控制时钟抖动和相位噪声，采样系统才能获得更好的性能和更准确的采样结果。

如何理解相位噪声与时间抖动的关系？RF测试笔记是业界一线工程师们通过理论和实践相结合的方式介绍射频微波测试技术的专栏，主要涵盖噪声系数、数字调制、矢网、频谱分析、脉冲信号等内容。

如有想看到的内容或技术问题，可以在文尾写下留言。

每当介绍相位噪声测试方案时，都会提到时间抖动，经常提到二者都是表征信号短期频率稳定度的参数，而且是频域和时域相对应的参数。

正如题目所示，相位噪声与时间抖动有着一定的关系，那么相噪是与哪种类型的抖动相对应，彼此之间又有着怎样的数学关系，这些疑问都将在文中找到答案。

1. 相位噪声与时间抖动概述相位噪声通常是针对CW信号而言的，是表征信号频谱纯度的非常重要的参数，衡量了信号频率的短期稳定度。

相位噪声是频域的参数，在时域还有一个与之对应的参数——随机抖动，二者之间存在一定的数学关系，可以相互转换。

在前面关于相位噪声测试的文章中，给出了IEEE早期关于相噪的定义，同样的，关于时间抖动，SONET规范也给出了相应的定义：“Jitter is defined as the short-term variations of a digital signal’s significant instants from their ideal positions in time”.抖动定义中给出了三个要素：(1) significant instants，通常是指信号的上升沿或者下降沿；(2) ideal positions in time，这是指信号上升沿或下降沿在时间维度上的理想位置；(3) short-term variations，信号实际上升沿或下降沿相对于理想位置时间偏移的短期波动。

虽然定义中只提到了数字信号，但实际上具有普遍适用性，当然对于CW信号也是适用的。

上述定义所给出的是一种综合性抖动，按照不同的原因机制，又可以分解为多种不同的抖动分量，包括：随机抖动，周期性抖动，数据相关抖动，占空比失真等。
