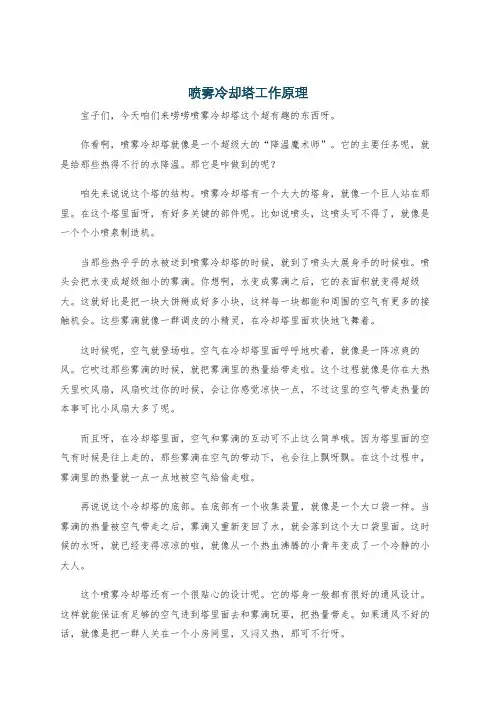

喷雾冷却塔工作原理宝子们，今天咱们来唠唠喷雾冷却塔这个超有趣的东西呀。
你看啊，喷雾冷却塔就像是一个超级大的“降温魔术师”。
它的主要任务呢，就是给那些热得不行的水降温。
那它是咋做到的呢？咱先来说说这个塔的结构。
喷雾冷却塔有一个大大的塔身，就像一个巨人站在那里。
在这个塔里面呀，有好多关键的部件呢。
比如说喷头，这喷头可不得了，就像是一个个小喷泉制造机。
当那些热乎乎的水被送到喷雾冷却塔的时候，就到了喷头大展身手的时候啦。
喷头会把水变成超级细小的雾滴。
你想啊，水变成雾滴之后，它的表面积就变得超级大。
这就好比是把一块大饼掰成好多小块，这样每一块都能和周围的空气有更多的接触机会。
这些雾滴就像一群调皮的小精灵，在冷却塔里面欢快地飞舞着。
这时候呢，空气就登场啦。
空气在冷却塔里面呼呼地吹着，就像是一阵凉爽的风。
它吹过那些雾滴的时候，就把雾滴里的热量给带走啦。
这个过程就像是你在大热天里吹风扇，风扇吹过你的时候，会让你感觉凉快一点，不过这里的空气带走热量的本事可比小风扇大多了呢。
而且呀，在冷却塔里面，空气和雾滴的互动可不止这么简单哦。
因为塔里面的空气有时候是往上走的，那些雾滴在空气的带动下，也会往上飘呀飘。
在这个过程中，雾滴里的热量就一点一点地被空气给偷走啦。
再说说这个冷却塔的底部。
在底部有一个收集装置，就像是一个大口袋一样。
当雾滴的热量被空气带走之后，雾滴又重新变回了水，就会落到这个大口袋里面。
这时候的水呀，就已经变得凉凉的啦，就像从一个热血沸腾的小青年变成了一个冷静的小大人。
这个喷雾冷却塔还有一个很贴心的设计呢。
它的塔身一般都有很好的通风设计。
这样就能保证有足够的空气进到塔里面去和雾滴玩耍，把热量带走。
如果通风不好的话，就像是把一群人关在一个小房间里，又闷又热，那可不行呀。
你可能会想，这个喷雾冷却塔就这么一直工作，会不会累坏了呢？其实呀，它也有自己的小脾气呢。
比如说，如果水质不好，水里有很多杂质，可能就会堵住喷头，那喷头就不能好好地把水变成雾滴了。

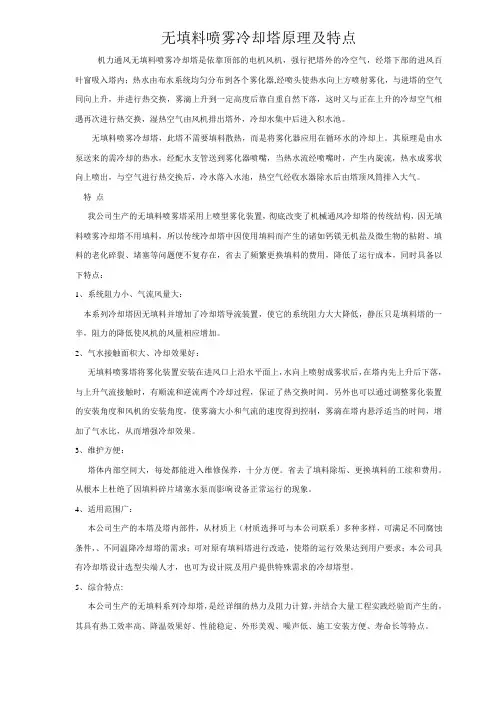

无填料喷雾冷却塔原理及特点机力通风无填料喷雾冷却塔是依靠顶部的电机风机，强行把塔外的冷空气，经塔下部的进风百叶窗吸入塔内；热水由布水系统均匀分布到各个雾化器,经喷头使热水向上方喷射雾化，与进塔的空气同向上升，并进行热交换，雾滴上升到一定高度后靠自重自然下落，这时又与正在上升的冷却空气相遇再次进行热交换，湿热空气由风机排出塔外，冷却水集中后进入积水池。
无填料喷雾冷却塔，此塔不需要填料散热，而是将雾化器应用在循环水的冷却上。
其原理是由水泵送来的需冷却的热水，经配水支管送到雾化器喷嘴，当热水流经喷嘴时，产生内旋流，热水成雾状向上喷出，与空气进行热交换后，冷水落入水池，热空气经收水器除水后由塔顶风筒排入大气。
特点我公司生产的无填料喷雾塔采用上喷型雾化装置，彻底改变了机械通风冷却塔的传统结构，因无填料喷雾冷却塔不用填料，所以传统冷却塔中因使用填料而产生的诸如钙镁无机盐及微生物的粘附、填料的老化碎裂、堵塞等问题便不复存在，省去了频繁更换填料的费用，降低了运行成本，同时具备以下特点：1、系统阻力小、气流风量大：本系列冷却塔因无填料并增加了冷却塔导流装置，使它的系统阻力大大降低，静压只是填料塔的一半，阻力的降低使风机的风量相应增加。
2、气水接触面积大、冷却效果好：无填料喷雾塔将雾化装置安装在进风口上沿水平面上，水向上喷射成雾状后，在塔内先上升后下落，与上升气流接触时，有顺流和逆流两个冷却过程，保证了热交换时间。
另外也可以通过调整雾化装置的安装角度和风机的安装角度，使雾滴大小和气流的速度得到控制，雾滴在塔内悬浮适当的时间，增加了气水比，从而增强冷却效果。
3、维护方便：塔体内部空间大，每处都能进入维修保养，十分方便。
省去了填料除垢、更换填料的工续和费用。
从根本上杜绝了因填料碎片堵塞水泵而影响设备正常运行的现象。
4、适用范围广：本公司生产的本塔及塔内部件，从材质上（材质选择可与本公司联系）多种多样，可满足不同腐蚀条件，、不同温降冷却塔的需求；可对原有填料塔进行改造，使塔的运行效果达到用户要求；本公司具有冷却塔设计选型尖端人才，也可为设计院及用户提供特殊需求的冷却塔型。

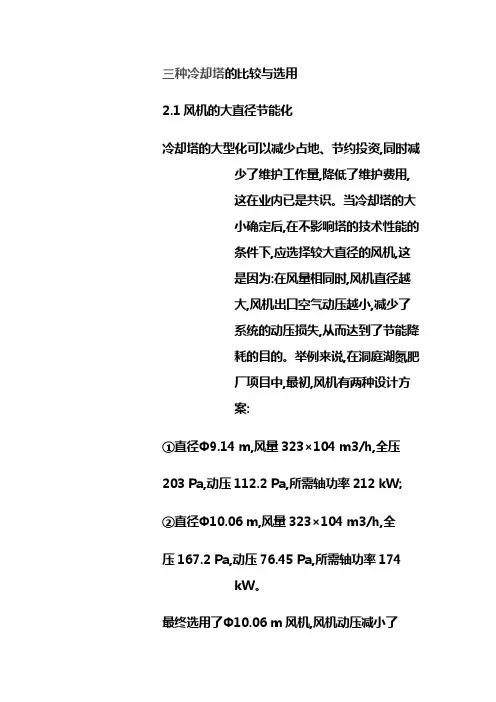

三种冷却塔的比较与选用2.1风机的大直径节能化冷却塔的大型化可以减少占地、节约投资,同时减少了维护工作量,降低了维护费用,这在业内已是共识。
当冷却塔的大小确定后,在不影响塔的技术性能的条件下,应选择较大直径的风机,这是因为:在风量相同时,风机直径越大,风机出口空气动压越小,减少了系统的动压损失,从而达到了节能降耗的目的。
举例来说,在洞庭湖氮肥厂项目中,最初,风机有两种设计方案:①直径Φ9.14 m,风量323×104 m3/h,全压203 Pa,动压112.2 Pa,所需轴功率212 kW;②直径Φ10.06 m,风量323×104 m3/h,全压167.2 Pa,动压76.45 Pa,所需轴功率174 kW。
最终选用了Φ10.06 m风机,风机动压减小了35.75 Pa,功率消耗减少了38 kW,起到了良好的节能作用。
2.2提高风机效率,做好机塔匹配冷却塔风机的选型关系到冷却塔的效率、系统能耗、管理维护及噪声影响等。
正确选择配套风机已成为冷却塔成功设计的标志之一。
以往在冷却塔风机的选取上,存在两个方面的问题,一方面是根据冷却塔要求的风量和风压,按风机厂家提供的风机性能曲线进行选型,首要考虑的是风机的风量、风压能否满足要求,风机的效率次之。
另一方面,冷却塔设计时的风量和风压,都留有一定量的裕度,裕度的大小因设计者的习惯和经验而异,这就造成风机实际塔内的工作点与理论选型时的工作点出现偏离,风机的效率点也随之偏离,甚至下降。
以常用的Φ8.0～Φ8.53 m风机为例,一般轴功率为135kW左右,如果风机效率点下降3%,每年按运行360 d计,一台风机年增加电能损耗34 992 kW·h。
因此,一旦出现机塔选型和匹配不好,将使风机在较低的效率下运行,增加了功耗。
为了避免上述问题的发生,设计院、冷却塔厂家和风机厂家三方有必要进行一些有益的探索和试验,加强合作和交流,找出机塔匹配的一般规律,并在今后的应用中形成设计选型的行业规范。

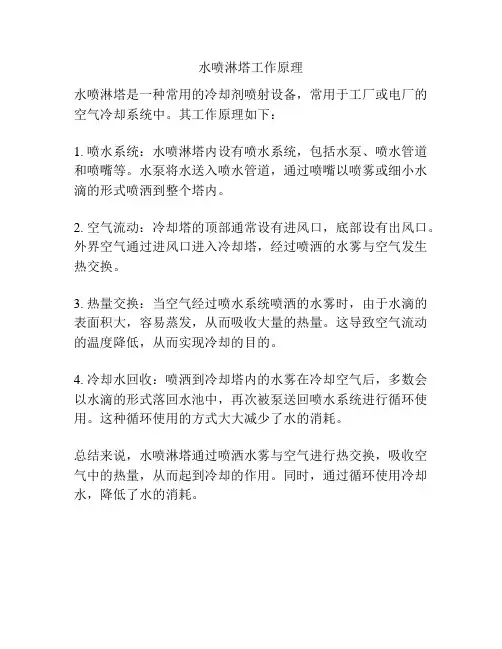

水喷淋塔工作原理
水喷淋塔是一种常用的冷却剂喷射设备，常用于工厂或电厂的空气冷却系统中。
其工作原理如下：
1. 喷水系统：水喷淋塔内设有喷水系统，包括水泵、喷水管道和喷嘴等。
水泵将水送入喷水管道，通过喷嘴以喷雾或细小水滴的形式喷洒到整个塔内。
2. 空气流动：冷却塔的顶部通常设有进风口，底部设有出风口。
外界空气通过进风口进入冷却塔，经过喷洒的水雾与空气发生热交换。
3. 热量交换：当空气经过喷水系统喷洒的水雾时，由于水滴的表面积大，容易蒸发，从而吸收大量的热量。
这导致空气流动的温度降低，从而实现冷却的目的。
4. 冷却水回收：喷洒到冷却塔内的水雾在冷却空气后，多数会以水滴的形式落回水池中，再次被泵送回喷水系统进行循环使用。
这种循环使用的方式大大减少了水的消耗。
总结来说，水喷淋塔通过喷洒水雾与空气进行热交换，吸收空气中的热量，从而起到冷却的作用。
同时，通过循环使用冷却水，降低了水的消耗。

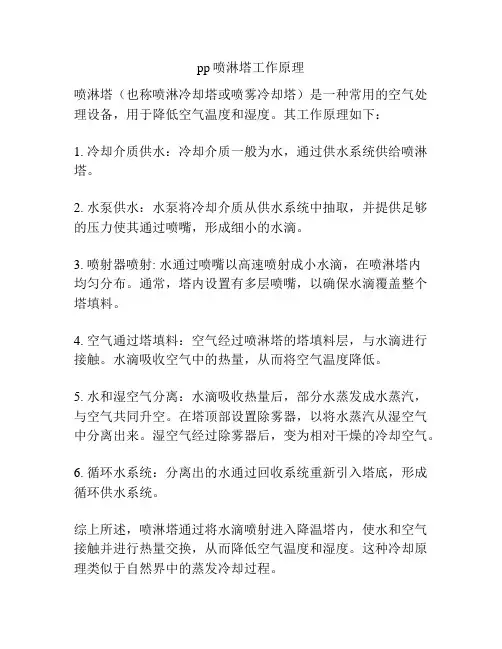

pp喷淋塔工作原理
喷淋塔（也称喷淋冷却塔或喷雾冷却塔）是一种常用的空气处理设备，用于降低空气温度和湿度。
其工作原理如下：
1. 冷却介质供水：冷却介质一般为水，通过供水系统供给喷淋塔。
2. 水泵供水：水泵将冷却介质从供水系统中抽取，并提供足够的压力使其通过喷嘴，形成细小的水滴。
3. 喷射器喷射: 水通过喷嘴以高速喷射成小水滴，在喷淋塔内
均匀分布。
通常，塔内设置有多层喷嘴，以确保水滴覆盖整个塔填料。
4. 空气通过塔填料：空气经过喷淋塔的塔填料层，与水滴进行接触。
水滴吸收空气中的热量，从而将空气温度降低。
5. 水和湿空气分离：水滴吸收热量后，部分水蒸发成水蒸汽，与空气共同升空。
在塔顶部设置除雾器，以将水蒸汽从湿空气中分离出来。
湿空气经过除雾器后，变为相对干燥的冷却空气。
6. 循环水系统：分离出的水通过回收系统重新引入塔底，形成循环供水系统。
综上所述，喷淋塔通过将水滴喷射进入降温塔内，使水和空气接触并进行热量交换，从而降低空气温度和湿度。
这种冷却原理类似于自然界中的蒸发冷却过程。

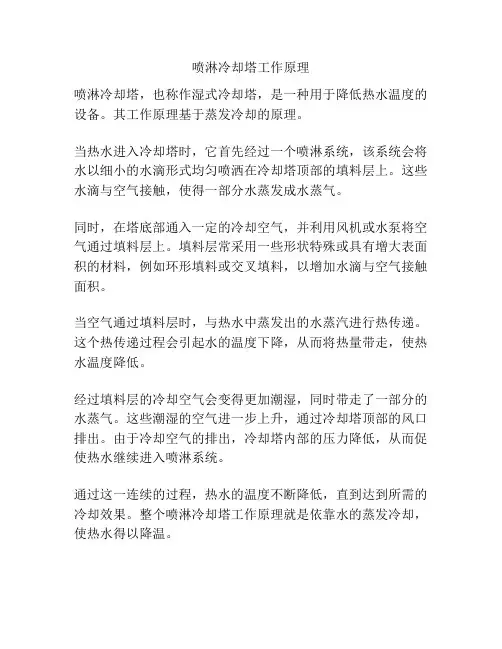

喷淋冷却塔工作原理
喷淋冷却塔，也称作湿式冷却塔，是一种用于降低热水温度的设备。
其工作原理基于蒸发冷却的原理。
当热水进入冷却塔时，它首先经过一个喷淋系统，该系统会将水以细小的水滴形式均匀喷洒在冷却塔顶部的填料层上。
这些水滴与空气接触，使得一部分水蒸发成水蒸气。
同时，在塔底部通入一定的冷却空气，并利用风机或水泵将空气通过填料层上。
填料层常采用一些形状特殊或具有增大表面积的材料，例如环形填料或交叉填料，以增加水滴与空气接触面积。
当空气通过填料层时，与热水中蒸发出的水蒸汽进行热传递。
这个热传递过程会引起水的温度下降，从而将热量带走，使热水温度降低。
经过填料层的冷却空气会变得更加潮湿，同时带走了一部分的水蒸气。
这些潮湿的空气进一步上升，通过冷却塔顶部的风口排出。
由于冷却空气的排出，冷却塔内部的压力降低，从而促使热水继续进入喷淋系统。
通过这一连续的过程，热水的温度不断降低，直到达到所需的冷却效果。
整个喷淋冷却塔工作原理就是依靠水的蒸发冷却，使热水得以降温。

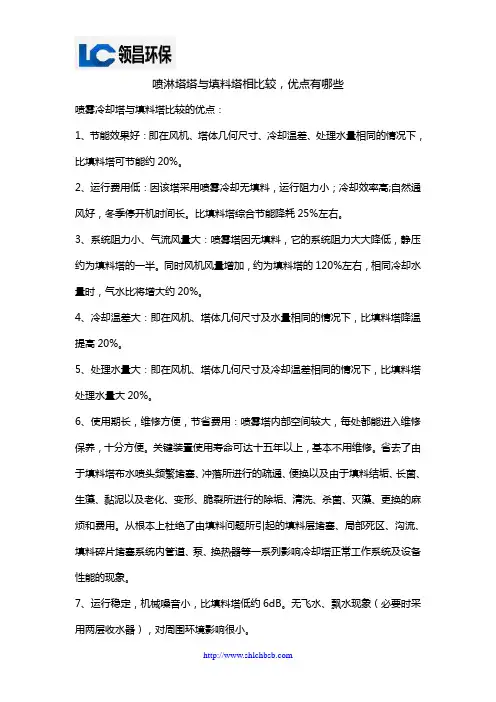

喷淋塔塔与填料塔相比较，优点有哪些喷雾冷却塔与填料塔比较的优点：1、节能效果好：即在风机、塔体几何尺寸、冷却温差、处理水量相同的情况下，比填料塔可节能约20%。
2、运行费用低：因该塔采用喷雾冷却无填料，运行阻力小；冷却效率高;自然通风好，冬季停开机时间长。
比填料塔综合节能降耗25%左右。
3、系统阻力小、气流风量大：喷雾塔因无填料，它的系统阻力大大降低，静压约为填料塔的一半。
同时风机风量增加，约为填料塔的120%左右，相同冷却水量时，气水比将增大约20%。
4、冷却温差大：即在风机、塔体几何尺寸及水量相同的情况下，比填料塔降温提高20%。
5、处理水量大：即在风机、塔体几何尺寸及冷却温差相同的情况下，比填料塔处理水量大20%。
6、使用期长，维修方便，节省费用：喷雾塔内部空间较大，每处都能进入维修保养，十分方便。
关键装置使用寿命可达十五年以上，基本不用维修。
省去了由于填料塔布水喷头频繁堵塞、冲落所进行的疏通、便换以及由于填料结垢、长菌、生藻、黏泥以及老化、变形、脆裂所进行的除垢、清洗、杀菌、灭藻、更换的麻烦和费用。
从根本上杜绝了由填料问题所引起的填料层堵塞、局部死区、沟流、填料碎片堵塞系统内管道、泵、换热器等一系列影响冷却塔正常工作系统及设备性能的现象。
7、运行稳定，机械噪音小，比填料塔低约6dB。
无飞水、飘水现象（必要时采用两层收水器），对周围环境影响很小。
8、能适用于高温、高浊、较大杂质循环水。
9、可将逆流填料塔改造成喷雾。
10、气水接触面积大、冷却幅度小、冷却效果好：喷雾塔独特的低压雾化装置，是应用旋转射流缩放喷射离心雾化原理，阻力很小，能在低压（约6mH2o）柱下，将水喷射成均匀雾滴。
并在一定范围内调整雾滴大小，以满足工作要求。
水被雾化后，其比表面积远大于水被填料分散成的薄膜状的比表面积，并能连续快捷地更新介质的传热传质界面，迅速将雾化流的潜热带走。
喷雾塔将雾化装置安装在进风口上沿平面上，水向上方喷射成雾状后，在塔内先上升后下落，与上升气流接触有顺流和逆流两个冷却过程，保证热交换时间。
凉水塔喷头工作原理凉水塔喷头是一种用于塔式冷却塔的主要设备之一，其作用是将水分散成雾状细小水滴，使其在空气流动的作用下与空气进行充分接触换热，从而达到冷却水的降温效果。
凉水塔喷头的工作原理与结构设计都直接影响着冷却塔的性能。
凉水塔喷头的工作原理：凉水塔喷头的工作原理源于斯特恩法则，即水分散成细小水滴后其表面积增大，从而提高了水与空气的接触面积，增加了换热效率。
在凉水塔的使用中，水被通过喷头将水分散成雾状细小水滴，然后这些水滴和空气一起进入冷却塔的填料层，紧密的接触和流动使得水和空气之间产生热量的传递作用，从而把水中的热量带走，并将其散发到对流介质空气中，使得水温降低。
而凉水塔喷头本身分为两个部分：进水和出水。
在凉水塔喷头的设计中，进水口的设计通常为喷嘴孔道，可以控制喷出水流的压力大小，以调整水滴的大小和出水量，从而调节水的散热效果。
而出水部分则是通过级数、分岔等结构将水散落在空气中，形成雾状水滴，增加了接触面积和冷却效果。
凉水塔喷头的结构设计：凉水塔喷头的结构设计在保证换热效率的前提下，应考虑节能绿色环保和使用寿命等因素。
常用的凉水塔喷头结构有平面则板式、网式和交叉式三种。
平面则板式喷头是一种刚性喷嘴喷头，其结构为板式的，具有坚固耐用的特点，适用于水流量较大的场合，但是其冷却性能相对比较一般。
网式喷头由许多圆柱体或六边形形状的细长管道组成，喷头内部断面呈现网状结构，水通过细长管道进入喷头，产生微小水滴，具有较高的冷却效能，但也存在堵塞的问题。
交叉式喷头由许多小圆环组成，喷头断面呈叉头状结构，水在喷头内交叉流动，产生雾状水滴。
其具有水量均匀、阻力低、不易被堵塞等优点，受到大量用户的青睐。
在结构设计方面，凉水塔喷头应考虑以下因素：水的流量和压力、雾滴大小、出水角度和喷头间距等因素，以及喷头材质、表面处理方式对其防腐耐用性的影响等。
总的来说，凉水塔喷头工作原理简单明了，但在实际应用中的结构设计和材料使用都需要考虑到环保和耐用等因素，以保证其高效节能和长期运行的稳定性。
喷雾冷却塔原理及特点1.喷雾冷却原理喷雾冷却塔通过将水以雾化的形式喷洒到空气中来实现空气冷却的过程。
当水以细小的水滴形式通过喷嘴得到喷射后，会与空气中的热量进行传质传热反应，从而使得空气降温。
喷雾冷却塔通常采用的是交流气流冷却形式，即通过使用强制通风系统将外部空气和内部空气进行对流，加速冷却效果。
2.特点（1）高效降温：喷雾冷却塔采用细小的水滴形式喷洒到空气中，增大了水和空气的接触面积，有利于热量的传质传热，能够达到较高的冷却效果。
相比于传统冷却方式，喷雾冷却塔在相同条件下可以实现更快速和更彻底的降温。
（2）节能环保：喷雾冷却塔的能耗相对较低，多采用水作为冷却介质，不像传统冷却方式需要使用更多的能源。
此外，喷雾冷却塔在冷却过程中不会产生污染物，对环境的影响较小，符合节能环保的要求。
（3）广泛应用：喷雾冷却塔的特点使其在许多工业和商业领域都有广泛的应用。
例如，在发电厂、化工厂和钢铁厂等工业场所，喷雾冷却塔可以帮助降低温度，稳定生产过程。
此外，喷雾冷却塔也常见于商业建筑物如办公大楼、商场和体育场馆，用于提供舒适的室内环境。
（4）具有调节性能：喷雾冷却塔能够根据实际需要进行调节，使得冷却效果更加灵活。
例如，可以调节喷雾量、水滴粒径等参数，以适应不同环境下的冷却要求。
（5）维护简单：喷雾冷却塔的结构相对简单，维护也相对容易。
通常只需要进行定期的清理和维修工作即可。
此外，由于采用水作为冷却介质，可以使用市政自来水或者回收水资源，降低了维护成本和用水成本。
综上所述，喷雾冷却塔通过利用喷雾冷却原理实现了高效降温、节能环保、广泛适用、调节性能强和维护简单等特点，使其成为现代工业生产和商业建筑中不可或缺的重要设备。
喷雾式冷却塔的计算说明
喷雾式冷却塔是一种利用水和空气进行热交换的设备，通过将水喷洒成雾状，通过与空气的接触，使水蒸发来吸收热量，从而达到冷却的目的。
计算喷雾式冷却塔的主要步骤如下：
1. 确定冷却塔的冷却负荷：冷却负荷可以根据需要冷却的介质的温度差、流量和比热容来计算得出。
2. 确定冷却水的流量：冷却水的流量需要根据冷却负荷和冷却水的温度差来确定。
3. 确定喷雾风量：喷雾风量需要根据冷却负荷和冷却水的蒸发量来确定，蒸发量可以通过水的蒸发潜热和冷却水的流量计算得出。
4. 根据冷却水的流量和喷雾风量确定喷雾水量。
5. 根据喷雾水量和喷嘴的数量和布置确定每个喷嘴的喷雾水量。
6. 根据冷却水的流量和喷雾水的温度差，计算冷却水和空气之间的热交换量。
7. 通过对比冷却负荷和冷却水和空气之间的热交换量，确定冷却塔的规格和参
数，包括塔的高度、直径、填料类型和填料高度等。
以上是喷雾式冷却塔的基本计算说明，实际的计算过程可能还涉及一些其他因素，例如冷却水的水质要求、环境温度和湿度等，以及对设备的选择和设计等方面。
因此，在进行具体的计算时，还需要根据实际情况进行综合考虑和调整。
JNPWF型喷雾科技玻璃钢冷却塔一、概述JNPWF型喷雾科技玻璃钢冷却塔是我公司研制开发包含多项专利技术的新一代循环水冷却塔，本塔采用上喷型喷雾通风雾化装置，由旋流雾化喷头、风叶、密封传动机构等三部分组成，利用液力驱动。
低压（0.08-0.16MPa）液流通过旋流物化喷头产生雾流，雾流的作用力启动密封传动机构和风叶作反向旋转，产生由下部导向雾流的空气，气水比可达1.0-1.3，雾化水滴与进塔空气在雾状条件下进行热交换，以取得预期的效果。
采用上喷型喷雾通风雾化装置改变了机械通风冷却塔的传统结构，不需要电力风机与淋水填料。
工艺结构变革，使本塔具有以下特点：●降温效果好塔内热水在雾状条件下与进塔空气进行热交换，传热面积和气水比大，气水间的传热与传质路线长，传热与传质充分，使塔的冷却能力增强，从而使降温效果显著。
●节能旋流雾化喷头工作压力所消耗的能耗与同规格机械通风冷却塔相比，综合节能效果大30-52%间。
●噪声低无电力风机，减少了电机和减速机等产生的噪声源，采用相应降噪措施后，特别适用于宾馆、饭店、医院、学校、居民区等。
●重量轻、结构简单、运行可靠、维护方便无电机与减速机、无淋水填料，使塔重量轻且结构简单。
接近塔底部的上喷型喷雾通风雾化装置是塔内唯一转动部件，其运行可靠，维护方便。
三、选塔须知1、为非标准工况时，可查热力性能曲线选塔。
若查不到或需要更精确计算时，应将降温要求和当地气象资料提供给本厂，由电算确定。
2、冷却塔进水温度，如需超过60℃时，在订货时应说明。
3、用冷却塔水盘作水池时，应注意水盘容积一般为名义冷却流量时1.5min左右的停留时间之量，另须安装“溢流管”、“补水管”等，应在订货时特别提出。
所增价格另算。
4、对噪声指标要求更高时，所增消声装置价格另算。
5、DFWNL-700P、GFWNL-600P以上型冷却塔采用多路支进水，主要是考虑冷却塔维护时兼顾满足生产需要。
6、地震烈度≤九度，最大风载700Pa。
浓雾再不见！解密消雾节水型冷却塔的工作
原理
消雾节水型冷却塔是一种高效、环保、节能的制冷设备，能帮助
企业减少能源消耗、降低污染物排放。
该设备的工作原理是在传统冷
却塔的基础上增设喷水雾化系统，通过喷雾降低空气中的热量和水分
子数量，从而降低雾霾浓度，提升设备运行效率和性能。
消雾节水型冷却塔主要由进水口、喷水雾化系统、分布板、填料、电机及传动装置等组成。
其中，喷水雾化系统是冷却塔的关键部件，
通过喷水实现局部能量的转移和平衡，将能量转移至水中并以水蒸气
形式排出。
同时，喷水雾化系统还可起到除尘、净化空气的作用，有
效降低空气中污染物的含量，减少对环境的污染。
在使用消雾节水型冷却塔时，需要注意以下几点：
1. 应安装在通风良好、空气流通的室外场所，以避免产生二次污染。
2. 应对喷水雾化系统进行定期维护和清洗，以保证设备的稳定性
和高效性。
3. 应当注意安装设备的位置和方向，以避免对周围环境和其他设
备造成干扰和影响。
消雾节水型冷却塔是一项值得推广和应用的环保新技术，不仅能够提高企业的生产效率和经济效益，还能够为我们的环境保护和节能减排事业做出贡献。
喷雾式冷却塔
简介
在发电、炼油、化工、制盐、造纸、钢铁及中央空调等行业工艺系统过程中所产生的废热要用冷却水导走，冷却水吸收废热后，使循环冷却水温升高，冷却塔的作用是将携带的冷却水在冷却塔内与空气进行热湿交换，空气带着冷却水的废热送入大气散发，使冷却水水温下降，将宝贵的水资源循环利用。
传统冷却塔是在塔顶用机力旋转风机抽风，使塔内产生负压，设定一定量的气流，机力的动力都是用电动机带动，较大的塔还需减速机减速才能保证风机的额定转速。
冷却塔的热交换大部分是在淋水填料散热片中进行的，填料的形状越复杂，水流速度越缓慢，同时所产生的风的阻力也大，为了减小风阻，就得减少填料表面的复杂形状，这个矛盾的统一，也就是散热和风阻的最佳点，一直是冷却塔人在不断研究、总结、追求的。
至今谁都不敢说自己的填料是最好的，只能说是比较好的或比以前更好。
喷雾式冷却塔不用淋水填料片散热，降低了通风阻力，增加了进塔气流，使雾珠在塔内充分散热。
喷雾喷头，也叫雾化喷头，旋转雾化装置。
旋流雾化喷头在布水系统中为末端装置，冷却水在一定压力下进入旋流装置空腔，在芯柱的作用下使水流旋转着从喷口成30°锥形角向上喷射成小颗粒雾珠。
雾珠受两种力量向上升：
1.系统循环冷却水给喷雾装置的水压，使水向上喷射。
2.冷却塔塔顶的机械抽风使塔腔成负压，新鲜空气从塔底进风窗处补充。
因此，塔内的空气气流也推动雾珠上升。
雾珠在上升的过程中相互的碰撞颗粒合拼体积增大，和受地心引力作用达到一定高度时开始下落，但还有一部分小颗粒在下降的过程中又受上升气流的推动而呈悬浮状，继续碰撞最后下落，剩下的是蒸发的水蒸气和很细小的雾状水珠顺风向上经收水器，也叫气水分离器，将细雾珠在收水器片上碰撞成大颗粒水珠下落。
收水器的截面形状决定着收水效率和通风阻力。
带着湿度的热空气（也叫湿热饱和空气）送入大气，落下的释放了热量的水珠由集水盘集中集中回用，整个冷却塔的冷却任务完成。
这种形式的冷却方式是雾珠直接与气流接触，因此，单位体积的水珠越多越细，分散后雾珠的表面积越大，与空气接触的面积越大，所以冷却效果越好。
以上所述的冷却塔塔腔不用填料散热片，仅有布水管和喷头及收水器。
因此为中空喷雾冷却塔。
中空喷雾冷却塔利用雾流喷头，喷雾时无中空实心锥形喷射角，上喷式布置，喷头为多个成套组装在塔腔内均匀固定布置，布水均匀无盲区，充分利用了塔腔空间，塔顶机械抽风，使进塔空气与雾珠进行热交换。
喷雾装置喷孔大，一般杂质（直径不大于5mm）不会堵塞喷孔，由于无填料，杂质在塔内无处结垢，特别适用于钢铁行业的工艺用水。
旋转喷雾冷却塔
旋转喷雾冷却塔就是利用旋流喷雾装置，也就是雾化喷头。
在利用进塔循环冷却水的压力和流量进雾化射流喷头喷出水雾时，所产生的推力，这个推力对喷头本身有着一种反作用力。
再利用这个反作用力作圆周运动，使旋转喷雾装置旋转，旋转装置的下部装有抽风叶片，旋转喷雾装置的圆周运动设有导风筒，使产生的风向上流动与雾珠进行热交换，加速了冷却。
如此整个装置是利用喷射水成雾产生的推力使装置在旋转着喷水。
这种旋转喷雾撒水装置与中空喷雾的喷雾装置区别在于：旋转喷雾装置是自带风机抽风省去中空喷雾塔顶机械抽风装置所需的功耗，塔体本身零电耗而节能。
值得注意的是，旋转喷雾冷却塔是受进塔水压的作用而旋转的，因此进塔水压的给定是至关重要的。
水压过低，一不能成雾，二不能推动装置旋转而无气流冷却，而且撒水不均匀。
水压过高，旋转速度加快，喷头喷撒出的水雾珠圆心离心力太大造成壁流，影响冷却效果。
同时喷头的喷撒面出现漂溅水，浪费水资源。
那么合理的进塔水压多少为好，一般在0.07Mpa～0.16Mpa之间均能有效成雾，如果在系统设计时的全压过大，必须在供货设计时告知，在塔的设计时加以有效处理。
旋转喷雾冷却塔，对被冷却水的水质要求很高，一般是自来水或干净的湖水即可满足。
由于冷却过程也是蒸发的过程，因此冷却水会因为蒸发面损失一部分干净的水，剩下的水中杂质会越来越浓，而造
成结垢。
一旦旋转喷雾装置在使用过程中不转，很可能是旋转部位有杂质长住，必须经专业人员拆开清理。
南京大洋冷却塔股份有限公司。
