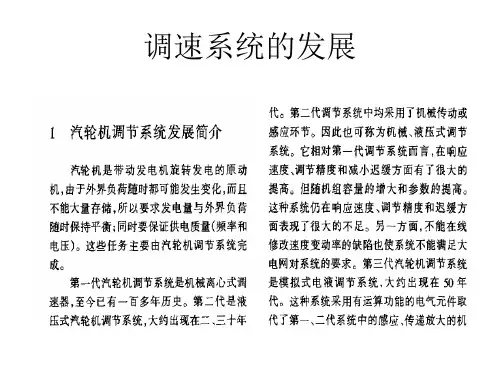

调速系统

汽轮机调速系统的组成和工作原理1.信号采集与处理单元：主要负责采集汽轮机转速、负荷、温度等信号，并进行处理与计算，产生控制信号。

2.控制阀系统或喷油系统：根据信号采集与处理单元的输出信号，控制汽轮机进气量、蒸汽流量或燃油喷射量，从而调节汽轮机的转速。

3.调速器：用于调整调速系统的参数、控制模式和条件，通过切换不同模式和参数，实现不同工况下汽轮机的稳定运行。

4.速度控制器：负责测量汽轮机的转速，并将实际转速与设定转速进行比较，产生控制信号，用于调节控制阀或喷油系统。

5.负荷控制回路：用于监测汽轮机负荷变化，并根据负荷需求调整汽轮机的转速。

6.功率调节回路：通过测量汽轮机输出功率，与设定功率进行比较，并根据偏差调整汽轮机控制阀或喷油系统，以实现功率的稳定调节。

1.初始状态下，汽轮机启动后，控制阀或喷油系统关闭，转速较低。

2.信号采集与处理单元采集汽轮机转速信号，并与设定转速信号进行比较，产生偏差信号。

3.速度控制器接收偏差信号，并产生控制信号，将其发送给控制阀或喷油系统。

4.控制阀或喷油系统根据控制信号的大小，调节汽轮机的进气量、蒸汽流量或燃油喷射量，使转速逐渐接近设定转速。

5.速度控制器持续监测转速，并根据实际转速与设定转速的偏差，调整控制信号的大小，继续调节控制阀或喷油系统，以达到维持设定转速的目标。

6.同时，负荷控制回路和功率调节回路检测并调节负荷和功率，以确保汽轮机在稳定工况下工作。

需要注意的是，汽轮机调速系统的设计和运行需要具备高度的稳定性和可靠性，因为汽轮机工作时可能面临负荷变化、突然断电或故障等情况，调速系统的响应速度和精度对汽轮机的工作性能和安全运行至关重要。

因此，在设计调速系统时，需要充分考虑系统的鲁棒性、故障检测和容错能力等因素。

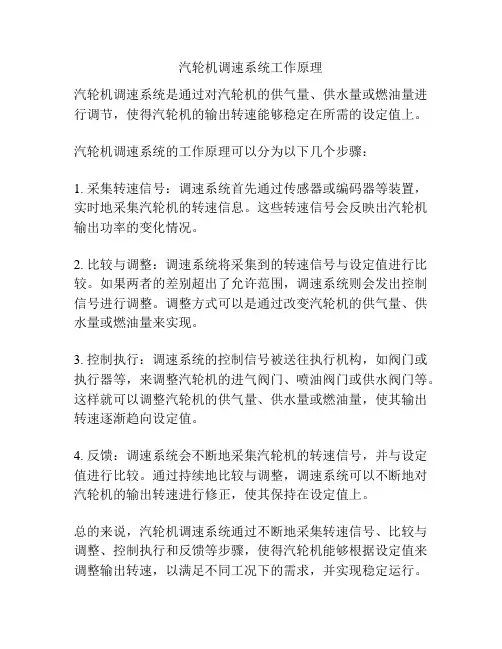

汽轮机调速系统工作原理
汽轮机调速系统是通过对汽轮机的供气量、供水量或燃油量进行调节，使得汽轮机的输出转速能够稳定在所需的设定值上。

汽轮机调速系统的工作原理可以分为以下几个步骤：
1. 采集转速信号：调速系统首先通过传感器或编码器等装置，实时地采集汽轮机的转速信息。

这些转速信号会反映出汽轮机输出功率的变化情况。

2. 比较与调整：调速系统将采集到的转速信号与设定值进行比较。

如果两者的差别超出了允许范围，调速系统则会发出控制信号进行调整。

调整方式可以是通过改变汽轮机的供气量、供水量或燃油量来实现。

3. 控制执行：调速系统的控制信号被送往执行机构，如阀门或执行器等，来调整汽轮机的进气阀门、喷油阀门或供水阀门等。

这样就可以调整汽轮机的供气量、供水量或燃油量，使其输出转速逐渐趋向设定值。

4. 反馈：调速系统会不断地采集汽轮机的转速信号，并与设定值进行比较。

通过持续地比较与调整，调速系统可以不断地对汽轮机的输出转速进行修正，使其保持在设定值上。

总的来说，汽轮机调速系统通过不断地采集转速信号、比较与调整、控制执行和反馈等步骤，使得汽轮机能够根据设定值来调整输出转速，以满足不同工况下的需求，并实现稳定运行。

汽轮机调速系统的原理
汽轮机调速系统是通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制的。

其基本原理是根据转速信号对进气量或出力负荷进行反馈调节，使汽轮机转速维持在设定值附近。

调速系统通常由三部分组成：传感器、调节器和执行机构。

传感器用于测量汽轮机的转速，反馈给调节器。

调节器根据转速信号与设定值之间的差异，生成控制信号。

执行机构将控制信号转换为调节阀或调节装置的动作，调节汽轮机的进气量或出力负荷。

在调速系统的工作过程中，当汽轮机的转速低于设定值时，调节器会发出使进气量增加或出力负荷减小的信号，使汽轮机的转速上升。

反之，当转速高于设定值时，调节器会发出使进气量减少或出力负荷增加的信号，使汽轮机的转速降低。

调速系统的关键在于传感器的准确性和调节器的响应速度。

传感器应具备快速、准确地测量汽轮机转速的能力，以便及时提供反馈信号。

调节器需要能够根据转速信号的变化快速调整控制信号，以保持转速的稳定。

总结而言，汽轮机调速系统的原理是基于转速信号的反馈调节，通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制。

通过传感器、调节器和执行机构的协调工作，使汽轮机的转速能够保持在设定值附近。

交流调速系统的分类及性能由异步电动机转速表达式可知，转变频率、转差率S、磁极对数p均可实现对沟通电动机的速度调整。

有用中，沟通调速方式大致有以下几种：变极调速转子串电阻调速串级调速调压调速电磁调速异步电动机变频调速无换向器电动机调速1．变极调速通过转变异步电动机的绕组极数来转变其同步转速。

该方式为有级调速，异步电动机的转速不能连续变化，只应用于一些特别的场合，只能达到大范围粗调的目的。

变极调速只用于特地生产的变极多速鼠笼型异步电动机，通过转变定子绕组的联接或另设绕组的方法可得到D/YY、Y/YY双速电动机、三速、四速等电动机。

2．转子串电阻调速通过转变串联于转子电路中的电阻阻值来转变电动机的转差率，进而达到调速的目的。

因串联电阻的阻值可多级转变，故可实现多种速度的调速。

这种方式结构简洁，价格廉价，操作便利；但由于转差功率损耗在电阻上，效率随着转差率增加而下降，同时其机械特性比较软，只适合于调速性能要求不高的场合。

这种调速方式只适用于绕线式转子异步电动机。

3．串级调速通过在异步电动机的转子侧接一个二极管或晶闸管整流桥，将转差频率沟通电变为直流电，再用直流电机旋转变流机组或逆变器将转差功率返回电源，或直接将转差功率变为机械能加以利用。

串级调速在风机、泵类等传动系统上广泛采纳。

这种调速方法常用的结构方案有：电气串级方式、电动机串级方式、低同步串级调速方式、超同步串级调速。

该方法适用于绕线式异步电机。

4．调压调速这是将晶闸管反并联连接，构成沟通调速电路，通过调整晶闸管的触发角，转变异步电动机的端电压进行调速（如图6-5所示）。

这种方式也转变转差率S，转差功率消耗在转子回路中，效率较低，仅适用于特别笼型电动机（例如深槽电动机等高转差率电动机）和绕线转子等小容量电动机。

通常这种调速方法应构成转速或电压闭环，才能实际应用。

5．电磁调速异步电动机这种系统是在异步电动机与负载之间通过电磁耦合来传递机械功率，调整电磁耦合器的励磁，可调整转差率S的大小，从而达到调速的目的。

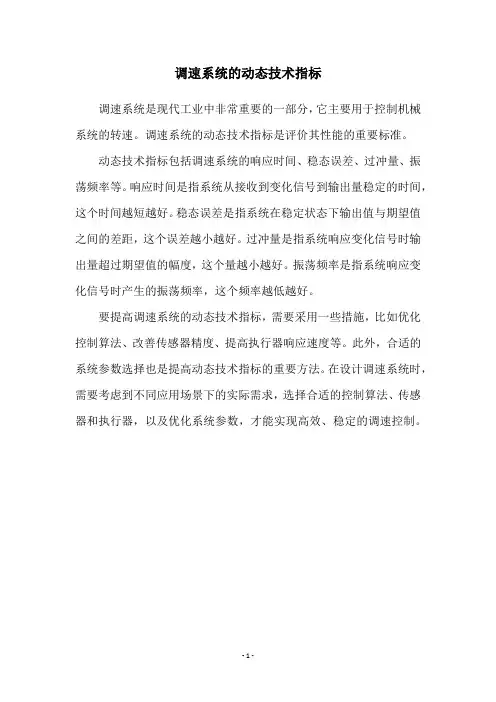

调速系统的动态技术指标
调速系统是现代工业中非常重要的一部分，它主要用于控制机械系统的转速。

调速系统的动态技术指标是评价其性能的重要标准。

动态技术指标包括调速系统的响应时间、稳态误差、过冲量、振荡频率等。

响应时间是指系统从接收到变化信号到输出量稳定的时间，这个时间越短越好。

稳态误差是指系统在稳定状态下输出值与期望值之间的差距，这个误差越小越好。

过冲量是指系统响应变化信号时输出量超过期望值的幅度，这个量越小越好。

振荡频率是指系统响应变化信号时产生的振荡频率，这个频率越低越好。

要提高调速系统的动态技术指标，需要采用一些措施，比如优化控制算法、改善传感器精度、提高执行器响应速度等。

此外，合适的系统参数选择也是提高动态技术指标的重要方法。

在设计调速系统时，需要考虑到不同应用场景下的实际需求，选择合适的控制算法、传感器和执行器，以及优化系统参数，才能实现高效、稳定的调速控制。

- 1 -。

汽轮机调速系统的工作原理
汽轮机调速系统是一种用于控制汽轮机转速的系统，其工作原理基本上是通过调节汽轮机的负载来实现转速的稳定。

具体来说，汽轮机调速系统由以下几个主要组成部分构成：
1. 传感器：通过感知汽轮机的转速和负载情况，将信号传递给调速器。

2. 调速器：接收传感器的信号，并根据设定的转速使命令，计算出控制信号。

3. 执行器：接收控制信号，通过调节负载来改变汽轮机的输出功率，进而实现转速的调节。

4. 反馈回路：将汽轮机实际转速的信息反馈给调速器，以便及时调整控制信号。

当汽轮机的转速发生变化时，传感器感知到这些变化并将信号传递给调速器。

调速器根据接收到的信号和设定的转速使命，计算出相应的控制信号。

控制信号经过执行器传递给汽轮机，执行器根据控制信号的大小调节负载，从而改变汽轮机的输出功率。

同时，反馈回路实时地将汽轮机的实际转速信息传递给调速器。

调速器通过与设定的转速使命进行比较，计算出新的控制信号。

这个过程不断循环，直到汽轮机的实际转速稳定在设定值附近。

总的来说，汽轮机调速系统通过不断调节负载，使汽轮机的实际转速与设定值保持一致。

这样可以确保汽轮机在运行过程中稳定可靠地工作。

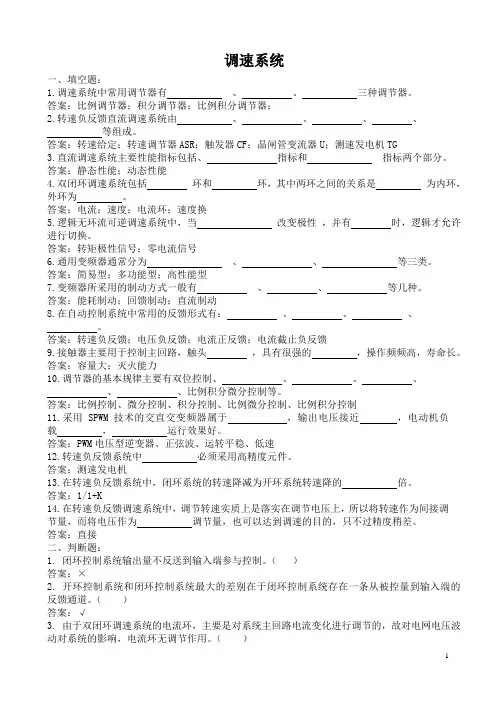

调速系统一、填空题：1.调速系统中常用调节器有、、三种调节器。

答案：比例调节器；积分调节器；比例积分调节器；2.转速负反馈直流调速系统由、、、、等组成。

答案：转速给定；转速调节器ASR；触发器CF；晶闸管变流器U；测速发电机TG3.直流调速系统主要性能指标包括、指标和指标两个部分。

答案：静态性能；动态性能4.双闭环调速系统包括环和环，其中两环之间的关系是为内环，外环为。

答案：电流；速度；电流环；速度换5.逻辑无环流可逆调速系统中，当改变极性，并有时，逻辑才允许进行切换。

答案：转矩极性信号；零电流信号6.通用变频器通常分为、、等三类。

答案：简易型；多功能型；高性能型7.变频器所采用的制动方式一般有、、等几种。

答案：能耗制动；回馈制动；直流制动8.在自动控制系统中常用的反馈形式有：、、、。

答案：转速负反馈；电压负反馈；电流正反馈；电流截止负反馈9.接触器主要用于控制主回路，触头，具有很强的，操作频频高，寿命长。

答案：容量大；灭火能力10.调节器的基本规律主要有双位控制、、、、、、比例积分微分控制等。

答案：比例控制、微分控制、积分控制、比例微分控制、比例积分控制11.采用SPWM技术的交直交变频器属于，输出电压接近，电动机负载，运行效果好。

答案：PWM电压型逆变器、正弦波、运转平稳、低速12.转速负反馈系统中必须采用高精度元件。

答案：测速发电机13.在转速负反馈系统中，闭环系统的转速降减为开环系统转速降的倍。

答案：1/1+K14.在转速负反馈调速系统中，调节转速实质上是落实在调节电压上，所以将转速作为间接调节量，而将电压作为调节量，也可以达到调速的目的，只不过精度稍差。

答案：直接二、判断题：1. 闭环控制系统输出量不反送到输入端参与控制。

（）答案：×2. 开环控制系统和闭环控制系统最大的差别在于闭环控制系统存在一条从被控量到输入端的反馈通道。

（）答案：√3. 由于双闭环调速系统的电流环，主要是对系统主回路电流变化进行调节的，故对电网电压波动对系统的影响，电流环无调节作用。

汽轮机调速系统1. 引言汽轮机调速系统是汽轮机发电站中的重要控制系统之一，它通过调整汽轮机的转速来实现发电机的稳定运行。

本文将介绍汽轮机调速系统的工作原理、组成部分以及常见故障排除方法。

2. 工作原理汽轮机调速系统的工作原理是通过控制汽轮机的供汽量来调节转速。

具体而言，当发电负荷发生变化时，调速系统会感知到负荷变化，并相应地调整汽轮机进汽阀的开度，以保持发电机的稳定输出电压和频率。

3. 组成部分汽轮机调速系统主要由以下几个组成部分构成：3.1 调速器调速器是整个调速系统的核心部分，它负责接收负荷变化信号并将其转化为对进汽阀开度的控制信号。

调速器通常采用PID控制算法来实现对汽轮机转速的精确控制。

3.2 速度传感器速度传感器用于测量汽轮机的转速，并将转速信号反馈给调速器以进行控制。

常见的速度传感器有霍尔传感器、光电传感器等。

3.3 进汽阀进汽阀负责控制汽轮机的供汽量，它根据调速器的控制信号来调整阀门的开度，以实现对汽轮机转速的调节。

3.4 负荷传感器负荷传感器用于感知发电负荷的变化，并将变化信号反馈给调速器。

根据负荷的变化情况，调速器能够相应地调整进汽阀的开度。

4. 常见故障排除方法汽轮机调速系统可能会出现各种故障，常见的故障包括传感器故障、阀门漏气、控制回路故障等。

下面是一些常见故障的排除方法：4.1 传感器故障当速度传感器或负荷传感器发生故障时，调速系统无法正常感知负荷变化，进而无法对进汽阀进行正确的调节。

此时，应检查传感器的连接情况，确认传感器是否损坏，并及时更换故障传感器。

4.2 阀门漏气阀门漏气会导致汽轮机调速系统失去对进汽阀的精确控制，造成转速不稳定甚至失速。

在排除阀门漏气的故障时，首先要检查阀门的密封情况，如有泄漏现象应及时进行维修或更换。

4.3 控制回路故障控制回路故障可能会导致调速系统无法正确计算并输出控制信号，导致汽轮机转速不稳定。

在排除控制回路故障时，需要检查控制回路的连接情况，确认各个元件是否正常工作，并对故障元件进行修理或更换。

电动机调速系统详细原理电动机调速系统（Electric Motor Speed Control System）是通过控制电动机的输入电压或输入电流来调节电动机的转速，以满足不同的工作要求。

电动机调速系统广泛应用于工业生产中的各种机械设备，如风机、水泵、压缩机等。

接下来，我将详细介绍电动机调速系统的原理。

1.电动机调速系统的基本组成传感器：传感器是用于测量电动机运行状态的装置，根据需要可选择转速传感器、功率传感器、电流传感器等。

控制器：控制器是电动机调速系统的核心部件，主要功能是根据传感器的信号进行处理和控制，控制输入电压或输入电流的大小，以调节电动机的转速。

执行机构：执行机构是控制器所输出的指令信号的执行者，常用的执行机构有可变频率驱动器（VFD）和直流调速器。

2.电动机调速系统的工作原理(1)开环控制在开环控制中，控制器通过传感器测量电动机运行状态的信号，通过计算和对比实际值与设定值的差异，决定输出信号的大小，控制输入电压或输入电流的改变，从而调节电动机的转速。

开环控制系统的特点是简单，但对于外界环境变化较敏感，无法保证精确的转速控制。

(2)闭环控制在闭环控制中，控制器通过传感器测量电动机运行状态的信号，并将其与设定值进行比较，得到误差信号。

然后，控制器根据误差信号，通过算法进行处理，并输出控制信号，调节输入电压或输入电流，使得误差减小，从而实现转速的闭环控制。

闭环控制系统的优点是精度高，对外界环境的干扰具有较好的鲁棒性。

3.电动机调速系统的控制策略(1)脉宽调制（PWM）控制脉宽调制是一种常用的控制方法，通过改变脉冲信号的占空比来调节电压或电流的大小，从而控制电动机的转速。

具体而言，控制器会周期性地发送一系列的脉冲信号，其中脉冲的高电平时间与控制信号的大小成正比，低电平时间则与控制信号的大小成反比。

通过适当调整脉冲信号的占空比，可以实现电动机的平滑调速。

(2)可变频率调速（VFD）控制可变频率调速是一种通过改变电动机输入电压的频率来实现调速的方法。

汽轮机调速系统工作原理
汽轮机调速系统的工作原理如下：
1. 传感器检测：汽轮机调速系统首先通过安装在汽轮机轴上的传感器对转速进行检测。

传感器可以根据转轮或齿轮的旋转来产生相应的脉冲信号。

2. 脉冲信号处理：系统将传感器检测到的脉冲信号送入脉冲信号处理器中，对信号进行放大、滤波和频率测量等处理。

处理之后的信号会反映汽轮机的转速信息。

3. 控制器计算：控制器是汽轮机调速系统的核心部分。

它根据从脉冲信号处理器接收到的转速信号，进行控制器计算和逻辑判断。

控制器可以通过PID控制算法或其他控制算法来确定
调速阀的调整量。

4. 调速阀控制：控制器通过电磁阀控制调速阀的开启和关闭，以调整汽轮机的负荷。

当转速偏离设定值时，控制器会发出相应的控制信号，通过调速阀调整汽轮机的燃料供应量或蒸汽进入量，使转速回归到设定的值。

5. 反馈控制：调速系统还可以通过反馈控制来实现更精确的转速控制。

例如，系统可以通过安装在汽轮机轴上的速度传感器，实时监测汽轮机的转速，将实际转速与设定转速进行比较，并根据偏差大小进行修正。

这样可以提高汽轮机的转速控制精度。

通过以上的工作原理，汽轮机调速系统能够实现对汽轮机转速
的精确控制，确保汽轮机在不同工况下稳定运行，并且能够快速响应负荷变化，维持系统的稳定性。

常用调速系统的原理及应用一、调速系统的概述调速系统是一种用来控制机械运行速度的系统，广泛应用于各个领域，包括工业生产、能源、交通运输等。

调速系统的设计和应用对于提高生产效率、降低能耗、增加运输的安全性都具有重要作用。

二、调速系统的原理及种类常用的调速系统根据原理可以分为机械调速系统和电子调速系统两大类。

1. 机械调速系统机械调速系统是通过改变传动机构的传动比来实现调速的。

常见的机械调速系统包括带轮和皮带传动、齿轮传动等。

机械调速系统的优点是结构简单、可靠性高，但是调节范围有限。

2. 电子调速系统电子调速系统是通过电子器件来实现调速的。

常见的电子调速系统包括变频调速系统、伺服调速系统等。

电子调速系统具有调节范围大、精度高、反应速度快等优点。

三、常用调速系统的应用领域1. 工业生产调速系统在工业生产中应用广泛，可以用来控制各种设备的运行速度，如风机、泵站、压缩机等。

通过合理的调速系统设计和应用，可以提高生产效率、降低能耗，从而达到节约成本的目的。

2. 能源领域调速系统在能源领域中的应用非常重要。

例如，风力发电机组使用调速系统来自动调节风轮的转速，以使风力发电机组始终在最佳工作状态下工作，提高发电效率。

同样，水力发电站也需要调速系统来控制水轮机的转速，以保持稳定的发电效率。

3. 交通运输调速系统在交通运输领域中也有广泛的应用。

例如，在铁路交通中，调速系统可以用来控制电动机车的运行速度，从而实现列车的平稳行驶和准时到达。

在汽车领域，车辆的发动机也需要调速系统来控制转速，以提供适当的动力输出。

4. 其他领域除了以上三个主要应用领域外，调速系统还在其他领域中得到广泛应用。

例如，食品加工、纺织、化工等工业生产中的各种设备都需要调速系统。

同时，电梯、升降机等都需要调速系统来确保运行的安全性。

四、总结调速系统作为一种用于控制机械运行速度的系统，在工业生产、能源、交通运输等领域中起着重要作用。

常用的调速系统包括机械调速系统和电子调速系统，各有其优缺点。

自动调速系统的简单原理
自动调速系统（Automatic Speed Control System，简称ASC）是一种用于控制机械设备的速度的系统。

它基于传感器和反馈机制，自动调整设备的运行速度，以使其保持在预定的目标速度范围内。

ASC的工作原理可以简单描述为以下几个步骤：
1. 传感器检测速度：ASC系统通常配备有速度传感器，用于检测设备当前的运行速度。

2. 目标速度设定：操作员可以设定目标速度，即期望设备保持的速度范围。

3. 比较和误差计算：ASC系统将当前检测到的速度值与目标速度进行比较，并计算出速度误差。

4. 控制信号生成：根据速度误差，ASC系统使用控制算法生成控制信号，该信号用于调整设备的驱动力或能量输入，以改变设备的运行速度。

5. 调整设备速度：控制信号被送到设备的执行机构（例如电动马达或调速阀），通过改变能量输入或阻力来调整设备的速度。

6. 反馈控制：设备的运行速度变化会被传感器实时监测，并反馈给ASC系统。

ASC系统通过不断比较目标速度和实际速度，并根据反馈信号进行调整，以使设备的速度尽可能接近目标速度。

通过以上的反馈控制循环，ASC系统能够实现对设备速度的自动调整，使设备能够稳定地运行在预定的速度范围内。

这种自动调速系统广泛应用于各种机械设备，例如发动机、电动机和风力发电机等。
