习题系统分析1

信息管理与信息系统第一章信息系统项目管理一、选择题A.单选题1.从社会经济发展的角度来看，信息化是指（ D）。

A．计算机和网络的应用规模与效益不断增长的过程B．计算机硬件产业、软件产业、信息服务产业不断发展的过程C．社会上进行交换的信息量不断增长的过程D．人们的信息活动的规模不断扩大以致在国民经济中起主导作用的过程2．项目主要管理人员应参与（ D ）。

A．系统规划 B．系统设计 C．系统分析 D．系统开发和运行全过程B.多选题1. IT项目风险识别的方法有（ABCD ）。

A．专家调查法 B．面谈或访谈法 C．鱼骨图法 D．风险分解结构法第二章信息系统工程体系一、单选题1．用户开发应用系统的主要手段是（A ）。

A．生命周期法 B．原型法 C．第四代语言D．面向对象方法2．系统规划的主要任务是（ A ）。

A．明确组织的信息需求、制定系统总体结构方案B．对系统进行经济、技术和使用方面的可行性研究C．选择计算机和网络系统的方案D．确定软件系统的模块结构3．RUP中的软件生命周期在时间上被分解成四个顺序的阶段，分别是初始阶段，细化阶段，构造阶段和交付阶段，每个阶段结束于一个主要的里程碑，构造阶段结束时的里程碑是（ B）。

A．生命周期目标里程碑 B．初始功能里程碑C．产品发布里程碑 D．生命周期结构里程碑4．RUP中的软件生命周期中初始阶段结束时的里程碑是（ D）。

A．初始功能里程碑 B．生命周期结构里程碑C．产品发布里程碑 D．生命周期目标里程碑5.在原型法中，原型是开发系统的（ A）。

A. 反映用户最基本需求的可以运行的实验模型B. 某一主要部分的详细设计方案（物理模型）C. 反映用户需求的逻辑模型D. 反映用户全部需求符合系统开发规范的应用软件程序6.信息系统开发方法有哪些（ A ）。

A. 原型法B. BSP法C. CSF法D. CASE法B.多选题1. 对于结构化设计思想的描述（ ABC ）是正确的。

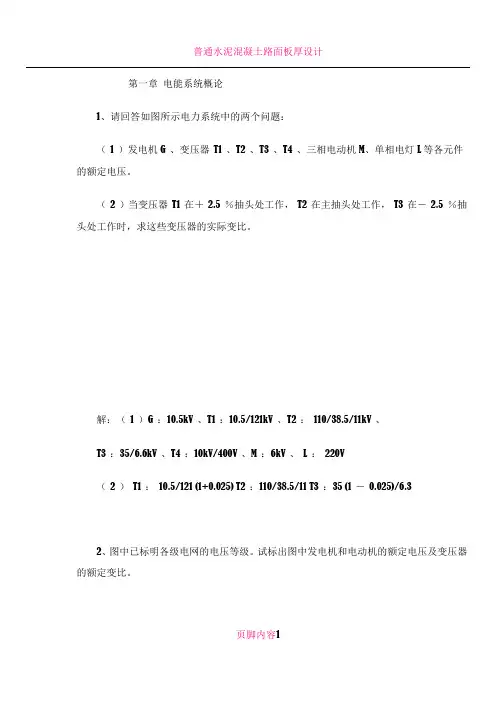

第一章电能系统概论1、请回答如图所示电力系统中的两个问题：（1 ）发电机G 、变压器T1 、T2 、T3 、T4 、三相电动机M、单相电灯L等各元件的额定电压。

（2 ）当变压器T1 在＋2.5 ％抽头处工作，T2 在主抽头处工作，T3 在－2.5 ％抽头处工作时，求这些变压器的实际变比。

解：（1 ）G ：10.5kV 、T1 ：10.5/121kV 、T2 ：110/38.5/11kV 、T3 ：35/6.6kV 、T4 ：10kV/400V 、M ：6kV 、L ：220V（2 ）T1 ：10.5/121 (1+0.025) T2 ：110/38.5/11 T3 ：35 (1 －0.025)/6.32、图中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

页脚内容1解：G ：10.5kV 、M1 ：6kV 、M2 ：6kV 、T1 ：10.5/242kV 、T2 ：220/121/6.3kV 、T3 ：220/38.5kV 、T4 ：10.5/3.15kV3、电力系统接线如图所示，电网各级电压示于图中。

试求：（1 ）发电机G 和变压器T1 、T2 、T3 高低侧的额定电压。

（2 ）设变压器T1 工作于＋2.5 ％抽头，T2 工作于主抽头，T3 工作于－2.5 ％抽头，求这些变压器的实际变比。

页脚内容2解：（1 ）G ：10.5kV 、T1 ：10.5/121kV 、T2 ：110/38.5kV 、T3 ：35/11kV(2)T1 ：121(1+0.025)/10.5 T2 ：110/38.5 T3 ：35(1-0.05)/11第二章电力系统元件及其参数1、某发电厂装设一台三相三绕组变压器，额定容量SN=60MVA，额定电压为121/38.5/10.5kV ，各绕组容量比为100/100/100 ，两两绕组间的短路电压为UK(1-2)%=17，UK(3-1)%=10.5，UK(2-3)%=6, 空载损耗为P0=150KW。

1、（）通常由四部分组成：数据流名、别名、组成和注释。

A.数据流条目B.数据项条目C.加工说明D.文件条目正确答案：A2、数据流程图是描述信息系统的( )。

A.决策模型的主要工具B.逻辑模型的主要工具C.优化模型的主要工具D.物理模型的主要工具正确答案：B3、系统分析报告的主体中包括（）。

A.数据流图、数据字典、加工说明B.系统结构图、子系统分布图、模块图C.数据流、数据条目、数据项D.数据流、文件、文件条目正确答案：A4、（）是开发单位与用户间交流的桥梁，同时也是系统设计的基础和依据。

A.系统开发计划书B.系统设计说明书C.系统分析报告D.可行性分析报告5、数据流（）A.也可以用来表示数据文件的存储操作B.不可以用来表示数据文件的存储操作C.必须流向外部实体D.不应该仅是一项数据正确答案：A二、多选题1、下列工作中，属于系统分析阶段的是（）。

A.系统详细调查B.现行系统分析C.绘制数据流图D.绘制模块结构图正确答案：A、B、C2、系统分析阶段的主要工作是：（）A.分析与确定系统目标，确定子系统的组成及功能，拟定实施方案；B.描述新系统的逻辑模型；C.对当前系统进行初步调查，确定初步的需求分析。

D.编制系统分析说明书；正确答案：B、D3、以下不是系统分析阶段的目标的是（）。

A.代码设计B.程序设计C.系统逻辑设计正确答案：A、B、D4、在系统分析阶段中常使用的图形工具有（）。

A.组织结构图B.数据流程图C.盒图D.程序流程图正确答案：A、B5、数据字典的类型条目有（）。

A.文件条目B.数据项条目C.加工条目D.数据流条目正确答案：A、B、D三、判断题1、系统分析的过程事实上就是确定子系统功能的过程。

需要考虑如下几个原则：可控制性原则、功能聚合性原则、数据标准化原则。

（）正确答案：错2、数据流图是便于用户理解系统数据流程的图形表示。

它能精确地在逻辑上描述系统的功能、输入、输出和数据存贮等，而摆脱了其物理内容。

1－2，电力系统的部分接线如图1－2，各电压级的额定电压及功率输送方向表于图中。

试求：（1）发电机及各变压器高低绕组的额定电压；（2）各变压器的额定变比；（3）设变压器T－1工作于+5%抽头，T－2,T－4工作于主抽头，T－3工作于－2.5%抽头时，各变压器的实际变比。

解：(1) 总的原则：发电机的额定电压比同电压级网络的额定电压高5％；变压器一次侧额定电压等于同电压级网络的额定电压高，二次侧额定电压比同电压级网络的额定电压高10％。

其中，变压器受功率侧为一次侧，输功率侧为二次侧。

发电机：变压器T—1:变压器T—2:变压器T—3:变压器T—4:(2) 各变压器的额定变比变压器T—1:变压器T—2:变压器T—3:变压器T—4:(3) 各变压器的实际变比变压器T—1:变压器T—2:变压器T—3:变压器T—4:1－3，电力系统的部分接线如图1－3，网络的额定电压已经标明图中。

试求：（1）发电机，电动机及变压器高，中，低压绕组的额定电压；（2）设变压器T－1高压侧工作于+2.5%抽头，中压侧工作于+5%抽头；T－2工作于额定抽头；T－3工作于－ 2.5%抽头时，各变压器的实际变比。

解(1) 发电机：网络无此电压等级，此电压为发电机专用额定电压，故。

变压器T—1：一次侧与发电机直接连接，故其额定电压等于发电机的额定电压；二次侧额定电压高于网络额定电压10％，故T—1的额定电压为。

变压器T—2：一次侧额定电压等于网络额定电压，二次侧额定电压高于网络额定电压10％，故T—2的额定电压为。

变压器T—3：一次侧额定电压等于网络额定电压，二次侧与负荷直接连接，其额定电压应高于网络额定电压5％，因此T—3的额定电压为。

电动机：其额定电压等于网络额定电压。

(2)各变压器的实际变比为变压器T—1:变压器T—2:变压器T—3:[例2-1]一条220kV的输电线,长180km,导线为LGJ-400(直径2.8cm),水平排列,相间距7m,求该线路的R,X,B,并画等值电路.解:电阻:电抗:电纳:等值电路:[例2-2]220kV架空线,水平排列,相间距7m，每相为分裂导线，计算直径21.88mm，分裂间距400mm，求每相单位长度的电阻、电抗和电纳。

系统分析与设计课后习题答案1.软件工程的概念是在（）年被首次提出的。

A.1949B.1968(正确答案)C.1972D.19892.下列不属于软件工程的目标的一项是（）。

A.提高软件产品的质量B.提高软件产品的可靠性与C.减少软件产品的需求(正确答案)D.控制软件产品的开发成本3.软件危机产生的主要原因是（）。

A.软件工具落后B.软件生产能力不足C.对软件认识不够D.软件本身的特点及开发方法(正确答案)4.人们公认的第一门面向对象编程语言是（）。

A.Simula(正确答案)B.SmalltalkC.C++D.Java5.下列编程语言中不支持面向对象的特性的是（）。

A.C++B.ANSIC(正确答案)C.JavaD.ObjectiveC6.下列选项中不是面向对象方法的相关原则的是（）。

A.封装B.继承C.多态D.结构(正确答案)7.（）是面向对象方法中用来描述“对客户隐藏对象的属性和实现细节”的概念。

A.封装(正确答案)B.继承C.多态D.抽象8.下列选项中不属于面向对象方法的优势之一的是（）。

A.复用性强B.改善了软件结构C.软件的执行效率更高(正确答案)D.抽象更符合人类的思维习惯1.下列关于模型的表述,不正确的一项是（）。

A.建模语言只能是图形表示的(正确答案)B.模型所描绘的系统蓝图既可以包括详细的计划，也可以包括系统的总体计划C.模型可以帮助开发组生成有用的工作产品D.最好的模型总是与现实世界联系密切2.UML的全称是（）。

A.UnifyModelingLanguageB.UnifiedModelingLanguage(正确答案)C.UnifiedModemLanguageD.UnifiedMakingLanguage3.UML主要应用于（）。

A.基于螺旋模型的结构化开发方法B.基于需求动态定义的原型化方法C.基于数据的数据流开发方法D.基于对象的面向对象的方法(正确答案)4.下列面向对象方法中不是UML所融合的方法的一项是()。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

高等电力系统分析习题一、选择题1）电力系统运行状态不包含（D）（A）母线的电压（B）功率分布（C）功率损耗（D）母线功角2）不是牛顿潮流算法的优点（D）（A）收敛速度快（B）收敛可靠性高（C）迭代次数与网络规模基本无关（D）初值不敏感3）不是牛顿潮流算法的缺点（C）（A）占用内存大（B）计算时间长（C）病态系统敏感（D）初值敏感4）关于PQ分解法正确的是（B）（A）PQ分解法的系数矩阵每次迭代都需要形成一次并进行三角分解组成因子表（B）每次迭代都需要解两个方程组（C）病态系统敏感收敛性好（D）PQ分解法中B'和B''为对称阵，其形成比较困难5）已知导纳矩阵中节点1相关元素为Y11=1.25-j5.5，Y12=-0.5+j3，Y13=-0.75+j2.5，则采用PQ分解法计算时B'13的值为（D）（A）-1.333（B）-0.4（C）-0.333（D）-2.7256）已知阻抗矩阵中节点1相关元素为Y11=1.25-j5.5，Y12=-0.5+j3，Y13=-0.75+j2.5，则采用PQ分解法计算时B''13的值为（A）（A）-2.5（B）-1.33（C）-0.75（D）-5.57）已知阻抗矩阵中节点1相关元素为Y11=1.25-j5.5，Y12=-0.5+j3，Y13=-0.75+j2.5，则采用PQ分解法计算时B'11的值为（-j5.5）（A）（B）（C）（D）8）已知阻抗矩阵中节点1相关元素为Y11=1.25-j5.5，Y12=-0.5+j3，Y13=-0.75+j2.5，则采用PQ分解法计算时B''11的值为（-j5.5）（A）（B）（C）（D）9）采用牛拉法时PV节点无功功率越界时（A）（A）转为PQ节点（B）转为平衡节点（C）改变发电机无功出力（D）可以不处理10）采用牛拉法时PQ节点电压功率越界时（A）（A）转为PV节点（B）转为平衡节点（C）改变发电机无功出力（D）可以不处理11）已知系统中选4节点为平衡节点，且Y12=0，Y41=0，Y62=0，则对应雅可比矩阵中肯定为零的子矩阵为（A）（A）J12（B）J41（C）J62（D）无法确定11）下列潮流算法中具有平方收敛性的是（B）（A）PQ分解法（B）牛拉法（C）高斯塞德尔法（D）保留非线性潮流法二、多选题1）电力系统潮流计算的基本要求是（ABCDEG）（A）计算速度（B）内存占用量（C）算法的收敛可靠性（D）程序设计的方便性（E）算法通用性（F）能解决电网所有电压等级的潮流问题（G）良好的人机界面2）离线计算主要应用范围（ABC）（A）规划设计（B）运行方式分析（C）为暂态分析提供基础数据（D）安全监控3）电力系统潮流计算出现病态的条件（ABC）(A)线路重载（B）负电抗支路（C）较长的辐射形线路（D）线路节点存在高抗4）P-Q分解法优点（ABC）(A）计算速度快(B)内存需求小（C）每次迭代时间短（D）收敛速度快5）解决大R/X问题的方法（ABC）(A）串联补偿法(B)并联补偿法（C）保留非线性潮流算法（D）高斯塞德尔法6）潮流计算中的自动调整包括（ABCD）(A）自动调整有载调压变压器(B)自动调整移相变压器（C）联络线功率（D）负荷静态特性7）状态估计的主要功能（ABCD）(A）辨识网络结构（B）不良数据的检测与辨识（C）补充无法或测量困难的测量量（D）用于负荷预测（E）估计出系统真实测量值8）影响系统的状态准确性的因素（ABC）(A）数学模型不完善（B）测量系统的系统误差（C）随机误差（D）负荷变化不可预知9)最小二乘法状态估计静态估计算法（ABCD）(A）加权最小二乘法（B）快速解耦状态估计（C）正交变换法（D）支路潮流状态估计法10）最优潮流计算的基本特点（ABCD）（A）控制变量无法事先给定（B）满足与运行限制有关的不等式约束（C）要采用最优化方法来求解（D）具有优化调整的决策功能（E）本质上为求解非线性代数方程组问题（规划问题）11）最优潮流常见目标函数（ABCDE）（A）总费用（B）有功网损（C）控制设备调节量最小（D）、投资及年运行费用之和最小（E）偏移量最小12）最优潮流问题不等式约束条件（ABCDEFG）（A）有功电源出力上下限约束（B）可调无功电源出力上下限约束（C）带载调压变压器变比调整范围约束（D）节点电压模值上下限约束（E）输电线路或变压器等元件的最大电流或视在功率约束（F）线路的最大有功或无功潮流约束（G）线路两端节点电压相角差约束。

第一章1.什么是系统？信息系统一般具有那些特性？答：系统是一组为实现某些结果相互联系相互作用的部件的集合。

1.可分解性2.边界性2.从应用范围来看，信息系统可以分为哪些类型？答：1.事物处理系统2.管理信息系统3.智能支持决策系统4.办公自动化系统3.信息系统中典型的关联人员有哪些？他们的角色是什么？答：系统所有者（通常是中层或者高层经理，对于小型系统来说，可能是中层经理或者主管）、用户、分析设计人员（都代表信息系统的技术专家角色）、外部服务者（业务顾问和系统顾问等）以及项目经理（团队的领导者）4.请解释系统内部用户和外部用户的区别是什么？答：内部系统用户主要是指系统实际操作人员，这些人员往往专注于信息系统的处理速度和处理事务的正确性。

外部系统用户主要是指系统的直接或者间接使用人员，所有这些外部系统用户最关注的是使用系统的服务操作是否简单易学，方便操作。

5.什么是模型驱动分析？为什么要使用此方法？举例说明。

答：模型驱动分析法强调绘制图形化系统模型来记录和验证现有的或建议的系统。

系统模型最终将成为设计和构造一个改进系统的蓝图。

结构化分析、信息工程和面向对象分析都是基于模型驱动的分析方法。

6.什么是系统开发生存周期？在项目启动阶段涉及的主要活动有哪些？答：开发一个完整的系统项目总会经历“目标、计划、分析、设计、实现、维护”这样的过程或步骤，这就是系统开发的生存周期（系统项目启动、业务需求分析、详细系统设计、系统实现与维护）。

启动阶段的主要涉及5个活动：定义问题域、制定项目的进度表、确认项目的可行性、安排项目人员、启动项目。

7.为什么引入系统原型开发方法？它的优缺点是什么？答：采用最经济的方法，尽快设计出一个可以实际运行的系统原型。

优点：提高了用户参与的主动性；系统开放周期短；能更好的适应需求的变化并减少误解，能有效的提高最终系统的质量，特别是用户接受性，为保证将系统提供给用户使用奠定了基础。

缺点：1.系统分析和功能设计贯穿于整个开发过程中，使得系统的总体结构变得不明确；2.原型选取的不确定性可能降低系统开放速度；3.对原型进行分析设计时，依然沿袭结构化方法，自顶向下模块化的设计思想，数据和功能相互分离的缺陷在原型法中依然存在，不利于软件构件的重用；4.开发过程中不断引入用户需求的变化，造成了系统开发的不确定性。

系统分析__习题一、选择题1. 软件的主要特性是(A B C)。

A) 无形 B) 高成本C) 包括程序和文档D) 可独立构成计算机系统2. 软件工程三要素是(C D)。

A) 技术、方法和工具B) 方法、工具和过程C) 方法、对象和类D) 过程、模型、方法3. 包含风险分析的软件工程模型是(A)。

A) 螺旋模型 B) 瀑布模型C) 增量模型 D) 喷泉模型4. 软件工程的主要目标是(C)。

A) 软件需求B) 软件设计C) 风险分析D) 软件实现5. 下列属于面向对象开发方法的是(A B CD)。

A) Booch B) UML C) CoadD) OMT6. 软件危机的主要表现是(B D)。

A) 软件成本太高B) 软件产品的质量低劣C) 软件开发人员明显不足D) 软件生产率低下7. 软件开发方法的主要工作模型有(A B C)A) 螺旋模型B) 循环模型C) 瀑布模型D) 专家模型8. 软件工程的目标有(A B C)。

A) 易于维护B) 低的开发成本C) 高性能D) 短的开发期9. 软件工程学的目的和意义是( )。

A) 应用科学的方法和工程化的规范管理来指导软件开发B) 克服软件危机C) 作好软件开发的培训工作D) 以较低的成本开发出高质量的软件1. 需求分析的主要目的是(ＢＣ)。

A) 系统开发的具体方案B) 进一步确定用户的需求C) 解决系统是“做什么的问题”D) 解决系统是“如何做的问题”2. 需求分析的主要方法有(ＣＤ)。

A) 形式化分析方法B) PAD图描述C) 结构化分析(SA)方法D) OOA法3. 面向对象的分析方法主要是建立三类模型，即(Ｄ)。

A) 系统模型、ER模型、应用模型B) 对象模型、动态模型、应用模型C) Ｅ-Ｒ模型、对象模型、功能模型D) 对象模型、动态模型、功能模型4. ＳＡ法的主要描述手段有(Ｂ)。

A) 系统流程图和模块图B) ＤＦＤ图、数据词典、加工说明C) 软件结构图、加工说明D) 功能结构图、加工说明5. 画分层ＤＦＤ图的基本原则有(ＡＣＤ)。

第一章 信号与系统（二）1-1画出下列各信号的波形【式中)()(t t t r ε=】为斜升函数。

（2）∞<<-∞=-t e t f t ,)( （3）)()sin()(t t t f επ= （4）)(sin )(t t f ε= （5）)(sin )(t r t f = （7）)(2)(k t f k ε= （10）)(])1(1[)(k k f k ε-+= 解：各信号波形为 （2）∞<<-∞=-t e t f t ,)(（3）)()sin()(t t t f επ=（4）)(sin )(t t f ε=（5）)(sin )(t r t f =（7）)(2)(k t f k ε=（10）)(])1(1[)(k k f k ε-+=1-2 画出下列各信号的波形[式中)()(t t t r ε=为斜升函数]。

（1）)2()1(3)1(2)(-+--+=t t t t f εεε （2）)2()1(2)()(-+--=t r t r t r t f（5）)2()2()(t t r t f -=ε （8）)]5()([)(--=k k k k f εε（11）)]7()()[6sin()(--=k k k k f εεπ （12）)]()3([2)(k k k f k---=εε 解：各信号波形为 （1）)2()1(3)1(2)(-+--+=t t t t f εεε（2）)2()1(2)()(-+--=t r t r t r t f（5）)2()2()(t t r t f -=ε（8）)]5()([)(--=k k k k f εε（11）)]7()()[6sin()(--=k k k k f εεπ（12）)]()3([2)(k k k f k ---=εε1-3 写出图1-3所示各波形的表达式。

1-4 写出图1-4所示各序列的闭合形式表达式。

1-5 判别下列各序列是否为周期性的。

电力系统分析练习题含答案一、单选题（共40题，每题1分，共40分）1、1l0kV及以上的电力系统应采用中性点运行方式是(____)。

A、不接地或经消弧线圈接地B、直接接地C、不接地D、经消弧线圈接地正确答案：B2、网络中某些节点的功率是由两侧向其流动，这种节点称为(____)。

A、电压分点B、电流分点C、功率分点D、电抗分点正确答案：C3、电力线路的平均额定电压较线路额定电压约高出(____)。

A、±5%B、10%C、5%D、±10%正确答案：C4、变压器消耗的无功功率是(____)。

A、容性B、不确定C、感性D、为0正确答案：C5、系统发生短路故障后，越靠近短路点，正序电压(____)。

A、越低B、不确定C、不变D、越高正确答案：A6、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、3%B、2.86%C、2.94%D、5%正确答案：D7、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、242kV,12lkVB、220kV,121kVC、220kV,115kVD、220kV,110kV正确答案：B8、单相短路接地的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、负序电抗并联零序电抗D、0正确答案：A9、有功负荷备用一般为最大负荷的(____)。

A、2%-5%B、5%-1O%C、4%-5%D、5%-7%正确答案：A10、对电力系统并列运行的暂态稳定性而言，最不利的短路故障是(____)。

A、两相短路接地B、单相接地短路C、三相短路D、两相短路正确答案：C11、在变压器的参数计算中，用空载试验特性数据求的是(____)。

A、电阻和电抗B、电阻和电纳C、电抗和电导D、电导和电纳正确答案：D12、电力系统中的有功电源是(____)。

A、同步发电机B、静电电容器C、静止补偿器D、同步调相机正确答案：A13、两相短路接地的附加电抗等于(____)。

第一部分填空题1．构成电力系统的四个主要部分是。

2．电力系统的四个主要功能是。

3．电力系统运行的三个主要特点是。

4．对电力系统运行的三个基本要求是。

5．电能质量的三个主要指标是。

6．合格电压质量的范围是。

7．合格的频率范围是。

8．我国3KV及以上的额定电压等级有。

9．110KV及以上系统，中性点运行方式采用。

10．60KV 及以下系统，中性点运行方式采用。

11．中性点运行方式是指。

12．电力系统的两种主要接线图是。

13．火电厂的厂用电率大约为。

14．水电厂的厂用电率大约为。

15．一台变压器变比为110/11，则它是。

16．一台变压器变比为110/10.5，则它是。

17．一台变压器变比为121/10.5，则它是。

18．潮流计算中的状态变量是指。

19．潮流计算中的控制变量是指。

20．潮流计算中的扰动变量是指。

21．潮流计算中，PQ节点是指。

22．潮流计算中，PV节点是指。

23．潮流计算中，平衡节点是指。

24．线路的对地支路性质是。

25．变压器的对地支路性质是。

26．1公里LGJ—300型的架空线,其电阻大约为。

27．1公里架空线,其电抗大约为。

28．1公里架空线,其电纳大约为。

29．无限大电源的特点是。

30．理想变压器的特点是。

31．无限大电源发生机端三相短路是,定子电流中将包括。

32．凸极发电机发生机端三相短路,短路瞬间定子电流将包括。

33．凸极发电机发生机端三相短路,短路瞬间转子电流将包括。

34．隐极发电机发生机端三相短路,短路瞬间定子电流将包括。

35．隐极发电机发生机端三相短路,短路瞬间转子电流将包括。

36．有功负荷最优分配的原则是。

37．线路存在电抗的原因是当线路有电流通过是存在。

38．线路存在电纳的原因是当线路有电流通过是存在。

39．线路存在电导的原因是当线路有电流通过是存在。

40．如果一条支路的阻抗为R+jX ,则它是。

41．如果一条支路的阻抗为R-jX ,则它是。

42．如果一条支路的导纳为G+jB ,则它是。

电力系统分析习题解答内部资料,翻印必究QQ:469182589 Email:jenvis@1 电力系统的基本概念1．1 思考题、习题1）电力网、电力系统和动力系统的定义是什么？2）对电力系统运行的基本要求是什么？3）电力系统的电气接线图和地理接线图有何区别？4）何为电力系统的中性点？其运行方式如何？它们有什么特点？我国电力系统中性点运行情况如何？5）中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？6）消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？7）电力系统的额定电压是如何确定的？系统各元件的额定电压如何确定？8）目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？9）电力系统的接线方式有哪些？各自的优、缺点有哪些？10）联合电力系统的优越性有哪些？11）某一60kV电力线路长为100km，每相导线对地电容为0.005μF/km，当电力线路末端发生单相接地故障时，试求接地电容电流值（60kV系统中性点经消弧线圈接地）。

1．2 习题解答1-11．I d=16.324 A2 电力系统各元件的特性参数和等值电路2．1 思考题、习题1）发电机的等值电路有几种形式？它们等效吗？为什么？2）发电机电抗百分值X G%的含义是什么？3）发电机的运行受哪些条件的约束？发电机的运行极限有哪些？4）什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？5）按结构区分，电力线路主要有哪几类？6）架空线路主要有哪几部分组成？各部分的作用是什么？7）电缆线路主要有哪几部分组成？各部分的作用是什么？8）在电力系统计算时，导线材料的电阻率ρ为什么略大于它们的直流电阻率？9）分裂导线的作用是什么？分裂数为多少合适？为什么？10）电力线路一般以什么样的等值电路来表示？11）什么是变压器的短路试验和空载试验？从这两个试验中可确定变压器的哪些参数？ 12）变压器短路电压百分数U k%的含义是什么？13）双绕组和三绕组变压器一般以什么样的等值电路表示？双绕组变压器的等值电路与电力线路的等值电路有何异同？14）变压器的额定容量与其绕组的额定容量有什么关系？绕组的额定容量对于计算变压器参数有什么影响？何为三绕组变压器的最大短路损耗？15）三绕组自耦变压器和普通三绕组变压器有何异同点？16）变压器的参数具有电压级的概念，是如何理解的？17）等值变压器模型是以什么样的等值电路来表示变压器的？有哪些特点？又是如何推导的？18）何为负荷的定义？何为综合用电负荷、供电负荷和发电负荷的定义和区别？19）电力系统负荷曲线有哪些？它们有何用途？20）组成电力系统等值网络的基本条件是什么？如何把多电压级电力系统等值成用有名制表示的等值网络？21）标幺值极其特点是什么？在电力系统计算中，基准值如何选择？22）电力系统元件参数用标幺值表示时，是否可以直接组成等值网络？为什么？23）电力系统元件参数标幺值的两种计算方法是否相同？为什么？自己试证明一下。

1： 110kv 架空线路长70km,导线采用LGJ —120型钢芯铝线，计算半径r=7.6mm,相间距离为3.3m ，导线分别按等边三角形和水平排列，是计算输电线路的等值电路参数，并比较分析排列方式对参数的影响。

2： 110kv 架空线路长90km ，双回路共杆塔，导线及地线在杆塔上的排列如题图2—2所示,导线采用LGJ-120型钢芯铝线，计算半径r=7.6mm ，试计算输电线路的等值电路参数。

3： 500kv 输电线路长600km ，采用三分裂导线3×LGJQ —400，分裂间距为400mm ，三相水平排列，相间距离为11m ，LGJQ —400导线的计算半径r=13。

6mm 。

试计算输电线路Ⅱ型等值电路的参数：（1）不计线路参数的分布特性;（2）近似计及分布特性；（3）精确计及分布特性。

并对三中条件计算所得结果进行比较分析.4： 一台1SFL -3500/35型双绕组三相变压器,额定变比为35/11,查得△0P =30kw ，0I =1。

2%，△S P =177.2kw,S V =8%,求变压器参数归算到高、低压侧的有名值。

5： 型号为SFS —40000/220的三相三绕组变压器，容量比为100/100/100，额定变比为220/38。

5/11,查得△0P =46。

8kw ，0I =0.9％，△(12)S P -=217kW ，△(13)S P -＝200。

7kW,△(23)S P -＝158.6kW ，(12)S V -=17％,(13)S V -＝10.5%，(23)S V -=6％。

试求归算到高压侧的变压器参数有名值。

6: 一台SFSL —31500/110行三绕组变压器,额定变比为110/38.5/11，容量比为110/100/66。

7，空载损耗80kvar ，短路损耗△(12)S P -=450kW ，△(13)S P -＝240kW,△(23)S P -＝270kW ，短路电压(12)S V -=11.55%，(13)S V -＝8。
