电路仿真软件

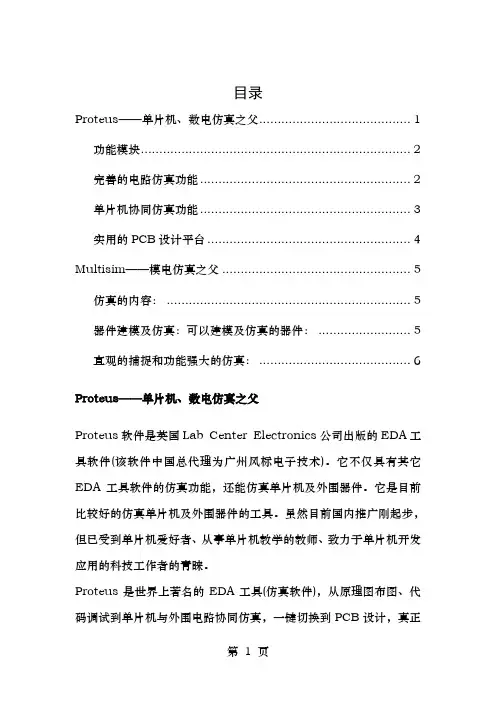

目录Proteus——单片机、数电仿真之父 (1)功能模块 (2)完善的电路仿真功能 (2)单片机协同仿真功能 (3)实用的PCB设计平台 (4)Multisim——模电仿真之父 (5)仿真的内容： (5)器件建模及仿真：可以建模及仿真的器件： (5)直观的捕捉和功能强大的仿真： (6)Proteus——单片机、数电仿真之父Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件(该软件中国总代理为广州风标电子技术)。

它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。

它是目前比较好的仿真单片机及外围器件的工具。

虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件与虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086与MSP430等，2010年又增加了Cortex与DSP系列处理器，并持续增加其他系列处理器模型。

在编译方面，它也支持IAR、Keil与MATLAB等多种编译器。

功能模块智能原理图设计丰富的器件库：超过27000种元器件，可方便地创建新元件；智能的器件搜索：通过模糊搜索可以快速定位所需要的器件；智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间；支持总线结构：使用总线器件与总线布线使电路设计简明清晰；可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。

完善的电路仿真功能ProSPICE混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真；超过27000个仿真器件：可以通过内部原型或使用厂家的SPICE 文件自行设计仿真器件，Labcenter也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件；多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频（使用wav文件）、指数信号、单频FM、数字时钟与码流，还支持文件形式的信号输入；丰富的虚拟仪器：13种虚拟仪器，面板操作逼真，如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等；生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件（如电机、显示器件、按钮）的使用可以使仿真更加直观、生动；高级图形仿真功能（ASF）：基于图标的分析可以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等，还可以进行一致性分析；单片机协同仿真功能支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等，CPU类型随着版本升级还在继续增加，如即将支持CORTEX、DSP处理器；支持通用外设模型：如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等，其COMPIM（COM口物理接口模型）还可以使仿真电路通过PC机串口与外部电路实现双向异步串行通信；实时仿真：支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真；编译及调试：支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil与Hitech）结合，进行高级语言的源码级仿真与调试；实用的PCB设计平台原理图到PCB的快速通道：原理图设计完成后，一键便可进入ARES的PCB设计环境，实现从概念到产品的完整设计；先进的自动布局/布线功能：支持器件的自动/人工布局；支持无网格自动布线或人工布线；支持引脚交换/门交换功能使PCB设计更为合理；完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机械层（含板边），灵活的布线策略供用户设置，自动设计规则检查，3D 可视化预览；多种输出格式的支持：可以输出多种格式文件，包括Gerber文件的导入或导出，便利与其它PCB设计工具的互转（如protel）与PCB 板的设计与加工。

六款主流电子电路仿真软件优缺点比较随着电子电路仿真技术的不断发展，许多公司推出了各种功能先进、性能强劲的仿真软件。

既然它们能百家争鸣，那么肯定是在某些方面各有优劣的。

本文主要针对Multisim、Tina、Proteus、Cadence、Matlab仿真工具包Simulink及Altium Designer等这六款软件的优缺点做了对比分析，具体的跟随小编一起来了解一下。

（1）Multisim在模电、数电的复杂电路虚拟仿真方面，Multisim是当之无愧的一哥。

它有形象化的极其真实的虚拟仪器，无论界面的外观还是内在的功能，都达到了的最高水平。

它有专业的界面和分类，强大而复杂的功能，对数据的计算方面极其准确。

在我们参加电子竞赛的时候，特别是模拟方向的题目，我们用得最多的仿真软件就是Multisim。

同时，Multisim不仅支持MCU，还支持汇编语言和C语言为单片机注入程序，并有与之配套的制版软件NI Ultiboard10，可以从电路设计到制板layout一条龙服务。

Multisim的缺点是，软件过于庞大，对MCU的支持不足，制板等附加功能比不上其他的专门的软件。

（2）TinaTina的界面简单直观，元器件不算多，但是分类很好，而且TI公司的元器件最齐全。

在比赛时经常用到TI公司的元器件，当在Multisim找不到对应的器件时，我们就会用到Tina来仿真。

Tina的缺点是，功能相对较少，对TI公司之外的元器件支持较少。

（3）ProteusProteus作为一款集电路仿真、PCB设计、单片机仿真于一体软件，它不仅含有大量的基于真实环境的元器件，支持众多主流的单片机型号及通用外设模型，还提供最优秀的实时显示效果，它的动态仿真是基于帧和动画的，因此提供更好的视觉效果。

Proteus支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、A VR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil和Hitech）结合，进行高级语言的源码级仿真和调试。

几款软件的对比分析1. PSpice 仿真软件简介：PSpice属于元件级仿真软件，模型采用spice通用语言编写，移植性强，常用的信息电子电路，是它最适合的场合。

现在使用较多的是 PSpice 8.0,工作于 Windows 环境,占用硬盘空间60M左右，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体。

PSpice 的电路元件模型反映实际型号元件的特性，通过对电路方程运算求解，能够仿真电路的细节，特别适合于对电力电子电路中开关暂态过程的描述。

主要功能：（1）复杂的电路特性分析，如：蒙特卡罗分析（2）模拟、数字、数模电路仿真（3）集成度提高缺点：（1）不适用于大功率器件（2）采用变步长算法，导致计算时间的延长（3）仿真的收敛性较差。

2. saber仿真软件简介：被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是saber的最大特点。

Saber最为混合仿真系统，可以兼容模拟、数学、控制量的混合仿真，便于在不同层面撒谎那个分析和解决问题，其他仿真软件不具备这样的功能。

Saber的仿真真实性很好，从仿真的电路到实际的电路实现，期间参数基本不用修改。

主要功能：（1）原理图输入和仿真（2）数据可视化和分析（3）模型库（4）建模缺点：操作较复杂，原理图仿真常常不收敛导致仿真失败，很占系统资源，环路扫频耗时太长（以几十分钟计）3. PLECS仿真系统简介：被全球众多知名公司的研发工程师誉为“全球最专业的系统级电力电子电路仿真系统”，也是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。

PLECS独立版本已于2010年开发，自此PLECS脱离MATLAB/Simulink。

PLECS独立版具有控制元件库和电路元件库，采用优化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。

电子线路模拟仿真：SPICE软件的基本使用方法电子线路模拟仿真是现代电子工程中重要的工具之一，它通过计算机软件模拟电子线路的工作原理和性能，能够快速、准确地评估电路设计的有效性。

其中，SPICE软件是目前应用较广泛的一种电子线路仿真软件。

本文将介绍SPICE软件的基本使用方法，包括安装、建立电路模型、设定仿真参数和分析仿真结果等步骤。

一、安装SPICE软件1. 在SPICE软件的官方网站上下载最新版本的软件安装包；2. 双击安装包，按照软件安装向导的提示，选择安装路径并完成安装；3. 打开SPICE软件，确认软件已成功安装。

二、建立电路模型1. 新建电路文件：在SPICE软件的界面上选择“文件-新建”，创建一个新的电路文件；2. 添加元件：通过选择“元件”或“库”菜单，从库中选取所需的元件，并将其拖放到电路模型的工作区中；3. 连接元件：通过选择“连接”工具，在元件之间建立正确的连接关系；4. 设置元件参数：双击元件，弹出元件参数设置对话框，根据需要填写或修改参数值；5. 建立电源：选择适当的电源元件，连接到电路中的合适位置，并设定电源的电压或电流值。

三、设定仿真参数1. 选择仿真类型：在SPICE软件的界面上选择“仿真-仿真设置”，弹出仿真设置对话框；2. 设定仿真时间：根据仿真需求，设置仿真的起始时间和结束时间；3. 设定仿真步长：设置仿真的时间步长，即每个仿真数据点之间的时间间隔；4. 设定仿真类型：选择所需的仿真类型，如直流仿真、交流仿真或脉冲仿真；5. 设定其他仿真参数：根据仿真需求，可以设置其他相关的仿真参数，如温度、频率等。

四、分析仿真结果1. 运行仿真：选择“仿真-运行仿真”或点击运行仿真的工具按钮，开始进行电路仿真；2. 查看仿真结果：仿真结束后，选择“仿真-波形查看器”或点击波形查看器的工具按钮；3. 设置波形显示：在波形查看器中，选择所需显示的电压或电流波形，并设定波形的颜色和线型；4. 分析波形：对波形进行分析，如测量电压峰值、波形周期、频率等。

multisim使用及电路仿真实验报告范文模板及概述1. 引言1.1 概述引言部分将介绍本篇文章的主题和背景。

在这里，我们将引入Multisim的使用以及电路仿真实验报告。

Multisim是一种强大的电子电路设计和仿真软件，广泛应用于电子工程领域。

通过使用Multisim，可以实现对电路进行仿真、分析和验证，从而提高电路设计的效率和准确性。

1.2 文章结构本文将分为四个主要部分：引言、Multisim使用、电路仿真实验报告以及结论。

在“引言”部分中，我们将介绍文章整体结构，并简要概述Multisim的使用与电路仿真实验报告两个主题。

在“Multisim使用”部分中，我们将详细探讨Multisim软件的背景、功能与特点以及应用领域。

接着，在“电路仿真实验报告”部分中，我们将描述一个具体的电路仿真实验，并包括实验背景、目的、步骤与结果分析等内容。

最后，在“结论”部分中，我们将总结回顾实验内容，并分享个人的实验心得与体会，同时对Multisim软件的使用进行评价与展望。

1.3 目的本篇文章旨在介绍Multisim的使用以及电路仿真实验报告，并探讨其在电子工程领域中的应用。

通过对Multisim软件的详细介绍和电路仿真实验报告的呈现，读者将能够了解Multisim的基本特点、功能以及实际应用场景。

同时，本文旨在激发读者对于电路设计和仿真的兴趣，并提供一些实践经验与建议。

希望本文能够为读者提供有关Multisim使用和电路仿真实验报告方面的基础知识和参考价值，促进他们在这一领域的学习和研究。

2. Multisim使用2.1 简介Multisim是一款功能强大的电路仿真软件，由National Instruments（国家仪器）开发。

它为用户提供了一个全面的电路设计和分析工具，能够模拟各种电子元件和电路的行为。

使用Multisim可以轻松地创建、编辑和测试各种复杂的电路。

2.2 功能与特点Multisim具有许多强大的功能和特点，使其成为研究者、工程师和学生选择使用的首选工具之一。

各种电路仿真软件的分析与比较电路仿真软件是电子工程师和电路设计师的常用工具，它们可以帮助用户设计、分析和优化各种类型的电路。

市场上有许多不同的电路仿真软件可供选择，下面将对其中一些软件进行分析与比较。

1. MultisimMultisim是一款由National Instruments公司开发的强大的电路仿真工具。

它提供了图形化界面，使用户可以通过拖拽和连接电子元件来快速构建电路。

Multisim支持不同级别的仿真，包括直流、交流和时域仿真。

它还提供了电路布局、布线和生成BOM（Bill of Materials）的功能。

2. LTspiceLTspice是一款免费的电路仿真软件，由Linear Technology公司开发。

它以其快速、准确和稳定的仿真引擎而闻名。

LTspice支持电路的直流、交流和傅里叶分析。

它还提供可视化和波形分析工具来帮助用户分析电路性能。

LTspice提供了在线支持论坛，用户可以在这里获取技术支持和交流经验。

3.PSPICEPSPICE是一款由Cadence Design Systems开发的强大的电路仿真软件。

它提供了图形化界面，支持电路的直流、交流和时域仿真。

PSPICE 还具有傅里叶分析和混合信号仿真的能力。

它也支持从其他设计工具导入电路设计，并与Cadence的其他工具无缝集成。

4.TINATINA是一种经济实用的电路仿真和PCB设计软件，由DesignSoft公司开发。

TINA提供了丰富的电子元件库，用户可以通过简单的拖拽和连接来构建电路。

它支持直流、交流和时域仿真，并提供了实时波形分析和数字示波器的功能。

TINA还具有电路优化和布线功能，使其成为一种功能强大的工具。

5.OrCADOrCAD是由Cadence Design Systems开发的全面的电路设计和仿真解决方案。

它提供了图形化界面，支持直流、交流和时域仿真。

OrCAD还支持创建分析报告、自动布线和PCB设计的功能。

EDA仿真软件介绍EDA（Electronic Design Automation）是一类电子设计自动化软件，用于辅助电子产品的设计与仿真。

EDA软件帮助工程师在电子产品的设计过程中快速、准确地完成各种任务，从而提高设计效率和产品质量。

本文将介绍几款常见的EDA仿真软件，以及它们的特点和优势。

1. Cadence AllegroCadence Allegro是一款功能强大的EDA仿真软件。

它提供了完整的设计流程，包括原理图设计、PCB（Printed Circuit Board）布局和仿真。

Cadence Allegro可以帮助工程师快速设计复杂的电子电路，并进行各种信号和功耗仿真。

该软件具有直观的用户界面，易于学习和使用。

此外，Cadence Allegro还提供了丰富的库和模型，方便用户进行各种电路设计和仿真。

2. Mentor Graphics PADSMentor Graphics PADS是一款流行的EDA仿真软件，专门用于PCB设计和仿真。

它提供了直观的用户界面，支持多种设计工具和功能，如原理图设计、电路仿真、PCB布局和封装设计等。

此外，Mentor Graphics PADS还提供了强大的仿真和验证功能，可以帮助工程师检测电路的性能和可靠性问题，提高产品的质量。

3. Altium DesignerAltium Designer是一款专业的PCB设计和仿真软件。

它提供了完整的设计流程，包括原理图设计、PCB布局和仿真。

Altium Designer具有友好的用户界面，支持多种设计工具和功能，如自动布线、3D模拟和原理图捕捉等。

此外，Altium Designer还提供了丰富的库和模型，方便用户进行各种电路设计和仿真。

4. Ansys HFSSAnsys HFSS是一款强大的高频电磁场仿真软件。

它可以帮助工程师对射频（Radio Frequency）和微波（Microwave）电路进行仿真，包括天线设计、滤波器设计和射频电路设计等。

扒一扒6款主流电子电路仿真软件的“致命伤”
本文主要针对Multisim、Tina、Proteus、Cadence、Matlab仿真工具包Simulink及Altium Designer等这六款软件的优缺点做了对比分析，下面让我们一起来了解吧。

 1、Proteus
 Proteus作为一款集电路仿真、PCB设计、单片机仿真于一体软件，它不仅含有大量的基于真实环境的元器件，支持众多主流的单片机型号及通用外设模型，还提供最优秀的实时显示效果，它的动态仿真是基于帧和动画的，因此提供更好的视觉效果。

Proteus支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil和Hitech）结合，进行高级语言的源码级仿真和调试。

 Proteus的缺点是，对电路的数据计算方面不足。

 2、Cadence
 Cadence收购并整合了Pspice的功能，涵盖了电子设计的整个流程，包括系统级设计，功能验证，IC综合及布局布线，模拟、混合信号及射频IC设计，全定制集成电路设计，IC物理验证，PCB设计和硬件仿真建模等。

Cadence是对复杂EDA设计的首选。

 Cadence的缺点是，操作较为复杂，比较适合复杂板的开发。

 3、Multisim
 在模电、数电的复杂电路虚拟仿真方面，Multisim是当之无愧的一哥。

它有形象化的极其真实的虚拟仪器，无论界面的外观还是内在的功能，都达到了的最高水平。

它有专业的界面和分类，强大而复杂的功能，对数据的计算方面极其准确。

在我们参加电子竞赛的时候，特别是模拟方向的题目，我们。

multisim 安培表
Multisim是一个电路仿真软件，用于设计和模拟电路。

安培表（Ammeter）是用于测量电流的仪表，通常在Multisim中用于测量电路中的电流值。

在Multisim中，您可以通过以下步骤添加安培表：
1.打开Multisim软件并打开您的电路图。

2.在工具栏上，点击“仪器”图标，这将打开一个下拉菜单。

3.在下拉菜单中，选择“Ammeter”选项。

4.点击您想要放置安培表的位置。

5.您现在应该能够看到安培表已经添加到了电路图中。

请注意，Multisim中的安培表只是一个模拟器，它不会真正测量实际的电流值。

它只是模拟了电流表的外观和行为，以便您可以在仿真中查看电流值。

Multisim是一款电路仿真软件，具有以下功能：
1.图形工作界面友好、直观，便于创建和定位电路。

2.为用户提供了数万种真实元器件和虚拟元器件。

3.软件不仅提供了如万用表、示波器等常用仪器，还提供了失真分析仪、频谱分析仪和网络分析仪等仪器，其功能与实际仪表相同。

4.可进行直流工作点分析、交流分析、直流扫描分析等十多种分析，这些分析方法基本能满足一般电子电路设计和分析的要求。

5.可对模拟、数字和数模混合电路进行仿真。

6.具有完美的兼容能力。

总的来说，Multisim的功能强大，可以满足各种电路设计和仿真的需求。

免费电路图仿真软件LTspice一简介（中文教程）打开之后的LTspice?电路仿真原理图（audioamp.asc）：免费电路图仿真软件LTspice三原理图的绘制（中文教程）欢迎转载，转载请说明出处-DPJ?关键字：PSpice?仿真，电路图，LTspice仿真，pspice模型，spice，电路仿真，功放电路图仿真，信号放大仿真，原理图绘1.?????LTspice电路图仿真菜单和功能命令2.?????LTspice?电路图原理图绘制LTspcie仿真原理图绘制鼠标操作：左键：选择操作，执行操作，和普通windows应用一样的中间：滚动放大和缩小右键：进入菜单执行菜单选项，在画图连线，选择等操作的时候右键可以终止操作LTspcie仿真原理图绘制常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转参看LTspice电路图仿真菜单和功能命令LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号（GND）可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。

LTspcie选取ICLTspcie仿真原理图绘制添加电源，负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。

选择好电源，负载，或者信号源，右键进行设置（下面以电压源进行设置）选择Voltage，确定后，点击电压源，右键，选择高级，就进入各种信号源或者电源的设置，如下图：spice ，1.1.?????LTspice?电路图仿真设置对话框：LTspice 进行所有的配置（AC ，DC ，瞬态，噪音等）都是通过右键菜单：Edit?simulation?CMD 进入。

如下图：进入之后，就进入了电路图仿真配置对话框：2.。

Maxim?time?stem ：最大时间间隔（这个参数直接关系到精度和计算的时间，1uS 和1nS 计算量差1000倍），参看FFT 的差别（1uS 和10nS 的区别），如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。

几款软件的对比分析1. PSpice 仿真软件简介：PSpice属于元件级仿真软件，模型采用spice通用语言编写，移植性强，常用的信息电子电路，是它最适合的场合。

现在使用较多的是 PSpice 8.0,工作于 Windows 环境,占用硬盘空间60M左右，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体。

PSpice 的电路元件模型反映实际型号元件的特性，通过对电路方程运算求解，能够仿真电路的细节，特别适合于对电力电子电路中开关暂态过程的描述。

主要功能：（1）复杂的电路特性分析，如：蒙特卡罗分析（2）模拟、数字、数模电路仿真（3）集成度提高缺点：（1）不适用于大功率器件（2）采用变步长算法，导致计算时间的延长（3）仿真的收敛性较差。

2. saber仿真软件简介：被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是saber的最大特点。

Saber最为混合仿真系统，可以兼容模拟、数学、控制量的混合仿真，便于在不同层面撒谎那个分析和解决问题，其他仿真软件不具备这样的功能。

Saber的仿真真实性很好，从仿真的电路到实际的电路实现，期间参数基本不用修改。

主要功能：（1）原理图输入和仿真（2）数据可视化和分析（3）模型库（4）建模缺点：操作较复杂，原理图仿真常常不收敛导致仿真失败，很占系统资源，环路扫频耗时太长（以几十分钟计）3. PLECS仿真系统简介：被全球众多知名公司的研发工程师誉为“全球最专业的系统级电力电子电路仿真系统”，也是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。

PLECS独立版本已于2010年开发，自此PLECS脱离MATLAB/Simulink。

PLECS独立版具有控制元件库和电路元件库，采用优化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。

几款电路仿真软件的对比分析电路仿真软件是电子工程师进行电路设计和验证的重要工具，它可以帮助电子工程师模拟和分析电路的性能，从而提高设计的效率和准确性。

常见的电路仿真软件有Cadence OrCAD、Ansys Simplorer、LTspice、Multisim等。

本文将对这几款电路仿真软件进行对比分析。

首先，我们来看Cadence OrCAD。

OrCAD是一套非常受欢迎的电路设计与仿真工具，它提供了完整的电路设计流程，包括原理图绘制、模拟仿真、PCB设计和布局等。

OrCAD的仿真功能强大，支持SPICE模型和大量的库元件，用户可以通过仿真分析电路的性能，比如频率响应、电流电压波形等。

此外，OrCAD的界面友好，使用起来比较简单，并且有丰富的学习资源和社区支持。

接下来是Ansys Simplorer。

Simplorer是Ansys公司推出的一款专业的多领域系统级仿真工具，它能够对多个物理领域进行耦合仿真，包括电气、机械、流体等。

Simplorer具备高级建模和仿真功能，可以模拟和分析复杂的系统级电路，并提供详细的高级统计和优化分析。

此外，Simplorer还支持基于脚本的自动化仿真和批量仿真，帮助用户快速完成复杂系统级电路的验证。

再来看LTspice。

LTspice是一款免费的电路仿真软件，由Linear Technology（现已被ADI收购）开发。

尽管LTspice的功能相对较简单，但它仍然被广泛使用，特别适用于设计一些简单的模拟电路和开关电源等。

LTspice提供了易于使用的界面和快速的仿真速度，用户能够快速通过仿真来验证其设计方案。

此外，LTspice还内置了大量的元件模型，支持自定义元件模型和参数设置。

最后是Multisim。

Multisim是国际仪器（NI）公司的一款知名电路仿真软件，是一种面向教育和研究的工具。

Multisim提供了强大的电路仿真能力，支持基于SPICE的模型，并且具有完整的元件库。

TINA-TI电路仿真软件基础教程：创建电路、仿真
与分析
TINA-TI是一款电路仿真软件，具有强大的分析能力和简单直观的图形界面，易于使用。

以下是一些关于TINA-TI的基本教程：
1.打开软件并创建一个新的电路原理图。

在软件菜单栏中点击“文件”，然
后选择“新建”创建一个新的电路原理图。

2.添加元件到电路原理图中。

在元件库中选择所需的元件并将其拖放到电路
原理图中。

3.连接元件。

使用走线将元件连接在一起。

在连接时，将鼠标指针放置在一
个节点连接处并保持左键被按下，移动鼠标绘制一条走线，当走线到达预定的终端连接点时，释放鼠标左键，即可完成元件的连接。

此外，在“基本”元件组中有一个便于使用的元件“跳线”，它看上去像一个倒下的字母“T”。

4.运行仿真和分析。

在电路原理图的编辑完成后，就可以进行电路仿真和分析。

TINA-TI提供了多种分析功能，包括SPICE的所有传统直流、交流、瞬态、频域、噪声分析等功能。

选择所需的分析方法进行分析，例如直流分析、交流分析、瞬态分析等。

分析完成后，可以查看仿真结果并进行分析。

5.后处理和保存。

用户可以在仿真结果上进行后处理操作，例如设置输出结
果的格式、修改电路参数等。

完成后，可以将电路原理图保存为文件，以便以后使用。

以上是TINA-TI的基本教程，可以帮助用户快速上手使用该软件进行电路仿真和分析。

电子电路仿真软件推荐电子电路仿真软件在电子工程领域起着至关重要的作用，能够帮助工程师们进行电路设计、测试和验证，提高工作效率和设计准确性。

本文将针对电子电路仿真软件进行推荐，并介绍它们的特点和应用范围。

一、MultisimMultisim是一款由美国国家仪器（NI）公司开发的电子电路仿真软件，具有强大的功能和广泛的应用性。

该软件提供了直观、易于使用的用户界面，使得用户能够轻松地进行电路设计和调试。

Multisim支持模拟电路和数字电路仿真，能够进行信号分析、模拟分析和混合信号仿真。

此外，它还提供了仿真实验室功能，使得用户可以进行实际电路实验的虚拟仿真。

Multisim是一款功能全面、易于上手的电子电路仿真软件，非常适合初学者和专业工程师使用。

二、LTspiceLTspice是一款由美国线性科技（Linear Technology）公司开发的免费电子电路仿真软件。

它是一款强大的模拟器，支持大规模的电路仿真和分析。

LTspice提供了丰富的元件库和模型，用户可以根据需要自定义元件和模型。

该软件具有快速仿真的特点，能够在短时间内对复杂电路进行仿真和验证。

此外，LTspice还支持直流稳态分析、交流分析和傅里叶分析等功能，能够满足不同的仿真需求。

由于其强大的性能和免费的特点，LTspice在电子工程界广受欢迎，特别是学生和研究人员。

三、Cadence PSpiceCadence PSpice是一款由美国Cadence Design Systems开发的电子电路仿真软件，是业界最为流行的仿真工具之一。

该软件支持模拟电路和混合信号仿真，并提供了准确的仿真结果和可靠的电路分析。

Cadence PSpice具有丰富的元件库和模型，用户可以快速设计和验证复杂的电路。

此外，它还提供了直流稳态、交流和传输特性分析等功能，能够满足不同电路设计的需求。

Cadence PSpice在电子工程领域有广泛的应用，尤其在电路设计和验证方面发挥着重要作用。
