天棚吊顶工程施工图一、施工前准备1. 施工前需要确认设计图纸，包括天棚吊顶的材料、规格、施工工艺等，确保施工按照设计要求进行。
2. 准备施工必需的工具和材料，包括木工工具、测量工具、电动工具、吊顶材料等。
3. 确保施工现场安全，清理施工现场，保证施工过程的安全性。
4. 确认天棚吊顶的高度和平整度，确保施工前的基础工作已完成。
二、吊顶构架搭建1. 根据设计图纸确定吊顶的悬挂点和主龙骨的位置，开始搭建吊顶的构架。
2. 安装主龙骨，确保主龙骨的水平和垂直度，调整主龙骨的位置，确保吊顶的平整度。
3. 安装副龙骨，根据设计要求确定副龙骨的位置和间距，固定副龙骨到主龙骨上。
4. 安装吊顶线条，根据设计要求确定吊顶线条的位置和长度，固定吊顶线条到主龙骨和副龙骨上。
5. 安装吊顶板材，根据设计要求确定吊顶板材的位置和尺寸，固定吊顶板材到吊顶构架上。
6. 进行吊顶的调整和修整，确保吊顶的平整度和美观度，完善吊顶的施工工作。
三、吊顶灯具安装1. 安装吊顶灯具，根据设计要求确定吊顶灯具的位置和数量，固定吊顶灯具到吊顶板材上。
2. 连接吊顶灯具的电源线，确保吊顶灯具的电路连接正确，进行安全测试和调试。
3. 安装吊顶灯具的遮光罩和灯泡，确保吊顶灯具的正常运转和使用。
四、完工验收与清理1. 完工验收，确认吊顶工程的施工质量和效果，检查吊顶的平整度和美观度。
2. 进行吊顶工程的清理工作，清理施工现场和作业区域，保证施工现场的整洁和安全。
3. 提交吊顶工程的竣工资料，包括吊顶施工记录、验收报告、施工合格证等。
以上就是天棚吊顶工程施工图的相关内容，希望对各位有所帮助。
在施工过程中，一定要按照规范操作，保证施工质量和安全性。
同时，及时清理施工现场，保持施工环境的整洁和安全。
祝各位施工顺利！。
轻钢龙骨吊顶施工工艺1适用范围适用于工业与民用建筑中吊顶采用轻钢龙骨骨架安装罩面板的顶棚安装工程。
2施工准备2.1 原材料、半成品要求龙骨：主龙骨是轻钢吊顶龙骨体系中的主要受力构件，整个吊顶的荷载通过主龙骨传给吊杆。
主龙骨的受力模型为承受均布荷载与集中荷载的连续梁。
故主龙骨必须要满足强度与刚度的要求。
次龙骨〔中、小龙骨〕的主要作用是固定饰面板，中、小龙骨多数是构造龙骨，其间距由饰面板尺寸决定。
轻钢龙骨按截面形状分为U型骨架与T形骨架两种形式。
按组成吊顶轻钢龙骨骨架的龙骨规格区分，主要有四种，即D60系列、D50系列、D38系列与D25系列。
零配件：吊杆〔轻型用φ6或φ8，重型用φ10〕、吊挂件、连接件、挂插件、花篮螺丝、射钉、自攻螺钉等。
罩面板轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声穿孔石膏板、矿棉装饰吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮雕板、钙塑凹凸板等。
施工时应按设计要求选用。
当设计深度缺乏，如罩面板未标明具体规格尺寸、罩面板厚度、罩面板等级以及罩面板质量密度、抗弯强度或断裂荷载、吸水率等技术性能要求时，那么应在定货前与设计或业主联系确定，明确各种要求，便于以后的验收。
压缝常选用铝压条。
胶粘剂：应按主粘材的性能选用，使用前做粘结试验。
2.2 主要工机具见表2.2。
表2.2 主要工机具一览表2.3 作业条件构造施工时，应在现浇混凝土楼板或预制混凝土楼板缝中，按设计要求间距预埋φ6～φ10钢筋吊杆，一般间距为900mm～1200mm。
当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖沿墙间距900mm～1200mm，木砖在柱中每边应埋设两块以上。
顶棚内的各种管线及设备已安装完毕并通过验收。
确定好灯位、通风口及各种明露孔口位置。
墙面、地面的湿作业已做完，屋面防水施工完。
各种吊顶材料，尤其是各种零配件经过进场验收，各种材料人武部配套齐全。
操作平台架子或液压升降台已通过平安验收。

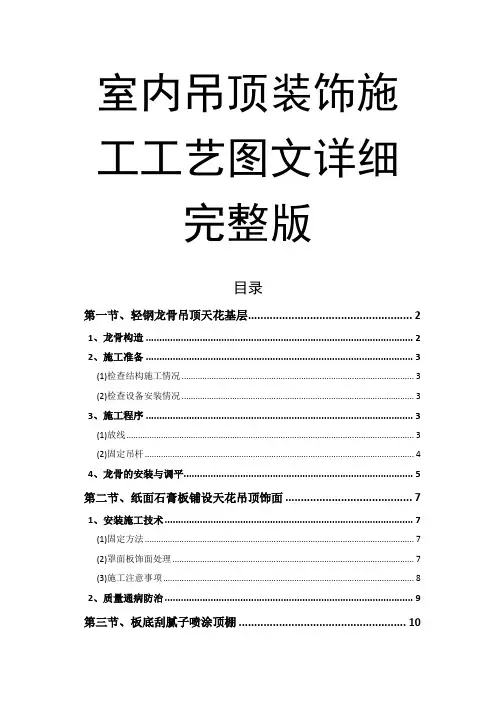

室内吊顶装饰施工工艺图文详细完整版目录第一节、轻钢龙骨吊顶天花基层 (2)1、龙骨构造 (2)2、施工准备 (3)(1)检查结构施工情况 (3)(2)检查设备安装情况 (3)3、施工程序 (3)(1)放线 (3)(2)固定吊杆 (4)4、龙骨的安装与调平 (5)第二节、纸面石膏板铺设天花吊顶饰面 (7)1、安装施工技术 (7)(1)固定方法 (7)(2)罩面板饰面处理 (7)(3)施工注意事项 (8)2、质量通病防治 (9)第三节、板底刮腻子喷涂顶棚 (10)1、施工工艺流程 (10)第一节、轻钢龙骨吊顶天花基层通常采用轻钢龙骨的隐蔽式装配吊顶，无论选择何种罩面板，均需同龙骨固定，只不过在固定方法上有所差异。
龙骨实际上是吊顶体系的骨架，龙骨的断面及安装、固定方法很多，但不论何种断面、何种材料，都要力求安全，简便。
1、龙骨构造(1) U 型吊顶龙骨的构造( 图4 — 2 — 19 和图4 — 2 — 20)a、U 型吊顶龙骨分上人和不上人两种，按需要选用。
这种龙骨主要用于隐蔽式装配吊顶中，如要龙骨不露出各种罩面板和装饰面层，则用自攻螺丝连结，即组成龙骨隐蔽的大面积吊顶。
b、不上人吊顶适用于上部空间低、又不需经常修理设备管道线的场合，设计时只考虑吊顶本身的质量(按150Pa)，龙骨要承受450N 荷载；上人吊顶适用于上部空间高，又要经常检修，设计时要考虑龙骨承受800～1000N的集中荷载；有些上部空间比较高(如比赛大厅、会堂、音乐厅或歌剧院等)的吊顶，除了检修荷载外，有时尚需考虑使用上的其他荷载(如需要设置工作马道等)，对主龙骨(大龙骨)和吊挂件的规格应有所选择，甚至需要通过计算确定。
这时龙骨和吊挂件、支托、连接件要配套。
c、上人和不上人主龙骨中距—般小于1200mm，吊点为900～1500mm一个，具体间距视龙骨和吊挂件规格而定。
d、大龙骨通过吊挂件和吊杆相连，承担吊顶全部负荷。
e、吊杆一般采用钢筋。
吊顶施工详细图解我们通常在装修中常常提到吊顶，可是究竟对什么是吊顶，许多业主只有一个很模糊的概念。
对于吊顶知识和为什么要进行吊顶方面都存在许多的疑问。
要搞清这些就需要先对吊顶有一个从始至终的认识。
让我们先来看看什么是吊顶吧：吊顶：吊顶是对室内顶部的美化，房屋的顶部装修，就叫吊顶。
局部吊顶是在顶部的局部位置进行吊顶装修。
参照装修吊顶的作用，看看各位业主是否需要进行吊顶呢？装修吊顶的作用如下：一、防止水气浸润和油烟散乱，好做清洁。
如卫生间和厨房的吊顶。
二、造型以变化空间，实现艺术创作。
如客厅餐厅卧室。
三、隐藏灯光，使灯具的反射光来表现柔和自然。
模仿了自然光。
四、隐藏管线。
五、在屋顶不成水平时，外观倾斜时，通过吊顶来调整达到水平状。
吊顶所需要的材料：1、龙骨材料；2、饰面板材料龙骨材料介绍：解释：龙骨是吊顶时与顶子墙体相固定的，用于撑起外面的石棉板，起到支撑和固定的作用。
龙骨材料：轻钢龙骨、木龙骨和铝合金龙骨。
轻钢龙骨和铝合金龙骨的优点是不容易变形。
木龙骨的优点是容易做各种等造型，缺点是易变形开裂。
注意：吊顶所使用龙骨的品种、规格和颜色应符合设计要求。
应检查材料的产品合格证、性能检测报告、出厂日期及使用说明书、进场验收记录和复验报告。
应优先选用绿色环保材料和通过ISO 14001环保体系认证的产品吊顶轻钢龙骨。
防骗提示：在吊顶开始前一定要在吊顶材质方面仔细把关，一般现在都会采用轻钢龙骨和铝合金龙骨吊顶，因为其材质比较其他品种如木龙骨更加结实、耐用。
木龙骨只使用于少量特殊造型无法用轻钢龙骨时，才使用木质龙骨。
有的装修公司施工中大范围木龙骨是为了偷工减料，轻钢龙骨的价格远高于木龙骨的。
饰面板材料介绍：石膏板、金属板、聚苯乙烯泡沫塑料板和铝塑板等。
解释：饰面板：饰面板就是吊顶安装龙骨后，最后罩住龙骨的板子。
吊顶材料主要有矿棉板、石膏板、木板、PVC塑料扣板、玻璃、金属等几种。
1、PVC塑料扣板①特点吊顶它以PVC为原料，经加工成为企口式型材，具有重量轻、安装简便、防水防潮、防蛀虫的特点，它表面的花色图案变化也非常多，并且耐污染、好清洗、有隔音、隔热的良好性能，特别是新工艺中加入了阻燃材料，使其能离火即灭，使用更为安全。
它成本低，装饰效果好，因此在家庭装修吊顶材料中占有重要位置，成为卫生间、厨房、盂洗间、阳台等吊顶的主导材料。
②质量鉴定选购选购PVC吊顶型材时，一定要向经销商索要质检报告和产品检测合格证。
目测外观质量板面应平整光滑，无裂纹，无磕碰，能装拆自如，表面有汹涌无划痕；用手敲击板面声音清脆。
维护和更换PVC吊顶型材的耐水、耐擦洗能力很强。
日常使用中可用清洗剂擦洗后，用清水清洗；板缝间易受油渍，清洗时可用刷子蘸清洗剂刷洗后，用清水冲净；注意照明电路不要沾水。
PVC吊顶型材若发生损坏，更新十分方便，只要将一端的压条取下，将板逐块从压条中抽出，用新板更换破损板再重新安装，压好压条即可。
更换时应注意新板与旧板的颜色需一样，不要有色差样。
2、金属制品吊顶金属制品吊顶指的是一种集多种功能、装饰性于一体的吊顶金属装饰板。
与传统吊顶材料相比，除保持其特性外，质感、装饰感方面更优，可分为吸声板和装饰板(不开孔)。
吸声板是根据声学原理，利用各种不同穿孔率的金属板来达到消除噪声，也根据需要有圆孔、方孔、长圆孔、长方孔、三角孔、大小组合孔等不同孔型，底板大都是白色或铝色。
另外金属装饰板，特别注重装饰性，线条简洁流畅，造型美观，色泽优雅，有古铜、黄金、红蓝、奶白等颜色；规格恰好与普通住宅的宽度相吻全，与大理石、铝合金门窗等材料连接浑然一体，高雅华丽，为适静的居室环境锦上添花。
金属装饰板的材质种类有铝、铜、不锈钢、铝合金等，选择铜、不锈钢材料的装饰板档次较高，价格也高，一般的居室装饰，选择铝合金装饰板较合适，符合人们一般的购物心理，即物美价廉。
由于金属板的绝热性能较差，为了获得一定的吸音、绝热功能，在选择金属板进行吊顶装饰时，可以利用内加玻璃棉、岩棉等保温吸音的产品达到绝热吸音的功能。
尤其是居住在顶层的居民，装饰后可改善室内环境，明显节约空调的能源消耗费用。
石膏板吊顶石膏板是目前应用比较广泛的一类新型吊顶装饰材料，具有良好的装饰效果和较好的吸音性能，较常用的有浇筑石膏装饰板和纸面装饰吸音板。
浇筑石膏装饰板具有质轻、防潮、不变形、防火、阻燃等特点。
并有施工方便，加工性能好，可锯、可钉、可刨、可粘结等优点。
主要品种有：各种平板、花纹浮雕板、半穿孔板、全穿孔板、防水板等。
花纹浮雕板适用于居室的客厅、卧室、书房吊顶；防水板多用于厨房、卫生间等湿度较大的场所。
防骗提示：有的装修公司建议业主采用大芯板吊顶，大芯板是很便宜的一种材质，业主们千万不要贪小便宜，因为大芯板它本身的材质会产生许多对人体有害的物质，例如甲醛、苯等物质。
所以此时要坚决拒绝使用。
这次跟踪的是石膏板的吊顶施工过程，所以在这里着重介绍：石膏板：石膏板是目前应用最广泛的一类新型吊顶装饰材料。
具有良好的室内装饰效果和较好的吸音性能，价格较其它屋顶装饰材料低廉。
在选择石膏板时，应对室内装饰石膏板的性能有所了解，同时对其使用特点也应了解，以便使自己的室内装饰能达到理想的目的。
石膏板特点是轻质、绝热、不燃、可锯可钉、吸声、调湿、美观。
但耐潮性差。
石膏板选购：(1)目测外观检查时应在O．5m远处光照明亮的条件下．对板材正面进行目测检查，先看表面，表面平整光滑，不能有气孔、污痕、裂纹、缺角、色彩不均和圉案不完整现象，纸面石膏板上下两层牛皮纸需结实．可预防开裂且打螺钉时不至于将石膏板打裂；再看侧面。
看石膏质地是否密实，有没有空鼓现象，越密实的石膏板越耐用。
(2)用手敲击检查石膏板的弹性。
用手敲击，发出很实的声音说明石膏板严实耐用，如发出很空的声音说明板内有空鼓现象，且质地不好。
用手掂分量也可以衡量石膏板的优劣。
(3)尺寸允许偏差、平面度和直角偏离度尺寸允许偏差、平面度和直角偏离度要符合合格标准，装饰石膏板如偏差过大，会使装饰表面拼缝不整齐，整个表面凹凸不平，对装饰效果会有很大的影响。
(4)看标志在每一包装箱上，应有产品的名称、商标、质量等级、制造厂名、生产日期以及防潮、小心轻放和产品标记等标志。
购买时应重点查看质量等级标志。
装饰石膏板的质量等级是根据尺寸允许偏差、平面度和直角偏离度划分的。
材质介绍完毕我们来看看石膏吊顶时的工艺：工艺流程：测量放线→固定吊杆→安装边龙骨→安装主龙骨→安装次龙骨→安装饰面板→安装收口条测量放线：用激光水平测试仪器，测出室内的整体水平垂直线，然后根据水平仪器得远红外线，用墨线沿墙(柱)弹出吊顶标高控制线。
目的是使此后的吊顶都要对照根据这条水平线进行，以保证其施工的水平垂直度。
龙骨安装：1．安装边龙骨边龙骨应按设计图的要求和弹好的吊顶标高控制线进行安装。
安装时把边龙骨的靠墙侧涂刷胶粘剂后，在墙顶部用钻头打孔，把木砖用锤子钉入墙中，再用水泥钉或螺钉固定在已预埋好的木砖上(木砖需经防腐处理)。
固定在混凝土墙(柱)上时，可直接用水泥钉固定。
提示：业主要注意看看边龙骨固定的间距应不大于吊顶次龙骨的间距，一般为300～600mm，以防止发生变形影响最后工程的稳固和质量。
检查提示：边龙骨应按设计要求弹线，固定在四周墙上。
边龙骨是最初的安装如果不按水平线施工，将会影响吊顶美观。
2．安装主龙骨测量边龙骨的把长度适当的主龙骨安装时应采用专用吊挂件和吊杆连接，吊杆中心应在主龙骨中心线上。
主龙骨安装间距―般为900～1000mm，一般宜平行房间长向布置。
3．安装次龙骨把金属次龙骨用钉子与专用连接件和主龙骨固定在一起。
次龙骨必须对接，不得有搭接。
―般次龙骨间距不大于600mm。
潮湿或重要场所，次龙骨间距宜为300～400mm。
业主质量检验：1位置偏差，骨架外观质量,垂直度平整度。
2用手上下左右晃动龙骨看其是否稳固，如果没有摇摆不稳的现象，可以证明其稳固度很符合标准。
3全面校正主次龙骨的位置及平整度。
这也是影响稳固的主要因素。
监督检查：防止吊顶不平：1、现象：吊顶出现不规则的波浪性2、原因分析：任意起拱，形成拱度不均匀。
吊顶周边格栅或四角不平。
龙骨接头不平有硬弯，造成吊顶不平。
吊杆或吊筋间距过大，龙骨变形后产生不规则挠度。
受力节点结合不严，受力后产生位移变形。
安装饰面板(1)骨架为金属龙骨时，一般用沉头自攻钉螺钉固定饰面板。
(2)石膏板安装。
首先测量一下龙骨间的距离确定所需要的石膏板材，裁切好石膏板把其与边龙骨和主龙骨用螺钉固定在一起。
固定注意每块板均应从中间向四周放射状固定，不得从四周多点同时进行固定，以防出现弯棱、凸鼓的现象。
通常整块石膏板的长边应沿次龙骨铺设方向安装。
监督饰面板：吊顶缝隙裂开的原因：1、现象：吊顶接缝处，由于时间过长，造成接缝处裂开。
2、原因分析：由于在封饰面板的时候拼接过于零散，没有尽量使用一整块石膏板造成接缝过多。
所以最好在施工中减少接缝，尽量使用一整块板子。
安装压条或收口条各种饰面板吊顶与四周墙面的交界部位，应按设计要求或采用与饰面板材质相适应的收边条、阴角线或收口条收边。
安装必须保证牢固可靠、平整顺直。
提示：季节性施工雨季安装石膏板等饰面板施工时，作业环境湿度应控制在70%以下。
雨期各种吊顶材料的运输、搬运、存放，均应采取防雨、防潮措施，以防止发生霉变、生锈、变形等现象。
施工过程中业主应注意影响工程质量的问题：1．严格按弹好的水平和位置控制线安装周边骨架；受力节点应按要求用专用件组装连接牢固，保证骨架的整体刚度；各龙骨的规格、尺寸应符合设计要求，纵横方向起拱均匀，互相适应，用吊杆螺栓调整骨架的起拱度：金属龙骨严禁有硬弯，以确保吊顶骨架安装牢固、平整。
2．饰面板安装前应逐块进行检验，边角必须规整，尺寸应一致；这样安装后才可以保证接缝均匀一致、平顺光滑，线条整齐、密合。
3．轻钢骨架预留的各种孔、洞(灯具口、通风口等)处，其构造应按规范、图集要求设置龙骨及连接件。
避免孔、洞周围出现变形和裂缝。
-/4．骨架应固定在主体结构上，不得吊挂在顶棚内的各种管线、设备上，吊件调整好后必须固定拧紧，轻钢骨架之间的连接必须牢固可靠。
以免造成骨架变形使顶板不平、开裂。
5．饰面板、块在下料切割时，应控制好切割角度，切口的毛茬、崩边应修整平直。
避免出现接缝明显、接口漏白茬、接缝不平直、接缝错台等问题。
重点注意过程质量检查：吊顶属于隐蔽工程之一，所以检测的方法必须在施工中进行，否则封上石膏板后就看不出什么问题了。
注意在施工过程中检查是最好的方式。
