机械设计课程作业设计说明书题目：螺旋传动设计班级：学号：姓名：目录1、设计题目 (2)2、螺纹、螺杆、螺母设计 (2)3、耐磨性计算 (2)4、自锁性校核 (3)5、螺杆强度校核 (3)6、螺母螺纹牙强度校核 (3)7、螺杆的稳定性校核 (4)8、螺母外径及凸缘设计 (5)9、手柄设计 (5)10、底座设计 (6)11、其余各部分尺寸及参数（符号见参考书） (6)12、螺旋千斤顶的效率 (6)13、参考资料 (7)1、设计题目螺旋千斤顶已知条件：起重量Q=37.5KN ，最大起重高度H=200mm ，手柄操作力P=200N 。
2、螺纹、螺杆、螺母设计本千斤顶设计采用单头左旋梯形螺纹传动，单头螺纹相比多头螺纹具有较好的自锁性能，且便于加工，左旋符合操作习惯。
由于螺杆承受载荷较大，而且是小截面，故选用45号钢，调质处理。
查参考文献得σs=355MPa, σb =600MPa ，S=4，［P ］=20MPa 。
剖分式螺母不适用于此，所以选用整体式螺母。
由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3。
查参考文献得［τ］=35MPa ，b δ［］=50MPa 。
托杯和底座均采用HT250材料。
3、耐磨性计算查参考文献得[p]=18~25MPa ，取[p]=20MPa 。
按耐磨性条件选择螺纹中径，选用梯形螺纹。
由参考文献查得5.2~2.1=ψ，取 ψ=2.0。
由耐磨性条件公式：[]20.8p Qd ≥ψ 式中 2d ——螺杆中径，mm; Q ——螺旋的轴向力，37.5KN ；ψ——引入系数，ψ=2.0 ;[p]——材料的许用压力，20MPa;代入数值后有224.5d mm ≥。
查参考文献，优先选用第一系列，取公称直径d=28mm ，螺距P =8mm ，中径d2=25.5mm ，小径d1=22.5mm ，内螺纹大径D4=28.5mm 。

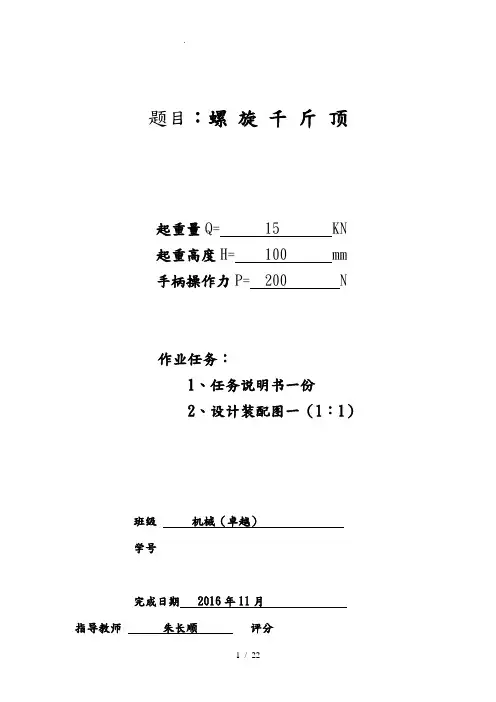

题目：螺旋千斤顶起重量Q= 15 KN起重高度H= 100 mm手柄操作力P= 200 N作业任务：1、任务说明书一份2、设计装配图一（1：1）班级机械（卓越）学号完成日期 2016年11月指导教师朱长顺评分螺旋千斤顶简介 (3)螺旋千斤顶滑动螺旋传动的设计计算 (5)1、材料选择 (5)2、螺纹类型和精度的选择 (5)3、螺旋千斤顶的设计计算 (5)一、螺杆和螺母的计算 (7)一、螺旋副的计算 (7)78二、螺杆的计算 (8)89三、螺母的计算 (10)1012二、托杯设计 (13)三、底座设计 (15)四、手柄设计 (17)五、螺旋千斤顶的效率 (19)设计小结20参考文献21附：螺纹千斤顶装配图 (22)螺旋千斤顶简介千斤顶一般由底座1，螺杆4、螺母5、托杯10，手柄7等零件所组成（见图1―1）。
螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。
设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造。
螺旋千斤顶滑动螺旋传动的设计计算1、材料选择螺杆和螺母的材料除应具有足够的强度外，还要求有较高的耐磨性和良好的工艺性。
螺杆材料：一般可选用Q235、Q275、40、45、50等钢。
对于重载，要求耐磨性高，需要进行热处理的螺杆可选用T12、65Mn、AoCr、20CrMnTi等钢种。
本次千斤顶选用的螺杆材料为Q235。
螺母材料：除要求足够的强度外，还要求在与螺杆旋合时摩擦系数尽可能小和有较高的耐磨性。
常选用铸造锡青铜ZCuSn10Pb1（10-1锡青铜），用于重载低速时，可选用高强度的铸造铝青铜ZCuAl10Fe3（10-3铝青铜）或铸造铝黄铜ZCuZn25Al6Fe3Mn3（25-6-3-3铝黄铜）。
本次千斤顶选用的螺母材料为铸造铝青铜ZCuAl10Fe3（10-3铝青铜）。
2、螺纹类型和精度的选择滑动螺旋采用的螺纹类型有矩形、梯形和锯齿形三种，其中以梯形螺纹应用最广。
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：螺旋传动设计设计题目：设计螺旋起重器（千斤顶）班级：1215102设计者：张紫薇学号：1121510208指导教师：张锋设计时间：2014年10月6日哈尔滨工业大学目录一、设计任务书 (1)二、各部分尺寸计算及校核1、选择螺杆、螺母的材料 (2)2、耐磨性计算 (2)3、螺杆各部分尺寸计算 (2)4、螺杆强度校核 (2)5、螺母螺纹牙强度计算 (3)6、螺纹副自锁条件校核 (4)7、手柄设计…………………………………………………………………………………………… (4)8、螺杆的稳定性校核 (5)9、螺母外经及凸缘设10、底座设计………………………………………………………………………………………………611、其他零件相关尺寸 (7)三、参考文献 (8)一、设计任务书设计螺旋起重器，简图如下1、螺旋起重器已知数据：起重量F Q=30kN，最大起重高度H o=180mm（题号3.1.1）。
2、设计要求：(1) 绘制装配图一张，画出起重器的全部结构，按照装配图要求标注尺寸、序号及填写明细栏、标题栏，编写技术要求。
(2) 对起重器各部分尺寸进行计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性进行校核。
二、各部分尺寸计算及校核1、选择螺杆、螺母的材料螺杆采用45号钢，由参考文献[3]查得抗拉强度MPa 600b =σ，MPa 355s =σ。
螺母材料用铝青铜ZCuAl10Fe3（考虑速度低）。
2、耐磨性计算根据螺纹的耐磨性条件 []p hHd FPp s ≤=2π，引进系数2d H =ψ以消去H ，并且对于梯形螺纹，h =0.5p ，因此得[]mm 4.23226.110308.08.032=⨯⨯=≥p F d ψ式中2d ——螺杆螺纹中径，mm ；F ——螺杆所受轴向力，即起重量，kN ；ψ——根据螺母结构选定，对于整体式螺母取ψ=1.2~2.5，此处取ψ=1.6；[]p ——滑动螺旋副材料的许用压强，根据参考文献[2]中表8.11，当螺杆和螺母副材料分别是钢和青铜且低速滑动时，许用压强[]p =18~25，此处取[]p =22 。
螺旋千斤顶作业姓名 朱小龙 学号 10901131 一、题目：螺旋千斤顶 原始数据:二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书1目录一、螺杆的设计与计算 (3)1．螺纹的牙型 (3)2．螺杆的材料 (3)3．螺杆直径 (4)4．自锁验算 (4)5．螺杆结构 (4)6．螺杆的强度校核 (5)二、螺母的设计与计算 (5)1．材料 (5)2．螺纹圈数Z与高度H (5)3．螺母其它尺寸 (6)4．螺母与底座的配合 (7)三、螺杆稳定性验算 (7)四、托杯的设计与计算 (7)五、手柄设计与计算 (9)1．材料 (9)2．手柄长度L (9)p3．手柄直径d (9)p4．手柄结构 (9)六、底座设计 (10)七、千斤顶的效率 (11)螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=50KN、最大升起高度H=200mm。
螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，螺纹的径向间隙很小，在计算强度时不考虑。
（2）螺杆的材料选用45号钢,查【1】表3-2。
原始数据F=50KN H=200mm配合选H8/h8螺杆材料选45号钢螺纹牙危险截面的抗剪强度条件为：[]τπτ≤=ZFb d 1; 螺纹牙危险截面的抗弯强度条件为：[]b 21b Z b d Fl6σπσ≤=;均符合条件。
Z 取8考虑到退刀槽的影响，实际螺纹圈数为Z ’＝Z ＋1.5=9.5螺母高H ’＝Z ’P=76mm（3）螺母其它尺寸 螺母其它尺寸见图。
其中d D )8.1~6.1(==62.4~70.2mm,取D=65mm ；D D )4.1~3.1(1==84.5~91mm ，取1D =86mm ；3'H a ==25.33,取a=26mm.螺母高76mm其它尺寸如图口和沟纹。
为了防止托杯从螺杆端部脱落，在螺杆上端应装置挡板。
机械设计课程大作业螺旋千斤顶设计计算说明书目录1设计任务书 (3)2任务分析 (4)3螺旋传动设计 (4)3.1螺杆的设计与计算 (4)3.1.1螺杆材料 (4)3.1.2螺杆螺纹类型 (4)3.1.3螺杆的直径 (4)3.1.4校核自锁条件 (5)3.1.5螺杆的结构 (5)3.1.6螺杆强度校核 (6)3.1.7螺杆稳定性校核 (6)3.2螺母的设计与计算 (7)3.2.1螺母材料 (7)3.2.2螺母高度及旋合圈数 (7)3.2.3校核螺母螺纹牙强度 (7)3.2.4螺母结构 (7)4支撑部件设计 (8)4.1托杯的设计与计算 (8)4.1.1托杯材料 (8)4.1.2托杯结构 (8)4.1.3托杯强度校核 (9)4.2底座设计 (10)4.2.1底座材料 (10)4.2.2底座结构 (10)5其他部件设计 (11)5.1手柄设计 (11)5.1.1手柄材料 (11)5.1.2手柄长度 (11)5.1.3手柄直径 (12)6总结 (12)7参考文献 (13)附录1螺旋千斤顶总装配图................................................. 图纸1 附录2螺母零件工作图..................................................... 图纸2 附录3螺杆零件工作图..................................................... 图纸3 附录4托杯零件工作图..................................................... 图纸41设计任务书设计任务名称：螺旋千斤顶设计设计参数：最大起重量F：30kN最大起升高度H：110mm螺旋千斤顶示意图工作量：总装配图一张；螺母、螺杆、托杯零件工作图各一张。
计算说明书一份。
2任务分析螺旋传动是利用螺杆和螺母组成的螺旋副来实现传动要求的，它主要是用于将回转运动转变为直线运动，同时传递运动和动力。
计算及说明结果螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=60KN 、最大升起高度H=230mm 。
螺旋千斤顶的设计步骤如下：1.螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料 选用Q255——《现代工程材料成型与机械制造基础》 孙康宁 P80（3）螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即：[]σπF2.5d 1≥查式中螺杆的屈服极限σs=255MPa ，由于Q235是塑性材料，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数[]σ=130MPa 。
——《材料力学》 王世斌 亢一澜 P19、P28将上述数据带入得螺杆的直径为d1≥0.02764m ，取d 1=30mm 。
根据经验公式4p d1=，得P=7.5mm 。
参考梯形螺纹标准，螺纹牙型高h=2p，得h=3.75mm 。
d 圆整为整数后，取p d d1-==38-7.5=30.5mm 。
（4）自锁验算在考虑众多因素后，实际应满足的自锁条件为：原始数据 F=60KN H=230mm配合选H8/h8螺杆的材料选Q255螺杆直径取30.5mm1-'≤ρψ由)(/np tan d 2πψ= n=1，p=7.5mm ，d 2=2h2d 1+⨯=32.375mm得tan ψ=0.07373——《机械原理与机械设计》 张策 P38 当量摩擦角ρ'=arctanμ，在有润滑油情况下μ=0.1，得1-'ρ=4.574验证结束，左边小于右边，达到自锁条件。
——《机械原理与机械设计》 张策 P71 （5）结构 手柄孔径dK根据手柄直径p d 决定，mm 5.0d d p k +≈。
根据后面手柄部分的计算得到p d =26mm ，所以k d =26.5mm 。
机械设计课程作业任务书题目：螺旋千斤顶起重量Q=22.5KN起重高度H=150mm手柄操作力P=200N作业任务：1、设计计算说明书一份2、设计装配图一张（1：1）班级：学号：姓名：完成日期：2015年11月1日指导教师：评分：目录Ⅰ设计任务书 (1)Ⅱ计算内容和设计步骤 (2)一、螺杆和螺母的设计计算 (2)二、螺杆强度和稳定性计算 (4)三、螺母的强度计算 (5)四、托杯设计 (7)五、底座设计 (8)六、手柄设计螺旋 (9)七、千斤顶效率 (11)Ⅲ设计小结 (11)Ⅳ参考资料 (12)| 设计任务书1.题目设计一螺旋千斤顶，数据如下： 最大起重量 kN Q 5.22= 最大升程 mm H 150= 手柄操作力 mm P 200= 螺旋千斤顶的结构形式如图：2.内容在规定时间内，完成螺旋千斤顶的设计计算说明书和装配图各一份。
3.要求（1）装配图装配图的内容大致包括：一组视图；必要的尺寸；技术要求和编号、标题栏、明细表。
按1：1的比例画出装配图。
装配图中只需标注：性能尺寸；装配尺寸，包括配合尺寸、装配位置尺寸和装配连接尺寸；安装尺寸；外形尺寸和极限位置尺寸。
注意：装配图上没有必要标注出各组成部分的全部尺寸。
（2）说明书说明书的内容有：封面、目录、设计任务书、计算内容及设计步骤、设计小结和参考资料等。
（3）其它本次大作业提倡采用计算机辅助设计，通过编程进行设计计算或参数化绘图，有关梯形螺旋千机顶优化设计计算的程序框图可参见附2。
|| 计算内容及步骤 装 订 线 （内容） （计算及说明） （结果） 1.材料、螺纹的选择 2.滑动螺旋副的耐磨性计算和自锁行校核一、螺杆和螺母的设计计算 1.1材料选择 螺杆材料：选45钢。
螺母材料：选用铸造铝青铜。
1.2螺纹类型选择 选择梯形螺纹，牙型角α=30˚,梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙型按GB/T5796.1-2005的规定。
1.3确定螺杆直径 按耐磨性条件确定中径2d 对于梯形螺纹，其设计公式为：(1)按国家标准取相应的公称直径d 螺母高度'H 螺纹的工作圈数u 及螺距p （2）自锁性校核 d 2≥[]p Q ψ8.0 mm 对于整体式螺母，=ψ 1.2～2.5; 钢对青铜，在人力驱动条件下，螺旋副许用压强宜取=][p 15～25MPa; 此处取 5.1=ψ,许用压力MPa P 20= 带入设计公式，得： mm d 1.92201.51025.58.032=⨯⨯≥ 按国家标准GB/T 5796.2-2005选择公称直径和螺距为： m m P m m d d m m d d m m d D 552.25.5 5.522.52832==-==-=== 1.4螺母的计算 螺母高度： mm d H 8.2535.255.12'=⨯==ψ 螺纹工作圈数： ；，取865.758.253'====u P H u 螺纹牙工作高度： 2.5mm 50.5=0.5P =h =⨯ 1.5自锁验算 自锁验算条件是v ρλ≤；钢对青铜时v f =0.08~0.09，取v f =0.08。

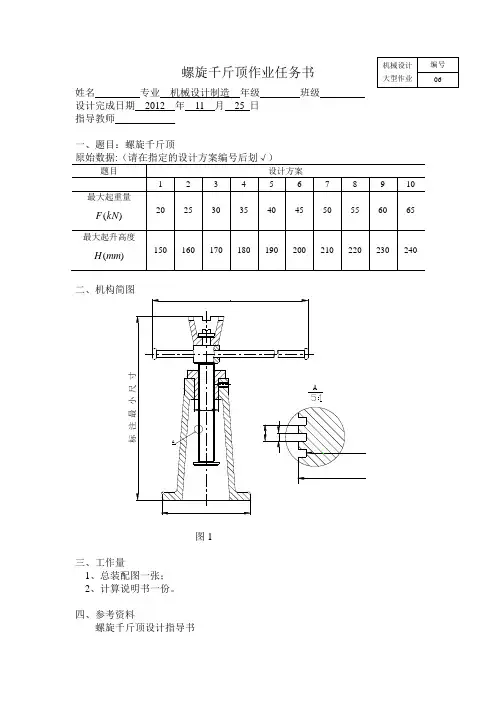

螺旋千斤顶作业任务书姓名 专业 机械设计制造 年级 班级设计完成日期 2012 年 11 月 25 日 指导教师一、题目：螺旋千斤顶二、机构简图图1三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书目录1、选题及设计方案-----------------------------------------------------------------32、设计目的-----------------------------------------------------------------------------33、螺旋千斤顶计算说明书-----------------------------------------------------43.1螺杆的设计与计算----------------------------------------------------------43.2螺母的设计与计算----------------------------------------------------------63.3螺杆稳定性验算--------------------------------------------------------------83.4托杯的设计与计算----------------------------------------------------------83.5手柄设计与计算--------------------------------------------------------------93.6底座设计与计算-------------------------------------------------------------113.7千斤顶的效率----------------------------------------------------------------124、参考资料-----------------------------------------------------------------------------12选题及设计方案设计目的1、熟悉螺旋千斤顶的的工作原理与设计计算方法；2、运用所学的知识解决设计中所遇到的具体实际问题，培养学生独立工作能力，以及初步学会综合运用所学知识解决材料的选择、强度和刚度计算、制造与装配工艺等方面的问题；3、熟悉有关设计资料，学会查阅手册和运用国家标准；- 3 -螺旋千斤顶计算说明书- 5 -(4)自锁验算当量摩擦角 2cosarctan'αμρ=由于螺杆和螺母的材料分别选用45钢和锡青铜，故取10.0=μ（0.08~0.10），又因为矩形螺纹牙顶角︒=0α，所以求得︒==711.50cos 10.0arctan 'ρ螺纹中径 mm dd 332d 12=+=螺纹中径升角 ︒=⨯==314.3336arctan arctan2ππψd nP 满足 ︒-≤1'ρψ所以，满足自锁条件，自锁可靠。
机械设计-千斤顶_设计计算说明书机械设计-千斤顶_设计计算说明书1、引言本文档旨在提供一份详细的机械设计计算说明书，用于千斤顶的设计。
千斤顶是一种常见的机械工具，用于举升重物。
在本文档中，我们将介绍千斤顶的设计原理、材料选择、力学计算和安全性考虑等相关内容。
2、设计原理2.1、工作原理：千斤顶利用手动或液压的方式，将力转化为一个能够举升重物的力。
在操作过程中，通过控制手柄或液压泵的运动，使得活塞在主缸体内上下运动，从而实现重物的举升和下放。
2.2、原理图：包括主缸体、活塞、液压泵等组成的千斤顶原理图，详细标注各个组件的名称和功能。
3、材料选择3.1、主缸体：使用高强度钢材料，以承受大的压力和重载。
3.2、活塞：采用钢材料，具有良好的耐磨和密封性能。
3.3、液压泵：选择合适的液压泵类型和材料，以确保泵的稳定性和工作效率。
4、力学计算4.1、举升能力计算：根据设计需求和预期工作负荷，计算千斤顶的最大举升能力和承受重量。
4.2、压力计算：通过力学分析和压力平衡方程，计算千斤顶在不同工作条件下的压力大小。
4.3、强度计算：使用强度学原理，计算主缸体和活塞的最大应力，以确保结构的强度和可靠性。
4.4、传动效率计算：通过液压系统的分析和参数计算，评估千斤顶的传动效率和功率损失。
5、安全性考虑5.1、载荷限制：根据设计和制造标准，确定千斤顶的额定工作载荷和最大承载能力，并进行标识。
5.2、安全阀：为防止过载和压力过高，安装安全阀以保护千斤顶和操作者的安全。
5.3、密封性能：确保千斤顶的密封性能良好，防止泄漏和波动导致的意外事故。
5.4、操作规程：提供详细的操作规程和注意事项，包括保养、维修和安全操作等指导。
附件：- 图纸和设计图册- 强度计算报告- 结构分析报告- 材料选型数据表- 液压系统参数表法律名词及注释：1、《安全生产法》：指中华人民共和国国家安全生产法，该法规定了生产、经营单位的安全生产责任和相关要求。
机械设计课程作业设计说明书
题目：螺旋传动设计
班级：
学号：
姓名：
目录
1、设计题目 (2)
2、螺纹、螺杆、螺母设计 (2)
3、耐磨性计算 (2)
4、自锁性校核 (3)
5、螺杆强度校核 (3)
6、螺母螺纹牙强度校核 (3)
7、螺杆的稳定性校核 (4)
8、螺母外径及凸缘设计 (5)
9、手柄设计 (5)
10、底座设计 (6)
11、其余各部分尺寸及参数（符号见参考书） (6)
12、螺旋千斤顶的效率 (6)
13、参考资料 (7)
1、设计题目
螺旋千斤顶
已知条件：起重量Q=37.5KN ，最大起重高度H=200mm ，手柄操作力P=200N 。
2、螺纹、螺杆、螺母设计
本千斤顶设计采用单头左旋梯形螺纹传动，单头螺纹相比多头螺纹具有较好的自锁性能，且便于加工，左旋符合操作习惯。
由于螺杆承受载荷较大，而且是小截面，故选用45号钢，调质处理。
查参考文献得σs=355MPa, σb =600MPa ，S=4，
［P ］=20MPa 。
剖分式螺母不适用于此，所以选用整体式螺母。
由于千斤顶属于低速重载的情况，且螺母
与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜
ZCuAl10Fe3。
查参考文献得［τ］=35MPa ，b δ［］=50MPa 。
托杯和底座均采用HT250材料。
3、耐磨性计算
查参考文献得[p]=18~25MPa ，取[p]=20MPa 。
按耐磨性条件选择螺纹中径，
选用梯形螺纹。
由参考文献查得5.2~2.1=ψ，取 ψ=2.0。
由耐磨性条件公式：
[]
20.8p Q
d ≥ψ 式中 2d ——螺杆中径，mm; Q ——螺旋的轴向力，37.5KN ；
ψ——引入系数，ψ=2.0 ;
[p]——材料的许用压力，20MPa;
代入数值后有224.5d mm ≥。
查参考文献，优先选用第一系列，取公称直径
d=28mm ，螺距P =8mm ，中径d2=25.5mm ，小径d1=22.5mm ，内螺纹大径D4=28.5mm 。
螺母高度H '
=ψd 2=51mm ，螺母的螺纹工作圈数u='
H P
=6.4≤10.
螺纹牙的工作高度h=0.5P=4mm
4、自锁性校核 4.73cos v f
arctg
λψβ
≤== 为保证自锁，取λ=2.5
其中，由相关手册查得 0.08,15f β==
5、螺杆强度校核
千斤顶螺杆危险截面受轴向力F 和扭转力矩T 的作用，根据第四强度理论，螺杆危险截面的强度条件为：
][)16(3)4(3
112
21σππσ≤+=d T d F
式中 1d —— 螺杆螺纹的小径22.5mm ； []σ——螺杆材料的许用应力(MPa);
F ——螺杆所受的轴向载荷(N)；
T 1—— 螺杆所受转矩，对起重螺旋取T=T 1 将f =0.09代入数据计算得到：
由2
1()2v d T Q tg λψ=⋅
⋅+得1T =122561N·
mm ，代入公式231
1221)16(3)4(d T d F ππσ+=得σ=87.7MPa ，显然符合条件。
6、螺母螺纹牙强度校核
因为螺母材料强度低于螺杆，所以螺纹牙的剪切和弯曲破坏大多发生在螺母
上，故可只校核螺母螺纹牙强度。
查参考文献得螺母材料的许用切应力
MPa 40~30][=τ,取][τ=35MPa ；许用弯曲应力[σb ]=40~60MPa, 取[σb ]=50MPa 。
螺母螺纹牙根部剪切强度条件为：
[]Q
Dbu
ττπ=
≤ 式中 Q ——轴向载荷(N)；
D ——螺母内螺纹大径(mm); u ——螺纹旋合圈数，u 取6.4；
b ——螺纹牙根部厚度(mm)，对于梯形螺纹b=0.65p 。
代入数据计算： []11.5MPa ττ=≤
即螺母满足剪切强度要求。
螺母螺纹牙根部的弯曲强度条件为：
[]26b b Ql
Db u
σσπ=≤
式中 l ——弯曲力臂， 其它参数同上。
代入数据计算：
[]30.7b b MPa σσ=≤ 即螺母螺纹牙满足弯曲强度要求。
7、螺杆的稳定性校核
千斤顶的最大上升高度H=200mm ，则螺杆的最大工作长度
'
12002H L h l =+++
式中 'H —螺母高度(mm)，'H =51mm;
1h =56~60mm ，取1h =56mm ；
l —螺杆与手柄座相接处尺寸，查手册知，退刀槽l =7.5mm 。
假设手柄直径为d 1=30mm ,由尺寸经验公式h 1=(1.8~2)d 1=54~60mm 取
h 1=56mm ,则：
L=243.5mm
则螺杆的柔度： 1
4d L
i
L
μμλ=
=
式中μ——长度系数，对本千斤顶，看做一端固定、一端自有，则可取μ=2； d 1——螺纹小径，d 1=22.5mm 。
i ——螺杆危险截面的惯性半径(mm),4
1
d A I i =
=,其中A 为危险截面的面积(mm 2)。
代入数据计算：
对于45#钢，此时螺杆稳定的临界载荷Fc 为：
212340
10.000134c d F πλ=+
代入数据计算：
由压杆稳定条件c
sc s Q S S Q
=≥知螺杆满足稳定性要求。
8、螺母外径及凸缘设计
根据经验公式，螺母外径3D ≈1.7d=1.7×28=49mm; 螺母凸缘外径4D ≈1.43D =1.4×49=68.6mm ，取4D =69mm ； 螺母凸缘厚a =(0.2~0.3)'H =(0.2~0.3)×51=10~15mm ，取b=13mm 。
9、手柄设计
加在手柄上的力需要克服螺纹副之间的摩擦阻力矩T 1和托杯支撑面间的摩擦力矩T 2。
设加在手柄上的力F 1=200N ，手柄长度为L ，则有F 1 L = T 1 + T 2。
对于T 1和T 2，有
2133
tan(')50000*tan(3.31 5.14)*12256122d T F ψρ=+=+=N ·mm ，
为环形端面，所以
2
123
132)
2()]4~2([)2()]4~2([3+--+--⋅=D D D D fF T 根据经验公式，(1.6~1.8)(1.6~1.8)3657.6~64.8D d ==⨯=mm,取D=60mm; 1(0.6~0.8)(0.6~0.8)3621.6~28.8D d ==⨯=mm ，取D 1=25mm 。
托杯材料选择铸铁，手柄选择Q235，摩擦因数f=0.08,则
2
123
132)
2()]4~2([)2()]4~2([3+--+--⋅=D D D D fF T
代入数据得：2T =98.6KN ，L=920mm
那么手柄长度取L =300mm,加套筒长620mm 。
手柄直径可按下式计算：
p d ≥
[]b σ—手柄材料的许用弯曲应力，
可取[]b σ=120MPa 。
得17.2p d mm ≥。
取手柄直径18p d mm =。
10、底座设计
螺杆下落至底面，再留10mm 左右的空间，底座铸造起模斜度1:10，壁厚mm 10=δ。
由经验公式，S=(1.5~2)δ=15~20mm,取S=20mm 。
D 5由结构设计确定，D 5=120mm ；D 4=1.4D 5=1.4*120=168mm 。
结构确定后校核下底面的挤压应力：
底面材料选择铸铁HT250，查表得铸铁件壁厚为10~20mm 时，
MPa b 100≥σ，MPa b p )50~40(100*)5.0~4.0()5.0~4.0(][===σσ。
显然，][p p σσ<，底面强度满足设计要求。
11、其余各部分尺寸及参数（符号见参考书）
1(14~28)200(14~28)214~228H H mm mm mm =+=+=，取1220H mm =
63(5~10)49(5~10)54~59D D mm mm mm =+=+=
取656D mm
=
8195D mm
=
=
固定托盘用的挡圈螺钉GB/T5783-2000A 。
螺杆底部挡圈螺钉 GB/T5783-2000A 。
紧定螺钉 GB/T71-1985。
其余铸造圆角，取R=4mm 。
螺旋千斤顶装配图见A3图纸。
12、螺旋千斤顶的效率
/2p QP PL ηπ=
式中：分子上P 为螺距，分母上P 为人手作用力。
将各数值带入得
3
3
3750081030.0%2200796.510ηπ--⨯⨯=
=⨯⨯⨯ 13、参考资料
1、《机械设计课程大作业指导书》-机械设计课程组-2011年8月；
2、王之栋-《机械设计综合课程设计》-机械工业出版社-2015.。
