二氧化碳(CO2)激光器介绍二氧化碳激光器是以CO2气体作为工作物质的气体激光器，其波长为10.6微米附近的中红外波段。
其通过连续波、脉冲和高能量超脉冲技术以不同的能量和时间照射人体皮肤组织，组织吸收激光能量后主要发生光热反应，可使皮肤组织切割、汽化、碳化、凝固或适当变性，达到祛除病变，同时止血或结痂，改变皮肤肌理，达到治疗或理疗的目的。

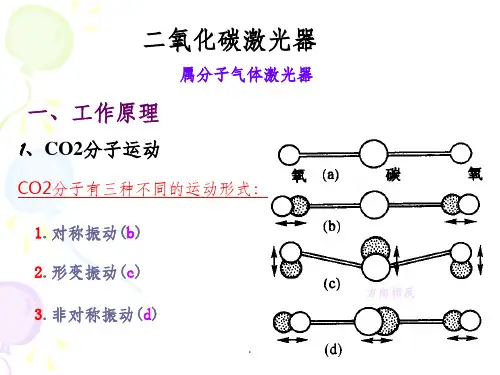

二氧化碳(CO2)激光器原理CO₂分子为线性对称分子，两个氧原子分别在碳原子的两侧，所表示的是原子的平衡位置。
分子里的各原子始终运动着，要绕其平衡位置不停地振动。
根据分子振动理论，CO₂有三种不同的振动方式：①二个氧原子沿分子轴，向相反方向振动，即两个氧在振动中同时达到振动的最大值和平衡值，而此时分子中的碳原子静止不动，因而其振动被叫做对称振动。
②两个氧原子在垂直于分子轴的方向振动，且振动方向相同，而碳原子则向相反的方向垂直于分子轴振动。
由于三个原子的振动是同步的，又称为变形振动。
③三个原子沿对称轴振动，其中碳原子的振动方向与两个氧原子相反，又叫反对称振动能。
在这三种不同的振动方式中，确定了有不同组别的能级。
二氧化碳(CO2)激光治疗仪器作用（1）按输出方式分1）连续输出；2）脉冲输出——调制频率高达1MHz；3）Q开关输出——电光调Q与声光调Q。
（2）按谐振腔的工作分1）波导腔——孔径D=1～3mm；2）自由空间腔——孔径D=4～6mm。
（3）按激励极性分1）单相；2）反相。
（4）按腔体结构分1）单腔；2）多腔；（a）折叠腔：V型——2折；Z型——3折；X型——4折。
（b）列阵腔：短肩列阵；交错列阵。
（c）积木式：并联—2腔；三角组联—3腔。
3）大面积放电（a）平板型，（b）同心环型。
（5）按均恒电感分布方式分1）准电感谐振技术—用于低电容激光头；2）平行分布电感谐振技术—用于高电容激光头。
（6）按谐振腔材料分1）陶瓷—金属混合型；2）全陶瓷型；3）全金属型。
团结普瑞玛培训教程之三（1）上海团结普瑞玛激光设备有限公司2019年7月25日二氧化碳激光器王瑞延 徐世璞 付百泉 编写目录二氧化碳激光器 (1)第一章光学基础 (1)第二章激光 (5)第三章激光器组成 (5)第四章激光器的工作方式 (6)第五章激光束模式 (6)第六章激光器分类 (9)第七章二氧化碳激光器 (10)一快速轴流CO2激光器 (13)二横流CO2激光器 (14)三扩散冷却CO2激光器 (15)四激光谐振腔 (17)五激光束聚集 (18)第八章几种典型的激光器产品 (19)一CP4000激光器 (20)二Rofin激光器 (20)三PRC激光器 (21)第一章光学基础光波实质上是电磁波，最简单的形式就是单色线偏振在自由空间传播。
电场和磁场是按正弦规律变化的。
如图1。
图 1 电磁波单色光：只有一种颜色的光就是单色光，即单一波长，波带比较窄。
电场和磁场互相垂直，按相同的方向传播。
而非偏振光的电场和磁场相位之间是随机的，没有固定的相位关系。
光波是一种横波，它的光矢量是与传播方向垂直。
如果光波的光矢量方向始终不变，只是大小随相位改变，这样的光叫线偏振光。
如果光矢量的大小保持不变，而它的方向绕传播方向均匀的转动，其末端轨迹是个圆，这样的光叫圆偏振光。
如果光矢量的大小和方向都在有规律的变化，光矢量末端沿着一个椭圆转动，这样的光叫椭圆偏振光。
激光器发出的光通常是线偏振光或非偏振光，也可以在外部增加光学元件来产生圆偏振光。
圆偏振光在激光材料加工中非常有用，尤其是金属材料的切割。
因为S光在金属表面的反射比P光大得多，当加入一个90°的圆偏振镜，如果S光和P光的振幅相等，它们之间会产生90°的相位差或相位差等于四分之一波长，线偏振光就转变为圆偏振光。
几何光学的光线是按理想的直线传播，即折射和反射。
折射率n=c/v其中c是光在真空中的传播速度，大约3×108米/秒；v是光在介质材料中的传播速度。
二氧化碳激光器C O2二氧化碳(CO2)激光器介绍二氧化碳激光器是以CO2气体作为工作物质的气体激光器，其波长为10.6微米附近的中红外波段。
其通过连续波、脉冲和高能量超脉冲技术以不同的能量和时间照射人体皮肤组织，组织吸收激光能量后主要发生光热反应，可使皮肤组织切割、汽化、碳化、凝固或适当变性，达到祛除病变，同时止血或结痂，改变皮肤肌理，达到治疗或理疗的目的。
二氧化碳(CO2)激光器原理CO₂分子为线性对称分子，两个氧原子分别在碳原子的两侧，所表示的是原子的平衡位置。
分子里的各原子始终运动着，要绕其平衡位置不停地振动。
根据分子振动理论，CO₂有三种不同的振动方式：①二个氧原子沿分子轴，向相反方向振动，即两个氧在振动中同时达到振动的最大值和平衡值，而此时分子中的碳原子静止不动，因而其振动被叫做对称振动。
②两个氧原子在垂直于分子轴的方向振动，且振动方向相同，而碳原子则向相反的方向垂直于分子轴振动。
由于三个原子的振动是同步的，又称为变形振动。
③三个原子沿对称轴振动，其中碳原子的振动方向与两个氧原子相反，又叫反对称振动能。
在这三种不同的振动方式中，确定了有不同组别的能级。
二氧化碳(CO2)激光治疗仪器作用（1）按输出方式分1）连续输出；2）脉冲输出——调制频率高达1MHz；3）Q开关输出——电光调Q与声光调Q。
（2）按谐振腔的工作分1）波导腔——孔径D=1～3mm；2）自由空间腔——孔径D=4～6mm。
（3）按激励极性分1）单相；2）反相。
（4）按腔体结构分1）单腔；2）多腔；（a）折叠腔：V型——2折；Z型——3折；X型——4折。
（b）列阵腔：短肩列阵；交错列阵。
（c）积木式：并联—2腔；三角组联—3腔。
3）大面积放电（a）平板型，（b）同心环型。
（5）按均恒电感分布方式分1）准电感谐振技术—用于低电容激光头；2）平行分布电感谐振技术—用于高电容激光头。
（6）按谐振腔材料分1）陶瓷—金属混合型；2）全陶瓷型；3）全金属型。
