标题：MATLAB状态空间表达式的解析一、概述MATLAB是一种非常常用的数学软件，用于分析、设计和模拟动态系统。
在控制系统理论中，状态空间表达式是描述线性系统动态行为的重要方法。
本文旨在介绍如何使用MATLAB对状态空间表达式进行解析和分析。
二、状态空间表达式简介状态空间表达式是一种描述线性时不变系统的数学模型。
通常由状态方程和输出方程组成。
状态方程描述了系统的演化规律，而输出方程则描述了系统状态和输出之间的关系。
三、MATLAB中的状态空间表示在MATLAB中，状态空间表示可以使用ss函数进行表达。
该函数的输入参数包括系统的状态方程系数矩阵A、输入矩阵B、输出矩阵C 和前馈矩阵D。
四、求解状态空间表达式1. 稳态响应分析在MATLAB中，可以使用sys = ss(A,B,C,D)定义一个状态空间模型，然后使用step(sys)绘制系统的阶跃响应曲线。
通过阶跃响应曲线可以分析系统的稳态性能。
2. 传递函数表示使用tf(sys)可以将状态空间表示转换为传递函数表示，这样可以更方便地分析系统的特性。
3. 稳定性分析使用eig(A)可以计算状态方程系数矩阵A的特征值，从而判断系统的稳定性。
如果系统的所有特征值都是负实数，那么系统是稳定的。
4. 频域特性分析使用bode(sys)可以绘制系统的频率响应曲线，这样可以分析系统在不同频率下的特性。
五、应用实例以电机控制系统为例，假设系统的状态空间表达式为：A = [-2 -1; 3 -4]B = [1; 0]C = [0 1]D = [0]可以使用以下代码在MATLAB中求解该系统：sys = ss(A,B,C,D)step(sys)tf_sys = tf(sys)eig(A)bode(sys)六、结语本文介绍了MATLAB中状态空间表达式的解析方法，并以电机控制系统为例进行了说明。
希望本文能够帮助读者更好地理解和应用状态空间表达式在MATLAB中的求解方法。

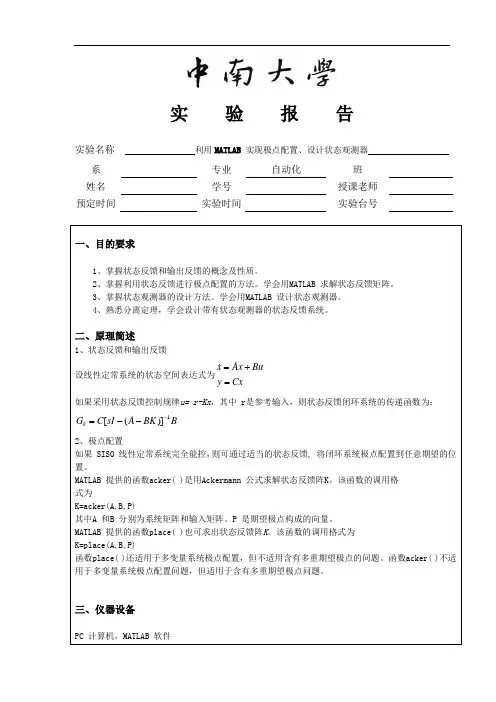

实 验 报 告实验名称 利用MATLAB 实现极点配置、设计状态观测器系 专业 自动化 班 姓名 学号 授课老师 预定时间实验时间实验台号一、目的要求1、掌握状态反馈和输出反馈的概念及性质。
2、掌握利用状态反馈进行极点配置的方法。
学会用MATLAB 求解状态反馈矩阵。
3、掌握状态观测器的设计方法。
学会用MATLAB 设计状态观测器。
4、熟悉分离定理，学会设计带有状态观测器的状态反馈系统。
二、原理简述1、状态反馈和输出反馈设线性定常系统的状态空间表达式为Cxy Bu Ax x =+=如果采用状态反馈控制规律u= r-Kx ，其中 r 是参考输入，则状态反馈闭环系统的传递函数为：B BK A sIC G k 1)]([---=2、极点配置如果 SISO 线性定常系统完全能控，则可通过适当的状态反馈, 将闭环系统极点配置到任意期望的位置。
MATLAB 提供的函数acker( )是用Ackermann 公式求解状态反馈阵K 。
该函数的调用格 式为K=acker(A,B,P)其中A 和B 分别为系统矩阵和输入矩阵。
P 是期望极点构成的向量。
MATLAB 提供的函数place( )也可求出状态反馈阵K 。
该函数的调用格式为 K=place(A,B,P)函数place( )还适用于多变量系统极点配置，但不适用含有多重期望极点的问题。
函数acker( )不适用于多变量系统极点配置问题，但适用于含有多重期望极点问题。
三、仪器设备PC 计算机，MATLAB 软件⎣[y1=lsim(G,u,t); plot(t,y1,':',t,y2,'-')蓝色为配置前，绿色为配置后题5-3 某系统状态空间描述如下[]010100134326100x x u y x⎡⎤⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥----⎣⎦⎣⎦= 设计全维状态观测器，要求状态观测器的极点为[]123---。
程序>> A=[0 1 0;0 0 1;-4 -3 -2];B=[1;3;-6]'; C=[1 0 0]; D=0;p=[-1 -2 -3]; L=(acker(A',C',p))' 结果：L = 40 -10。

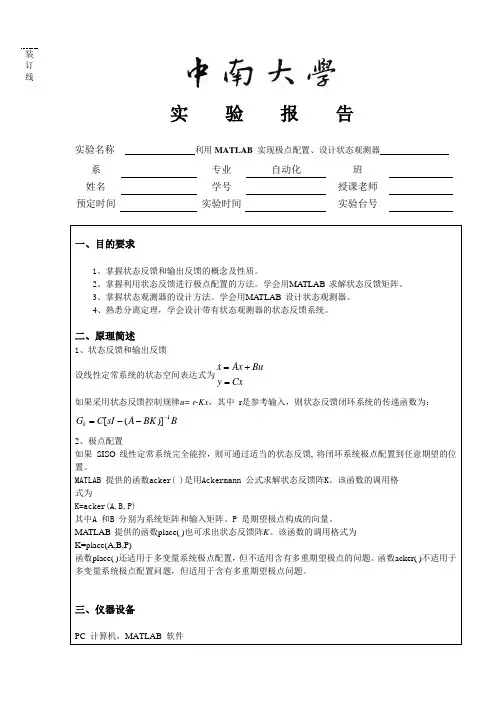

订 线实 验 报 告实验名称 利用MATLAB 实现极点配置、设计状态观测器系 专业 自动化 班 姓名 学号 授课老师 预定时间实验时间实验台号一、目的要求1、掌握状态反馈和输出反馈的概念及性质。
2、掌握利用状态反馈进行极点配置的方法。
学会用MATLAB 求解状态反馈矩阵。
3、掌握状态观测器的设计方法。
学会用MATLAB 设计状态观测器。
4、熟悉分离定理，学会设计带有状态观测器的状态反馈系统。
二、原理简述1、状态反馈和输出反馈设线性定常系统的状态空间表达式为Cxy Bu Ax x=+=如果采用状态反馈控制规律u= r-Kx ，其中 r 是参考输入，则状态反馈闭环系统的传递函数为：B BK A sIC G k 1)]([---=2、极点配置如果 SISO 线性定常系统完全能控，则可通过适当的状态反馈, 将闭环系统极点配置到任意期望的位置。
MATLAB 提供的函数acker( )是用Ackermann 公式求解状态反馈阵K 。
该函数的调用格 式为K=acker(A,B,P)其中A 和B 分别为系统矩阵和输入矩阵。
P 是期望极点构成的向量。
MATLAB 提供的函数place( )也可求出状态反馈阵K 。
该函数的调用格式为 K=place(A,B,P)函数place( )还适用于多变量系统极点配置，但不适用含有多重期望极点的问题。
函数acker( )不适用于多变量系统极点配置问题，但适用于含有多重期望极点问题。
三、仪器设备PC 计算机，MATLAB 软件[0410x y ⎢=⎢⎢--⎣=理想闭环系统的极点为（1）采用直接计算法进行闭环系统极点配置；（2）采用Ackermann订 线y1=lsim(G,u,t); plot(t,y1,':',t,y2,'-')蓝色为配置前，绿色为配置后题5-3 某系统状态空间描述如下[]010100134326100x x u y x⎡⎤⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥----⎣⎦⎣⎦= 设计全维状态观测器，要求状态观测器的极点为[]123---。
Matlab控制系统工具箱的PID控制设计指南导言控制系统工具箱是Matlab提供的一个用于分析和设计控制系统的工具包。
其中，PID控制是最常用且广泛应用的一种控制算法。
本文将介绍Matlab控制系统工具箱中PID控制的设计指南，帮助读者快速掌握PID控制的原理和实践技巧。
一、PID控制简介PID控制是一种基于比例、积分和微分的控制方法，适用于各种不确定性和变化的系统。
PID控制器通过实时测量系统的误差（e），并计算比例项（P）、积分项（I）和微分项（D）的乘积和，调整输出控制信号（u），进而实现对系统的稳定控制。
二、PID控制的数学模型PID控制器可以用以下的数学模型表示：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * △e(t)/dt其中，u(t)表示控制器的输出，e(t)表示误差，Kp、Ki和Kd分别代表比例、积分和微分控制器的增益参数。
PID控制的目标是调整这些参数以使误差最小化。
三、PID控制器的参数调节PID控制器的性能和稳定性取决于增益参数的设置。
Matlab控制系统工具箱提供了多种方法来自动或手动地调节这些参数。
1. 自动调参方法Matlab提供了一些自动调参的函数，如pidtune和pidtool。
这些函数可以根据系统的频率响应和稳定性指标，自动选择合适的PID参数。
使用这些方法可以节省调试时间，但需要注意调参结果的合理性和系统实际需求的匹配性。
2. 手动调参方法手动调参是一种通过试验和调整来寻找最佳PID参数的方法。
Matlab中可以使用step函数或PID Controller Tuner App来进行手动调参。
这种方法需要对系统的特性和动态响应有一定的了解，并经过多次试验和优化来寻找最佳参数。
四、PID控制器的性能分析在设计PID控制器时，除了调节参数之外，还需要进行性能分析来评估控制质量和稳定性。
Matlab控制系统工具箱提供了一些常用的性能指标和分析工具。
