部分碳系材料的拉曼光谱研究

拉曼光谱原理及应用简介当用波长比试样粒径小得多的单色光照射气体、液体或透明试样时，大部分的光会按原来的发现透射，而一小部分则按不同的角度散射开来，产生散射光。

在垂直方向观察时，除了与原入射光有相同频率的瑞利散射外，还有一系列对称分布着若干条很弱的与入射光频率发生位移的拉曼谱线，这种现象称为拉曼效应。

由于拉曼谱线的数目，位移的大小，谱线的长度直接与试样分子振动或转动能级有关。

因此，与红外吸收光谱类似，对拉曼光谱的研究，也可以得到有关分子振动或转动的信息。

目前拉曼光谱分析技术已广泛应用于物质的鉴定，分子结构的研究。

应用激光光源的拉曼光谱法。

应用激光具有单色性好、方向性强、亮度高、相干性好等特性，与表面增强拉曼效应相结合，便产生了表面增强拉曼光谱。

其灵敏度比常规拉曼光谱可提高104~107倍，加之活性载体表面选择吸附分子对荧光发射的抑制，使分析的信噪比大大提高。

已应用于生物、药物及环境分析中痕量物质的检测。

共振拉曼光谱是建立在共振拉曼效应基础上的另一种激光拉曼光谱法。

共振拉曼效应产生于激发光频率与待测分子的某个电子吸收峰接近或重合时，这一分子的某个或几个特征拉曼谱带强度可达到正常拉曼谱带的104~106倍，有利于低浓度和微量样品的检测。

已用于无机、有机、生物大分子、离子乃至活体组成的测定和研究。

激光拉曼光谱与傅里叶变换红外光谱相配合，已成为分子结构研究的主要手段。

1. 激光拉曼光谱法的原理是拉曼散射效应拉曼散射：当激发光的光子与作为散射中心的分子相互作用时，大部分光子只是发生改变方向的散射，而光的频率并没有改变，大约有占总散射光的10-10-10-6的散射，不光改变了传播方向，也改变了频率。

这种频率变化了的散射就称为拉曼散射。

对于拉曼散射来说，分子由基态E0被激发至振动激发态E1，光子失去的能量与分子得到的能量相等为△E反映了指定能级的变化。

因此，与之相对应的光子频率也是具有特征性的，根据光子频率变化就可以判断出分子中所含有的化学键或基团。

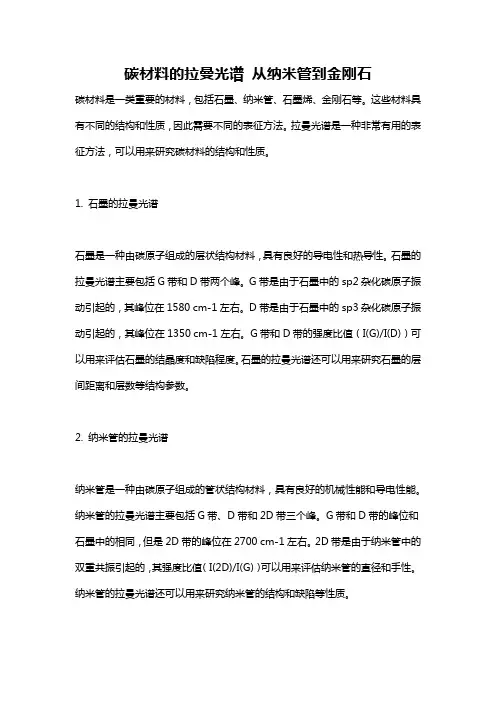

碳材料的拉曼光谱从纳米管到金刚石碳材料是一类重要的材料，包括石墨、纳米管、石墨烯、金刚石等。

这些材料具有不同的结构和性质，因此需要不同的表征方法。

拉曼光谱是一种非常有用的表征方法，可以用来研究碳材料的结构和性质。

1. 石墨的拉曼光谱石墨是一种由碳原子组成的层状结构材料，具有良好的导电性和热导性。

石墨的拉曼光谱主要包括G带和D带两个峰。

G带是由于石墨中的sp2杂化碳原子振动引起的，其峰位在1580 cm-1左右。

D带是由于石墨中的sp3杂化碳原子振动引起的，其峰位在1350 cm-1左右。

G带和D带的强度比值（I(G)/I(D)）可以用来评估石墨的结晶度和缺陷程度。

石墨的拉曼光谱还可以用来研究石墨的层间距离和层数等结构参数。

2. 纳米管的拉曼光谱纳米管是一种由碳原子组成的管状结构材料，具有良好的机械性能和导电性能。

纳米管的拉曼光谱主要包括G带、D带和2D带三个峰。

G带和D带的峰位和石墨中的相同，但是2D带的峰位在2700 cm-1左右。

2D带是由于纳米管中的双重共振引起的，其强度比值（I(2D)/I(G)）可以用来评估纳米管的直径和手性。

纳米管的拉曼光谱还可以用来研究纳米管的结构和缺陷等性质。

3. 石墨烯的拉曼光谱石墨烯是一种由碳原子组成的单层平面结构材料，具有良好的导电性和机械性能。

石墨烯的拉曼光谱主要包括G带和2D带两个峰。

G带的峰位和石墨中的相同，但是2D带的峰位在2700 cm-1左右。

2D带的强度比值（I(2D)/I(G)）可以用来评估石墨烯的层数和手性。

石墨烯的拉曼光谱还可以用来研究石墨烯的缺陷和应变等性质。

4. 金刚石的拉曼光谱金刚石是一种由碳原子组成的三维晶体结构材料，具有良好的硬度和热导性。

金刚石的拉曼光谱主要包括一个单峰，峰位在1332 cm-1左右。

这个峰是由于金刚石中的sp3杂化碳原子振动引起的。

金刚石的拉曼光谱可以用来研究金刚石的结构和缺陷等性质。

总之，拉曼光谱是一种非常有用的表征方法，可以用来研究碳材料的结构和性质。

拉曼光谱检测浅谈拉曼光谱检测浅谈拉曼光谱检测⼀、拉曼光谱简介拉曼技术在⼀个世纪⾥发展成为⼀门较成熟的科学，取决于它产⽣的机制和光谱表征的特性。

拉曼光谱（Raman spectra），是⼀种散射光谱。

拉曼光谱分析法是基于印度光谱中发现了当光与分⼦相互作科学家C.V.拉曼（Raman）于1928年⾸先在CCL4⽤后，⼀部分光的波长会发⽣改变（颜⾊发⽣变化），通过对于这些颜⾊发⽣变化的散射光的研究，可以得到分⼦结构的信息，因此这种效应命名为Raman效应。

拉曼光谱是由物质分⼦对光源的散射产⽣的，与分⼦的振动与转动能级的变化有关，来源于分⼦极化度的变化，是由有对称电荷分布的键的对称振动引起的。

如-C=C-、-N=N-及-S-S-等，这些键振动时偶极矩不发⽣变化。

因此，拉曼光谱常⽤于研究⾮极性基团与⾻架的对称振动。

拉曼光谱是由物质分⼦对光源的散射产⽣的，与分⼦的振动与转动能级的变化有关，来源于分⼦极化度的变化，是由有对称电荷分布的键的对称振动引起的。

如-C=C-、-N=N-及-S-S-等，这些键振动时偶极矩不发⽣变化。

因此，拉曼光谱常⽤于研究⾮极性基团与⾻架的对称振动。

当⽤波长⽐试样粒径⼩得多的单⾊光照射⽓体、液体或透明试样时，⼤部分的光会按原来的⽅向透射，⽽⼀⼩部分则按不同的⾓度散射开来，产⽣散射光。

在垂直⽅向观察时，除了与原⼊射光有相同频率的瑞利散射外，还有⼀系列对称分布着若⼲条很弱的与⼊射光频率发⽣位移的拉曼谱线，这种现象称为拉曼效应。

由于拉曼谱线的数⽬，位移的⼤⼩，谱线的长度直接与试样分⼦振动或转动能级有关。

因此，对拉曼光谱的研究，也可以得到有关分⼦振动或转动的信息。

⽬前拉曼光谱分析技术已⼴泛应⽤于物质的鉴定，分⼦结构的研究谱线特征。

⼆、拉曼光谱的原理及其特点（1）拉曼光谱的原理拉曼效应的振动能级图拉曼散射是光照射到物质上发⽣的⾮弹性散射所产⽣的。

当⼀束光照射到物质上时，光⼦和物质发⽣弹性散射和⾮弹性散射，弹性散射的散射光波长与激光波长相同。

炭素材料的拉曼光谱 (Raman spectrum of carbon materials)光通过介质后产生散射光；散射光的波数改变在10～4000cm-1范围内，这部分散射光所形成的光谱称为拉曼光谱。

l928年印度物理学家拉曼(C．V．Raman)首先用苯在实验上证实了这种散射的存在，因而得名。

前苏联物理学家兰茨贝格等在研究石英晶体的散射谱时也观察到这一现象。

20世纪60年代激光问世后，为拉曼技术提供了单色性、偏振性、方向性极好的强光源。

拉曼技术获得了迅速发展，成为材料科学研究中的重要手段之一。

在炭素材料的研究和鉴定中拉曼光谱的应用也日益广泛。

拉曼光谱的产生可用经典图像加以简单说明。

分子振动时各原子问的相对位置发生变化，其电极化率α可写成：(1)式中α0为原子在平衡位置时的电极化率，α1为电极化率随位置变化的部分，ν是原子简正振动频率。

在频率为v的外电场E的作用下，如外电场E的振动为：则分子感生的偶极矩P为：所以，感生偶极矩不但以外电场频率v振动产生弹性散射，而且频率振动产生非弹性散射，并在v的两侧对称分布。

这就是拉曼光谱。

同样，分子转动也可能产生频率改变的拉曼散射。

拉曼散射的频率与入射光频率之差叫拉曼位移，通常也称为拉曼光谱频率。

石墨具有六角碳网结构，网面内晶格振动具有拉曼活性。

这种振动称为E2g 型振动。

E2g型振动有两种E2g (1)和E2g(2).网面的相互振动，称为层面之间的剪切振动模式。

由于石墨网面之间的相互作用很弱，与这种振动相对应的拉曼谱频率很小，只为42cm-1。

E2g为石墨晶格网面内的伸缩振动，有时又称为高频面内振动模式。

这种振动较为强烈，在拉曼谱上对应的频率为l580cm。

结构良好的石墨晶体，在这一频率附近有一尖锐的特征峰，特称为G线或G 带，表征碳的sp2键结构。

结构完美的天然石墨的G线位于1575cm-1。

含有畸变结构的石墨微晶常常还有一条谱线在1350cm-1附近，称为D带。

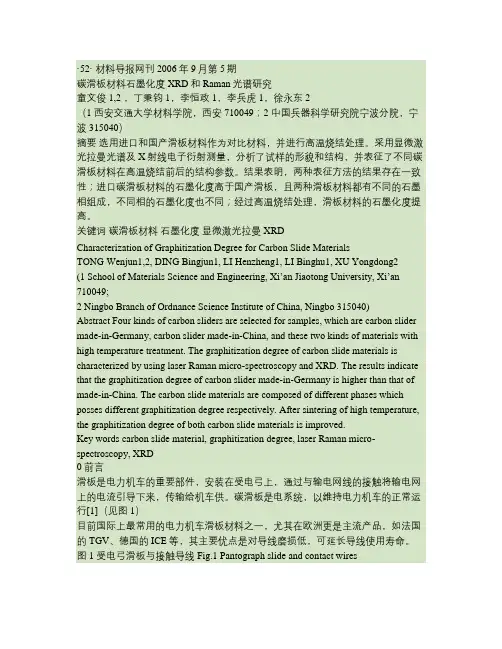

·52·材料导报网刊 2006年9月第5期碳滑板材料石墨化度XRD和Raman光谱研究童文俊1,2 ，丁秉钧1，李恒政1，李兵虎1，徐永东2（1 西安交通大学材料学院，西安 710049；2 中国兵器科学研究院宁波分院，宁波 315040）摘要选用进口和国产滑板材料作为对比材料，并进行高温烧结处理。

采用显微激光拉曼光谱及X射线电子衍射测量，分析了试样的形貌和结构，并表征了不同碳滑板材料在高温烧结前后的结构参数。

结果表明，两种表征方法的结果存在一致性；进口碳滑板材料的石墨化度高于国产滑板，且两种滑板材料都有不同的石墨相组成，不同相的石墨化度也不同；经过高温烧结处理，滑板材料的石墨化度提高。

关键词碳滑板材料石墨化度显微激光拉曼 XRDCharacterization of Graphitization Degree for Carbon Slide MaterialsTONG Wenjun1,2, DING Bingjun1, LI Henzheng1, LI Binghu1, XU Yongdong2(1 School of Materials Science and Engineer ing, Xi’an Jiaotong University, Xi’an 710049;2 Ningbo Branch of Ordnance Science Institute of China, Ningbo 315040)Abstract Four kinds of carbon sliders are selected for samples, which are carbon slider made-in-Germany, carbon slider made-in-China, and these two kinds of materials with high temperature treatment. The graphitization degree of carbon slide materials is characterized by using laser Raman micro-spectroscopy and XRD. The results indicate that the graphitization degree of carbon slider made-in-Germany is higher than that of made-in-China. The carbon slide materials are composed of different phases which posses different graphitization degree respectively. After sintering of high temperature, the graphitization degree of both carbon slide materials is improved.Key words carbon slide material, graphitization degree, laser Raman micro-spectroscopy, XRD0 前言滑板是电力机车的重要部件，安装在受电弓上，通过与输电网线的接触将输电网上的电流引导下来，传输给机车供。

引言拉曼光谱是一种能够分析材料结构和化学组成的非侵入性技术。

在碳材料研究领域，拉曼光谱被广泛应用于纳米管、石墨烯、金刚石等材料的表征和分析。

本文将介绍碳材料的拉曼光谱特性，从纳米管到金刚石，带领读者一窥碳材料的神奇之处。

1.纳米管的拉曼光谱1.1结构和组成纳米管是由碳原子或其它元素形成的管状结构，具有优异的力学、电学和热学性质。

在纳米管的拉曼光谱中，主要包含两个特征峰：G带和D 带。

-G带位于约1570cm<s up>-1</s up>，表示纳米管的晶格振动模式，与纳米管的直径、长短比、结晶度等有关。

-D带位于约1350cm<su p>-1</su p>，代表了纳米管的缺陷和非晶性。

1.2应用和研究进展纳米管的拉曼光谱可以用来研究其结构特征、生长机制以及力学性质等。

通过对纳米管拉曼谱线的形状、强度和频率的分析，可以得到纳米管的尺寸、合成方法以及杂质和缺陷的信息。

此外，纳米管的拉曼光谱还被应用于纳米电子器件、催化剂等领域。

2.石墨烯的拉曼光谱2.1结构和特性石墨烯是由单层碳原子以sp<s up>2</sup>杂化形成的二维材料，具有出色的导电性和力学强度。

石墨烯的拉曼光谱主要由两个峰组成：-G带位于约1580cm<s up>-1</s up>，代表石墨烯的晶格振动模式。

其强度与石墨烯的层次、缺陷以及应变等有关。

-2D带位于约2700c m<s up>-1</s up>，对应石墨烯的二维振动模式。

2.2应用和前景石墨烯的拉曼光谱可用于石墨烯质量评估、层数测定、应力检测以及石墨烯与底层基片之间的相互作用研究。

该技术也被广泛应用于石墨烯电子器件的制备和表征。

3.金刚石的拉曼光谱3.1结构和性质金刚石是由碳原子以s p<su p>3</s up>杂化形成的三维晶体材料，是自然界中最坚硬的材料之一。

测碳材料拉曼激光波长拉曼光谱是一种非常重要的分析方法，尤其在研究碳材料方面起到了关键作用。

在碳材料研究中，拉曼光谱可以用来确定材料的晶体结构、官能团和晶格动力学性质，同时也可以探索该材料的光学、电子以及声子性质。

本文将结合生动的案例，全面地介绍测量碳材料拉曼激光波长的方法，并为研究者提供一些建议。

首先，测量拉曼激光波长的方法有很多，其中最常见的方法是使用激光拉曼光谱仪。

这种仪器通常包含一个激光器、一个样品台和一个光谱仪。

实验过程中，我们首先将碳材料样品放置在样品台上，并调整激光器的波长和功率，使其适合于我们的实验需求。

然后，我们通过调整样品的位置和角度，使激光束正好照射到样品的表面。

接下来，我们使用光谱仪收集样品所产生的散射光谱，并将其与基准光谱进行对比。

通过分析样品的拉曼光谱，我们就能得到所需的拉曼激光波长信息。

在实际测量中，研究者应遵循以下几点建议。

首先，要保证实验环境的稳定性。

拉曼光谱受到外界干扰的影响较大，如温度、湿度和振动等。

因此，选择一个稳定的实验室环境十分重要，可以减少干扰，提高测量精度。

其次，我们应该选择适当的激光器波长。

不同的碳材料可能对不同波长的激光有不同的响应，因此应灵活选择最适合的激光波长，以增强拉曼信号。

此外，合理选择激光功率也十分重要，过高的功率可能导致样品的烧毁或光谱的失真。

最后，我们应合理选择样品的制备方法。

不同的样品制备方法可能会导致样品的结构和形态发生改变，从而影响拉曼光谱的测量结果。

因此，在进行实验前应对样品进行充分的特性分析，并确保样品的制备方法符合实验要求。

总体而言，测量碳材料拉曼激光波长是一项重要而复杂的工作。

通过选择合适的实验设备和方法，并遵循实验建议，我们可以获得准确的拉曼激光波长信息。

这对于研究碳材料的结构和性质，以及应用于各种领域的开发具有指导意义。

希望本文所介绍的方法和建议能够对相关研究者提供实用的帮助，推动碳材料领域的进一步发展和应用。

碳材料拉曼光谱仪原理及应用碳材料拉曼光谱仪原理及应用概述：拉曼光谱作为一种非破坏性的表征方法，应用广泛而受到追捧。

其中，碳材料如石墨烯、碳纳米管等材料具有独特的光学和电学性质，因此被广泛研究。

本文重点介绍碳材料拉曼光谱仪的原理和应用。

一、原理拉曼光谱技术是一种非破坏性测试方法，可以用来表征固体、液体、气体甚至生物样品的分子振动。

分子的振动会散射光，在散射光中，与入射光的波长不同的，就是拉曼散射光。

拉曼光谱就是通过分析样品中散射光的特征，来确定分子的振动状态和分子结构等信息。

碳材料如石墨烯、碳纳米管等材料，常常由一些平面的碳原子构成，意味着它们的振动模式受到限制，使得它们产生特殊的拉曼光谱响应。

比如石墨烯的拉曼光谱可以解释为由于由于碳原子的振动特征导致的蓝移等。

这使得碳材料的相关研究中，拉曼光谱技术成为了非常有用的工具。

二、仪器碳材料拉曼光谱仪由一个激光器，一个样品平台，一个检测器，一个显示器等主要部分组成。

在激光器的作用下，激光通过一个微镜并照射到样品表面，然后进入光谱仪并由检测器检测信号。

仪器会收集散射光谱，并将信号表现在显示器上。

三、应用碳材料拉曼光谱有着广泛的应用。

举例来说，石墨烯的应用是一个热点，因为它的独特性质和多种应用途径，拉曼光谱技术被广泛应用于石墨烯的研究。

而碳纳米管也是另一个非常有应用的碳材料，在纳米科技、生物技术领域都具有很广泛的应用。

拉曼光谱也可以用于电子器件开发。

与传统理解不同，石墨烯在更加复杂的系统中的研究，如石墨烯纳米带、复合材料等，需要考虑到电子和声子态在载流子输运中的耦合本质，这就需要更加复杂的拉曼光谱数据采集与分析过程。

在医学方面，拉曼光谱与表面增强拉曼光谱技术已经被用来确定和监测癌症等疾病的生物标志物。

例如，使用钯纳米微球表面增强拉曼光谱监测病人血浆中癌细胞标志物的水平，其结果显示，拉曼光谱可以成为一种非侵入性、高灵敏度和高精确度的检测方法。

四、总结碳材料拉曼光谱作为一种非破坏性的表征方法，在碳材料的研究中应用广泛。

碳化硅拉曼光谱特征峰碳化硅拉曼光谱特征峰是一种对分子结构和组成进行分析的方法，它利用激光技术来发射激发态电子，然后通过测量结果反映分子内碳原子和硅原子之间的相互作用。

它又称为碳硅拉曼光谱（Raman-CS）。

当激光拉曼光谱测量中用碳硅拉曼（Raman-CS）技术时，激发源可以是任何激光，但是用于测量的激发功率可能很小，而且一般为几瓦。

在折射仪的帮助下，碳硅拉曼（Raman-CS）检测在激发功率上有一定的灵敏度，使它能够检测几乎所有激发功率下的拉曼反应。

碳硅拉曼（Raman-CS）检测能够检测出碳硅拉曼（C-Si Raman）光谱特征峰，其中主要反映的是碳原子与硅原子的相互作用强度。

碳硅拉曼（Raman-CS）谱的特征峰碳硅拉曼（Raman-CS）光谱特征峰主要反映的是碳原子和硅原子之间的相互作用强度，这些特征峰的出现是由于激发激波的耦合作用，当碳原子和硅原子之间的距离越近时，碳硅拉曼（C-Si Raman）拉曼峰位置也会更靠近碳共价键位置。

拉曼光谱特征峰可以用来分析和识别物质的结构和组成，特征峰的位置和宽度都可以通过一般的拉曼光谱分析软件直接测量，从而判断它是反映碳原子或硅原子的相互作用。

碳硅拉曼（Raman-CS）拉曼光谱特征峰的应用1. 析材料结构和组成：拉曼光谱特征峰中碳硅拉曼（Raman-CS）拉曼峰的出现可以用来分析材料中碳原子与硅原子之间的相互作用，例如可以判断碳纳米管是否存在，进而可以分析材料的结构和组成。

2.价材料性能：碳硅拉曼（Raman-CS）拉曼光谱特征峰的形成能够反映材料的性能，可以用来评价材料的性能，例如导电性、吸声性等。

3.测材料缺陷：碳硅拉曼（Raman-CS）拉曼光谱特征峰也可以用来检测材料缺陷，可以用来检测材料中的裂纹、断裂、缺陷等，从而分析材料的结构和性能。

结论碳硅拉曼（Raman-CS）拉曼光谱特征峰是一种可以用来表征碳原子与硅原子之间的相互作用的光谱特征峰，它可以用来分析材料的结构和性能，也可以用来检测材料的缺陷，为材料的科学研究提供了重要的信息和参考。
