内蒙古聚达发电有限责任公司7号机组引增合一及烟道优化改造工程引风机拆除、安装施工方案批准:审核:编制:湖北省电力建设第一工程公司2016年月日目录一、编制依据1二、工程概况1.2.1、工程概况1.2.2、工作范围1.三、作业条件及劳动力计划.23.1、作业条件23.2、劳动力计划2四、工器具计划3五、作业前应作的准备工作和必须具备的条件4六、作业程序、方法和内容.56.1、引风机拆除56.2、施工工艺流程56.3、引风机基础划线，地脚螺栓检查56.4、水平垫铁和斜垫铁的安装56.5、设备清点66.6、安装进气箱/入口锥66.7、轴承组的安装66.8、扩散器安装76.9、轮毂安装86.10、在进气箱/入口锥的法兰上安装两个专用导向销，利用导向销安装风机外壳，并检查同心度。

86.11、安装叶片（所有叶片上必须按它在轮毂上的位置标志安装，严禁随意调换） (8)6.12、安装扩散器86.13、液压调节驱动系统安装96.14、调节叶片角度和限位开关96.15、液压油站（将油站装在基础上，并用4个膨胀螺栓拧紧）106.16、电机安装106.17、基础灌浆106.18、密封冷却风机安装116.19、冷却水系统安装11七、风机试运转117.1、风机试运117.2、试运转具备条件：117.3、启动前需要检查的项目：127.4、试运转期间测量的项目：127.5、停机14八、质量保证措施.15九、作业安全技术措施及文明施工要求169.1、环境保护及文明施工：169.2、环境标准法规：179.3、防止施工现场火灾、爆炸发生的管理方案179.4、安全生产目标、指标179.5、安全管理网络199.6、安全保证体系209.7、作业的安全要求21十、危险点分析及防范措施22一、编制依据内蒙古聚达发电有限责任公司、8号机组引增合一及烟道优化改造工程招标文件我公司《质量手册》及《程序文件》；我公司国内、外类似工程施工经验及搜集的相关资料。

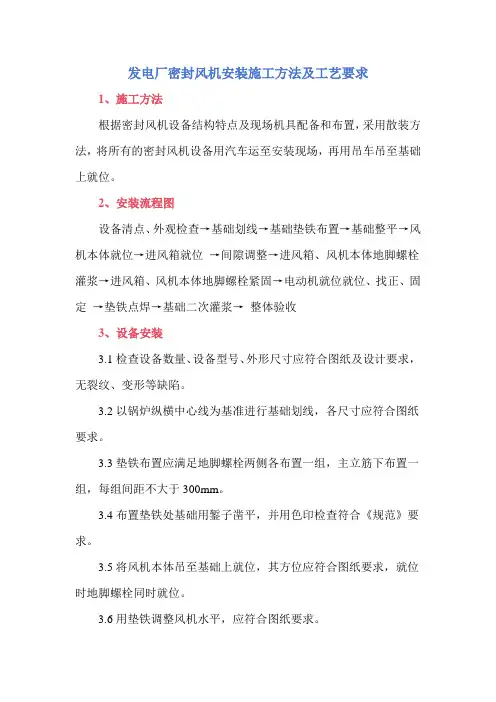

发电厂密封风机安装施工方法及工艺要求1、施工方法根据密封风机设备结构特点及现场机具配备和布置，采用散装方法，将所有的密封风机设备用汽车运至安装现场，再用吊车吊至基础上就位。

2、安装流程图设备清点、外观检查→基础划线→基础垫铁布置→基础整平→风机本体就位→进风箱就位→间隙调整→进风箱、风机本体地脚螺栓灌浆→进风箱、风机本体地脚螺栓紧固→电动机就位就位、找正、固定→垫铁点焊→基础二次灌浆→整体验收3、设备安装3.1检查设备数量、设备型号、外形尺寸应符合图纸及设计要求，无裂纹、变形等缺陷。

3.2以锅炉纵横中心线为基准进行基础划线，各尺寸应符合图纸要求。

3.3垫铁布置应满足地脚螺栓两侧各布置一组，主立筋下布置一组，每组间距不大于300mm。

3.4布置垫铁处基础用錾子凿平，并用色印检查符合《规范》要求。

3.5将风机本体吊至基础上就位，其方位应符合图纸要求，就位时地脚螺栓同时就位。

3.6用垫铁调整风机水平，应符合图纸要求。

3.7用无铅汽油清洗轴承箱，用不起毛织物或湿面粉清理干净，轴承箱内不得留任何杂物。

3.8找正风机转子与电机输出轴间的同心度符合规范要求，固定电机。

3.9地脚螺栓孔灌浆用的水泥符合要求，灌浆前应将地脚螺栓孔清理干净，其内不得有油污、水及其它杂物。

3.10灌浆后保养，待强度达到70%后进行地脚螺栓紧固。

3.11将进风箱吊装就位。

3.12联接进风箱出口与风机入口，密封应严密。

3.13调整合格后对进风箱地脚螺栓进行灌浆，灌浆应符合要求。

3.14待灌浆强度达到70%后进行地脚螺栓紧固。

3.15对垫铁进行点焊。

3.16对基础进行整体二次浇灌，灌浆应符合土建有关要求。

4、工艺要求4.1垫铁的大小为100×80mm，斜垫铁斜度为1：10～1：20。

4.2每组垫铁不能超过三付，且只能用一付斜垫铁，安装时最厚的放置在最下面，垫铁伸出基础框架两端均匀，放置整齐。

4.3垫铁表面应平整，垫铁之间及与基框之间应接触良好，用0.01mm塞尺检查不超过长度的20%。

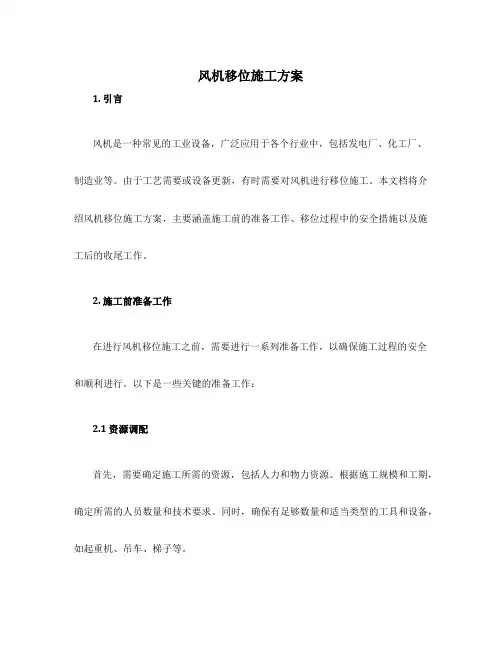

风机移位施工方案1. 引言风机是一种常见的工业设备，广泛应用于各个行业中，包括发电厂、化工厂、制造业等。

由于工艺需要或设备更新，有时需要对风机进行移位施工。

本文档将介绍风机移位施工方案，主要涵盖施工前的准备工作、移位过程中的安全措施以及施工后的收尾工作。

2. 施工前准备工作在进行风机移位施工之前，需要进行一系列准备工作，以确保施工过程的安全和顺利进行。

以下是一些关键的准备工作：2.1 资源调配首先，需要确定施工所需的资源，包括人力和物力资源。

根据施工规模和工期，确定所需的人员数量和技术要求。

同时，确保有足够数量和适当类型的工具和设备，如起重机、吊车、梯子等。

2.2 施工计划在进行风机移位施工之前，制定详细的施工计划是必要的。

施工计划应包括以下内容：•施工队伍的组织和人员分工•施工过程中可能遇到的问题和应对措施•施工过程中的安全措施和风险评估•施工进度和时间安排2.3 现场勘查和测量在开始施工之前，进行现场勘查和测量是必要的。

通过测量风机所在位置和目标位置的尺寸和高度，以确定移位过程中可能遇到的障碍和限制条件。

3. 移位过程中的安全措施风机移位施工过程中，安全是至关重要的。

以下是一些在移位过程中需要注意的安全措施：3.1 工作人员的安全所有参与施工的工作人员应接受相关的安全培训，并遵守相关的安全规定和程序。

必要时，应佩戴个人防护装备，如安全帽、安全鞋、手套等。

禁止在工作中穿戴长发、宽松的衣物和首饰。

3.2 设备安全施工过程中使用的设备和工具应经过检查和维护，确保其安全可靠。

起重机和吊车等大型设备必须由训练有素的操作员操作，并根据安全操作规程进行操作。

在使用设备时，应遵守安全操作规范，如避免超载和严禁乘坐或站立在正在操作的设备上。

3.3 施工现场安全在施工现场设置合理的安全隔离措施，确保周围的人员和设备不会受到不必要的干扰。

在施工现场周围设置明显的警示标志和安全提示牌，提醒工作人员和其他人员注意安全。

锅炉专业》引风机安装》作业指导书目录1编制依据 (1)2作业任务 (1)3作业准备和作业环境条件 (1)4施工进度 (3)5作业方法及工艺要求 (4)6作业活动质量标准及检验要求 (14)7创优措施 (16)8强制性条文内容 (17)9 成品保护 (17)10 职业安全卫生及环境管理 (17)11绿色施工措施 (20)1 编制依据1.1 中华人民共和国安全生产法1.2 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20021.3 《电力建设施工质量验收及评价规程》第2部分（锅炉机组）DL/T5210.2-2009 1.4 《火力发电厂焊接技术规程》DL/T869—20121.5 《电力建设安全健康与环境管理工作规定》1.6 豪顿华工程有限公司ANN-2975/1700B型引风机安装使用说明书1.7 大唐呼图壁热电厂2×300MW机组工程质量标准及工艺要求1.8 大唐呼图壁热电厂2×300MW机组工程创优规划1.9 工程建设标准强制性条文（2006版)2.作业任务2.1工作概况大唐呼图壁热电厂2×300MW工程#2锅炉引风机由新疆电力设计院设计，豪顿华工程有限公司制造；引风机型号为ANN-2975/1700B型，#2锅炉共安装一台引风机。

该风机为轴流风机。

风机由电机驱动，从驱动端看，叶轮顺时针旋转。

ANN型风机配有一个转子，安装于布置在进气箱内的轴承箱上，转子位于机加工的叶轮机壳上。

引风机主要技术参数：型号 ANN-2975/1700B型叶轮直径 2975㎜轮毂直径 1700㎜风压 8585Pa转速： 997rpm电动机电压 6KV电动机功率 5600kw2.2 工作范围：引风机的安装主要包括：扩散器、调节驱动装置、旋转油封、液压调节管路、轮毂、叶片、叶轮机壳、进气箱、轴承组、联轴器、滑道、扩散器、引风机驱动电机等。

3 作业准备和作业环境条件3.1 作业人员的资格要求及劳动力组织3.1.1施工人员上岗前必须参加安全学习与培训，并经考试合格。

风机安装工程建设方案设计一、工程概况风机安装工程是指利用自然风力，通过风机设备，将风能转化为机械能或者电能的一种工程。

随着清洁能源的发展和应用，风机安装工程在能源领域占据着重要的地位。

本工程为了满足清洁能源的需求，通过风机设备将风能转化为电能。

风机安装工程规划在山区，地理条件适宜，风力资源丰富，是理想的风电发电场地。

二、工程目标1. 建设规模：安装风机设备，建设成为一座发电厂，实现风能发电。

2. 发电目标：根据当地风力资源，力争全年发电量能够满足当地居民生活用电需求，同时可以向外供电。

3. 环保标准：严格按照国家环保标准，确保风电发电过程不对环境产生污染。

三、工程方案设计1.选址评估：通过地质勘察，评估风场所在地的地质条件，确定适宜的风机安装位置。

2.设计规划：根据选址评估结果，合理规划风机布局，确定风机型号和数量。

3.设备采购：根据设计规划，采购符合规格的风机设备。

4.土建施工：进行风机基础的土建施工，确保风机设备稳固安装。

5.电气安装：进行风机设备的电气设备安装，保证风机正常发电。

6.工程监理：严格监督工程建设，确保工程质量。

四、风机选址评估1.地理条件：选址地处山区，地势较高，风力资源丰富。

2.地质条件：地基土质良好，适宜进行风机基础的土建施工。

五、风机设计规划1.风机布局：根据风机型号和数量，合理布局风机设备。

2.风机型号：根据当地风力资源，选择适合的风机型号。

3.风机数量：根据选址评估结果，确定风机数量，确保全年能够满足电力需求。

六、风机设备采购1.设备选型：根据设计规划，选择符合规格的风机设备。

2.供应商选择：选择信誉良好的供应商进行风机设备采购。

3.质量保证：确保风机设备质量，并按时到货。

七、土建施工1.基础设计：根据风机设备要求，进行基础设计。

2.土建施工：严格按照基础设计图纸施工，确保风机基础的稳固。

八、电气安装1.设备安装：根据风机设备要求，进行电气设备安装。

2.接线调试：进行电气设备的接线调试，确保风机设备正常工作。

火电厂引风机房施工方案1. 引言本文档将详细介绍火电厂引风机房施工的方案。

引风机房是火电厂中关键的部分，负责引入空气，维持燃烧过程的稳定。

准确、高效地施工引风机房对保障火电厂的正常运行至关重要。

2. 工程概述引风机房施工的目标是在规定的时间内完成机房的建设工作，确保引风机房的正常运行。

施工任务主要包括以下几个方面： - 完成引风机房的结构搭建； - 安装引风机设备及相关管道； - 完成电气系统的布置； - 完成机房内部的通风、排风系统。

3. 施工方案3.1 结构施工引风机房的结构施工主要包括土建工程、钢结构以及防护设施的搭建。

施工人员应按照施工图纸要求进行施工，并严格遵守施工工艺规范，确保施工过程中安全可靠。

3.2 机械设备安装引风机房的机械设备主要包括引风机设备及相关管道。

机械设备安装应按照设备供应商提供的安装说明进行，确保安装过程中符合要求，并严格按照设计要求进行调试。

3.3 电气系统布置引风机房的电气系统主要包括电力供应系统、配电系统以及控制系统。

电气系统布置应按照电气工程设计方案进行，合理规划电缆线路，确保电气设备运行稳定可靠，并满足要求的防护等级。

3.4 通风、排风系统为保证引风机房内的空气流通，必须设置通风、排风系统。

施工人员应按照设计要求，合理布置通风、排风口，确保空气流通畅通，满足引风机房内的空气要求。

4. 施工流程引风机房施工流程主要按照以下步骤进行：1. 土建工程施工；2. 钢结构搭建；3. 安装机械设备及管道；4. 安装电气系统；5. 安装通风、排风系统；6. 调试设备，确保运行正常；7. 竣工验收。

5. 安全管理施工期间，应严格遵守火电厂的安全管理规定。

施工人员应配备个人防护用具，并穿戴好安全帽、防护鞋，严禁乱堆乱放材料，保持施工现场的整洁与安全。

6. 质量管理引风机房施工的质量管理应按照相关要求进行。

施工人员应按照工艺规范进行操作，确保施工质量符合设计要求。

施工中应定期进行质量检查，并及时处理发现的问题，确保施工质量。

风机吊装方案一、引言风机是一种重要的工业设备，广泛应用于发电厂、化工厂、钢铁厂等各个行业。

由于其体积庞大、重量较重，普通的安装方式已不能满足需求，因此需要采用专门的吊装方案。

本文将详细介绍风机吊装方案的设计要点和施工流程。

二、设计要点1. 风机吊装方案的设计首先需要考虑的是风机的实际尺寸和重量。

根据风机的规格，我们可以确定所需的起重设备的额定起重量和尺寸要求。

2. 吊装设备的选择也是重要的一步。

根据风机的重量和起吊高度，可以选择合适的吊装设备，如起重机、塔吊等。

3. 吊装点的位置也需要合理确定。

一般来说，吊装点应选择在风机的结构稳固位置，能够承受风机的重量和外力。

4. 吊装过程中应注意保护设备。

在吊装过程中应采取相应的保护措施，避免对风机造成损坏。

三、施工流程1. 戴好个人防护装备。

在进行吊装作业前，工作人员应戴好安全帽、安全带等个人防护装备，确保自身安全。

2. 检查起吊设备。

在吊装前，需要对起吊设备进行全面检查，确保其正常运行和安全可靠。

3. 确定吊装点。

根据风机的结构和安装要求，确定合适的吊装点，确保吊装过程中的稳定性。

4. 安装吊装设备。

根据吊装方案，安装起重机或塔吊等吊装设备，并做好固定和调试工作。

5. 吊装风机。

根据吊装方案，合理操作起吊设备，将风机悬挂在空中。

6. 定位和固定风机。

根据安装要求，将风机定位到指定位置，并进行相应的固定工作，确保风机的安全性和稳定性。

7. 检查和测试。

在风机吊装完成后，进行全面的检查和测试，确保风机的正常运行。

8. 完成吊装工作。

吊装工作完成后，及时拆除起吊设备和相应的固定结构。

四、注意事项1. 在进行吊装作业时，应确保周围区域的安全，避免人员聚集、防止交通堵塞等危险情况发生。

2. 吊装过程中应注意沟通协调，加强与各相关部门的合作，确保吊装工作的顺利进行。

3. 在吊装过程中应做好吊装点的保护工作，避免对设备造成损坏。

4. 在进行高空吊装作业时，应加强对吊装设备的安全检查和维护。

一、工程概况大唐定边风电厂油房庄风场二期(49.5MW)工程（简称“大唐油房庄风电场二期工程”）位于陕西省定边县东南约25km处的油房庄乡，东经107°42′30″～107°45′00″，北纬37°22′0″～37°26′0″，海拔1600m～1800m，占地约30km2,为黄土高原北部的黄土低岗斜坡,场地开阔.风场范围内部分区域有少量树木，定边县境内G307国道、青银高速公路横纵相连，S303省道从风场内通过，另有数条乡村道路通往厂区，交通便利。

二、编制目的中华人民共和国《工程建设标准强制性条文（电力工程部分）》（2006年版）是根据施工实际情况，多方面总结而来，内容详尽且针对性强，是实现工程质量、安全文明和环境保护目标的保证。

为确保工程安全、质量和施工得到有效控制，突出中华人民共和国《工程建设标准强制性条文（电力工程部分）》（2006年版）在工程施工中的实施力度，特制定本计划。

三、编制依据本计划以中华人民共和国建设部关于发布2006年版《工程建设标准强制性条文（电力工程部分）》的通知为依据，以国家和电力行业颁发的有关标准和规范为支撑，主要相关标准如下：《高空作业机械安全规则》(JGJ5099-98)《起重工操作规程》《起重设备安装工程施工及验收规范》GB50278-1998《工业安装工程质量检验评定统一标准》(GB50252-94)《机械设备安装工程施工及验收通用规范》GB50231-1998《工业安装工程质量检验评定统一标准》GB50110-94《电器装置安装工程电气设备交接试验标准》GB50150《起重机械安全规程》GB6067《起重机试验规范和程序》GB5905《风力发电场安全规程》DL796-2001；《W2000系列风力发电机组现场安装手册》（由业主提供）；《风力发电机组安全要求》 GB 18451.1-2001《工程建设标准强制性条文（电力工程部分）》建标（2000）241号《电气装置安装工程接地装置施工及验收规范》GB50169-2006四、项目部强制性条文实施机构及人员职责在西北电力建设第一工程公司大唐定边油房庄项目部统一领导下，设立风力发电机组安装工程强制性条文实施小组。

1工程综述1.1工程概况湖北中电纯阳山80MW风电场工程位于麻城市福田河镇北侧。

场址距麻城市中心北偏东方向约38km，风电场紧邻湖北与河南的省界。

场区地貌形态属于低山地貌，山坡较陡，坡角20°～40°，局部超过45°，场区内冲沟发育。

纯阳山风电场拟安装37台风电机组，总装机容量80MW。

风机机位多处于山顶及山梁上，少许处于山坡上，交通不便。

1.2工程地质条件场址区域在构造单元划分上隶属扬子准地苏北拗陷区中的大丰凹陷，介于小海凸起与裕华凸起之间。

断裂不发育，一般具有长期活动性，没有影响场地稳定的断裂分开。

距离场区最近的全新世活动断裂为麻城-团风断裂，与工程区的距离大于5km。

场区内无区域性全新世活动断裂分布，场址区域稳定。

根据勘探孔揭露，场址区第四系地层主要为残坡积物和洪冲积物，场区多基岩裸露，下伏基岩为燕山期喷发的二长花岗岩或片麻岩。

各岩土层地层结构特征分述如下：砾质粘性土（Qel+dl）：黄棕色－黄褐色，稍湿－湿，含少量植物根系及基岩风化的砾砂颗粒，主要分布于山坡及山顶地段。

按状态分为（1-1）可塑和（1-2）硬塑，层厚0.5－5.0m。

二长花岗岩：杂色，节理裂隙发育，岩体较破碎，矿物成分主要由长石、石英、黑云母等组成。

按风化程度分为（2-1）强风化和（2-2）中等风化，其中强风化埋深1.0－5.0m。

片麻岩：杂色，片麻状构造，节理裂隙发育，岩体较破碎。

按风化程度分为（3-1）强风化和（3-2）中等风化，其中强风化埋深1.0－4.0m。

1.3风机及箱变防雷接地设计方面要求本工程防雷接地按设计图纸要求已考虑37台风机全局布置。

根据图纸设计要求：水平接地线采用Φ14mm S=150mm2铜覆钢，接地线埋深为0.5-0.8m，垂直接地线采用Φ16mm L=2500mm铜覆钢。

根据设计图纸要求以及结合现场实际情况，为不影响风机基础回填及风机吊装等，该地网线以及辅助地网应在吊装平台夯实前完成敷设。
