电网结构及简介

电网的工作原理
电网是由许多电力设施和输电线路组成的系统，用于将电能从发电厂输送到各个用户。

电网的工作原理基本上可以分为三个阶段：发电、输电和配电。

发电是电网的起始阶段。

发电厂根据能源资源的不同，如化石燃料、水力、核能等，通过燃烧或转化能源的方式产生电能。

发电厂产生的交流电一般都具有高电压。

输电阶段是将发电厂产生的高电压交流电通过输电线路输送到不同地区。

为了减小输电过程中能量损耗，电能需要经过变压器升压至较高电压，这样可以减小电流的大小，降低线路的电阻损耗。

通过输电线路，电能可以跨越长距离的地域，以达到较远的用户。

配电是将输送到地区的高电压交流电通过变压器降压至合适的电压水平，然后分配给不同的用户。

配电过程中还可以通过断路器、开关等设备对电能进行控制和保护。

电网中的变电站和配电设施将电能分配到城市、乡村、工业区等各个不同的用户点。

电网的运行还涉及对电能的监测和调节，以确保电网的稳定和安全运行。

这包括对电压、频率和功率的监控和调整。

此外，电网还需要进行维护和修复工作，以保证各个设施的正常运行。

总的来说，电网通过发电、输电和配电等阶段，将电能从发电厂输送给用户，实现了将电能进行高效、安全地供应的目的。

中国电网结构及简介
全国电网结构图
全国的电网划分成六大电网,有两大集团分别管理。

其中东北电网、华北电网、华中电网、华东电网、西北电网属国家电网公司,南方电网属南方电网公司。

一、国家电网集团公司
1、东北电网有限公司
东北电网有限公司(简称东电,英文缩
写NEG)经营区域覆盖辽宁、吉林、黑龙江三
省与内蒙古自治区东部(赤峰市、通辽市、
呼伦贝尔市与兴安盟),电网覆盖面积126、8
万平方公里,供电服务人口1、21亿。

公司
直接管理沈阳、锦州、长春、哈尔滨、齐齐
哈尔等五个超高压局,白山、丰满、云峰、
太平湾、松江河等五个水电厂,大连与丰满
两家教育培训中心;控股东北电力科学研究
院有限公司。

西北电网有限公司经营区域覆盖陕西省、甘肃省、青海省、宁夏回族自治区、新疆维吾尔自治区与西藏自治区。

3.华北电网有限公司
华北电网包括蒙西电网、京津唐电
网、河北南部电网、山西电网、山东电网
5部分。

并与东北电网、华中电网相连。

华东电网有限公司经营区域覆盖上海市、江苏、浙江、安徽、福建省电网。

5.华中电网有限公司
华中电网由河南电网、四川电网、重庆电网、湖北电网、江西电网、湖南电网六部分组成。

其中河南电网与西北电网、华北电网相连,湖北电网与华东电网、南方电网相连。

南方电网覆盖的区域:广东电网、广西电网、云南电网、贵州电网与海南电网。

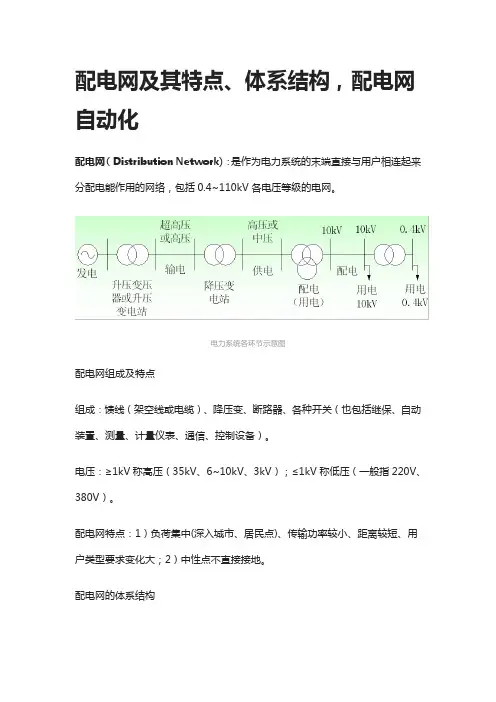

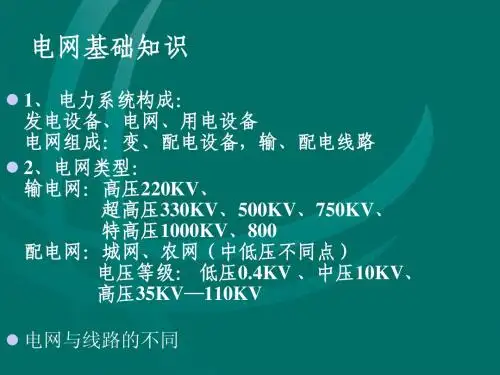

配电网及其特点、体系结构，配电网自动化配电网（Distribution Network)：是作为电力系统的末端直接与用户相连起来分配电能作用的网络，包括0.4~110kV各电压等级的电网。

电力系统各环节示意图配电网组成及特点组成：馈线（架空线或电缆）、降压变、断路器、各种开关（也包括继保、自动装置、测量、计量仪表、通信、控制设备）。

电压：≥1kV称高压（35kV、6~10kV、3kV）；≤1kV称低压（一般指220V、380V）。

配电网特点：1）负荷集中(深入城市、居民点)、传输功率较小、距离较短、用户类型要求变化大；2）中性点不直接接地。

配电网的体系结构配电网的体系结构配电网的体系结构配电网的体系结构配电网自动化(Distribution System Automation, DSA) ：配电网自动化是利用现代计算机技术、自动控制技术、数据通信、数据存储、信息管理技术，将配电网的实时运行、电网结构、设备、用户以及地理图形等信息进行集成，构成完整的自动化系统，实现配电网运行监控及管理的自动化、信息化。

其目的是提高供电可靠性，改善供电质量和服务质量，优化电网操作，提高供电企业的经济效益和企业管理水平，使供电企业和用户双方受益，体现企业的社会责任和社会效益。

配电管理系统(Distribution Management System, DMS)：从变电、配电到用电过程的监视、控制和管理的综合自动化系统。

配电网自动化系统(Distribution Automation System, DAS)：是在远方以实时方式监视、协调和操作配电设备的自动化系统。

配电SCADA系统电源进线监控：对配网进线变电所开关位置、母线电压、线路电流、有功、无功、电度量监视与控制。

开闭所与变电站自动化(Substation Automation, SA)：开闭所、小区变开关位置、继保、接地选线、电压电流、有功无功、电度量的远方监视,开关远控，变压器远方有载调压。

请简述电力系统的组成。

电力系统是一个复杂的系统，由多个组成部分组成，以实现电能的生产、传输和分配。

它是现代社会中不可或缺的基础设施，为人们的生活和工作提供了必要的电力供应。

在电力系统中，有四个主要的组成部分：发电厂、输电网、配电网和用户。

发电厂是电力系统的核心组成部分，负责将各种能源（如煤炭、天然气、核能等）转化为电能。

发电厂可以根据能源的不同进行分类，如火力发电厂、核电厂、水电站等。

不同类型的发电厂都有自己特定的工作原理和设备，但它们的目标都是将能源转化为电能，并以可靠的方式供应给用户。

输电网是将发电厂产生的电能从发电厂传输到各地区的关键环节。

输电网通常由高压输电线路、变电站和配电变压器组成。

高压输电线路通过将电能转化为电磁波并通过导线传输，以减小能量损耗。

变电站起到将高压电能转化为低压电能，并将电能分配到不同的配电网的作用。

配电变压器则将电能进一步转换为适合用户使用的电压。

配电网是将输电网提供的电能分配给最终用户的部分。

它通常由配电变压器、配电线路和配电设备组成。

配电网将电能从变电站引向不同的用户区域，并通过配电线路将电能传输到各个用户的电表。

配电设备负责控制和保护电能的分配，以确保供电的稳定和安全。

用户是电力系统的终端使用者，包括家庭、工业、商业等各个领域。

用户通过电表获取电能，并将其用于各种用途，如照明、加热、制冷、生产等。

用户的需求决定了电力系统的负荷，电力系统需要根据用户的需求进行灵活调整，以保证稳定的供电。

除了以上四个主要的组成部分外，电力系统还包括其他辅助设施和设备，如电力监控系统、保护系统、自动化设备等。

这些设施和设备的目标是确保电力系统的安全、可靠和高效运行。

电力系统的组成包括发电厂、输电网、配电网和用户。

这些组成部分相互配合，共同实现电能的生产、传输和分配，为人们的生活和工作提供可靠的电力供应。

电力系统的稳定运行对社会的发展和人们的生活至关重要，因此对电力系统的建设和运维需要高度重视。

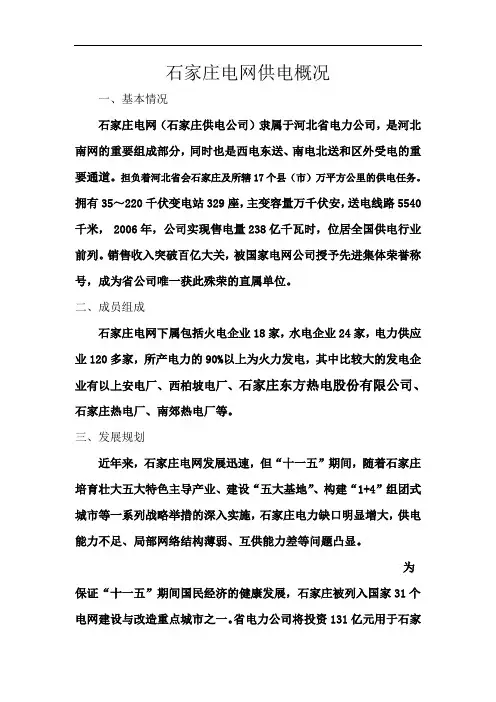

石家庄电网供电概况一、基本情况石家庄电网（石家庄供电公司）隶属于河北省电力公司，是河北南网的重要组成部分，同时也是西电东送、南电北送和区外受电的重要通道。

担负着河北省会石家庄及所辖17个县（市）万平方公里的供电任务。

拥有35～220千伏变电站329座，主变容量万千伏安，送电线路5540千米，2006年，公司实现售电量238亿千瓦时，位居全国供电行业前列。

销售收入突破百亿大关，被国家电网公司授予先进集体荣誉称号，成为省公司唯一获此殊荣的直属单位。

二、成员组成石家庄电网下属包括火电企业18家，水电企业24家，电力供应业120多家，所产电力的90%以上为火力发电，其中比较大的发电企业有以上安电厂、西柏坡电厂、石家庄东方热电股份有限公司、石家庄热电厂、南郊热电厂等。

三、发展规划近年来，石家庄电网发展迅速，但“十一五”期间，随着石家庄培育壮大五大特色主导产业、建设“五大基地”、构建“1+4”组团式城市等一系列战略举措的深入实施，石家庄电力缺口明显增大，供电能力不足、局部网络结构薄弱、互供能力差等问题凸显。

为保证“十一五”期间国民经济的健康发展，石家庄被列入国家31个电网建设与改造重点城市之一。

省电力公司将投资131亿元用于石家庄电网建设，是“十五”总投资的倍。

这期间将新建500千伏变电站3座、220千伏变电站14座、110千伏变电站54座，并将对现有部分变电站进行改造。

到2010年，石家庄将形成以石北、廉州、石东三座500千伏变电站为枢纽，以上安电厂、西柏坡电厂、石家庄热电厂、南郊热电厂为电源支撑，在电网南部、北部和东部形成以220千伏双环网为主要送电网的电网结构，相对独立地向各供电区供电，大大提高电网供电能力和可靠性。

另外，每个县(市)至少拥有一座220千伏变电站，城市中心区的110千伏变电站实现不同电源供电，全网110千伏变电站基本实现双电源供电。

届时，石家庄电网最大负荷、供电量、变电站数量、容量都将比2005年翻一番。

1 微电网的组成微电网由分布式发电（DG）、负荷、储能装置及控制装置四部分构成，微电网对外是一个整体，通过一个公共连接点（Point of Common Coupling，PCC）与电网连接。

1）分布式发电（DG）：DG可以是以新能源为主的多种能源形式，如光伏发电、风力发电、燃料电池；也可以是以热电联产（Combined Heat and Power，CHP）或冷热电联产（Combined Cooling、Heat and Power,CCHP）形式存在，就地向用户提供热能，提高DG利用效率和灵活性。

2）负荷：负荷包括各种一般负荷和重要负荷。

3）储能装置：储能装置可采用各种储能方式，包括物理储能、化学储能、电磁储能等，用于新能源发电的能量存储、负荷的削峰填谷，微电网的“黑启动”。

4）控制装置：由控制装置构成控制系统，实现分布式发电控制、储能控制、并离网切换控制、微电网实时监控、微电网能量管理等。

2 微电网总体架构微电网电压等级的选取与微电网规模、微电网电源的种类、容量及接入方式、并网点注入电流及运行电压范围等密切相关。

考虑微电网的应用目的，目前微电网的电压等级主要有10kV（20kV）和380V 两种。

由于微电网与配电网存在并网运行模式，其变压器接线形式应与地区配电网相匹配（10/0.4kV通常为D11，yn）。

下面以380V微电网为例对微电网的基本结构进行阐述。

微电网的基本结构如下图所示。

微电网系统由分布式发电系统（DG）、储能装置、滤波补偿装置、智能控制系统和负荷构成。

其中可以包含多个DG和储能装置，这些DG和储能装置联合向负荷供电，整个微电网相对大电网来说是一个整体，通过主隔离设备和大电网相连接。

微电网中DG除可以提供电负荷外，还可以通过热电联产（CHP）或冷热电联产（CCHP）的形式就地向负荷用户供热或制冷，提高能源多级利用的效率。

就电负荷而言，其按性质亦可分为三类：重要负荷、可调节负荷和一般负荷。

江苏电网结构和运行情形介绍一、2004年末江苏电网规模统调电厂62座，机组190台，总装机容量万千瓦。

500kV变电所、开关站17座（不含政平），变压器25台，变电容量为1900万kVA。

220kV变电所、开关站198座，变压器355台，变电容量为万kVA。

500kV线路52条，总长度千米（含省际联络线）。

220kV线路507条，总长度千米。

二、2004年江苏电网要紧运行数据统调最高用电负荷2456万千瓦（7月28日），同比增加%；统调最多发电负荷万千瓦，同比增加%。

统挪用电量亿千瓦时，同比增加%；统调发电量亿千瓦时，同比增加%。

统调最大/平均用电峰谷差672/万千瓦，同比下降%/%。

最高/平均用电负荷率%/%，同比上升个百分点。

全省最高受电负荷万千瓦，同比增加%；累计区外受电量亿千瓦时，同比增加%。

三、2005年江苏电网整体运行情形预测2005年江苏电网将步入快速进展的时期，电网供电能力大幅提高。

估量全年将建成220kV及以上输变电工程93项，新增变压器56台/1423万千伏安，新增发电机组41台/1467万千瓦。

随着国家宏观调控政策作用的慢慢显现，估量2005年全省电力电量增加速度有所回落。

随着新增机组的投产，电力供需矛盾将趋于缓和，由2004年的全年性缺电转变成季节性、时段性缺电，并将在2005年4季度显现电力丰裕。

2005年江苏电网仍将维持北电南送、西电东送的格局。

苏北电网大量机组投产，丰裕电力大幅增加，北电南送矛盾继续存在。

随着过江西通道的投运，北电南送压力将取得减缓，但局部地域电力送出矛盾较为突出。

电网短路电流快速上升、设备超容矛盾十分突出。

苏南和徐州电网的部份厂站必需通过度层分区和实施特殊运行方式限制短路电流，但电网运行方式的灵活性和供电靠得住性将受到必然的阻碍。

基建配套停电项目多、时刻长，对局部地域的电力平稳产生必然的阻碍，必需增强输变电设备停电的综合、和谐、优化及计算分析治理，减少电网运行风险。

中国电网结构及概况---- 电网结构及其系统构成【导读】：本文主要介绍全国电网的结构，并举例介绍各部分的系统构成。

此文也将作为开篇引子，引导大家查看我们即将推出的系列专题。

在这些专题中，我们将会带领大家对发电厂--电网--变配电等各个系统做详细的了解。

对于整个电力系统感兴趣的自动化或电气工程师，以及电力系统及其自动化行业相关的人员，可将本页面加入到收藏，以备日后查阅。

要谈到自动化和电气控制，我们先从供电谈起。

为提高发电设备的运行效率，提高用户用电的可靠性，现今发电厂的电能都是通过电网输送到工厂，本期专题将主要介绍全国电网的结构，并举例介绍各部分的系统构成。

如果错误或遗漏的地方，欢迎大家批评指正。

一般来说，把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。

简称电网。

近年来，伴随着中国电力发展步伐不断加快，中国电网也得到迅速发展，电网系统运行电压等级不断提高，网络规模也不断扩大，全国已经形成了东北电网、华北电网、华中电网、华东电网、西北电网和南方电网6个跨省的大型区域电网，并基本形成了完整的长距离输电电网网架。

全国电网结构图由于中国的国土面积大，所以把全国的电网划分成六大电网，有两大集团分别管理。

其中东北电网、华北电网、华中电网、华东电网、西北电网属国家电网公司，南方电网属南方电网公司。

电网大型区域的划分，是为了方便管理。

对于国土面积小一些的国家，比如韩国、日本等，其电网结构基本上相当于一个大型区域电网。

大型区域电网一般由省级或地市级电网组成，比如华中电网，华北电网。

他们的结构图如下：华中电网在全国电网系统中处于枢纽地位，承担主要的西电东送任务。

华中电网由河南电网、四川电网、重庆电网、湖北电网、江西电网、湖南电网六部分组成。

其中河南电网与西北电网、华北电网相连，湖北电网与华东电网、南方电网相连。

[查看详情]华北电网包括蒙西电网、京津唐电网、河北南部电网、山西电网、山东电网5部分。

现代电力系统简介电力系统是由发电厂、输配电系统及电力用户所组成，是由电源、中间环节、负载组成的对能量进行转换、输送及分配的典型电路。

按转换能量的方式不同发电厂主要有三种类型。

1.火力发电厂：它是利用煤、石油、天然气等燃料的化学能来生产电能。

燃料的燃烧使锅炉中的水变成高温高压水蒸汽，推动汽轮机再带动发电机发电。

2.水力发电厂：它是利用河流的水位能推动水轮机，带动发电机发电。

3.核能发电厂：它是利用核燃料在反应堆中核裂变能转化为热能，将水变为蒸汽，然后同一般的火力发电厂一样，用蒸汽推动汽轮机，带动发电机发电。

除了这常见的三种发电厂外，还有其他可再生能源发电方式，如利用风力能源的风力发电；利用地热能进行发电的地热发电厂以及潮汐发电、太阳能发电、沼气发电等。

而输配电系统经过一个多世纪的演变，经历了直流传输——交流传输——交直流传输的发展过程，形成了交直流混合的现代电力系统。

1 现代交流输配电系统的发展历程最早将发电、送电、用电完成实际应用的是在19世纪上半叶，1882年德国慕尼黑国际博览会向世人展示了从57km 外密示巴赫小水电站直流发电机发出的1kV 左右的直流电是如何输送到现场并驱动一台水泵的运转，因而最初的电力输送是直流系统。

随着用电的需求增加以及输电距离的增大，为了提高输电效率、减少损耗，就要求提高输电电压。

从制造的角度，发电机的电压不可能提得很高，这样就使当时的直流输电制的发展受到了限制。

19世纪下半叶，相继研究出三相电机、三相变压器和三相制。

1891年德国建立了从鲁劳镇输电至法兰克福的最早的三相交流输电系统，如图1所示，图中三相输电线用单线表示。

发电厂的升压变压器将水轮发电机送出的95V 的三相交流电提高到15kV ，然后经三相架空输电线路送至170km 外的法兰克福，再经降压变压器降到110V ，供给灯泡照明，并由三相异步电动机去驱动水泵。

采用三相输电而不用单相输电的原因在于：用三个单相电路组合起来向外输电，需要6根导线，而三相交流电可用三根或四根线进行输电，能够节省线材；由于使用的输电线少，所以可以减少在输电线上的电能损耗；三相交流电动机比单相交流电动机的效率高而且起动、运行性能都要好。
