箱梁运输及架设培训PPT课件

箱梁架设施工方案培训资料(doc 87页)目录1 编制依据 ...................................... - 0 -2 编制原则 ...................................... - 0 -3 工程概况 ...................................... - 0 -4 工期安排 ...................................... - 4 -4.1总体计划安排 ........................... - 4 -4.2运架设备组装安排 ....................... - 5 -4.3单片梁架设工序 ......................... - 6 -5 施工部署 ...................................... -6 -5.1施工组织机构 ........................... - 6 -5.2劳动力资源配备情况...................... - 7 -5.2.1劳动力配备原则.................. - 7 -5.2.2劳动力管理和队伍培训措施........ - 8 -5.2.3劳动力配备基本情况.............. - 9 -5.3机械设备配备情况 ...................... - 10 -5.4施工用电 .............................. - 11 -5.5 消防设施布置.......................... - 12 - 6架梁总体方案.................................. - 12 -6.1准备工作 .............................. - 13 -6.2架桥机主要性能参数..................... - 15 -6.3架梁设备安装与调试..................... - 18 -6.4提梁前准备工作 ........................ - 23 -6.5提梁、运梁、架梁 ...................... - 31 -6.5.1大钩试吊....................... - 33 -6.5.2架梁施工工艺流程............... - 34 -6.5.4过孔工况....................... - 37 -6.5.6安装箱梁应注意事项............. - 44 - 7箱梁就位的平面控制和高程控制 .................. - 46 - 8质量保证体系和质量保证措施 .................... - 49 -8.1质量目标 .............................. - 49 -8.2质量保证体系及框图..................... - 49 -8.3质量保证措施 .......................... - 51 - 9安全保证体系及措施............................ - 51 -9.1安全目标 .............................. - 51 -9.2安全保证体系 .......................... - 52 -9.3建立、落实安全生产责任制............... - 53 -9.4强化职工安全教育 ...................... - 53 -9.5组织保证措施 .......................... - 53 -9.6管理制度措施 .......................... - 54 -9.7架梁队操作人员安全岗位责任制........... - 55 -9.8粱车作业安全作业守则................... - 56 -9.9架桥机作业安全操作守则................. - 58 -9.9.1驾驶员操作守则................. - 58 -9.10跨国道安全保障措施.................... - 63 -9.11高处作业安全防护教育、培训............ - 68 -9.11.1思想教育...................... - 68 -9.11.2安全技术培训.................. - 68 -9.11.3、管理措施： .................. - 69 -9.11.4、高处作业安全操作规程......... - 70 -9.11.5人员高处坠落现场处理方案...... - 71 -9.11.6应急处置...................... - 72 -9.11.7注意事项：.................... - 74 -9.11.8应急物资与装备保障............ - 75 - 10文明施工及环保措施........................... - 77 -10.1文明施工管理目标...................... - 77 -10.2环境管理目标 ......................... - 78 -10.3文明施工及环保措施.................... - 78 - 附件1:临时支座（砂筒）制作及安装方案.......... - 80 - 附件2：钢丝绳受力计算公式...................... - 87 -预制箱梁架设施工方案1 编制依据⑴鹤大高速公路小沟岭至抚松段建设项目施工招标文件。

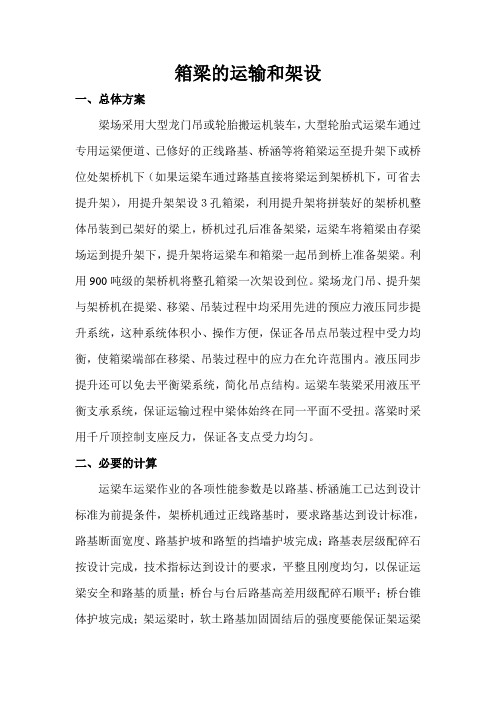

箱梁的运输和架设一、总体方案梁场采用大型龙门吊或轮胎搬运机装车，大型轮胎式运梁车通过专用运梁便道、已修好的正线路基、桥涵等将箱梁运至提升架下或桥位处架桥机下（如果运梁车通过路基直接将梁运到架桥机下，可省去提升架），用提升架架设３孔箱梁，利用提升架将拼装好的架桥机整体吊装到已架好的梁上，桥机过孔后准备架梁，运梁车将箱梁由存梁场运到提升架下，提升架将运梁车和箱梁一起吊到桥上准备架梁。

利用900吨级的架桥机将整孔箱梁一次架设到位。

梁场龙门吊、提升架与架桥机在提梁、移梁、吊装过程中均采用先进的预应力液压同步提升系统，这种系统体积小、操作方便，保证各吊点吊装过程中受力均衡，使箱梁端部在移梁、吊装过程中的应力在允许范围内。

液压同步提升还可以免去平衡梁系统，简化吊点结构。

运梁车装梁采用液压平衡支承系统，保证运输过程中梁体始终在同一平面不受扭。

落梁时采用千斤顶控制支座反力，保证各支点受力均匀。

二、必要的计算运梁车运梁作业的各项性能参数是以路基、桥涵施工已达到设计标准为前提条件，架桥机通过正线路基时，要求路基达到设计标准，路基断面宽度、路基护坡和路堑的挡墙护坡完成；路基表层级配碎石按设计完成，技术指标达到设计的要求，平整且刚度均匀，以保证运梁安全和路基的质量；桥台与台后路基高差用级配碎石顺平；桥台锥体护坡完成；架运梁时，软土路基加固固结后的强度要能保证架运梁时的稳定性要求．运梁车重载在路基和已架好的梁上通过，运梁设施及梁本身的重量总和已超过已架好的梁体重量。

在这种情况下运梁，桥梁结构是否容许，应通过检算，确认其强度在容许值以内，不会对桥梁结构和路基结构造成破坏，方可运梁。

对架梁的各个工况受力进行检算，在满足高速铁路整孔箱梁架设的情况下，不会对已架桥梁、墩台等造成破坏。

三、施工方法针对客运专线32m整孔双线箱梁的特点，其主要问题是如何解决好箱梁的吊装、提升、运输和架设。

施工方案应基于以下几点进行考虑：①32m整孔箱梁的装车是采用目前已成熟的大吨位龙门吊机或轮胎搬运机进行的，梁场可利用一台900T龙门吊机（也可采用轮胎搬运机）从存梁场直接将箱梁跨装到轮胎运梁车上，②32m整孔箱梁的提升通过设置在专用提升站的大型门吊进行；③32m整孔箱梁运梁车和900T架设设备可采用进口或国产的（目前国内设备尚未有应用业绩）；④运梁与架梁平行作业，以提高作业效率。

箱梁架设施工方案培训资料1一、编制依据及原则 ............................................. 错误!未定义书签。

1.编制依据........................................................ 错误!未定义书签。

2.编制原则........................................................ 错误!未定义书签。

3.编制目的........................................................ 错误!未定义书签。

二、工程概况 ......................................................... 错误!未定义书签。

三、施工总体部署 ................................................. 错误!未定义书签。

1.运梁及架梁方式............................................ 错误!未定义书签。

2.架桥机型号的选择........................................ 错误!未定义书签。

3.架梁施工总体规划........................................ 错误!未定义书签。

4.工期安排........................................................ 错误!未定义书签。

5.劳动力配置.................................................... 错误!未定义书签。

6.施工机械设备配置........................................ 错误!未定义书签。

箱梁的运输和架设箱梁的运输和架设⼀、总体⽅案梁场采⽤⼤型龙门吊或轮胎搬运机装车，⼤型轮胎式运梁车通过专⽤运梁便道、已修好的正线路基、桥涵等将箱梁运⾄提升架下或桥位处架桥机下（如果运梁车通过路基直接将梁运到架桥机下，可省去提升架），⽤提升架架设３孔箱梁，利⽤提升架将拼装好的架桥机整体吊装到已架好的梁上，桥机过孔后准备架梁，运梁车将箱梁由存梁场运到提升架下，提升架将运梁车和箱梁⼀起吊到桥上准备架梁。

利⽤900吨级的架桥机将整孔箱梁⼀次架设到位。

梁场龙门吊、提升架与架桥机在提梁、移梁、吊装过程中均采⽤先进的预应⼒液压同步提升系统，这种系统体积⼩、操作⽅便，保证各吊点吊装过程中受⼒均衡，使箱梁端部在移梁、吊装过程中的应⼒在允许范围内。

液压同步提升还可以免去平衡梁系统，简化吊点结构。

运梁车装梁采⽤液压平衡⽀承系统，保证运输过程中梁体始终在同⼀平⾯不受扭。

落梁时采⽤千⽄顶控制⽀座反⼒，保证各⽀点受⼒均匀。

⼆、必要的计算运梁车运梁作业的各项性能参数是以路基、桥涵施⼯已达到设计标准为前提条件，架桥机通过正线路基时，要求路基达到设计标准，路基断⾯宽度、路基护坡和路堑的挡墙护坡完成；路基表层级配碎⽯按设计完成，技术指标达到设计的要求，平整且刚度均匀，以保证运梁安全和路基的质量；桥台与台后路基⾼差⽤级配碎⽯顺平；桥台锥体护坡完成；架运梁时，软⼟路基加固固结后的强度要能保证架运梁时的稳定性要求．运梁车重载在路基和已架好的梁上通过，运梁设施及梁本⾝的重量总和已超过已架好的梁体重量。

在这种情况下运梁，桥梁结构是否容许，应通过检算，确认其强度在容许值以内，不会对桥梁结构和路基结构造成破坏，⽅可运梁。

对架梁的各个⼯况受⼒进⾏检算，在满⾜⾼速铁路整孔箱梁架设的情况下，不会对已架桥梁、墩台等造成破坏。

三、施⼯⽅法针对客运专线32m整孔双线箱梁的特点，其主要问题是如何解决好箱梁的吊装、提升、运输和架设。

施⼯⽅案应基于以下⼏点进⾏考虑：①32m 整孔箱梁的装车是采⽤⽬前已成熟的⼤吨位龙门吊机或轮胎搬运机进⾏的，梁场可利⽤⼀台900T龙门吊机（也可采⽤轮胎搬运机）从存梁场直接将箱梁跨装到轮胎运梁车上，②32m整孔箱梁的提升通过设置在专⽤提升站的⼤型门吊进⾏；③32m整孔箱梁运梁车和900T架设设备可采⽤进⼝或国产的（⽬前国内设备尚未有应⽤业绩）；④运梁与架梁平⾏作业，以提⾼作业效率。
