LCD 液晶屏面板工作原理介绍

lcd屏原理LCD（Liquid Crystal Display）是一种通过电压控制液晶分子排列来实现图像显示的平面显示技术。

它广泛应用于电子设备的屏幕，如电视、计算机显示器、手机、平板电脑等。

下面是关于LCD屏幕的原理的参考内容。

一、基本原理1. 构造：LCD屏由两片平行的透明电极板组成，中间夹层有液晶分子。

每个液晶分子有一个极性主轴。

2. 分子排列：液晶分子具有两种排列方式，平行排列和垂直排列，取决于电场的作用。

当正常情况下，液晶分子处于扭曲排列状态。

3. 光的偏振性：液晶分子的扭曲排列会改变光的偏振性，使得光通过液晶分子的过程中会有相位差。

4. 电场作用：当电压施加到液晶屏上时，电场会改变液晶分子的排列状态，从而改变光的偏振性。

5. 偏振板：液晶屏上的偏振板可以控制光的传播方向。

液晶屏夹层的两侧分别有两片偏振板，它们的振动方向垂直，只有当两个偏振面的方向平行时，光才能够通过。

二、液晶屏的工作原理1. 无电压状态下：当没有电场作用时，液晶分子扭曲排列，不会改变光的偏振性，光无法通过第二片偏振板，显示器呈现黑色。

2. 施加电压：当电压施加到液晶分子上时，液晶分子排列发生改变，光的偏振性也会发生改变。

- TN（Twisted Nematic）液晶：液晶分子在无电场时呈螺旋排列，施加电场后，液晶分子变直，光能够通过。

根据电场的不同强度，液晶分子的排列也不同，显示的颜色也会有所变化。

- STN（Super Twisted Nematic）液晶：增加了螺旋角度，可以使得液晶分子的排列发生更大的变化，显示效果更加明显。

- IPS（In-Plane Switching）液晶：液晶分子的排列与面板平行，可以提供更大的视角范围和更好的色彩还原。

3. 光源：液晶屏幕背部通常还有一片或多片光源，如冷阴极荧光灯或LED灯条，它们提供背光以增强显示效果。

三、液晶屏的优势1. 能耗较低：与传统显像管显示器相比，液晶屏幕的功耗较低，可显著减少能量消耗。

LCD面板技术介绍讲解LCD面板，全称为液晶显示屏面板（Liquid Crystal Display Panel），是一种使用液晶材料作为光学开关的显示技术。

LCD面板通过调节液晶分子的排列来控制光的透射，从而实现图像的显示。

下面将介绍LCD面板的工作原理、种类和应用领域。

LCD面板的工作原理：LCD面板由两块玻璃基板组成，中间填充有液晶材料。

液晶材料分为向列向型和向行向型两种，分别用于TN（Twisted Nematic）和IPS（In-Plane Switching）两种面板类型。

当电流通入其中的透明电极时，液晶分子会发生扭曲，从而改变光的传播方向和透射率。

通过在液晶屏的后面加入背光源，背光透过液晶后，通过棱镜和偏振片的选择性组合，再由前面的屏幕玻璃上的彩色滤光片调整颜色，最终形成可见的彩色图像。

根据液晶材料的排列方式和电场的作用方式，LCD面板可以分为多种类型：1.TN面板：TN面板是最常见的液晶显示技术，具有较低的生产成本和快速的响应时间。

然而，TN面板的可视角度较窄，颜色显示相对较差。

2.IPS面板：IPS面板通过改变液晶分子在平面上的排列方式来改善可视角度和色彩表现。

IPS面板具有更广阔的可视角度和更真实的颜色还原，但响应时间较较慢。

3. VA面板：VA（Vertical Alignment）面板具有更高的对比度和更准确的颜色还原，但可视角度较窄。

VA面板还分为多种类型，如MVA （Multi-Domain Vertical Alignment）、PVA（Patterned Vertical Alignment）和A-MVA（Advanced-MVA）等。

4. OLED面板：OLED（Organic Light-Emitting Diode）面板使用有机材料作为发光层，具有更高的对比度和更快的响应时间。

OLED面板还具有更低的能耗和更轻薄的特点，但由于制造成本高，目前应用较为有限。

5. QLED面板：QLED（Quantum Dot Light Emitting Diode）面板是一种基于量子点技术的液晶显示技术。

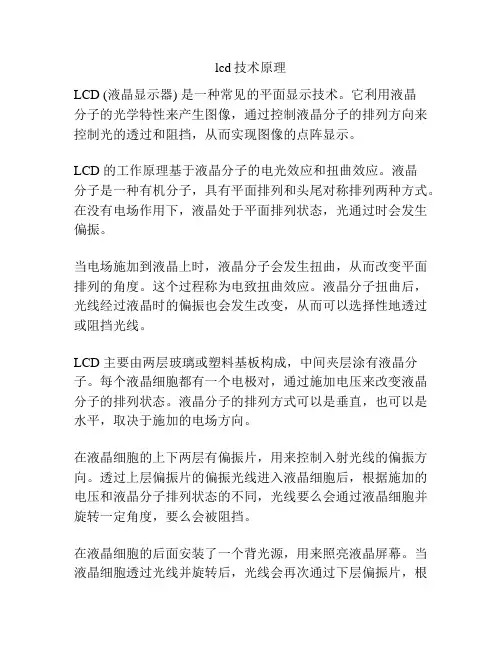

lcd技术原理LCD (液晶显示器) 是一种常见的平面显示技术。

它利用液晶分子的光学特性来产生图像，通过控制液晶分子的排列方向来控制光的透过和阻挡，从而实现图像的点阵显示。

LCD 的工作原理基于液晶分子的电光效应和扭曲效应。

液晶分子是一种有机分子，具有平面排列和头尾对称排列两种方式。

在没有电场作用下，液晶处于平面排列状态，光通过时会发生偏振。

当电场施加到液晶上时，液晶分子会发生扭曲，从而改变平面排列的角度。

这个过程称为电致扭曲效应。

液晶分子扭曲后，光线经过液晶时的偏振也会发生改变，从而可以选择性地透过或阻挡光线。

LCD 主要由两层玻璃或塑料基板构成，中间夹层涂有液晶分子。

每个液晶细胞都有一个电极对，通过施加电压来改变液晶分子的排列状态。

液晶分子的排列方式可以是垂直，也可以是水平，取决于施加的电场方向。

在液晶细胞的上下两层有偏振片，用来控制入射光线的偏振方向。

透过上层偏振片的偏振光线进入液晶细胞后，根据施加的电压和液晶分子排列状态的不同，光线要么会通过液晶细胞并旋转一定角度，要么会被阻挡。

在液晶细胞的后面安装了一个背光源，用来照亮液晶屏幕。

当液晶细胞透过光线并旋转后，光线会再次通过下层偏振片，根据其方向再次进行筛选。

只有光线的偏振方向和下层偏振片的方向相匹配，才能透过下层偏振片进入观察者的眼睛，形成清晰的图像。

通过控制每个液晶细胞的电场和电压，可以改变液晶分子的排列状态，从而得到不同的亮度和颜色。

通过逐行或逐列地控制液晶细胞，可以形成完整的图像。

总之，LCD 技术利用液晶分子的光学特性，通过电场控制液晶分子的排列方向，从而控制光的透过和阻挡，实现图像的显示。

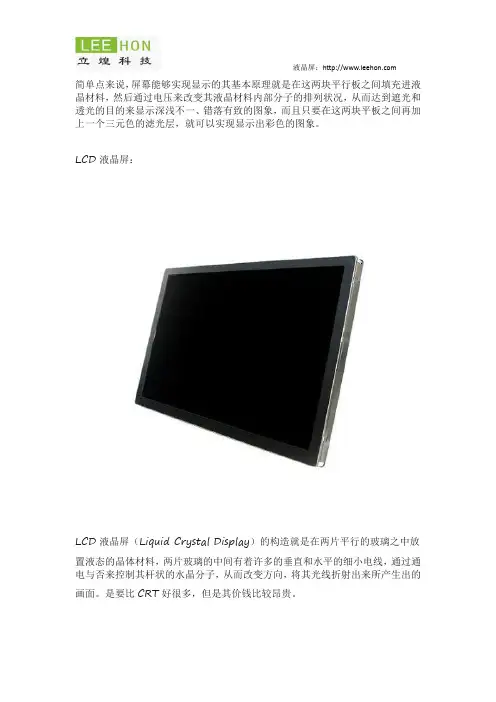

简单点来说，屏幕能够实现显示的其基本原理就是在这两块平行板之间填充进液晶材料，然后通过电压来改变其液晶材料内部分子的排列状况，从而达到遮光和透光的目的来显示深浅不一、错落有致的图象，而且只要在这两块平板之间再加上一个三元色的滤光层，就可以实现显示出彩色的图象。

LCD液晶屏：LCD液晶屏（Liquid Crystal Display）的构造就是在两片平行的玻璃之中放置液态的晶体材料，两片玻璃的中间有着许多的垂直和水平的细小电线，通过通电与否来控制其杆状的水晶分子，从而改变方向，将其光线折射出来所产生出的画面。

是要比CRT好很多，但是其价钱比较昂贵。

液晶是一种有机复合物，是由长棒状的分子所构成的。

在自然的状态之下，这些棒状分子的长轴大致是平行的。

LCD的第一个特点：必须要将液晶灌入到两个列有细槽的平面之间才能够正常的工作。

这两个平面上的槽是互相垂直的(90度相交)，那么也就是说，如果一个平面上的分子是南北向排列，则另一平面上的分子是东西向排列，而位于两个平面之间的分子会被强迫性的进入到一种90度扭转的状态。

由于光线是顺着分子的排列方向而传播的，所以光线在经过液晶时也会被扭转90度。

但是当液晶上面加了一个电压时，分子就会重新垂直的排列，使其光线能够直射出去，而不会发生任何的扭转。

LCD的第二个特点：它比较依赖极化滤光片以及光线本身，自然光线是朝着四面八方随机散发的，极化滤光片实际上是一系列越来越细的平行线。

这些线形成了一张网，阻断了不与这些线平行的所有光线，极化滤光片的线也正好是与第一个垂直的，所以能够完全的阻断那些已经极化的光线。

只有当两个滤光片的线是完全平行的，或者光线本身已经扭转到了与第二个极化滤光片相匹配，光线才能够穿透。

LCD正是由这样的两个相互垂直的极化滤光片所构成，所以在正常的情况下应该阻断那些所有试图穿透的光线。

但是，由于两个滤光片之间又充满了扭曲液晶，所以当光线穿出第一个滤光片之后，会被液晶分子扭转90度，最后再从第二个滤光片之中穿出。

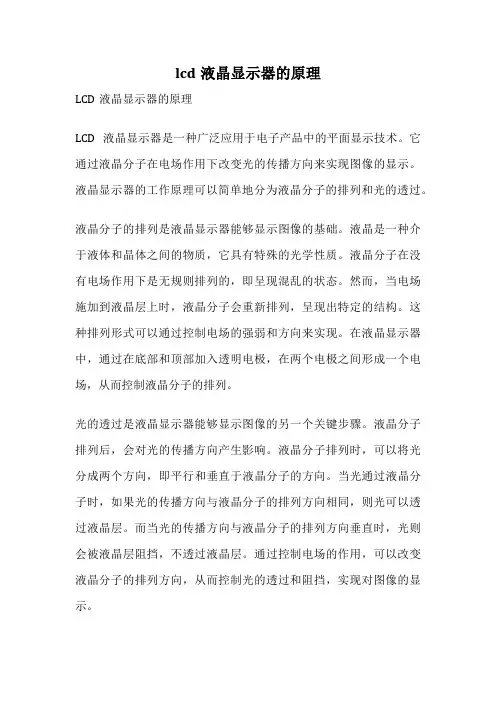

lcd液晶显示器的原理LCD液晶显示器的原理LCD液晶显示器是一种广泛应用于电子产品中的平面显示技术。

它通过液晶分子在电场作用下改变光的传播方向来实现图像的显示。

液晶显示器的工作原理可以简单地分为液晶分子的排列和光的透过。

液晶分子的排列是液晶显示器能够显示图像的基础。

液晶是一种介于液体和晶体之间的物质，它具有特殊的光学性质。

液晶分子在没有电场作用下是无规则排列的，即呈现混乱的状态。

然而，当电场施加到液晶层上时，液晶分子会重新排列，呈现出特定的结构。

这种排列形式可以通过控制电场的强弱和方向来实现。

在液晶显示器中，通过在底部和顶部加入透明电极，在两个电极之间形成一个电场，从而控制液晶分子的排列。

光的透过是液晶显示器能够显示图像的另一个关键步骤。

液晶分子排列后，会对光的传播方向产生影响。

液晶分子排列时，可以将光分成两个方向，即平行和垂直于液晶分子的方向。

当光通过液晶分子时，如果光的传播方向与液晶分子的排列方向相同，则光可以透过液晶层。

而当光的传播方向与液晶分子的排列方向垂直时，光则会被液晶层阻挡，不透过液晶层。

通过控制电场的作用，可以改变液晶分子的排列方向，从而控制光的透过和阻挡，实现对图像的显示。

液晶显示器中，通常会使用三原色（红、绿、蓝）的像素点来组成彩色图像。

每个像素点由三个子像素点组成，分别对应三原色。

通过控制每个子像素点液晶分子排列的方向和电场的强弱，可以实现对每个子像素点的光的透过和阻挡，从而显示出不同颜色的图像。

液晶显示器还使用了背光源来照亮屏幕。

背光源通常采用冷阴极荧光灯（CCFL）或LED等光源。

背光源位于液晶屏幕的背后，通过透过液晶分子的透明区域照亮屏幕，使图像能够显示出来。

总结起来，LCD液晶显示器的工作原理可以归纳为液晶分子的排列和光的透过。

通过控制液晶分子的排列方向和电场的作用，可以控制光的透过和阻挡，从而实现对图像的显示。

通过使用背光源来照亮屏幕，使图像能够清晰地显示出来。

液晶显示屏的工作原理
液晶显示屏的工作原理：
①液晶显示器LCD利用液态晶体光学性质随电场变化特性实现图像显示；
②液晶分子呈棒状排列在两层透明导电玻璃之间施加电压时会改变排列方向；
③典型结构包括玻璃基板配向膜液晶层彩色滤光片偏振片背光源等组件；
④背光源发出的光线穿过第一层偏振片进入液晶面板内部；
⑤液晶分子扭曲光线路径使得只有特定方向的光可以通过第二层偏振片；
⑥每个像素由红绿蓝三种子像素构成通过控制各自亮度再现色彩；
⑦TFT薄膜晶体管技术用于精确控制每个像素点上电压确保显示效果；
⑧当不加电场时液晶分子沿特定方向排列允许光线透过形成明亮画面；
⑨加上电场后分子扭转阻止光线前进对应区域呈现黑色或暗色调；
⑩通过调节各个像素点上施加电压大小可以得到灰度丰富的图像；
⑪为提高视角范围减少响应时间出现了IPS VA等多种改进型液
晶技术；
⑫从计算器屏幕到智能手机电视LCD已成为当今最普及的显示技术之一。

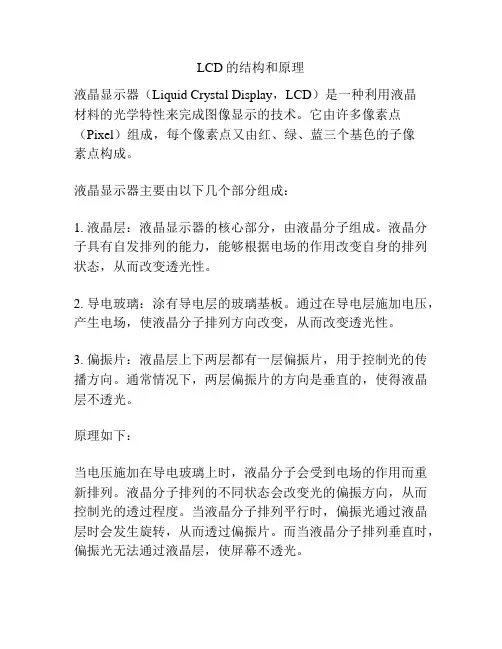

LCD的结构和原理
液晶显示器（Liquid Crystal Display，LCD）是一种利用液晶
材料的光学特性来完成图像显示的技术。

它由许多像素点（Pixel）组成，每个像素点又由红、绿、蓝三个基色的子像
素点构成。

液晶显示器主要由以下几个部分组成：
1. 液晶层：液晶显示器的核心部分，由液晶分子组成。

液晶分子具有自发排列的能力，能够根据电场的作用改变自身的排列状态，从而改变透光性。

2. 导电玻璃：涂有导电层的玻璃基板。

通过在导电层施加电压，产生电场，使液晶分子排列方向改变，从而改变透光性。

3. 偏振片：液晶层上下两层都有一层偏振片，用于控制光的传播方向。

通常情况下，两层偏振片的方向是垂直的，使得液晶层不透光。

原理如下：
当电压施加在导电玻璃上时，液晶分子会受到电场的作用而重新排列。

液晶分子排列的不同状态会改变光的偏振方向，从而控制光的透过程度。

当液晶分子排列平行时，偏振光通过液晶层时会发生旋转，从而透过偏振片。

而当液晶分子排列垂直时，偏振光无法通过液晶层，使屏幕不透光。

通过控制导电层的电压，可以改变液晶分子的排列状态，从而改变透光性。

液晶显示器通过分别控制每个像素点的电压，可以实现各种图像的显示。

总之，液晶显示器的原理是利用电场控制液晶的排列状态，从而控制光的透过程度，实现图像的显示。

不同的排列状态对应不同的亮度和颜色，通过控制每个像素点的电压，可以组成完整的图像。

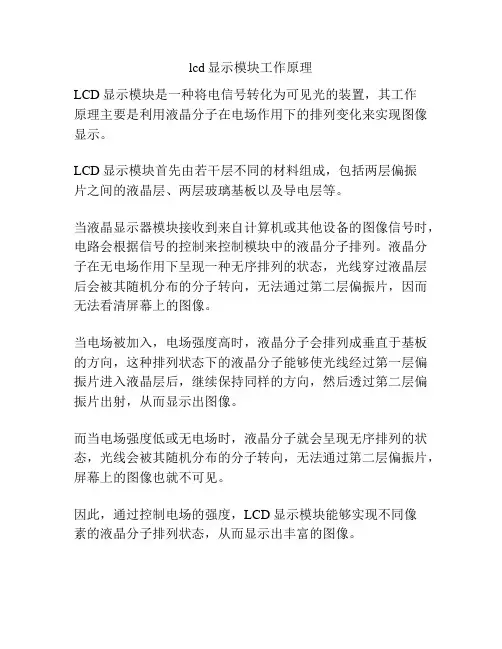

lcd显示模块工作原理
LCD显示模块是一种将电信号转化为可见光的装置，其工作
原理主要是利用液晶分子在电场作用下的排列变化来实现图像显示。

LCD显示模块首先由若干层不同的材料组成，包括两层偏振
片之间的液晶层、两层玻璃基板以及导电层等。

当液晶显示器模块接收到来自计算机或其他设备的图像信号时，电路会根据信号的控制来控制模块中的液晶分子排列。

液晶分子在无电场作用下呈现一种无序排列的状态，光线穿过液晶层后会被其随机分布的分子转向，无法通过第二层偏振片，因而无法看清屏幕上的图像。

当电场被加入，电场强度高时，液晶分子会排列成垂直于基板的方向，这种排列状态下的液晶分子能够使光线经过第一层偏振片进入液晶层后，继续保持同样的方向，然后透过第二层偏振片出射，从而显示出图像。

而当电场强度低或无电场时，液晶分子就会呈现无序排列的状态，光线会被其随机分布的分子转向，无法通过第二层偏振片，屏幕上的图像也就不可见。

因此，通过控制电场的强度，LCD显示模块能够实现不同像
素的液晶分子排列状态，从而显示出丰富的图像。

lcd显示屏原理
LCD显示屏是一种使用液晶技术的平板显示设备，具有轻薄、低功耗和高分辨率的特点。

它由多个像素点组成，每个像素点都包含有颜色滤光片和液晶分子。

LCD显示屏的原理是通过
改变液晶分子的排列方式，来控制光的穿透和阻挡，从而实现图像的显示。

LCD显示屏通常由两块玻璃基板组成，中间夹层有液晶悬浮
物质。

在底部的基板上，有红、绿、蓝三种颜色的滤光片，称为像素基板。

在顶部的基板上，有透明的导电电极，称为对位基板。

当外部电压加到对位基板的电极上时，液晶分子会受到电场的影响而排列成特定的方式。

液晶分子排列方式的改变会使得光线通过时的偏振方向发生变化，从而改变通过像素的颜色。

液晶分子排列方式的改变是通过控制对位基板上的导电电极来实现的。

导电电极上加上电场后，液晶分子会沿着电场线方向排列。

而电场的大小则通过控制信号来控制。

每个像素都有一个对应的导电电极，根据不同的控制信号，液晶分子的排列方式也会不同，从而通过像素显示不同的颜色。

为了控制液晶分子的排列，LCD显示屏还需要一个驱动电路。

驱动电路负责向每个像素提供相应的控制信号，控制液晶分子的排列。

这些控制信号根据需要显示的图像内容而改变，从而实现图像的显示。

总结起来，LCD显示屏的原理是利用施加电场来控制液晶分子的排列方式，通过改变光的偏振方向来实现颜色的显示。

这种液晶分子排列方式的改变是由驱动电路提供的控制信号来控制的。

通过在各个像素上调节电场大小，LCD显示屏可以显示出丰富的图像和颜色。

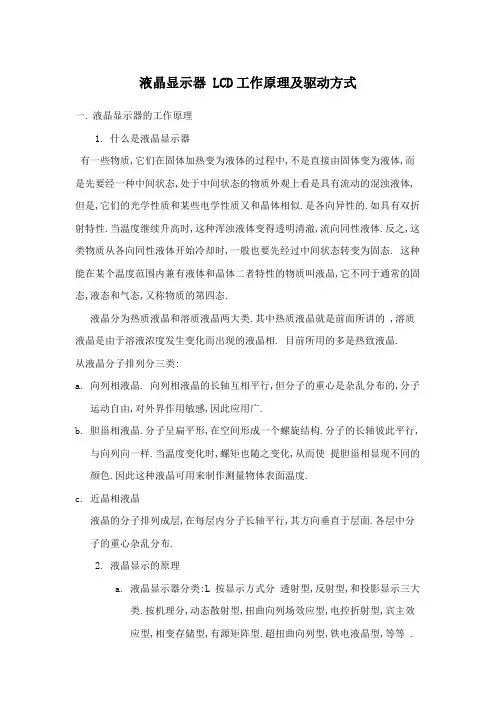

液晶显示器 LCD工作原理及驱动方式一. 液晶显示器的工作原理1.什么是液晶显示器有一些物质,它们在固体加热变为液体的过程中,不是直接由固体变为液体,而是先要经一种中间状态,处于中间状态的物质外观上看是具有流动的混浊液体,但是,它们的光学性质和某些电学性质又和晶体相似.是各向异性的.如具有双折射特性.当温度继续升高时,这种浑浊液体变得透明清澈,流向同性液体.反之,这类物质从各向同性液体开始冷却时,一般也要先经过中间状态转变为固态. 这种能在某个温度范围内兼有液体和晶体二者特性的物质叫液晶,它不同于通常的固态,液态和气态,又称物质的第四态.液晶分为热质液晶和溶质液晶两大类.其中热质液晶就是前面所讲的 ,溶质液晶是由于溶液浓度发生变化而出现的液晶相. 目前所用的多是热致液晶.从液晶分子排列分三类:a.向列相液晶. 向列相液晶的长轴互相平行,但分子的重心是杂乱分布的,分子运动自由,对外界作用敏感,因此应用广.b.胆甾相液晶.分子呈扁平形,在空间形成一个螺旋结构.分子的长轴彼此平行,与向列向一样.当温度变化时,螺矩也随之变化,从而使提胆甾相显现不同的颜色.因此这种液晶可用来制作测量物体表面温度.c.近晶相液晶液晶的分子排列成层,在每层内分子长轴平行,其方向垂直于层面.各层中分子的重心杂乱分布.2.液晶显示的原理a.液晶显示器分类:L 按显示方式分透射型,反射型,和投影显示三大类.按机理分,动态散射型,扭曲向列场效应型,电控折射型,宾主效应型,相变存储型,有源矩阵型.超扭曲向列型,铁电液晶型,等等 .b.扭曲向列型 TNLCDa>. 定向薄膜.b>. 偏振光.自然光光波的振动方向在与传播方向的垂直平面内是随机分布的.它通过偏振片时,变成只沿一个方向分布的光,即为偏振光.c>.液晶中光的传播.通过起偏器形成的偏振光其振动方向与上方定向薄膜凹槽走向.一运载.当光向下传播时,光的传播方向随液晶的分子扭曲.因此进入检偏器时,光的振动方向与检偏器偏光轴一运载而能通过检偏器.为非显示状态.如果在需要显示部份,在电极上加电压,于是液晶分子长轴方向将与电场方向平行.偏振光通过液晶时不发生扭曲,因此不能通过检偏器.显示器部份该显示的地方呈非透明状态,为显示状态.d> . 反射与透射式液晶显示器. 在上述液晶显示器的背面上装一个反射板,就构成了反射式显示器,适用于明亮的环境.e>. 高容量点阵液晶显示器.如计算机显示屏,彩色平板电视屏,就是采用此类.二. 彩色液晶显示器原理.按彩色产生原理分: 彩色滤色膜方式 {TN型; STN型; VAN型; FLC型;}彩色光源方式: { TN型; STN型; FLC型}光开关彩色方式:{VAN型;PAN型;HAN型;GH方式.} 彩色滤色膜方式和彩色光源方式是利用彩色滤色膜和彩色光源用为彩色产生源,而其中的液晶单元仅仅起开关作用,因此这两种方式都叫做被动式彩色LCD.主动式彩色LCD的光开关彩色方式和GH方式中,液晶单元是过偏光子的作用使其产生双折射性和二色性的变化,直接捕捉色相变化而工作的.被动式LCD,担任光开关机能的液晶单元,其透过光是无色的黑白光.具体说,TN型,二层单元结构的D-STN型,附加位相差板的F-STN型,ECB方式的VAN 型,强电介质性液晶的FLC型.添加了黑色二色性染料的GH型等液晶单元得到了作用.1.彩色滤色膜方式的彩色LCD如图,具有黑白光开关机能的液晶单元和R,G,B,微彩色滤色膜组合,通过加法混色实现多色显示或全色显示. 按着带状.三角形等配置的R,G,B,各像素之间通常是黑底,所以提高了对比度和色纯度.一般情况下,彩色滤色膜上形成的透明电极在TFT(薄膜晶体管)驱动中作为全部的电极,而在纯矩阵驱动中作为带汰电极.这彩色Lcd的光透过率相当低,所以应附加后照光.后照光除提高LCD辉度有用外,与彩色滤色膜结合还可提高色纯度.彩色滤色片的R,G,B 吸收光,虽然因染色,颜料的色散及电沉积,印刷等有所不同,但都是宽带响应,与三波长的灯结合可实现高的色纯度.这种方法可作出:25.4---508mm的彩色LCD.用于摄相机,小型彩电等2.彩色光源方式的LCD.这种方式LCD中,彩色产生源是由彩色光源及具有黑白光开关机能的液晶构成.一般情况下使用R,G,B,三色作为彩色光源,也就是将卤光灯和氙灯等发出较强的白光,用分色镜分成R,G,B,三基色.另外在R,G,B,整个光源上使用了三个黑白光开关液晶单元,将R,G,B,的光一个个地入射到这些单元中.再用二色棱镜将由各个液晶分解生成的R图像,B图像,G图像等合成.现市场售的TV ,都是TN型和STN型液晶单元用作光开关.三. 液晶显示器驱动方式1.液晶的驱动电压要使液晶显示,两电极间所加电压应是交变的,且电压的正负幅度相同等 ,即不能有直流成份,否则易使液晶发行极化而分解,失效.另外,电压的频率不应低于30hz,否则显示闪烁;但频率也不能太高,若高于200hz液晶功耗大而发热升温,特性变差.2.静态驱动方式在电子表中一些所用位数不多的段式数码液晶显示器都使用静态驱动方式.(用异或门电路)3.点阵式LCD的时间分割驱动方式.像个人计算机的显示器就彩用点阵式,像素量大,不能使用静态驱动方式.时间分割法的原理: 电极为矩阵排列,按顺序给各电极加选通波形.通过此操作,由X电极和Y电极交点形成的像素全部可以是任意的显示状态,X电极称作为扫描电极,Y极叫作信号电极.所有X扫描电极依序加电夺波形完了,则称一个帧周期.对频率叫帧频.时间分割驱动,不仅仅对被选通的像素加电压,而且对非选通的像素加电压.(低于阈值电压).第一帧为正极驱动,第二帧为负极驱动,于是对液晶实验了两帧为周期的交流驱动,而信号电极在正极或负极的帧期间,对选通波形给-v 电位.对于非选通波形纵+V,于是在选通像素施加了波形.很显然,随着扫描电极的增加,有效电压变小,对比度下降.4.字符显示LCD在很多LCD中,在容量驱动中,就用LCD模块.如果用作图形显示,则不需字符发生器(ROM).等离子体显示屏(PDP)一. 特点工作电压低,显示屏厚度薄,有存储机能,工作寿命长从结构分: AC型PDP显示单元, DC型PDP显示单元,二. 原理:不论是AC型PDP显示单元, DC型PDP显示单元, 都是利用气体放电产生辉光进行显示的.与荧光灯的辉光放电原理是一样.在两个电极上加足够的电压引起辉光放电.因为气体中总是有少量的自由电子和正离子存在,在两极较强的电场作用下,电子和正离子都得到加速,电子在自已的行程上将气体原子电离而产生新的电子,正离子处于激发态的原子.激发态的原子回到静态而产生荧光. 在辉光放电中,靠近阴极处有一暗区,离开暗区为长度很短的阴极辉光区,阴极辉光区与阳极之间为较长的阳极辉光区.阴极与阳极爆裂间的电压主要降在阴极附近的暗区.R.G.B.荧光体受到显示单元中混合气体放电而发光的辉光照射后产生的红,绿,蓝的原理进行彩色显示.三. PDP的驱动方式.AC型PDP与DC型PDP的驱动方式相同的.分五大部份: 列驱动,行驱动,动态控制,数据缓冲器及电源部份.四. PDP的电源不论是什么型号的PDP,多利用DC-DC 或AC-DC 电源转换器供电.显示单元电压为180—250V.。

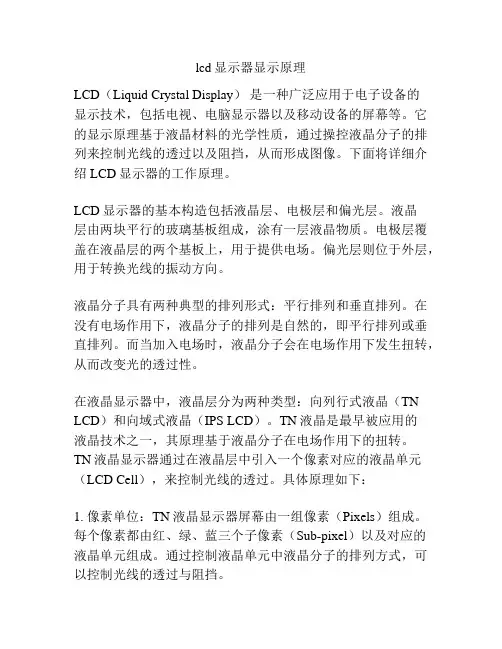

lcd显示器显示原理LCD（Liquid Crystal Display）是一种广泛应用于电子设备的显示技术，包括电视、电脑显示器以及移动设备的屏幕等。

它的显示原理基于液晶材料的光学性质，通过操控液晶分子的排列来控制光线的透过以及阻挡，从而形成图像。

下面将详细介绍LCD显示器的工作原理。

LCD显示器的基本构造包括液晶层、电极层和偏光层。

液晶层由两块平行的玻璃基板组成，涂有一层液晶物质。

电极层覆盖在液晶层的两个基板上，用于提供电场。

偏光层则位于外层，用于转换光线的振动方向。

液晶分子具有两种典型的排列形式：平行排列和垂直排列。

在没有电场作用下，液晶分子的排列是自然的，即平行排列或垂直排列。

而当加入电场时，液晶分子会在电场作用下发生扭转，从而改变光的透过性。

在液晶显示器中，液晶层分为两种类型：向列行式液晶（TN LCD）和向域式液晶（IPS LCD）。

TN液晶是最早被应用的液晶技术之一，其原理基于液晶分子在电场作用下的扭转。

TN液晶显示器通过在液晶层中引入一个像素对应的液晶单元（LCD Cell），来控制光线的透过。

具体原理如下：1. 像素单位：TN液晶显示器屏幕由一组像素（Pixels）组成。

每个像素都由红、绿、蓝三个子像素（Sub-pixel）以及对应的液晶单元组成。

通过控制液晶单元中液晶分子的排列方式，可以控制光线的透过与阻挡。

2. 电压控制：各像素对应的液晶单元通过电极层中的驱动电路控制。

液晶单元两侧的电极之间施加电压差，形成电场。

根据电场的强弱，液晶分子会扭转不同的角度。

3. 光线透过与阻挡：通过控制电场的施加，液晶单元的液晶分子的扭转角度可以改变。

当液晶分子扭转至与光的振动方向平行时，光线可以通过液晶单元，从而使得该像素显示亮度。

反之，如果液晶分子扭转与光的振动方向垂直，则光线会发生散射或被吸收，使得该像素显示暗度。

4. 色彩显示：通过混合各像素中的红、绿、蓝三个子像素，不同的颜色可以通过控制各子像素液晶单元的透过与阻挡来实现。

液晶面板工作原理
液晶面板，又称为液晶显示器（LCD），是一种使用液晶材料的光学显示技术。

其工作原理基于液晶材料的光学特性和电场控制的原理。

液晶是一种介于液体和晶体之间的物质状态，具有单轴性和双折射性质。

一般液晶分为向列型和扭曲向列型两种，其中扭曲向列型是液晶面板中常用的类型。

液晶面板工作原理主要有以下几个步骤：
1. 构成层：液晶面板由两层平行的玻璃基板组成，中间填充液晶材料，形成液晶层。

2. 光的偏振：在液晶层之前的基板上，涂有垂直方向的偏振膜。

当光通过第一层偏振膜时，只有一个方向的光能通过。

3. 液晶取向：液晶分子在没有电场作用下呈现扭曲状态。

在液晶层中，涂有对齐膜，其取向方向与第一层偏振膜的方向垂直。

这种取向会将液晶分子扭曲起来，使其呈现光学各向异性。

4. 电场控制：在两层基板之间施加电场。

当电场作用于液晶层时，它改变了液晶分子的排列方式，使之与对齐膜的方向平行，从而取消了对光的扭曲。

这时液晶层变得透明，光能透过。

5. 光的旋转：在液晶层之后的基板上，涂有第二层偏振膜，其与第一层偏振膜的方向平行。

这样，当光通过液晶层时，它将
被旋转一定角度，从而能通过第二层偏振膜。

通过电场的控制，液晶分子的排列方式可以被改变，从而控制光的透过与不透过，实现显示效果。

需要注意的是，液晶材料对电场的响应是非线性的，因此在实际应用中需要使用电流驱动电路来控制电场的强度及方向，以达到精确控制液晶的状态的目的。

LCD结构和显示原理LCD（Liquid Crystal Display）又称为液晶显示器，是一种通过控制液晶分子排列来实现图像显示的技术。

液晶是一种处于液态和固态之间的物质，具有很好的光学性能。

LCD结构可以分为液晶层、驱动电路和背光源三个部分，下面将详细介绍液晶的结构和显示原理。

1.液晶层结构：液晶层是LCD显示器的关键部分，通常由两层平行排列的玻璃基板构成，中间注入了液晶材料。

每个基板上有数以百万计的液晶单元，每个液晶单元相当于一个微小的光阀门。

液晶单元由液晶分子和电极组成，通过电压的变化来控制液晶分子的排列状态，从而改变光的透过程度。

2.驱动电路结构：驱动电路是控制LCD显示的关键组成部分，主要由扫描电路和数据电路组成。

扫描电路负责按行选定液晶单元，数据电路负责向液晶单元提供电压，决定液晶单元的亮度和颜色。

驱动电路的设计和性能对于显示质量和响应速度有着重要影响。

3.背光源结构：背光源是提供LCD亮度的光源，常用的背光源有冷阴极管（CCFL）和LED（Light Emitting Diode）两种。

冷阴极管背光源是早期使用较多的技术，通过高压放电使气体产生紫外线，进而激发荧光粉产生可见光。

而LED背光源则使用LED作为发光材料，具有更高的亮度和寿命，同时能够实现背光的局部调节。

液晶显示的原理是利用液晶分子的排列状态来改变光的透过程度，从而显示出不同的图像。

液晶分子有两种基本的排列状态，即平行排列和垂直排列。

当液晶分子垂直排列时，光无法穿过液晶层而呈现黑色；当液晶分子平行排列时，光可以透过液晶层而呈现亮色。

当外加电压加在液晶单元上时，液晶分子会发生形变，从而改变排列状态。

通过控制电压的大小和频率，可以使液晶分子处于平行排列或垂直排列的状态，从而实现不同亮度的显示。

具体的显示过程如下：1.扫描电路逐行选中液晶单元，并向数据电路发送需要显示的图像信号。

2.数据电路根据接收到的信号，产生相应的电压，通过驱动电极加在液晶单元上。

LCD 液晶显示屏工作原理一、工作原理和概念术语1、液晶显示屏的工作原理液晶（Liquid Crystal ）：是一种介于固态和液态之间的具有规则性分子排列，及晶体的光学各向异性的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为“液晶”。

液晶显示器LCD （Liquid Crystal Display ）：是新型平板显示器件。

显示器中的液晶体并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，使光线通过的多少就不同，实现了亮暗变化，可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定。

因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光像。

（1）、液晶分子的电－光特性（如图2-1所示）（2）、液晶的电光控制特性（如图2-2所示）(a) （光光控制电压0109050%液晶显示器的电光特性（常暗模式）101009050%b ）液晶显示器的电光特性（常亮模式）液晶显示器的电光控制特性图中Uth —阈值电压（临界电压）；Usat —饱和电压透过率透过率控制电压图2-1液晶的电－光特性图图2-2 旋光性（3）、 液晶分子排列状态的改变可实现对光的控制液晶分子在偏光板间排列成多层，在不同层间， 液晶分子的长轴沿偏光板平行平面连续扭转90°，与偏光板的偏振光方向一致的偏振光，垂直射向无外加电场的液晶分子时，入射光将因其偏振方向随液晶分子轴的扭曲而旋转射出。

故称为扭曲向列型液晶显示器。

当给液晶层施以某一电压差时，液晶分子会改变它的初始排列状态而不扭转，不改变光的极化方向，因此经过液晶的光会被第二层偏光片吸收而整个结构呈现不透光的状态。

2、概念和术语 （1）、光学的各向异性液晶的特有性质，改变液晶两端电压，可改变液晶某一方向折射出的光的大小 （2）、偏振片（器）只能在特定方向上透过光线的器件（3）、像素、子像素、节距、分辨率(如图2-3所示)（4）、视角当背光源的入射光通过偏极片、液晶后，输出光便具备了特定的方向特性，假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或是色彩失真。

lcd显示屏的工作原理
液晶显示屏（LCD）的工作原理是利用液晶分子的光学性质。

液晶是一种具有特殊分子结构的有机化合物，可以在电场作用下改变分子的排列和取向。

LCD显示屏的核心部件是液晶层，液晶层由两块玻璃片之间
夹持涂有液晶分子的涂层组成。

液晶分子排列的方式有三种：向列向列（TN）、逆向列向列（STN）和垂直排列（VA）。

液晶分子的排列情况决定了光的透过和阻挡的程度。

当没有电场作用时，液晶分子呈现特定的排列状态，被称为初始状态。

光线经过这个状态的液晶层时，会发生偏振方向的旋转。

光经过一个偏振片后，会有一部分光通过，一部分光被阻挡。

这就是液晶显示屏的黑色状态。

当电场作用于液晶层时，电场会改变液晶分子的取向。

液晶分子的取向改变会导致初始状态时的偏振方向的旋转角度发生变化。

于是，透过液晶层的光的偏振方向也发生了变化。

这时，透过偏振片的光的亮度会增加，显示为亮色状态。

液晶显示屏的彩色显示是通过三原色（红、绿、蓝）的组合来实现的。

通常，液晶显示屏由数百至数千个微小的像素点组成，每个像素点都包含红、绿、蓝三种颜色的滤光片。

通过控制电场的作用，可以改变液晶分子在每个像素点处的排列状态，从而选择性地允许红、绿、蓝三种光通过。

这样，液晶显示屏就可以显示出各种颜色的图像。

总的来说，LCD显示屏的工作原理就是利用液晶分子在电场作用下的排列和取向变化来调节光的透过和阻挡，从而实现图像的显示。

LCD液晶屏工作原理介绍
随着汽车的智能化，各种LCD屏幕使用的越来越多，这里就结合图文介绍以下LCD显示屏的工作原理。

一、彩色液晶屏的工作原理
液晶屏构造示意图
1、偏光板：有两层偏光板主要是改变光的偏振角度，使入射光（背光）有一定的偏振角度，并将出射光偏转角度转换成亮度信息。

2、玻璃基板：有两层玻璃基板，主要是为了使内部的液晶以及TFT驱动晶体管有一个载体。

3、透明导电膜：有两层透明导电膜；一层包含像素电极、驱动晶体管（TFT）；另一层是液晶的对向电极。

4、滤光网格：划分出RGB（红绿蓝）网格，每个网格可以透过不同颜色的光，每组RGB 形成每个像素的颜色。

5、液晶层：两层透明导电膜之间填充的是液晶，液晶两端加上不同的电压，内部晶体排列方式发生变化，对偏振光的偏转角度不同，光透过第二层偏光板光强就不同，所以就形成了一个像素的亮度，许多不同颜色、亮度的像素横竖排列，可形成任意需要显示的画面。

二、单色液晶屏：
仪表面板-单色液晶屏
改变彩色液晶屏中的滤光网格的彩色形状，液晶屏就只能显示一种颜色，这就是单色液晶屏；
我们常用的单色液晶屏分正显屏，负显屏；
两层偏光板偏光角度互为垂直，为正显屏，表现为白底黑字。

两层偏光板偏光角度互为平行，为负显屏，表现为黑底白字，黑底白字的液晶屏幕，丝印不同的颜色可使图形呈现出一定的彩色，负显屏需背光光源。

LCD液晶结构和显像原理今天，LCD（LiquidCrystal Display）已经渗入各种需要进行图像和数据显示的电子终端，且平板电视的普及风暴已经被引爆，众多的平板显示技术中TFT-LCD占据了绝对主流。

在此，我让大家认识一下TFT-LCD是如何将影像显示出来。

1、液晶显示屏的基本构造图11、背光板：LCD的显像原理是靠液晶阻挡光线的分量达到控制明暗，所以必须要有光源才可能在屏幕上看到图像，所以背光板负责为液晶屏显像提供最基本的光源。

2、下偏光板：背光板送出来的光线方向性不一致，呈放射状，如果这样的光线通过液晶分子的扭转，我们在屏幕上还是看不到正常的图像，看到的可能是白茫茫的一片，或者是花花绿绿的色块，而不会是我们想看到的图像。

下面的偏光板承担了将光线的方向规范成一致后再送往液晶层的工作。

3、薄膜基板：液晶分子的扭转角度是由TFT控制。

4、液晶：这层液晶分子在TFT控制下发生扭转，达到将方向一致的光线通亮进行控制，从而在通往后面像素单元的光线明暗度发生了改变。

5、彩色滤光片：如果你有幸关于20世纪80年代记忆的话，相信你会记得当时的黑白电视屏幕前经常会有一片彩色的塑料片片，安装上了这片塑料片后，黑白电视机似乎变成了彩色电视机，我们可以看到某些时候人的脸蛋变粉红了、嘴唇变红了、其他的景物都有了颜色，虽然有时候颜色并不符合实际。

其实这片塑料片就是彩色滤色片（这个东西的发明者估计灵感来自液晶显示器）。

液晶本身没有颜色,所以用滤色片产生各种颜色,液晶屏中每个液晶子像素显示的颜色取决于色彩过滤器，而不是子像素,背光源发出的是白色的光线，白色光线经过各种颜色的滤色片后，我们在滤色片后面可以看到与滤色片对应颜色的光线被传出，所以在液晶显示屏中，彩色滤色片的功能是上色，与CRT显示器的荧光粉功能对应。

液晶子像素只能通过控制光线的通过强度来调节灰阶,只有少数主动矩阵显示采用模拟信号控制,大多数则采用数字信号控制技术。
