低温热水地面辐射采暖利弊分析

施工步骤

1、清扫施工现场；

2、铺设保温板和铝泊纸；

3、铺设和加固钢丝网；

4、布置和加固地热盘管；

5、安装分水器和主管道地连接；

6、地热管系统打压测试。

低温热水地面辐射供暖系统的施工

低温热水地面辐射供暖工程，施工安装前应具备下列条件：

1. 设计施工图纸和有关技术文件齐全；

2. 有较完善的施工方案、施工组织设计，并已完成技术交底；

3. 施工现场具有供水或供电条件，有储放材料的临时设施；

4. 土建专业已完成墙面内粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理干净；厨房、卫生间应做完闭水试验并经过验收；

5. 各种安装材料已经检验合格，所附带的说明书和合格证应齐全。

加热管在运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。避免爆晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内；与热源距离至少应保持在1m以上。

施工过程中，应防止油漆、沥青或其它化学溶剂接触污染管线的表面。

低温热水地面辐射供暖工程的施工，环境温度不宜低于5℃。

低温热水地面辐射供暖工程施工，不宜与其它工种进行交叉施工作业，施工过程中，严禁进人踩踏加热管。所有地面留洞应在填充层施工前完成。

绝热层的铺设

铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

加热管的安装

加热管应严格按照设计图纸标定的管间距和走向敷设，加热管应保持平、直，管间距的安装误差不应大于±10mm。加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁厚是否满足设计要求；并对加热管外观质量和管内部是否有杂质等进行认真检查，确认不存在任何问题后再进行安装。加热管安装间断或完毕的敞口处，应随时封堵。

加热管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。

加热管安装时应禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限制（顶住），并用管卡进行固定，防止出现"死折"；加热管的弯曲半径不宜小于6倍管外径。

探究低温热水地面辐射供暖的设计要点

本文首先介绍了低温热水地面辐射供暖的设计步骤和热负荷计算，然后分析了管材的选择及管道敷设的设计要点，最后探讨了厨房与卫生间采暖需要注意的问题。

标签： 低温热水；地面辐射；供暖；设计

低温热水地面辐射供暖是暖通专业的一项新技术，通过低温热水在加热管内循环流动，以辐射和对流的传热方式透过地板向室内供热。具有舒适性强、热稳定性好、节省使用面积、高效节能、易实现分户计量、分室控制等优点，近年来得到广泛使用，它与传统散热器供暖系统不同，设计比较繁杂。

1 设计步骤及要点

1.1施工图设计

①根据建筑专业提供的图及数据，计算各房间的热负荷和总热负荷；

②確定房间的有效散热面积（除去家具、装饰等占地），与水、电、装饰等专业协调地暖系统设计有关间距；

③确定楼栋热力入口位置，供热干管、立管、分集水器的位置和占地；

④布置各房间地热盘管系统，计算并标注盘管长度、间距等，并进行系统水力计算；

⑤选择分集水器、温控装置、热计量装置型号、规格；

⑥绘制出正式施工图，并与相关的专业会签，出图。

1.2设计完成需提供的文件

①设计说明：设计说明中应包括室内外计算温度，楼栋总热负荷，热水参数及系统计算阻力，管材选用，管径，绝热材料的类型、导热系数、规格及厚度，温控形式、控制原理和要求，分户热计量方式，填充层、面层伸缩缝设计要求，系统试压要求等；

②供热管外线、设备平面布置图；各房间供暖管道的布置形式，标明敷设长度、间距、加热管管径等；

③供暖系统图和局部详图；

④水、电、土建等相关专业图。

2 热负荷计算

对于负荷计算，必须按照节能规范先进行建筑热工计算，以确定建筑围护结构的传热系数，只有在热工计算达到规范要求的前提下，才能继续进行采暖负荷计算。为简化计算，应按《采暖通风及空气调节设计规范》中房间的供暖热负荷，取常规对流式供暖方式热负荷的90%～95%。另外，供暖热负荷计算宜将室内计算温度降低2℃（相比对流采暖系统）。地板辐射用于房间局部区域供暖、其他区域不供暖时，地板辐射所需散热量可按全面辐射供暖所需散热量，乘以计算系数。供暖区面积比值在0.20～0.80区间的其他数值时，按插入法确定计算系数。另外进深大于6m的房间，宜以距离外墙6m为界，分区，当作单独的房间，分别计算热负荷和进行地面辐射供暖设计。注意一定要考虑辐射采暖与对流采暖的区别，因为相同条件下，辐射采暖时壁面温度比对流采暖时高，减少了墙壁对人体的冷辐射，会导致实感温度可比室内环境温度高2～3℃。因此准确的负荷计算是避免室内温度过高的前提条件。

浅析低温热水地面辐射采暖

低温热水地面辐射采暖是指:以温度不高于60°C的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供暖的方式.

低温热水地面辐射采暖系统上世纪七十年代初即在北美,北欧等发达国家被大量应用,亚洲的日本、韩国采用地暖的住宅面积也达到65%和80%以上.由于地面辐射采暖这种供暖方式具有舒适、节能、不影响室内观感和不占用室内面积与空间等显著的优点,在我地区的住宅和公共建筑中,近十几年来应用的也越来越广泛,特别是推广分户控制、分户计量以后,它更为广大的开发、设计与施工人员所接受和采用,但由于这一技术的使用历史不是很长(宁安市最早是1997年竣工投入使用的),还不满一个寿命周期,因此难免存在各种各样的不尽如人意的问题,下面仅从设计、施工与物业管理几个方面浅析一下,希望能够有利于这一技术的成熟与发展.

一 设计方面

由于这一技术应用的历史较短,建筑暖通设计人员手中掌握的标准和规范也大家都处在不断的完善与改进当中.

例如:按照《地面辐射采暖铝塑复合管道工程技术规程DB23/T6922000》

3.1.5条的规定:加热盘管的布置宜按房间划分为组,连接在同一分配器上的各组加热盘管,其几何长度宜相等.在住宅中,这一条基本是无法实现的. 通常卫生间﹑厨房的面积也就几平方米到十几平方米，并且其中还有一些固定的设施，如浴盆，洗面器，坐便，操作台等，它们下面是不能盘管的。而卧室，客厅的面积相对来说就要大很多，这些房间又多位于建筑中采光通风好的地方热损失就较多，由此加热盘管按房间划分为组的话，那么各组之间，盘管长度相差就会有几十米之多，厨房﹑卫生间的盘管中热阻小，水循环快，势必造成各组盘管水利失衡，各房间室温不均。

再例如：房间的热负荷，主要产生在与室外空气邻接的部位，如外墙，外门，外窗等处，为了使室内温度分布尽可能均匀，在邻近这些部位的区域，管间距可以适当缩小，还应该优先布置高温管段在这里。因为早些年的规范中没有提及此项内容，故设计人员也很少有考虑到，不过在2004年8月5日发布的JGJ142—2004《地面辐射供暖技术规程》中，这一项已被正式列为条文内容，还有一条也是在此规程中提及：3.3.6 节计算地面辐射系统热负荷时，可不考虑高度附加。

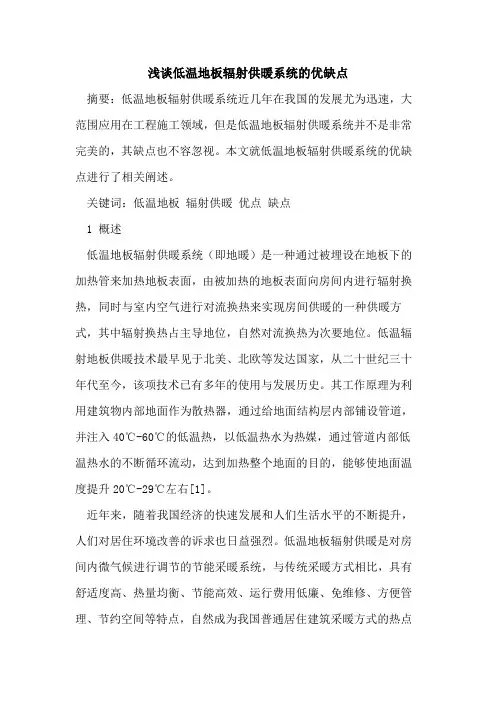

浅谈低温地板辐射供暖系统的优缺点

摘要：低温地板辐射供暖系统近几年在我国的发展尤为迅速，大范围应用在工程施工领域，但是低温地板辐射供暖系统并不是非常完美的，其缺点也不容忽视。本文就低温地板辐射供暖系统的优缺点进行了相关阐述。

关键词：低温地板 辐射供暖 优点 缺点

1 概述

低温地板辐射供暖系统（即地暖）是一种通过被埋设在地板下的加热管来加热地板表面，由被加热的地板表面向房间内进行辐射换热，同时与室内空气进行对流换热来实现房间供暖的一种供暖方式，其中辐射换热占主导地位，自然对流换热为次要地位。低温辐射地板供暖技术最早见于北美、北欧等发达国家，从二十世纪三十年代至今，该项技术已有多年的使用与发展历史。其工作原理为利用建筑物内部地面作为散热器，通过给地面结构层内部铺设管道，并注入40℃-60℃的低温热，以低温热水为热媒，通过管道内部低温热水的不断循环流动，达到加热整个地面的目的，能够使地面温度提升20℃-29℃左右[1]。

近年来，随着我国经济的快速发展和人们生活水平的不断提升，人们对居住环境改善的诉求也日益强烈。低温地板辐射供暖是对房间内微气候进行调节的节能采暖系统，与传统采暖方式相比，具有舒适度高、热量均衡、节能高效、运行费用低廉、免维修、方便管理、节约空间等特点，自然成为我国普通居住建筑采暖方式的热点选择，并大范围应用在实际工程之中。但是，该项技术并不是完美的，本文旨在对低温地板辐射供暖系统进行全面分析，阐述其在应用中存在的客观优势与问题，为工程施工中采暖系统的选择提供一定的参考价值。

低温地板辐射供暖成功地解决了高空间、大跨度、矮窗式建筑物的热源紧张问题，如展览馆、厅堂提高了采暖的舒适度和改善生活质量。传统的采暖方式上热下凉，给人们有口干舌燥的感觉。而低温地板辐射采暖给人以脚暖头凉的舒适感，俗话说寒从足下来，低温地板采暖符合人体的生理学调节特点，符合人体理想感受，促进人体血液循环。

2 低温地板辐射供暖系统的优点
