全桥移相控制技术

移相全桥变换器的建模与仿真

由于开关电源是一个线性与非线性相结合的综合系统，给系统的动态研究和设计带来很多不便。本文主要是用状态空间平均法来进行建立模型，它是由美国加里福尼亚理工学院的R．D．MiddlebrOOk于1976年提出的。这种方法不仅简化了计算过程，使各种不同结构变换器的解析模型具有了统一的形式，而且操作性更强，工作人员仍可以用波德图(Bode Plot)或者奈奎斯特(Nyquist)定理来对系统进行系统稳定的判定。

1 建模

由于移相全桥变换器可由Buck变换器变化而来，首先根据Buck变换器的原理，采用状态空间平均法，建立Buck变换器的小信号模型。为简单起见，本文简化变换器，使其工作在理想状态，即状态转换是瞬间完成的，在任何时候都只有两种状态存在——导通或关断。选择电感电流iL和电容电压Uc为状态参量，输出电压Uo和输入电流Is为输出参量，Ui为输入参量，D为晶体管占空比。如图l所示。

1)变换器工作在CCM状态下，由图2可知，在0≤t≤DTs时间段内，

2)变换器工作在DCM状态下，由图3可知，在DTs≤t≤Ts时间段内，

二极管的导通占空比为D’=1一D，则基本的状态平均方程组为：

将上面各式代入到(10)式并减去式(11)得扰动方程为

由于变压器存在漏感Lr，使得移相全桥变换器的有效占空比为Deff，它总小于原边占空比D，则有效占空比的计算如下式：

由(16)式可看出，IL、Ui、D的扰动都会使有效占空比Deff发生扰动，而这三种不同的扰动量di、du、dd的表达式分别为

从而得到移相全桥变换器的小信号等效电路模型如图4所示。

根据图4导出移相全桥变换器主电路的传递函数，

2 仿真

本文以一台实验样机的参数为指标，利用MATLAB对系统进行仿真，其参数如下：

3 结论

通过利用奈奎斯特判据先对系统开环进行仿真，如图5(a)所示，在右半平面内无极点，轨迹与实轴大约为0．678处，(0，j0)不在轨迹范围内，所以该系统开环是稳定的。通过加入单位阶跃效应构成闭环系统进行验证，如图5(b)，可以看出系统是渐进稳定的。

移相全桥控制芯片

移相全桥控制芯片是一种电子元件，是实现两个绕线电感器（Load）之间交替工作的控制元件。它采用移相技术，具有高效、精确、可靠等特点，广泛应用于LED照明、电机控制、电源管理等领域。

在LED照明领域，移相全桥控制芯片可以控制LED灯条的亮度和色温，实现智能化亮度和色温调节。它可以将电源电压转化为驱动LED所需的电流和电压，有效避免了LED电流过大造成的损坏和电源功率损耗的问题。同时，移相全桥控制芯片还可以减小LED的爆闪风险和频闪干扰，提高LED的显示效果和使用寿命。

在电机控制领域，移相全桥控制芯片可以实现高速电机控制和减速运动，同时提供过流保护和温度保护功能。它可以控制电机的启动、停止、方向和速度，并实现闭环反馈控制和多种运动方式切换。移相全桥控制芯片可以广泛应用于无人驾驶汽车、机器人、航空航天等领域。

在电源管理领域，移相全桥控制芯片可以实现DC-DC变换器的高效转换和输出电压的稳定性控制。它可以自适应地调整输出电压和电流，实现输出功率的最优配置和电池保护。同时，移相全桥控制芯片可以采用多种保护措施，如过电流保护、过热保护和短路保护等，保证电子设备的安全和稳定运行。 作为一种高效、精确、可靠的电子元件，移相全桥控制芯片在现代电子技术发展中发挥着重要的作用。通过掌握其工作原理和应用技术，可以为各行各业提供更加高效、智能和安全的电子产品和系统。

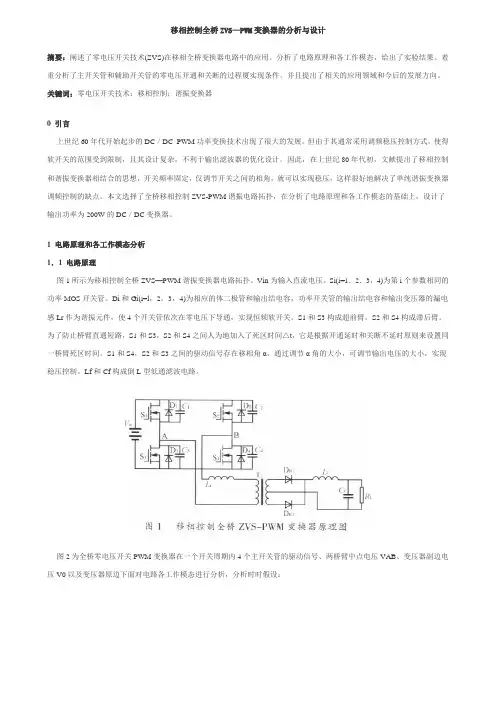

移相控制全桥ZVS—PWM变换器的分析与设计

摘要：阐述了零电压开关技术(ZVS)在移相全桥变换器电路中的应用。分析了电路原理和各工作模态，给出了实验结果。着重分析了主开关管和辅助开关管的零电压开通和关断的过程厦实现条件。并且提出了相关的应用领域和今后的发展方向。

关键词：零电压开关技术；移相控制；谐振变换器

0 引言

上世纪60年代开始起步的DC／DC PWM功率变换技术出现了很大的发展。但由于其通常采用调频稳压控制方式，使得软开关的范围受到限制，且其设计复杂，不利于输出滤波器的优化设计。因此，在上世纪80年代初，文献提出了移相控制和谐振变换器相结合的思想，开关频率固定，仅调节开关之间的相角，就可以实现稳压，这样很好地解决了单纯谐振变换器调频控制的缺点。本文选择了全桥移相控制ZVS-PWM谐振电路拓扑，在分析了电路原理和各工作模态的基础上，设计了输出功率为200W的DC／DC变换器。

1 电路原理和各工作模态分析

1．1 电路原理

图1所示为移相控制全桥ZVS—PWM谐振变换器电路拓扑。Vin为输入直流电压。Si(i=1．2．3，4)为第i个参数相同的功率MOS开关管。Di和Gi(i=l，2，3，4)为相应的体二极管和输出结电容，功率开关管的输出结电容和输出变压器的漏电感Lr作为谐振元件，使4个开关管依次在零电压下导通，实现恒频软开关。S1和S3构成超前臂，S2和S4构成滞后臂。为了防止桥臂直通短路，S1和S3，S2和S4之间人为地加入了死区时间△t，它是根据开通延时和关断不延时原则来设置同一桥臂死区时间。S1和S4，S2和S3之间的驱动信号存在移相角α，通过调节α角的大小，可调节输出电压的大小，实现稳压控制。Lf和Cf构成倒L型低通滤波电路。

图2为全桥零电压开关PWM变换器在一个开关周期内4个主开关管的驱动信号、两桥臂中点电压VAB、变压器副边电压V0以及变压器原边下面对电路各工作模态进行分析，分析时时假设：

全桥移相控制技术

全桥移相控制技术是一种常用于直流交流转换器中的控制技术，可以有效地调整输出电压的大小和相位。它在工业和电力系统中得到广泛应用，具有高效、稳定和可靠的特点。本文将介绍全桥移相控制技术的原理、应用和优势。

一、全桥移相控制技术的原理

全桥移相控制技术是利用电力电子器件的开关特性，通过改变开关的触发角来控制输出电压的大小和相位。全桥移相控制电路由四个开关管和一个变压器组成，其中两个开关管被称为上桥臂开关管，另外两个开关管被称为下桥臂开关管。通过控制上桥臂和下桥臂的开关状态，可以实现输出电压的正负极性控制。在控制电路中，引入一个相位移动的信号，通过控制信号的相位来改变开关管的触发角，从而实现输出电压的相位移动。

全桥移相控制技术广泛应用于交流调压、交流调频、交流电机驱动和无线能量传输等领域。在交流调压中，通过控制全桥移相控制电路的触发角，可以实现对输出电压的精确调节，满足不同负载要求。在交流调频中，全桥移相控制技术可以实现对输出频率的调节，用于变频器和无线电调频设备中。在交流电机驱动方面，全桥移相控制技术可以实现对交流电机的精确控制，提高驱动效率和运行稳定性。在无线能量传输中，全桥移相控制技术可以实现对电能的高效传输，应用于无线充电和无线供电系统中。

三、全桥移相控制技术的优势

全桥移相控制技术具有以下几个优势：

1. 高效性：通过控制开关管的触发角，可以实现对输出电压的精确控制，提高系统的转换效率。

2. 稳定性：全桥移相控制技术可以实现对输出电压的稳定调节，使系统在不同负载下都能保持稳定的输出。

3. 灵活性：通过改变控制信号的相位，可以实现对输出电压的相位移动，满足不同应用的需求。

4. 可靠性：全桥移相控制技术采用的是电力电子器件进行控制，具有高可靠性和长寿命的特点。

5. 精确性：全桥移相控制技术可以实现对输出电压和相位的精确控制，满足对电能质量要求较高的应用场景。

四、总结
