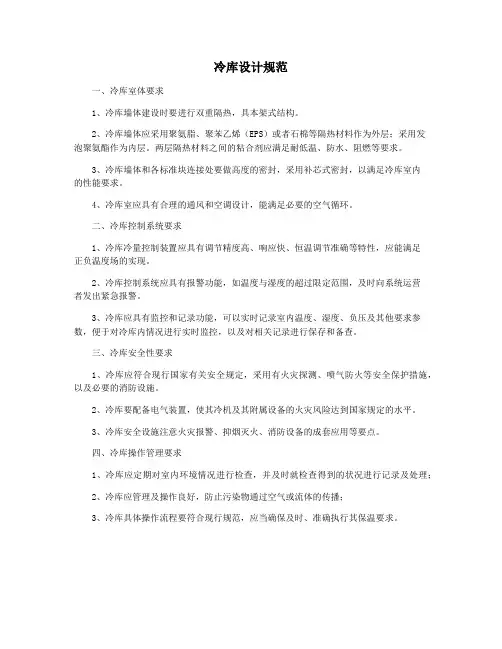

冷库设计规范

一、冷库室体要求

1、冷库墙体建设时要进行双重隔热，具本架式结构。

2、冷库墙体应采用聚氨脂、聚苯乙烯（EPS）或者石棉等隔热材料作为外层；采用发泡聚氨酯作为内层。两层隔热材料之间的粘合剂应满足耐低温、防水、阻燃等要求。

3、冷库墙体和各标准块连接处要做高度的密封，采用补芯式密封，以满足冷库室内的性能要求。

4、冷库室应具有合理的通风和空调设计，能满足必要的空气循环。

二、冷库控制系统要求

1、冷库冷量控制装置应具有调节精度高、响应快、恒温调节准确等特性，应能满足正负温度场的实现。

2、冷库控制系统应具有报警功能，如温度与湿度的超过限定范围，及时向系统运营者发出紧急报警。

3、冷库应具有监控和记录功能，可以实时记录室内温度、湿度、负压及其他要求参数，便于对冷库内情况进行实时监控，以及对相关记录进行保存和备查。

三、冷库安全性要求

1、冷库应符合现行国家有关安全规定，采用有火灾探测、喷气防火等安全保护措施，以及必要的消防设施。

2、冷库要配备电气装置，使其冷机及其附属设备的火灾风险达到国家规定的水平。

3、冷库安全设施注意火灾报警、抑烟灭火、消防设备的成套应用等要点。

四、冷库操作管理要求

1、冷库应定期对室内环境情况进行检查，并及时就检查得到的状况进行记录及处理；

2、冷库应管理及操作良好，防止污染物通过空气或流体的传播；

3、冷库具体操作流程要符合现行规范，应当确保及时、准确执行其保温要求。

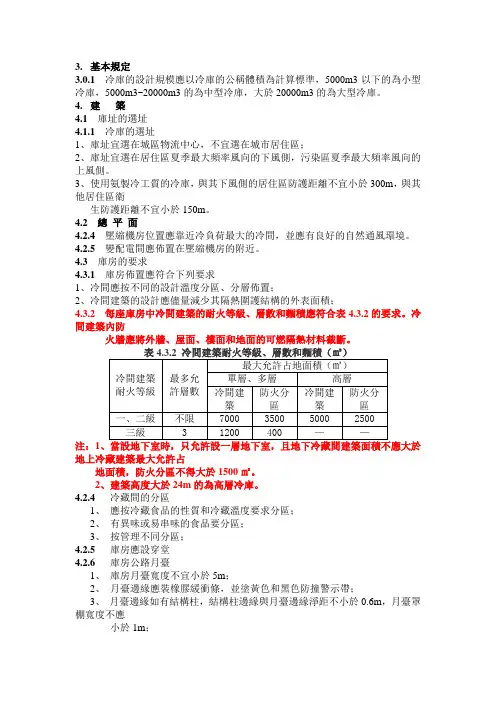

3. 基本規定

3.0.1 冷庫的設計規模應以冷庫的公稱體積為計算標準，5000m3以下的為小型冷庫，5000m3~20000m3的為中型冷庫，大於20000m3的為大型冷庫。

4. 建 築

4.1 庫址的選址

4.1.1 冷庫的選址

1、庫址宜選在城區物流中心，不宜選在城市居住區；

2、庫址宜選在居住區夏季最大頻率風向的下風側，污染區夏季最大頻率風向的上風側。

3、使用氨製冷工質的冷庫，與其下風側的居住區防護距離不宜小於300m，與其他居住區衛

生防護距離不宜小於150m。

4.2 總 平 面

4.2.4 壓縮機房位置應靠近冷負荷最大的冷間，並應有良好的自然通風環境。

4.2.5 變配電間應佈置在壓縮機房的附近。

4.3 庫房的要求

4.3.1 庫房佈置應符合下列要求

1、冷間應按不同的設計溫度分區、分層佈置；

2、冷間建築的設計應儘量減少其隔熱圍護結構的外表面積；

4.3.2 每座庫房中冷間建築的耐火等級、層數和麵積應符合表4.3.2的要求。冷間建築內防

火牆應將外牆、屋面、樓面和地面的可燃隔熱材料截斷。

表4.3.2 冷間建築耐火等級、層數和麵積（㎡）

冷間建築耐火等級 最多允許層數 最大允許占地面積（㎡）

單層、多層 高層

冷間建築 防火分區 冷間建築 防火分區

一、二級 不限 7000 3500 5000 2500

三級 3 1200 400 — —

注：1、當設地下室時，只允許設一層地下室，且地下冷藏間建築面積不應大於地上冷藏建築最大允許占

地面積，防火分區不得大於1500㎡。

2、建築高度大於24m的為高層冷庫。

4.2.4 冷藏間的分區

1、 應按冷藏食品的性質和冷藏溫度要求分區；

2、 有異味或易串味的食品要分區；

3、 按管理不同分區；

4.2.5 庫房應設穿堂

4.2.6 庫房公路月臺

1、 庫房月臺寬度不宜小於5m；

欧阳学文创作

欧阳学文创作 冷库设计规范•制冷•冷却设备负荷和机械负荷的计算 点击次数：240

欧阳学文

6.1.1 冷间冷却设备负荷应按下式计算：

`Φ_S = Φ_1+PΦ_2+Φ_3+Φ_4+Φ_5` (6.1.1)

式中Φ——冷间冷却设备负荷（W)

Φ1——围护结构热流量（W）

Φ2——货物热流量（W）

Φ3——通风换气热流量（W）

Φ4——电动机运转热流皿（W）

Φ5——操作热流量（W）

P ——货物热流量系数。

6.1.2 冷却间、冻结间和货物不经冷却而进入冷却物冷藏间的货物热流量系数P应取1.3，其他冷间取1。

6.1.3 冷间机械负荷应分别根据不同蒸发温度按下式计算：

`Φ_j =

(n_1ΣΦ_1+n_2ΣΦ_2+n_3ΣΦ_3+n_4ΣΦ_4+n_5ΣΦ_5)R`欧阳学文创作

欧阳学文创作 (6.1.3)

式中Φ——机械负荷（w)

n1——围护结构热流量的季节修正系数，直取1；

n2——货物热流量析减系数；

n3——同期换气系数，宜取0.5～1.0（“同时最大换气量与全库每日总换气量的比数”大时取大值)

n4——冷间用的电动机同期运转系数；

n5——冷间同期操作系数；

R——制冷装置和管道等冷损耗补偿系数，直接冷却系统宜取1.07.间接冷却系统宜取1.12。

6.1.4 货物热流量折减系数，应根据冷间的性质确定。冷却物冷藏间宜取0.3～0.6（按本规范表3.0.3冷藏间的公称体积为大值时取小值）；冻结物冷藏间宜取0.5～0.8（按本规范表3.0.3冷藏间的公称体积为大值时取大值）；冷加工间和其他冷间应取1。

6.1.5 冷间用的电动机同期运转系数和冷间的同期操作系数，应按表6.1.5 规定采用。

6.1.6 围护结构热流量应按下式计算： 欧阳学文创作

欧阳学文创作 `Φ_1 = K_wA_wa(θ_wθ_n)` (6.1.6)

室外装配冷库设计规范

室外装配冷库，指的是一种在室外搭建的带有绝缘、冷却、保温及控制系统的建筑，用于存储各类物品及食品。它需要经过严格的设计和规划，才能满足其预期的使用要求和长期使用的需求。在设计时，需要考虑到的因素众多，包括但不限于使用场所，温度要求，制冷制冷设备的选择，使用寿命，安全，节能等方面。下面，就为大家介绍室外装配冷库的一些设计规范。

1、建筑规范

室外装配冷库的建筑规范是一个非常宽泛的概念，包括但不限于墙体，屋顶，地面以及门窗等方面。首先需要保证的是建筑的材料，其使用率必须合理，保证保温和控制温度的要求。墙体和屋顶的厚度必须适中，通常由钢结构和玻璃棉、聚氨酯等材料组成。地面应选用防滑、耐磨、耐候的材料，如水泥地坪或瓷砖等，以防止地面起皮、老化和滑倒等安全隐患。门窗的选材和设计必须与整体建筑相匹配，并与墙体和屋顶保持同样的保温效果。

2、控温规范

控温是室外装配冷库设计中最重要的考虑因素之一，这也是冷库建筑的核心功能。在设计过程中，温度要求必须合理，并考虑到湿度，温度变化和降低能源消耗等方面的影响。通常，对于不同的存储需求，应选择不同的温控系统。同时，设备的控温难度也影响了其稳定性和使用寿命。因此，需要为控温系统选择适当的保护措施和使用维护规范，从而确保冷库设备的长期使用。

3、装配规范

装配是冷库设计的重要步骤之一，包括安装制冷设备，绝缘材料，保护措施以及人员通行等。在设计过程中，我们需要考虑到使用场所以及设备的大小和重量等因素。设备安装应遵循安全规范，并经过充分的测试和安装水平的监测，以保证其密封和保温。绝缘材料也需按照要求覆盖冷库外部，同时要选择防水和保温性能优良的材料。

4、安全规范

冷库安全是至关重要的，因此在设计和建造过程中需要付出极大的注意力。需要特别考虑氧气浓度、火灾和泄漏等状况，从而避免事故和损害。此外，还需要采取相应的控制措施，如安装绿色环保制冷设备和回收装置，以减少温室气体排放，从而达到保护环境的目的。
