限高架专项施工方案

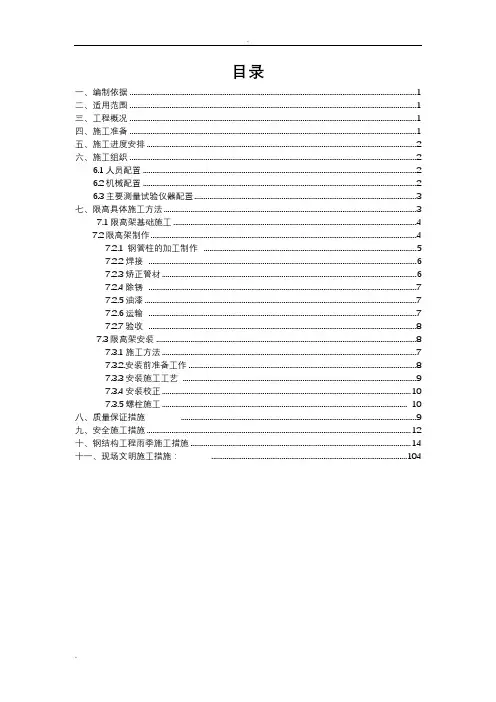

目录

一、编制依据 ................................................................................................................................... 1

二、适用范围 ................................................................................................................................... 1

三、工程概况 ................................................................................................................................... 1

四、施工准备 ................................................................................................................................... 1

五、施工进度安排 ........................................................................................................................... 2

六、施工组织 ................................................................................................................................... 2

- 1 -

神华包神铁路公司工程公司

桥涵限高架安装

施工组织设计

承建单位编制：

承建单位审核：

承建单位批准：

包神公司审核：

包神公司批准：

二〇一四年三月

- 2 - 一、工程概况

1、工程名称：限高架安装工程

2、施工地点：煤制烯烃8#桥

3、主办单位：鄂尔多斯市神华包神铁路工程有限责任公司

4、项目负责人：周书文

5、施工内容 ：煤制烯烃8#桥安装2个限高架，宽度13m限高4.2m，采用桁架结构，Q345钢管焊接，Q345钢板做法兰盘，立柱内灌注C20混凝土，基础采用C30混凝土浇筑。立柱分上下两部分，采用法兰盘连接，下部立柱与基础法兰盘连接，上部立柱与横杆采用坡口焊焊接，表面涂装黑黄相间条纹作为醒目标志，条纹宽20cm，条纹垂直杆件轴线方向，涂装前架体构件全部进行严格的防腐防锈处理，设置标识板。

二、实施依据

1、煤制烯烃8#桥下为乡村公路，梁底被过往车辆刮伤严重，需增设限高架进行防护。

2、包神铁路集团公司2014年大中修施工计划（包神大中修[2014]33号）。

三、编制依据

1、国家及行业规范和标准；

2、施工现场调查资料和施工经验；

3、经包神铁路集团公司工程技术部审批的设计方案。

四、实施、影响范围

1、实施范围：煤制烯烃8#桥。

2、影响范围：不影响既有铁路线行车，影响桥下过往车辆。

五、实施方案

施工流程：基础浇筑→下料→立柱焊接→除锈→油漆→运输→吊装→表面涂装

- 3 - 1、基础：混凝土基础180cm×80cm×200cm，埋深150cm，外露50cm，采用C20混凝土现浇。施工时注意预埋钢板和地脚螺栓。预埋位置和高差必须严格控制在5mm之内。

2、下料：下料采用火焰切割机进行柱切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为保证柱身拼装准确，需制备组装样板，柱身主体焊接采用电焊机手工焊接，钢管柱焊接完成后进行调直矫正。钢管柱涂装严格按标准除锈、刷油。

.

. 目录

一、编制依据 ....................................................................................................................................................... 1

二、适用范围 ....................................................................................................................................................... 1

三、工程概况 ....................................................................................................................................................... 1

四、施工准备 ....................................................................................................................................................... 1

五、施工进度安排 .............................................................................................................................................. 2

六、施工组织 ....................................................................................................................................................... 2

中铁十局集团有限公司宁西二线工程项目一分部 限高架施工技术交底

1 限高架施工技术交底

1、编制依据

（1）《铁路运输安全保护条例》

（2）《公路工程技术标准》（JTJ010-97)

（3）《公路桥涵设计通用规范》（JTG D60-2004）

（4）《钢结构设计规范》（GB50017-2003）

（5）《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-99）

（6）《铁路钢桥保护涂装》（TB/T1527-2004）

2.作业准备

（1）组织技术人员认真阅读图纸，了解设计意图，澄清有关技术问题，熟悉相关技术要求及验收标准。

（2）组织施工人员进行岗前安全培训，特别是特种作业的培训。特种作业人员必须持证上岗。

（3）既有线防护人员、防护装备到位

3、技术及质量要求

（1）限高架基础采用C30砼进行浇筑，砼振捣需密实。

（2）基础钢筋笼子需加垫块确保保护层厚度不小于6cm。

（3）三角支架形式，在立柱及斜撑内灌注C20混凝土。

（4）限高防护架的设置位置不能影响其他相邻道路的正常通行：

①设置宽度不得小于道路路面的实际宽度； 中铁十局集团有限公司宁西二线工程项目一分部 限高架施工技术交底

2 ②设置距桥梁边缘的距离应满足《铁路运输安全保护条例》中关于铁路安全保护区距离的规定之内（因条件限制等原因无法满足规定距离要求时可适当调整）；一般城市市区，不少于8米；城市郊区，不少于10米；村镇居民居住区，不少于12米；其他地区，不少于15米。

③限高防护架设置净高：限高架横梁底至路面应低于桥下净高20mm至100mm，并与“限高”警示标志一致。

施工程序为：下料→柱焊接→除锈→基础开挖→帮扎钢筋→安装→校正→浇筑→表面涂装

4.结构形式及结构连接

根据车辆质量及行车速度确定：

（1）当车重15t，撞击速度40km/h路宽3.0m以下时使用门式结构
