钢筋配筋详细表

  • 格式：doc
  • 大小：399.50 KB
  • 文档页数：6

一、钢筋混凝土板最小配筋量mm2之吉白夕凡创作

混凝土标号 钢筋种类 板厚(mm)为下行数值时每米宽范围内最小配筋mm2

90 100 110 120 130 140 150 160 170

HPB235 6% 212 236 260 283 307 330 354 378 401

HRB335 0.200% 180 200 220 240 260 280 300 320 340

HRB400 0.200% 180 200 220 240 260 280 300 320 340

HPB235 0.272% 245 272 299 326 354 381 408 435 462

HRB335 0.200% 180 200 220 240 260 280 300 320 340

HRB400 0.200% 180 200 220 240 260 280 300 320 340

HPB235 0.306% 275 306 337 367 398 428 459 490 520

HRB335 5% 194 215 237 258 280 301

323 344 366

HRB400 0.200% 180 200 220 240 260 280 300 320 340

HPB235 0.336% 302 336 370 403 437 470 504 538 571

HRB335 0.236% 212 236 260 283 307 330 354 378 401

HRB400 0.200% 180 200 220 240 260 280 300 320 340

HPB235 0.409% 368 409 450 491 532 573 614 654 695

HRB335 0.287% 259 287 316 345 373 402 431 459 488

HRB400 0.239% 215 239 263 287 311 335 359 383 406

每米板宽内的钢筋截面面积表

钢筋间距（mm） 当钢筋直径（mm）为下列数值时的钢筋截面面积（mm2）

6 7 8 9 10 12 14 16 18 20 22 25 28

28.3 38.5 50.2 63.6 78.5 113.0 153.9 201.0 254.3 314.0 379.9 490.6 615.4

50 565 769 1005 1272 1570 2261 3077 4019 5087 6280 7599 9813

70 404 550 718 908 1121 1615 2198 2871 3633 4486 5428 7009 8792

75 377 513 670 848 1047 1507 2051 2679 3391 4187 5066 6542 8206

80 353 481 628 795 981 1413 1923 2512 3179 3925 4749 6133 7693

90 314 427 558 707 872 1256 1710 2233 2826 3489 4222 5451 6838

100 283 385 502 636 785 1130 1539 2010 2543 3140 3799 4906 6154

110 257 350 457 578 714 1028 1399 1827 2312 2855 3454 4460 5595

120 236 321 419 530 654 942 1282 1675 2120 2617 3166 4089 5129

125 226 308 402 509 628 904 1231 1608 2035 2512 3040 3925 4924

130 217 296 386 489 604 870 1184 1546 1956 2415 2923 3774 4734

140 202 275 359 454 561 807 1099 1435 1817 2243 2714 3504 4396

150 188 256 335 424 523 754 1026 1340 1696 2093 2533 3271 4103

160 177 240 314 397 491 707 962 1256 1590 1963 2375 3066 3847

170 166 226 296 374 462 665 905 1182 1496 1847 2235 2886 3620

175 161 220 287 363 449 646 879 1148 1453 1794 2171 2804 3517

180 157 214 279 353 436 628 855 1116 1413 1744 2111 2726 3419

190 149 202 264 335 413 595 810 1058 1339 1653 2000 2582 3239

200 141 192 251 318 393 565 769 1005 1272 1570 1900 2453 3077

250 113 154 201 254 314 452 615 804 1017 1256 1520 1963 2462

300 94 128 167 212 262 377 513 670 848 1047 1266 1635 2051

钢筋的计算截面面积及理论质量

公称直径/mm 分歧根数钢筋的计算截面面积/mm2 单根钢筋理论质量/（kg/m） 1 2 3 4 5 6 7 8 9 10 11

6 28.3 57 85 113 141 170 198 226 254 283 311 0.222

33.2 66 99 133 166 199 232 265 298 332 365 0.261

7 38.5 77 115 154 192 231 269 308 346 385 423 0.302

8 50.2 100 151 201 251 301 352 402 452 502 553 0.395

52.8 106 158 211 264 317 369 422 475 528 581 0.415

9 63.6 127 191 254 318 382 445 509 572 636 699 0.500 10 78.5 157 236 314 393 471 550 628 707 785 864 0.617

12 113.0 226 339 452 565 678 791 904 1017 1130 1243 0.888

14 153.9 308 462 615 769 923 1077 1231 1385 1539 1692 1.209

16 201.0 402 603 804 1005 1206 1407 1608 1809 2010 2211 1.580

18 254.3 509 763 1017 1272 1526 1780 2035 2289 2543 2798 1.999

20 314.0 628 942 1256 1570 1884 2198 2512 2826 3140 3454 2.468

22 379.9 760 1140 1520 1900 2280 2660 3040 3419 3799 4179 2.986

25 490.6 981 1472 1963 2453 2944 3434 3925 4416 4906 5397 3.856

28 615.4 1231 1846 2462 3077 3693 4308 4924 5539 6154 6770 4.837

32 803.8 1608 2412 3215 4019 4823 5627 6431 7235 8038 8842 6.318

36 1017 2035 3052 4069 5087 6104 7122 8139 9156

7.996

梁纵向钢筋单排最大根数 (净呵护层厚度：25mm）

梁宽 b（mm） 钢筋直径（mm）

14 16 18 20 22 25 28 32 36

40

150 2/3 2/3 2 2 2 2 1/2 1 1 1

200 4 3/4 3/4 3 3 3 2/3 2 2 1/2

250 5 5 4/5 4/5 4 3/4 3 2/3 2 2

300 6/7 6 5/6 5/6 5 4/5 4 3/4 3 2/3

350 7/8 7 6/7 6/7 6 5/6 4/5 4 3/4 3

400 8/9 8/9 7/8 7/8 6/7 6/7 5/6 4/5 4/5 3/4

450 9/10 9/10 8/9 8/9 7/9 7/8 6/7 5/6 4/5 4/5

500 10/12 10/11 10/11 9/10 8/10 7/9 6/8 6/7 5/6 4/5

550 12/13 11/12 11/12 10/11 9/11 8/10 7/9 6/8 5/7 5/6

600 13/14 12/14 12/13 11/12 10/12 9/11 8/10 7/8 6/7 5/7

梁宽 b 14 16 18 20 22 25 28 32 36 40

注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。

梁纵向钢筋单排最大根数 (净呵护层厚度：30mm）

梁宽 b（mm） 钢筋直径（mm）

14 16 18 20 22 25 28 32 36 40

150 2 2 2 2 2 2 1/2 1 1 1 200 3/4 3 3 3 3 2/3 2/3 2 2 1/2

250 5 4/5 4/5 4 4 3/4 3 2/3 2 2

300 6 5/6 5/6 5 4/5 4/5 4 3/4 3 2/3

350 7/8 6/7 6/7 6/7 5/6 5/6 4/5 4 3/4 3

合集下载

钢筋截面面积配筋表

钢筋截面面积配筋表

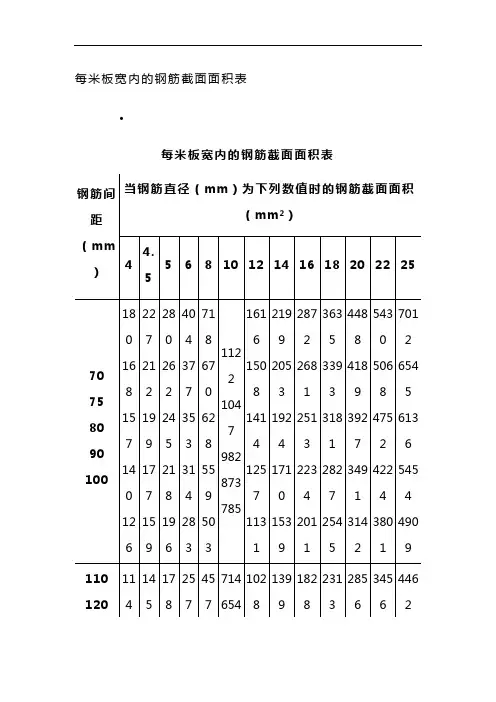

每米板宽内的钢筋截面面积表

•

每米板宽内的钢筋截面面积表

钢筋间距

（mm） 当钢筋直径（mm）为下列数值时的钢筋截面面积（mm2）

4 4.5 5 6 8 10 12 14 16 18 20 22 25

70

75

80

90

100 180

168

157

140

126 227

212

199

177

159 280

262

245

218

196 404

377

353

314

283 718

670

628

559

503 1122

1047

982

873

785 1616

1508

1414

1257

1131 2199

2053

1924

1710

1539 2872

2681

2513

2234

2011 3635

3393

3181

2827

2545 4488

4189

3927

3491

3142 5430

5068

4752

4224

3801 7012

6545

6136

5454

4909

110

120 114 145 178 257 457 714

654 1028 1399 1828 2313 2856 3456 4462

125

130

140

150 105

101

97

90

84 133

127

122

114

106 164

157

151

140

131 236

226

217

202

188 419

402

387

359

335 628

604

561

524 942

905

870

808

754 1283

1232

1184

1100

1026 1676

1608

1547

1436

1340 2121

2036

1957

1818

1696 2618

2513

2417

2244

2094 3168

3041

2924

2715

2534 4091

3927

3776

3506

3272

160

170

175

180

190

桥梁配筋表

桥梁配筋表

跨度L（米）板厚H（厘米）1号钢筋直径（毫米）1号钢筋直径（毫米）2号钢筋直径（毫米）2号钢筋直径（毫米）3号钢筋直径（毫米）3号钢筋直径（毫米）4号钢筋直径（毫米）4号钢筋直径（毫米）5号钢筋直径（毫米）5号钢筋直径（毫米）

0.515φ12140无无φ6.5200φ6.5200φ6.5250

1.018φ12140无无φ6.5200φ6.5200φ6.5250

1.521φ12140无无φ6.5200φ6.5200φ6.5200

2.021φ12240φ12240φ6.5200φ6.5240φ6.5200

2.521φ12200φ12200φ6.5200φ6.5200φ6.5200

3.024φ14220φ14220φ8200φ8220φ6.5200

4.028φ16250φ16250φ8200φ8220φ6.5200

5.031φ16220φ16220φ8180φ8220φ6.5200

6.034φ18220φ18220φ10200φ10220φ6.5200桥梁配筋表

21.211.58φ18φ14φ16钢筋比重kg/m0.260.3950.6170.888φ10φ12钢筋直径φ6.5φ8

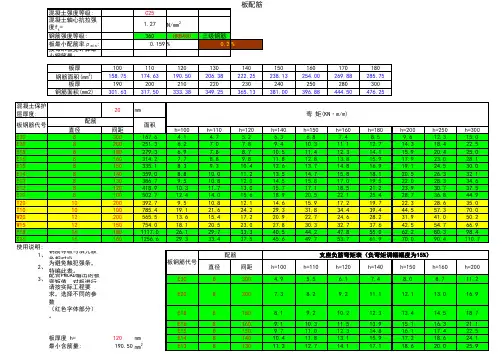

楼板配筋表格(

楼板配筋表格(

混凝土强度等级:C25

混凝土轴心抗拉强度ft=1.27N/mm2

钢筋强度等级:360HRB400三级钢筋

板最小配筋率ρmin:0.159%0.2%

按每米板宽计算最小钢筋量:

板厚100110120130140150160170180

钢筋面积(mm2)158.75174.63190.50206.38222.25238.13254.00269.88285.75板厚190200210220230240250280300

钢筋面积(mm2)301.63317.50333.38349.25365.13381.00396.88444.50476.25

混凝土保护层厚度:20mm

直径间距h=100h=110h=120h=140h=150h=160h=180h=200h=250h=300

E308300167.64.14.75.26.36.87.48.59.612.315.0

E208200251.36.27.07.89.410.311.112.714.318.422.5

E188180279.36.97.88.710.511.412.314.115.920.425.0

E168160314.27.78.89.811.812.813.815.917.923.028.1

E158150335.18.39.310.412.613.714.816.919.124.530.0

E148140359.08.810.011.213.514.715.818.120.526.332.1

E138130386.79.510.812.014.515.817.019.522.028.334.6

E128120418.910.311.713.015.717.118.521.223.930.737.5

E108100502.712.414.015.618.920.522.125.428.736.844.9

T2010200392.79.510.812.114.615.917.219.722.328.635.0

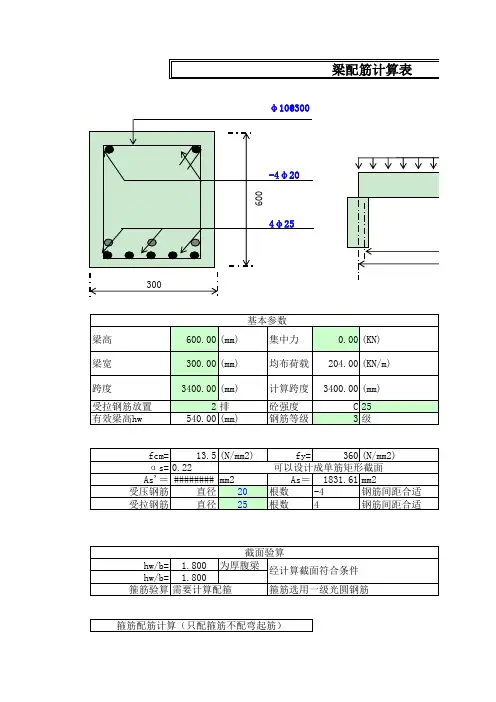

混凝土构件之梁配筋计算表格

混凝土构件之梁配筋计算表格

φ10@300

-4φ20

4φ25

梁高600.00(mm)集中力0.00(KN)梁宽300.00(mm)均布荷载204.00(KN/m)跨度3400.00(mm)计算跨度3400.00(mm)受拉钢筋放置2排砼强度C2560有效梁高hw540.00(mm)钢筋等级3级fcm=13.5(N/mm2)fy=360(N/mm2)αs=0.22As'＝########mm2As＝1831.61mm2受压钢筋直径20根数-4钢筋间距合适受拉钢筋直径25根数4钢筋间距合适

hw/b=1.800为厚腹梁hw/b=1.800箍筋验算

nAsv1/s1.205mm2/mm箍筋用φ10箍筋间距300nAsv1/s0.523重新配箍配箍率ρsv0.174%最小配箍率ρsmin0.119%箍筋配置为φ10@300，满足要求600

经计算截面符合条件截面验算需要计算配箍箍筋选用一级光圆钢筋箍筋配筋计算（只配箍筋不配弯起筋）可以设计成单筋矩形截面梁配筋计算表

300 基本参数0204(KN/m)

恒载(g)：(KN/m)活载(p)：(KN/m)总和(q)：204.00(KN/m)214(KN·m)0.00(KN·m)214(KN·m)347(KN)0(KN)346.8(KN)支座集中力作用下的剪力支座总剪力跨中均布荷载作用下的弯矩跨中集中力作用下的弯矩跨中总弯矩支座均布荷载作用下的剪力34003400

均布荷载计算
