直流电机常见故障及排除方法

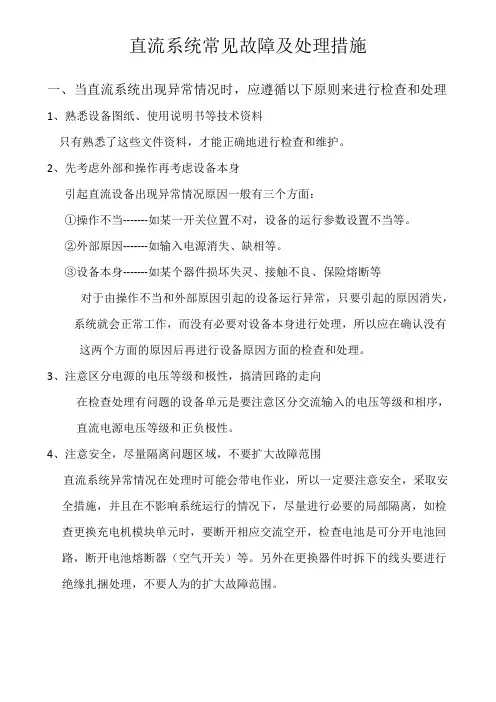

直流系统常见故障及处理措施

一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理

1、熟悉设备图纸、使用说明书等技术资料

只有熟悉了这些文件资料，才能正确地进行检查和维护。

2、先考虑外部和操作再考虑设备本身

引起直流设备出现异常情况原因一般有三个方面：

①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。

②外部原因-------如输入电源消失、缺相等。

③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等

对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，

系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有

这两个方面的原因后再进行设备原因方面的检查和处理。

3、注意区分电源的电压等级和极性，搞清回路的走向

在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，

直流电源电压等级和正负极性。

4、注意安全，尽量隔离问题区域，不要扩大故障范围

直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安

全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检

查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回

路，断开电池熔断器（空气开关）等。另外在更换器件时拆下的线头要进行

绝缘扎捆处理，不要人为的扩大故障范围。

二、直流系统常见故障及处理措施

㈠、充电机模块故障及处理：

1、充电机模块输入过压、欠压保护

当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）

后，充电机模块自动恢复工作。

当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。电压正常，可能属于误发信息，应观察馈电屏背面输入输出检测单元工作是否正常，工作灯是否间断闪烁，若一直熄灭不闪烁，则按下输入输出检测单元复归按钮，继续观察监控装置是否还发告警信息。电压不正常则继续观察，随时测量交流电压数值。并上报相关部门。

第 1 页 共 7 页 直流电动机如何降低转速

在一般情况下，假如直流低速运行，将使温升增高，产生很多不良影响。但是，若实行改善通风条件的措施（如增设风扇或附设风机等），提高电动机的散热本领，则在不超过额定温升的前提下，直流电动机可以长期低速运行，其实在方法和注意事项实在如下：

一、直流电动机降低转速的三个方法

1、降低端电压。由于电压一般是固定的，难以更改。而且降低端电压，将导致励磁电流削减，因此又会使电动机的转速上升，所以这种方法很少接受。

第 2 页 共 7 页

2、加添励磁电流，即增高磁场强度。由于受磁路饱和的限制，且电源电压难以上升，励磁绕组的固有电阻不能更改，所以这种方法应用不广。

3、在电枢回路中串联电阻，降低电枢端电压。这种方法简单，简单实行，所以是降低直流电动机转速的一种常用的方法。

二、直流电动机使用注意事项

1、要依据负载的大小及电动机过载本领正确选择电动机的额定 第 3 页 共 7 页 功率。

2、依据负载的特点及要求，正确选择电动机的结构形式和额定转速。一般要求转速恒定的机械设备选用并励电动机（机械特性硬），要求运输及起重机械设备接受串励电动机（特性软），还要考虑电动机抗震、防风沙雨水等侵蚀功能。在矿井内使用的电机需具有防爆、防潮功能。

3、新的或修理后的电机在使用前，应认真检查电机内部有无杂物，并用干燥压缩空气将电机灰尘吹净。用500伏测量电机的绝缘电阻，其值不能低于0.5兆欧。用手转动转轴，看旋转是否快捷，有无串动及卡碰现象。

4、检查刷架的位置及刷架座固定是否坚固，电刷压力是否合适， 第 4 页 共 7 页 换向器表面是否光滑与电刷接触是否紧密。

5、之后，应按电机铭牌、电路接线图规定正确接线，进行通电空载运转，察看电机旋转方向是否正确，有无异声。

三、直流电动机常见故障处理方法

1、碳刷和换向器表面接触不良

第 5 页 共 7 页 原因：碳刷与换向器表面的接触压力不够，或换向器表面有灰尘污垢等，或碳刷与换向器表面的接触面积小于75%，或换向片间云母凸出，或换向器表面不圆等。

1 / 3

直流电动机的常见故障及原因分析

直流电动机常见故障有：电源合上后电动机不转；电动机转速变慢或者变快；电动机运转时产生剧烈的火花；电动机运转时有噪声；电枢过热或烧毁；电动机壳体带电等。

1.电源台上后电动机不转

故障缘由可能是：

(1)电源电压过低；

(2)电路中熔丝熔断；

(3)电枢绕组开路；

(4)电刷或换向器表面不清洁；

(5)启动电流过小；

(6)启动时过载；

(7)有杂物卡死，转于转不动。

2.电动机转速低于或高于额定转速

故障缘由可能是：

(1)电枢绕组接地；

(2)电枢绕组短路；

(3)刷架位置不在中性线上；

(4)外施电压与额定电压不符；

(5)串励电动机轻载或空载运转；

(6)串励磁场绕组接反； 2 / 3

(7)磁场回路电阻过大。

3.电动机运转时产生剧烈的火花

故障缘由可能是：

(1)电刷磨损较大；

(2)换向器和电刷接触不良；

(3)换向器表面不光滑、粗糙；

(4)换向器间云母凸起；

(5)刷架位置不在中性线上；

(6)换向器极性接错；

(7)电枢绕组接地；

(8)电枢绕组中有部分线圈反接；

(9)电枢绕组短路或换向器短路；

(10)外施电压过高。

4.电动机运转时有噪声

电动机运转时的噪声可分为两种：电磁噪声和机械噪声。可通过以下的方法来区分：使电动机通电运行，认真听其运转时的声音，然后断电，让电动机借助惯性连续运转，若声音依旧如故，则说明是电动机械方面的故障；否则即可断定是电磁方面的故障。

直流发电机的常见故障及预防措施

电能是现代社会主要能源，不论日常生活还是部队的作战、训练都离不开电能，现如今电能已成为经济发展建设的核心动力。直流发电机应用领域十分广泛，对于推动我军机械化、现代化、信息化发展起到了重要作用，在电力系统中发电机占据着重要位置，是电力系统的核心组成部分，除了野外驻训使用发电机外，其他领域也会应用各种小功率电机和微型电机。如果发电机出现故障，不仅无法正常发电，甚至会导致设备烧毁，引起火灾。因此，做好发电机常见故障维护与预防，以降低发电机故障率非常重要，下面通过几点来分析直流发电机的常见故障及预防措施。

一、直流发电机的组成和特点

直流电又称“恒流电”，是大小和方向都不变的电流，电荷单向流动:直流电路中电子从阴极、负极、负磁极形成，向阳极、正极、正磁极移动。实际上现在仍有很多设备需要直流电支持才能正常工作。直流电应用中直流发电机发挥着重要作用。直流发电机是把机械能转化为直流电能的机器。直流发电机多种多样，性能和适用范围有着明显不同。按照励磁方式的不同可分为：他励发电机、自励发电机。励磁方式的不同会使发电机特性有着明显差异。直流放电机可作为直流电动机、电解、电镀、电冶炼的直流发电机使用。虽然随着电力技术的不断发展，现在已可通过电力整流元件，将交流电变为直流电。但使用起来十分不方便。且缺乏可靠性，工作性能方面也有明显差异。直流发电机工作原理是用电动机拖动电枢，使之逆时针方向恒速转动。线圈边a b和c d分别切割不同极性磁极下的磁力线，感应产生电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势。直流发电机分别由：静止部分和转动部分两大部分构成。静止部分包括主磁极、换向极、机座、电刷装置等；转动部分包括:电枢铁心、电枢绕组、换向器。影响直流发电机运作的原因有很多，其中负载影响最大。所以直流发电机使用和选型时，必须要做好负载分析。

二、直流发电机的常见故障 (一)绕组故障
