CAD中的尺寸标注样式设置方法

cad如何整体修改标注尺寸

cad图形里面标注的尺寸如果需要修改，我们最好进行整体修改。其实这个也不算太难，下面就让小编告诉你cad如何整体修改标注尺寸的方法，一起学习吧。

cad整体修改标注尺寸的方法

1.当需要修改的标注比较多的时候，逐个逐个地修改是非常麻烦的，那么就可以整体修改，整 体修改一般是针对整体尺寸比例的调整，例如要将原来的尺寸放大或者缩小几倍。

2.此时，只需在菜单工具栏上选择“标注”这一选项，单击，在下拉栏中选中“标注样式”：

3.cad中会弹出【标注样式管理器】，在这里便可以重新设置所需要的标注大小了：

4.在对话框中选择“主单位”这一选项卡，里面有个“比例因子”，修改需要的倍数：

5.此时按确定后就可以看到已经修改好的标注尺寸：

CAD中的尺寸标注和文字对齐技巧

在设计和制图过程中，尺寸标注和文字对齐是非常重要的。正确的尺寸标注和文字对齐可以提高图纸的清晰度和可读性，确保设计的准确性和一致性。在AutoCAD等CAD软件中，有一些技巧和工具可以帮助我们实现这些目标。本文将介绍CAD中的尺寸标注和文字对齐的一些技巧。

首先，我们来讨论尺寸标注。尺寸标注是在图纸中标注物体的尺寸，包括长度、宽度、高度等。在CAD软件中，可以通过以下步骤添加尺寸标注：

1. 使用尺寸工具：在绘图界面上，通常可以找到专门的尺寸工具，如“标注”或“注解”工具。点击该工具后，在需要标注尺寸的地方点击鼠标左键，通常会自动出现一个尺寸标注线和标注文字框。

2. 设置标注样式：在标注工具中，可以选择不同的标注样式，如水平标注、垂直标注、对角标注等。选择适合你需要的样式，并根据需要调整文字大小和样式。

3. 对齐和调整标注：标注完成后，可能需要对标注进行调整，以确保标注的准确性和清晰度。常见的调整方法包括拖曳标注线的位置、移动标注文字框以及更改标注文字的角度等。这些调整的方法可以根据具体的CAD软件进行调整。

接下来我们来谈一下文字对齐。在CAD绘图中，文字对齐是确保文字排列整齐和统一的关键。下面是一些常用的文字对齐技巧： 1. 使用文本对齐工具：CAD软件通常提供了文本对齐工具，如“对齐”或“文本样式”等。通过选择这些工具，我们可以选择不同的对齐方式，如左对齐、居中对齐、右对齐等。根据需要选择合适的对齐方式来对齐文字。

2. 使用标尺和参考线：标尺和参考线是CAD绘图中常用的辅助工具。我们可以使用标尺来确保文本的位置和间距的准确性，并使用参考线来帮助我们对齐文字。

3. 使用文本样式和字体：CAD软件通常提供了多种文本样式和字体供我们选择。选择适当的字体和样式可以使文字更加整齐和美观。在使用不同的字体和样式之前，我们可以通过预览功能来查看不同样式的效果，然后选择最适合的样式。

快速运用CAD中的图层控制和尺寸标注的方法

在CAD软件中，图层控制和尺寸标注是非常重要的功能，它们能够帮助我们更加高效地进行绘图和设计工作。本文将介绍一些快速运用CAD中图层控制和尺寸标注的方法，希望能够对大家在使用CAD软件时的工作效率有所提升。

首先我们来看一下图层控制。在CAD中，图层的使用能够帮助我们对不同元素进行分类和管理。通过合理的图层设置，我们可以更好地控制绘图过程中的可见性和编辑性。为了快速运用图层控制，我们可以按照以下步骤进行操作：

1. 在CAD的工具栏中找到“图层”按钮，点击打开图层管理器。

2. 在图层管理器中，我们可以添加、删除、修改图层。比如我们可以新建一个图层，并设置其颜色、线型、线宽等属性。

3. 为了快速切换图层的可见性，我们可以利用图层管理器中的“冻结/解冻”功能。只需点击对应图层前面的方框，即可将其冻结或解冻，进而控制其可见性。

除了图层控制，尺寸标注也是CAD中常用的功能。尺寸标注能够帮助我们准确测量和表示物体的大小，这对于设计和制造过程至关重要。要快速标注尺寸，可以按照下面的步骤进行：

1. 首先，选择“尺寸样式”按钮，在弹出的菜单中选择适合的尺寸样式。 2. 然后，点击“尺寸标注”按钮，在绘图区域中选择需要标注的尺寸位置。CAD会自动添加标注线和文字，并计算出尺寸数值。

3. 若想调整标注的位置或样式，可以使用CAD中的“尺寸标注编辑”功能。通过选择尺寸标注后的控制点，我们可以对其进行移动、调整样式和对齐等操作。

简单地说，图层控制是用来分类和管理CAD绘图中的元素，而尺寸标注则是用来准确表示物体的大小。这两个功能在CAD中的应用非常广泛，对于工程师、设计师等专业人士来说尤其重要。

总结起来，通过上述的步骤，我们可以快速运用CAD中的图层控制和尺寸标注功能。图层控制能帮助我们更好地管理绘图元素的可见性和编辑性，而尺寸标注则能帮助我们更准确地表示和测量物体的大小。掌握这些技巧，将能够提高我们在使用CAD软件时的工作效率，帮助我们更好地完成设计和绘图工作。希望这些方法对大家有所帮助！

天云叶落转载

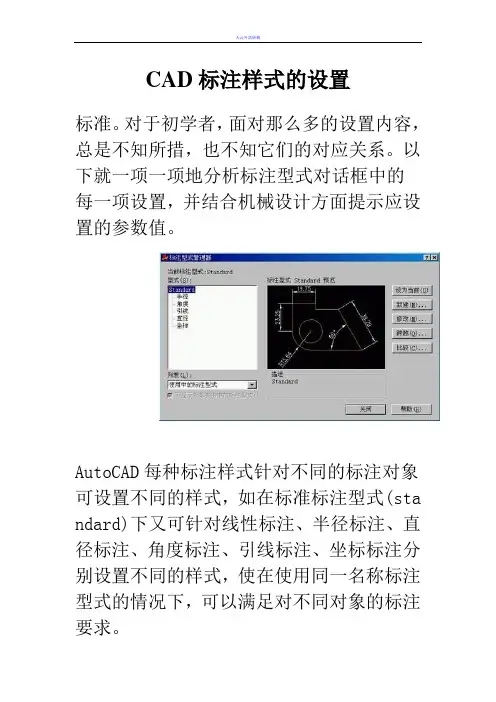

CAD标注样式的设置

标准。对于初学者，面对那么多的设置内容，总是不知所措，也不知它们的对应关系。以下就一项一项地分析标注型式对话框中的每一项设置，并结合机械设计方面提示应设置的参数值。

AutoCAD每种标注样式针对不同的标注对象可设置不同的样式，如在标准标注型式(standard)下又可针对线性标注、半径标注、直径标注、角度标注、引线标注、坐标标注分别设置不同的样式，使在使用同一名称标注型式的情况下，可以满足对不同对象的标注要求。 天云叶落转载

标注样式对话框中，显示出图形中所设置的标注样式，左侧的树状列表为标注样式。

从图中可以看到，standard标注样式共有5种子标注样式，而线性标注由于没有特殊的要求，直接使用标准标注型式，故而列表中没有线性标注子项。列表的右侧为选定的标注型式的预览，从图中可以看到选定标注型式所产生的标注效果。

左侧的几个按钮从字面都可以理解它的作用，在新建标注样式时，你可以选择基于现有的标注样式的子标注样式。比较标注样式是将两种不同的标注样式进行比较，并将不同的参数列出以供参考。

以下介绍标注样式修改的各选项卡：

一、线和箭头： 天云叶落转载

标注样式分为三个部分，即标注线、延伸线及标注文本。这三个部分都可以分别设置其颜色，另外标注线、延伸线还可分别设置它们的线宽。在实际应用中，最好是将它们的颜色设置为随层，线宽也设置为随层。在些人喜欢将其设置为某一种颜色(如绿色)，说这样可以不必转换图层就可以标注出不同于当前对象颜色的标注尺寸，然而却不便于管理，因为你所有的标注对象颁布在不同的图层中(虽然颜色相同)，当你需要将标注隐藏起来的时候你就不知用什么方法去处理。天云叶落转载

如果使用的是随块，则当你将带有该标注对象的图形作为图块插入其它图形时(未炸开)，标注对象将会跟随图层所在图层的颜色显示，而不是标注对象所在图层的颜色显示。

标注线的延伸量的是当箭头样式使用的是斜杠线时(建筑上最常用)标注线向外的伸出量，由于机械制图一般采用的是箭头，所以些项无效。
