混凝土底板施工方案

闸墩圆弧模板制作与安装

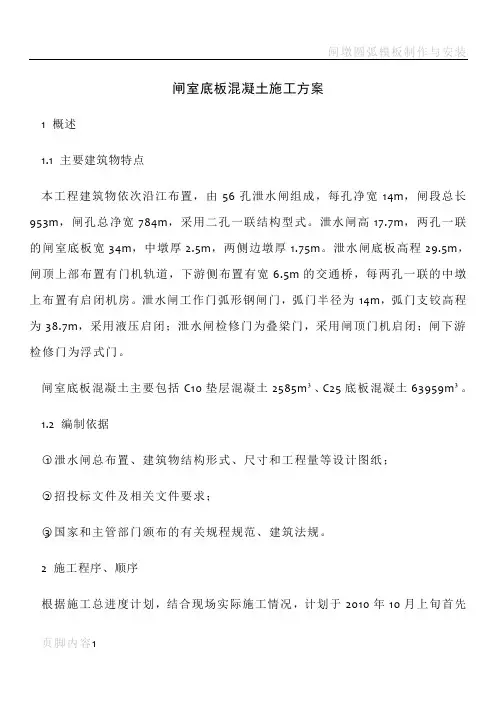

页脚内容1 闸室底板混凝土施工方案

1 概述

1.1 主要建筑物特点

本工程建筑物依次沿江布置，由56孔泄水闸组成，每孔净宽14m，闸段总长953m，闸孔总净宽784m，采用二孔一联结构型式。泄水闸高17.7m，两孔一联的闸室底板宽34m，中墩厚2.5m，两侧边墩厚1.75m。泄水闸底板高程29.5m，闸顶上部布置有门机轨道，下游侧布置有宽6.5m的交通桥，每两孔一联的中墩上布置有启闭机房。泄水闸工作门弧形钢闸门，弧门半径为14m，弧门支铰高程为38.7m，采用液压启闭；泄水闸检修门为叠梁门，采用闸顶门机启闭；闸下游检修门为浮式门。

闸室底板混凝土主要包括C10垫层混凝土2585m³、C25底板混凝土63959m³。

1.2 编制依据

○1泄水闸总布置、建筑物结构形式、尺寸和工程量等设计图纸；

○2招投标文件及相关文件要求；

○3国家和主管部门颁布的有关规程规范、建筑法规。

2 施工程序、顺序

根据施工总进度计划，结合现场实际施工情况，计划于2010年10月上旬首先闸墩圆弧模板制作与安装

页脚内容2 开始进行第14联闸室底板垫层混凝土施工，2010年10月中旬进行第14联底板混凝土浇筑施工。其余闸室底板仓位在完成水泥砂填筑施工并经检验合格后可逐块进行浇筑。

施工顺序：水泥砂生产性实验→水泥砂垫层施工→C10垫层施工→防渗墙沥青台帽→闸底板C25砼施工

3 施工布置

3.1 施工场内道路布置

施工道路布置结合闸室底板施工顺序来布置，并合理利用前期大断面土方开挖施工道路，对局部进行修整填筑，满足混凝土施工设备通行要求。施工道路应尽量避免布置于完成水泥土搅拌桩施工的部位，以免对桩体造成破坏。

混凝土进料线：混凝土拌和系统布置在靠近下游围堰基坑内，通过15t自卸汽车运输到作业面，混凝土经下游侧1-1#混凝土运输道路→1-3#穿闸室路→上游侧1-2#混凝土运输道路→到混凝土各进料点。

青岛一建集团有限公司施工方案

中央公园工程

底板砼施工方案

批准：

审核：

编制：

青岛一建集团二分公司

二Ｏ一二年二月

目 次

1 1 编制依据 ....................................... 1

2 工程概况 ....................................... 2

3 砼的强度等级及工程量 ............................. 2

4 施工准备工作 .................................... 3

4.1 砼输送泵........................................ 3

4.2 泵车、泵管布置 .................................. 3

4.3 砼生产与运输： .................................. 4

4.4 施工平面布置 .................................... 5

4.5 施工劳动力组织 .................................. 5

5 砼的浇灌 ....................................... 6

6 后浇带、加强带施工措施 .......................... 14

7 质量保证措施 ................................... 15

8 施工注意事项及安全措施 .......................... 17

9 成品保护 ...................................... 18

10 施工注意事项 ................................... 19

新沭河治理工程

临洪东站自排闸和大浦第二抽水站工程

（土建与安装部分）

自

排

闸

底

板

砼

施

工

方

案

编制：

审核：

批准：

江苏省水利建设工程有限公司

临洪东站自排闸和大浦第二抽水站工程项目部

二OO九年七月 一、工程概况

临洪东站自排闸工程位于新沭河右堤上，布置在临洪东站与大浦第一抽水站之间，顺水流向中心线西距临洪东站中心线约250m,东距大浦第一抽水站中心线约230m。该闸为I级水工建筑物，共6孔，每孔净宽10m，总净宽60m，设计流量650m3/s。闸室总宽68.74m，闸孔两孔一联。地基处理采用3个沉井基础，底高程为▽-12.5m。每块沉井基础上设一块底板，共三块，每块尺寸为22.9m*13m。闸底板底高程为▽-2.90m，顶高程为▽-2.00m，底板厚0.9m。每块底板砼浇筑方量约为270m3。砼施工过程中，主要为了防止温度裂缝及收缩裂缝出现。除了设计上采取措施外，在实际施工操作上进行有效控制和采取预防措施是必要的。针对本工程的具体情况编制此方案，对闸室底板砼裂缝的产生起到预防效果。

二、 施工技术关键点

1、自排闸底板结构较为简单，但一次浇筑混凝土方量较大。如何做好浇筑分层覆盖尤为关键。

2、底板施工时正处在夏季，必须加强保温保湿措施，防止内外温差过大产生裂缝。

三、施工准备

1、主要机具

耙子、磨光机、收面机、尖锹、平锹、插入式振捣器、平板振捣器等。为了确保工程质量，控制温度裂缝，我们从原材料的选择、配合比的设计、温升的控制等方面来考虑。

2、原材料准备

底板砼设计标号为C30,水泥标号选用连云港中联PO42.5级普通硅酸盐水泥，在满足工程设计和施工工艺要求的前提下，掺优质粉煤灰（一般掺量为14%～18%），尽量减少水泥用量,降低水化热。采用南京水科院瑞迪高新技术公司生产的高效减水剂，在满足工程设计强度要求和施工工艺要求的减少砼拌和用水量，避免收缩裂缝的产生。考虑到本工程砼的防渗抗冻要求，黄砂选用中粗砂，细度模数为2.5左右为宜，含泥量不大于1%，不得含有杂物。本工程采用山东临沭地区河砂。石子选用强度高、粒径在5～20、20～40mm连续级配、同颜色、不带杂物的碎石，本工程采用连云港丹霞地区碎石。

1

溪源花园一期工程

底板混凝土施工方案

编 制：

审 核：

审 批：

中铁电气化集团第一工程有限公司

泰州项目经理部

2013年 月 日

2

目 录

一、编制依据…………………………。。……………………………………………………3

二、工程概况……………………..…………………………………………………………3

三、施工准备………………….。……………………………………………………………4

3。1技术准备…………………………………………………………………………………5

3。1.1优化配合比…………………………………………………………………………。....5

3。1。2底板混凝土温差计算………………………………………………………….………6

3.1.3大体积混凝土裂缝控制计算………………….。.……………………..………………8

3.2混凝土浇筑领导小组……。……………………………………。.….……………………9

3。3施工现场备 ………….。……………………………………………………………… 10

3.4施工交底准备………..…………………………………………………………………11

3.5机械准备……………。.…………………………………………………………………11

四、施工布署………………………………………………………………………………11

五、混凝土的浇筑…………………………………………………………………………12

5。1底板浇筑方式…………………….。……………………………………………………12

5。2基础底板浇筑技术要求…………。。……………………………………………………12

5.3底板混凝土养护方法……………。。……………………………………………………13六、混凝土测温…………………………………………………………………。…………14
