型铜铝接线端子 返回

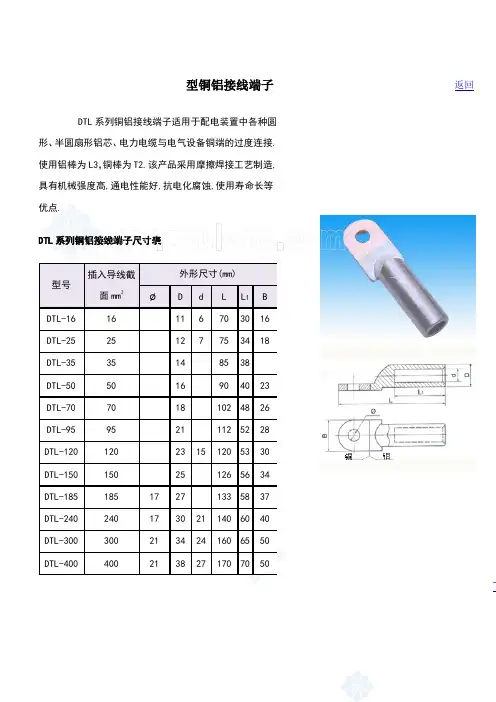

DTL系列铜铝接线端子适用于配电装置中各种圆形、半圆扇形铝芯、电力电缆与电气设备铜端的过度连接.使用铝棒为L3，铜棒为T2.该产品采用摩擦焊接工艺制造,具有机械强度高,通电性能好,抗电化腐蚀,使用寿命长等优点.

DTL系列铜铝接线端子尺寸表 型号 插入导线截面mm2 外形尺寸(mm)

Ø D d L L1 B

DTL-16 16 11 6 70 30 16

DTL-25 25 12 7 75 34 18

DTL-35 35 14 85 38

DTL-50 50 16 90 40 23

DTL-70 70 18 102 48 26

DTL-95 95 21 112 52 28

DTL-120 120 23 15 120 53 30

DTL-150 150 25 126 56 34

DTL-185 185 17 27 133 58 37

DTL-240 240 17 30 21 140 60 40

DTL-300 300 21 34 24 160 65 50

DTL-400 400 21 38 27 170 70 50

下2.ＤT型堵油式铜接线端子 返回

铜接线端子适用于配电装置中各种圆形、半圆扇型铜芯、

电力电缆与电气设备的连接，该产品采用T2铜棒压制而成，

导电性能好，是铜线电缆终端连接最佳的选择。

ＤＴ型堵油式铜接线端子尺寸表

型号 插入导线

截面（mm2） 外形尺寸（mm）

Ø D d L L1 B

DT-16 16 10 66 30 16

DT-25 25 11 7 70 34 18

DT-35 35 12 78 36

DT-50 50 14 85 40 23

DT-70 70 16 93 44 26

DT-95 95 18 104 47 28

DT-120 120 20 15 113 49 30

接线端子工艺标准

一、接线端子工艺标准的要求：

1.接线材料的选择：接线端子应选用优质的，耐候性好的材料，如优质铜、铝和不锈钢等。

2.接线端子的规格：接线端子的规格要与电缆截面的要求相匹配，以确保接触良好，不松动和不过热。

3.线路连接的可靠性：接线端子必须具有良好的导电性和机械强度，能够承受一定的电流负荷，并保持稳定的电气连接。

4.接线工艺的合理性：接线时需注意线路长度、弯曲半径、平整度及排列方式等因素，保证接线布局紧凑、无交叉、无弯角过大等缺陷。

5.线缆标识的清晰性：每根线缆必须标识清晰，以便维修、检修和调试等操作。

6.环境适应能力：接线端子应具有良好的防水、防腐和耐高温能力，以适应不同环境下的使用要求。

二、接线端子工艺标准的实施：

1.选择合适的连接方式：根据电气设备的特点和工作环境，选择合适的连接方式，如冷压接线、焊接接线、螺栓固定接线等。

2.清除接线端子表面的污物：在进行接线之前，应先清除接线端子表面的氧化层、油污和杂质等，以确保接触良好。

3.接线端子的固定：接线完成后，应采用适当的固定方式，如螺母、螺栓、扣钩和夹子等，确保线路连接牢固可靠。 4.接线的弯曲半径：接线过程中，需严格控制线缆的弯曲半径，避免过小或过大，以免影响线缆的传输性能和使用寿命。

5.接线端子的封装保护：接线端子应采取适当的封装保护措施，如绝缘套管、接线盒和绝缘胶等，保证线路连接的安全可靠。

6.线缆标识的规范：每根线缆应在接线端子处进行清晰的标识，包括线缆型号、截面、电压等信息，以便后续维护和调试。

三、接线端子工艺标准的质量检验：

1.检查接线端子的连接是否牢固，是否松动；

2.测量接线端子的导通电阻，应符合设计要求；

3.检查线缆标识的清晰度和准确性；

4.对接线工艺进行抽样检验，确保符合标准要求；

5.对接线端子的封装保护进行质量检验，确保防水、防腐和耐高温能力。

接线端子工艺标准对于电气设备的安全运行和正常维护具有重要意义。制定并遵守合理、规范的接线端子工艺标准，能够提高接线质量，减少设备故障，保障生产工艺的稳定性和安全性。同时，在实施过程中也需要不断进行质量检验，以确保符合工艺标准要求，提供可靠的电气连接。

冷压接线端子介绍

1.安全可靠：冷压接线端子采用机械压接方式，连接牢固可靠，能够保证电气连接的安全性。

2.便于安装：冷压接线端子安装简单方便，不需要使用焊接设备，只需通过压接工具进行压接即可完成连接。

3.节约时间：相比于传统的焊接连接方式，冷压接线端子更加高效，可以节约安装时间。

4.灵活多样：冷压接线端子适用于各种规格和类型的导线，能够满足不同的连接需求。

5.耐腐蚀性强：冷压接线端子通常采用高质量的金属材料制成，具有良好的耐腐蚀性能，能够在恶劣的工作环境中长时间稳定运行。

6.经济实用：冷压接线端子制作工艺简单，成本相对较低，是一种经济实用的电气连接设备。

1.确定导线尺寸：根据需要连接的导线规格，选择合适的冷压接线端子。

2.剪断导线：根据需要的长度，使用导线剪切剪断导线，并在剪断的导线两端去除绝缘层。

3.插入导线：将剪断后的导线插入冷压接线端子的接线孔或接线槽中，确保导线与端子之间良好接触。

4.压接导线：使用压接工具，通过旋转螺钉将导线紧固在端子本体中。通过适量的压力，确保导线与端子之间形成牢固的电气连接。 5.检查连接：确认压接过程完成后，使用万用表等测试设备对连接的电阻进行测量，确保连接质量良好。

1.选择合适的规格：根据导线规格和要连接的设备，选择合适的冷压接线端子，以确保连接的质量和稳定性。

2.避免超负荷：在连接过程中，不要超过冷压接线端子规定的最大额定电流，以免引起过热或短路等安全问题。

3.注意绝缘保护：冷压接线端子之间应保持足够的安全间隙，以防止短路和漏电现象的发生。对于暴露在潮湿或腐蚀性环境中的接线端子，应采取防护措施，防止接线部分受到损坏。

4.定期检查：定期检查冷压接线端子的连接情况，确保连接牢固可靠。如果发现连接不良或松动现象，及时处理。

总之，冷压接线端子是一种安全可靠、便捷高效的电气连接设备。通过合理选择和使用，能够为各种电气设备提供稳定和可靠的电气连接。
