图像采集原理

视频采集

即将视频转换成PC机可使用的数字格式。

维视专业图象采集卡是将视频信号经过AD转换后，经过PCI总线实时传到内存和显存。在采集过程中，由于采集卡传送数据采用PCIMasterBurst方式，图象传送速度高达33MB/S，可实现摄像机图像到计算机内存的可靠实时传送，并且几乎不占用CPU时间，留给CPU更多的时间去做图像的运算与处理。

图象速率及采集的计算公式

帧图像大小(Image Size)：W×H(长×宽)---您必须首先了解：需要采集多大的图象尺寸？

颜色深度∶d(比特数)---希望采集到的图象颜色(8Bit灰度图象还是16/24/32Bit真彩色)

帧 速∶f---标准PAL制当然就是25帧，非标准就没准了！500-1000帧都有可能

数 据 量∶Q(MB)---图象信号的数据量

采 样 率∶A(MB)---采集卡的采样率，通过其产品手册可知

计算公式∶ Q=W×H×f×d/8

判断标准∶如果A>Q×1.2，则该采集卡能够胜任采集工作。

视频源

使用各种图象采集卡，首先需要您提供采集或压缩用的视频源。视频源可以是∶

VCD影碟机、已有的录像带、摄录机、LD视盘、CCD摄像头、监视器的视频输出等等。一台摄录机和使用摄录机录制的录像带.一台盒式录像机或磁带录像机和已录制的录像带.LD光盘播放机LD光盘或VideoCD播放机和VCD摄录机或CCD摄像机在医疗影像中，视频源常常是CT、X光机、B超、内窥镜、甚至MRI核磁共振等等。各种工业、军事上的高速非标准视频信号，如每秒200帧、500帧、甚至上千帧…

(如用DALSA、PULNIX等高档数字像机作为视频源)

其它标准图像源设备必须使用NTSC或PAL格式，有复合视频或S-Video，甚至RGB输出接口；非标准信号需要得到其行频、场频等信息，可用示波器或微视测试卡。如需声音采集则还需要单声道或立体声的RCA音频输出接口。您可使用我们提供的视频信号线将视频源设备与PC机的图象采集卡相应端口相连。

k210机器视觉模块原理

机器视觉是一种利用计算机视觉技术来实现自动检测、识别、分

析和处理图像的方法。K210机器视觉模块是一款基于K210人工智能处

理器的视觉识别模块。本文将详细介绍K210机器视觉模块的原理及工

作流程。

一、K210机器视觉模块的结构和组成

K210机器视觉模块包含以下主要组件：

1.K210芯片：K210芯片是一种采用RISC-V架构的人工智能处理

器。它具有强大的计算能力和丰富的外设接口，适合进行图像处理和

机器学习任务。

2.摄像头模块：K210机器视觉模块通过搭载的摄像头模块采集图

像数据。摄像头模块通常包括图像传感器、镜头和适配接口等组件，

可以实现对环境中的视觉信息捕捉。

3.显示屏模块：K210机器视觉模块还可以搭载显示屏模块进行结

果显示。显示屏模块通常包括显示器和适配接口等组件，可以实现对

处理结果的实时展示。

二、K210机器视觉模块的工作原理

K210机器视觉模块的工作原理如下：

1.图像采集：首先，摄像头模块将环境中的图像转化为电信号，

并通过适配接口传输给K210芯片。

2.图像预处理：K210芯片会对接收到的图像进行预处理。包括图

像去噪、尺寸调整、颜色空间转换等操作，以提高后续图像处理的准

确性和效率。

3.特征提取：K210芯片会通过一系列图像处理算法提取图像中的

特征信息。这些特征信息可以是边缘、角点、纹理等，用于后续的目

标识别和分类任务。

4.目标识别与分类：K210芯片使用训练好的模型进行目标识别与

分类。通过与预设的标签进行对比，将图像中的目标分类为不同的类

别。这一过程通常使用模式识别和机器学习算法来实现。5.结果输出：K210芯片将识别与分类的结果输出到显示屏模块进

行实时展示。同时，也可以将结果通过其他接口（如UART、SPI）发送

给外部设备，以实现对识别结果的进一步利用。

三、K210机器视觉模块的实际应用举例

K210机器视觉模块广泛应用于各个领域，以下是一些实际应用的

举例：

1.工业自动化：K210机器视觉模块可以用于产品质量检测，如检

国　圈巴　

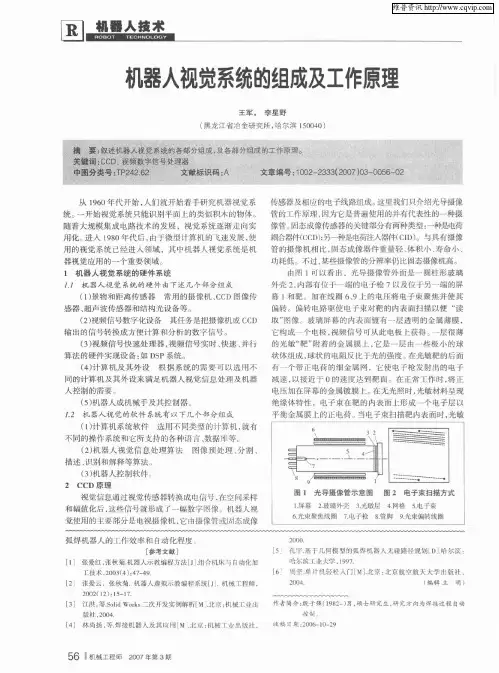

机器人视觉系统的组成及工作原理　

王军。李垦野　黑龙江省冶金研究所，哈尔滨ｌ　５００４０　

分组成的工作原理。　

文章编号：１００２—２３，３３（２１３０７）０３—００５６—０２　

从１９６０年代开始，人们就开始着手研究机器视觉系　统：一开始视觉系统只能识别平面上的类似积木的物体　随着大规模集成电路技术的发展，视觉系统逐渐走向实　用化：进八１９８０年代后，由于微型计算ｆ』【的飞速发展，使　用的视觉系统已经进入领域．其中机器＾视觉系统是机　器视觉应用的一个重要领域。　ｌ机器人视觉系统的硬件系统　，，机器人视觉系统的硬件由下述几个邵分组成　（１）景物和距离传感器常用的摄像机、ＣＣＤ图像传　感器、超声波传感器和结构光设备等　（２）视频信号数字化设备其任务是把摄像机或ＣＣＤ　输出的信号转换成方便计算和分析的数字信号。　（３）视频信号快速处理器，视频信号实时、快速、并行　算法的硬件实现设备：如ＤＳＰ系统。　（４）计算机及其外设根据系统的需要可以选用不　同的计算机及其外设来满足机器人视觉信息处理及机器　人控制的需要：　（５）机器人或机械手及其控制器＝　ｔ．２机器人视觉的软件系统有以下几个部分组成　（Ｉ）计。算机系统软件选用不同类型的计算机，就有　不同的操作系统和它所支持的各种语言、数据库等　（２）机器人视觉信息处理算珐　图像预处理、分割、　描述、识别和解释等算法　（３）机器人控制软件　２　ＣＣＤ原理　视觉信息通过视觉传感器转换成电信号．在空间采样　和幅值化后，这些信号就形成了一幅数字Ｉ荨ｌ像，机器人视　觉使用的主要部分是电视摄像机，它由摄像管或同态成像　传感器及相嘘的电子线路组成。这里我们只介绍光导摄像　管的＿［作原理，因为它是普遍使用的并有代表性的一种摄　像管固态成像传感器的关键部分有两种类型：—种是电荷　耦台器悼ｃｃＤ）；另一种是电荷注人器　ＣＩＤ）。与具有摄像　管的摄像机相比，固态成像器件重量轻、体积小、寿命小、　功耗低：不过，某些摄像管的分辨章仍比固态摄像机高。　由图Ｉ可以看出，光导摄像管外而是一圆柱形玻璃　外壳２，内部有位于一端的电子抢７以及位于另一端的屏　幕ｌ和靶　加在线罔６、９　的电压将电子束聚焦并使其　偏转。偏转电路驱使电子柬对靶的内表面扫描以便“读　取”图像＝玻璃屏幕的内表面镀有一层透明的金属薄膜，　它构成一个电极，视频信号可从此电极上获得　一层很薄　的光敏“靶”附着的金属膜上，它是一层由一些极小的球　状体组成，球状的电阻反比于光的强度　在光敏靶的后面　有一个带正电荷的细金属网，它使电子枪发射出的电子　减速．以接近于０的速度达到靶面。在正常工作时．将正　电Ｊ￣，ＪＪｎ在屏幕的金属镀膜上。在无光照时．光敏材料呈现　绝缘体特性．电子束在靶的内表面上形成一个电子层以　平衡金属膜上的正电荷。当电子束扫描靶内表面对，光敏　６ｊ　蒌　■■■｜日，■！日Ｅｊ目｜日！圈　’　星　ｊ　ａ／１　一＼　…　田墨置墨置墨置墨ＥＥＢ　ｉ／　＝：＝：：—～，　图Ｉ　光导摄像管示意图　图２电子束扫描方式　Ｉ　１．屏幕　玻璃外壳３光敏层４网格５电子束　ｌ　６光束聚焦线圈７电子枪８．管脚９．光束偏转线圈　Ｉ　

机器视觉的界定原理及作用

第一节 机器视觉界定

一、 机器视觉界定

机器视觉就是用机器代替人眼来做测量和判断。机器视觉系统是指通过机 器视觉产品（即图像摄取装置，分 CMOS和CCD两种）将被摄取目标转换成图 像信号，传送给专用的图像处理系统，得到被摄目标的形态信息，根据像素分 布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运 算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。

二、 机器视觉原理

机器视觉检测系统采用 CCD照相机将被检测的目标转换成图像信号，传送 给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信 号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、 位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个 数、合格/不合格、有/无等，实现自动识别功能。

三、 机器视觉作用

机器视觉的应用主要有检测和机器人视觉两个方面：

1•检测：又可分为高精度定量检测（例如显微照片的细胞分类、机械零部 件的尺寸和位置测量）和不用量器的定性或半定量检测（例如产品的外观检查、 装配线上的零部件识别定位、缺陷性检测与装配完全性检测） 。

2•机器人视觉：用于指引机器人在大范围内的操作和行动，如从料斗送出 的杂乱工件堆中拣取工件并按一定的方位放在传输带或其他设备上（即料斗拣 取问题）。至于小范围内的操作和行动，还需要借助于触觉传感技术。

此外还有:

自动光学检查

人脸识别

无人驾驶汽车

产品质量等级分类

印刷品质量自动化检测

文字识别

纹理识别

追踪定位

…… 机器视觉图像识别的应用。

【机器视觉特点】

1•摄像机的拍照速度自动与被测物的速度相匹配，拍摄到理想的图像；

2.零件的尺寸范围为.mm到mm厚度可以不同；

3•系统根据操作者选择不同尺寸的工件，调用相应视觉程序进行尺寸检测, 并输出

结果；

4•针对不同尺寸的零件，排序装置和输送装置可以精确调整料道的宽度， 使零件在固定路径上运动并进行视觉检测；
