建筑中 套管施工方案

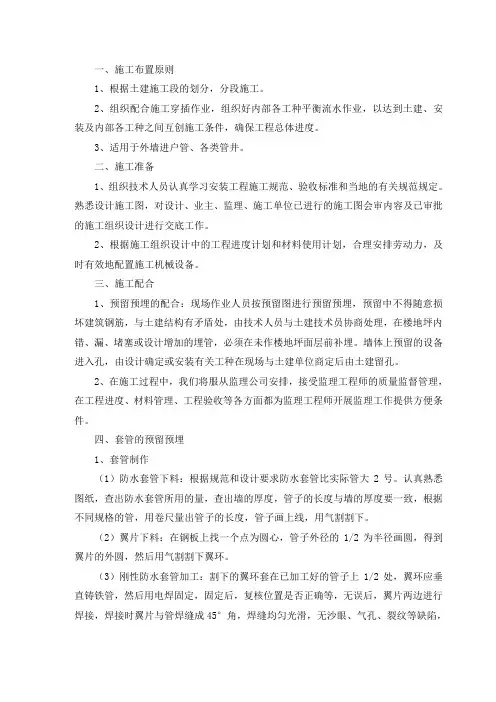

一、施工布置原则

1、根据土建施工段的划分，分段施工。

2、组织配合施工穿插作业，组织好内部各工种平衡流水作业，以达到土建、安装及内部各工种之间互创施工条件，确保工程总体进度。

3、适用于外墙进户管、各类管井。

二、施工准备

1、组织技术人员认真学习安装工程施工规范、验收标准和当地的有关规范规定。熟悉设计施工图，对设计、业主、监理、施工单位已进行的施工图会审内容及已审批的施工组织设计进行交底工作。

2、根据施工组织设计中的工程进度计划和材料使用计划，合理安排劳动力，及时有效地配置施工机械设备。

三、施工配合

1、预留预埋的配合：现场作业人员按预留图进行预留预埋，预留中不得随意损坏建筑钢筋，与土建结构有矛盾处，由技术人员与土建技术员协商处理，在楼地坪内错、漏、堵塞或设计增加的埋管，必须在未作楼地坪面层前补埋。墙体上预留的设备进入孔，由设计确定或安装有关工种在现场与土建单位商定后由土建留孔。

2、在施工过程中，我们将服从监理公司安排，接受监理工程师的质量监督管理，在工程进度、材料管理、工程验收等各方面都为监理工程师开展监理工作提供方便条件。

四、套管的预留预埋

1、套管制作

（1）防水套管下料：根据规范和设计要求防水套管比实际管大2号。认真熟悉图纸，查出防水套管所用的量，查出墙的厚度，管子的长度与墙的厚度要一致，根据不同规格的管，用卷尺量出管子的长度，管子画上线，用气割割下。

（2）翼片下料：在钢板上找一个点为圆心，管子外径的1/2为半径画圆，得到翼片的外圆，然后用气割割下翼环。

（3）刚性防水套管加工：割下的翼环套在已加工好的管子上1/2处，翼环应垂直铸铁管，然后用电焊固定，固定后，复核位置是否正确等，无误后，翼片两边进行焊接，焊接时翼片与管焊缝成45°角，焊缝均匀光滑，无沙眼、气孔、裂纹等缺陷，焊完后把药皮敲净。

（4）柔性防水套管加工：翼环焊接同刚性防水套管。另外在防水套管的两端焊接法兰。在套管迎水面焊接无孔法兰，另一面焊接钻孔并攻好丝的法兰，焊接法兰和压盖法兰应配套。

新疆维吾尔自治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工程

目录

一、 工程概况……………………………………………………

二、 施工安排……………………………………………………

三、 施工方法及工艺要求………………………………………

新疆维吾尔自治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工程

一、 工程概况

本工程位于哈密市伊吾县东部，连通伊吾县和白石露天煤矿通道，具体位

置根据图纸设计给出的桩号在K0+862.8—K0+884.3，现路况为沥青混凝土路面。

二、施工安排

1、 根据本工程各管线工程量不算大，但施工战线较长、工期紧的特点，施工队伍对过路管道安装进行修理便道和局部施工。

2、 施工难点：由于本道路是双向单行道，白天车流量比较大，需要夜间进行施工，施工时要考虑道路疏通和必要的安全措施，采用局部施工，先修理

白石露天煤矿通往伊吾县的单行道，可以满足车辆通行需要。施工队伍应根据公司施工进度计划合理调配人力、机械，以确保质量和进度。

3、 我公司的施工组织管理符合常规的各项要求。各职能部门健全，各尽其职，将严格按照工程管理的基本要求，认真履行各自的职责，将工程顺利完成。主要施工人员计划如表1：

表1 主要施工人员计划表

序号 工 种 单位 数量 备注

1 质检员 名 1

2 施工员 名 1

3 资料员 名 1

4 机械员 名 2

5 普工 名 20

6 其他 名 以实际需求而定

注：根据实际情况可随时进行人员调整，以确保工程的顺利进行。

新疆维吾尔自治区冶金建设公司 新疆广汇新能源有限公司白石露天煤矿外部输水工程

主要施工机械计划如表2：

表2 主要施工机械计划表

序号 名称 单位 数量 备注

1 挖掘机 台 1 斗容量1.2立方米

2 电焊机 台 1

3 洒水车 台 1 东风

4 打夯机 台 1

项目名称：*****工程

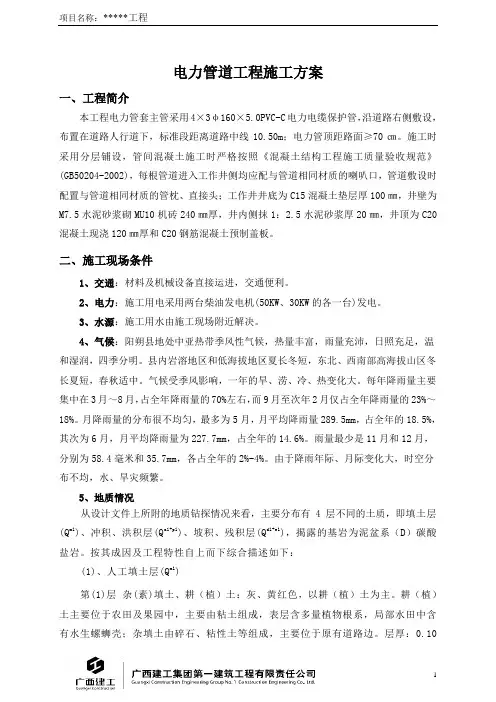

1 电力管道工程施工方案

一、工程简介

本工程电力管套主管采用4×3φ160×5.0PVC-C电力电缆保护管，沿道路右侧敷设，布置在道路人行道下，标准段距离道路中线10.50m；电力管顶距路面≥70㎝。施工时采用分层铺设，管间混凝土施工时严格按照《混凝土结构工程施工质量验收规范》(GB50204-2002)，每根管道进入工作井侧均应配与管道相同材质的喇叭口，管道敷设时配置与管道相同材质的管枕、直接头；工作井井底为C15混凝土垫层厚100㎜，井壁为M7.5水泥砂浆砌MU10机砖240㎜厚，井内侧抹1：2.5水泥砂浆厚20㎜，井顶为C20混凝土现浇120㎜厚和C20钢筋混凝土预制盖板。

二、施工现场条件

1、交通：材料及机械设备直接运进，交通便利。

2、电力：施工用电采用两台柴油发电机(50KW、30KW的各一台)发电。

3、水源：施工用水由施工现场附近解决。

4、气候：阳朔县地处中亚热带季风性气候，热量丰富，雨量充沛，日照充足，温和湿润，四季分明。县内岩溶地区和低海拔地区夏长冬短，东北、西南部高海拔山区冬长夏短，春秋适中。气候受季风影响，一年的旱、涝、冷、热变化大。每年降雨量主要集中在3月～8月，占全年降雨量的70%左右，而9月至次年2月仅占全年降雨量的23%～18%。月降雨量的分布很不均匀，最多为5月，月平均降雨量289.5mm，占全年的18.5%，其次为6月，月平均降雨量为227.7mm，占全年的14.6%。雨量最少是11月和12月，分别为58.4毫米和35.7mm，各占全年的2%-4%。由于降雨年际、月际变化大，时空分布不均，水、旱灾频繁。

5、地质情况

从设计文件上所附的地质钻探情况来看，主要分布有4层不同的土质，即填土层(Qml)、冲积、洪积层(Qal+pl)、坡积、残积层(Qdl+el)，揭露的基岩为泥盆系（D）碳酸盐岩。按其成因及工程特性自上而下综合描述如下：

套管安装施工工艺

页脚内容6

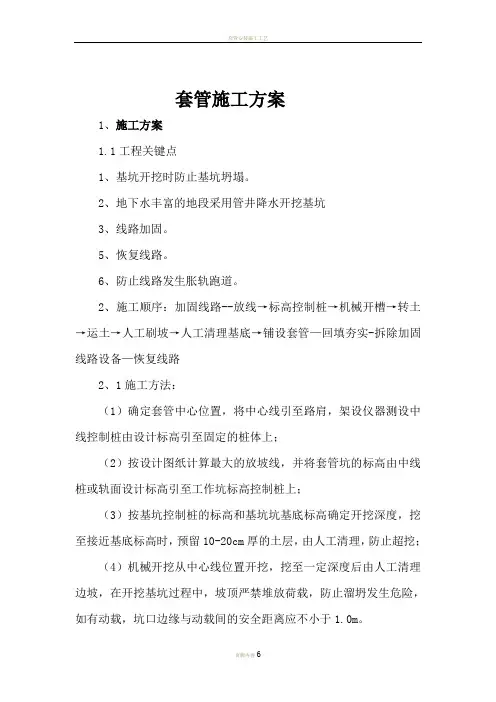

套管施工方案

1、施工方案

1.1工程关键点

1、基坑开挖时防止基坑坍塌。

2、地下水丰富的地段采用管井降水开挖基坑

3、线路加固。

5、恢复线路。

6、防止线路发生胀轨跑道。

2、施工顺序：加固线路--放线→标高控制桩→机械开槽→转土→运土→人工刷坡→人工清理基底→铺设套管—回填夯实-拆除加固线路设备—恢复线路

2、1施工方法：

（1）确定套管中心位置，将中心线引至路肩，架设仪器测设中线控制桩由设计标高引至固定的桩体上；

（2）按设计图纸计算最大的放坡线，并将套管坑的标高由中线桩或轨面设计标高引至工作坑标高控制桩上；

（3）按基坑控制桩的标高和基坑坑基底标高确定开挖深度，挖至接近基底标高时，预留10-20cm厚的土层，由人工清理，防止超挖；

（4）机械开挖从中心线位置开挖，挖至一定深度后由人工清理边坡，在开挖基坑过程中，坡顶严禁堆放荷载，防止溜坍发生危险，如有动载，坑口边缘与动载间的安全距离应不小于1.0m。 套管安装施工工艺

页脚内容6 （5）开挖基坑土方应自上而下开挖，不得任意放陡坡度，严禁掏底挖土；

（6）遇有滑土、裂纹、浸水等情况时，基坑壁必须采取加固措施或改缓边坡；

（7）在同一坡面的垂直线上不得上下同时开挖，不得在上层挖土时下层运土；

（8）开挖达到设计要求的工作坑，应在雨前用遮盖物将坡面的雨水引至工作坑拐角，拐角处挖深约1m左右的小型集水井，用泥浆泵及时排出，同时，用遮盖物覆盖坡面可防止泥石等物下滑淹没主体结构，以免造成工作量加大及坍塌的危险；

（9）如遇硬土或岩层时，可适当放陡坡度，减少开挖量，缩短工期，如须爆破时，需办理相关手续，尽量采用化学品无声爆破，挖抗震沟，减小震动，同时不得污染环境；

（10）若遇土质松散开挖深度大且不宜一次性放坡的情况时，应分不同坡度分层留台开挖，台宽宜为1~2m，视土质和当地环境情况而定；

（11）基坑开挖底边线应在主体外形尺寸的基础上，视土质情况应增1-2m及以上，保证套管铺设施工作业的足够空间；
