薄膜电容和电解电容

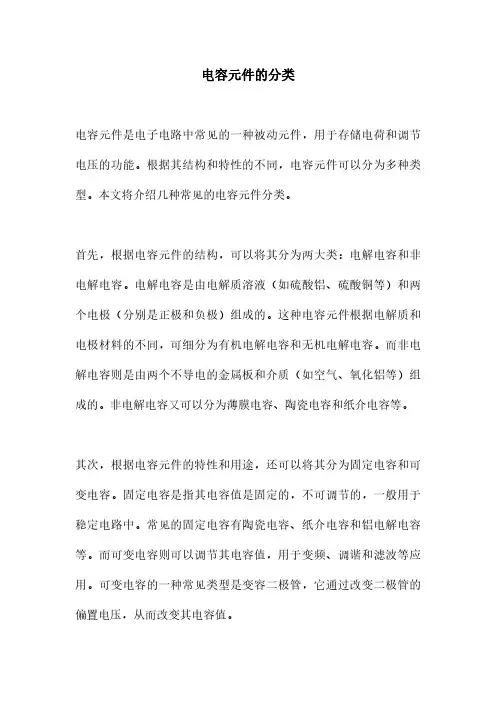

电容元件的分类
电容元件是电子电路中常见的一种被动元件，用于存储电荷和调节电压的功能。

根据其结构和特性的不同，电容元件可以分为多种类型。

本文将介绍几种常见的电容元件分类。

首先，根据电容元件的结构，可以将其分为两大类：电解电容和非电解电容。

电解电容是由电解质溶液（如硫酸铝、硫酸铜等）和两个电极（分别是正极和负极）组成的。

这种电容元件根据电解质和电极材料的不同，可细分为有机电解电容和无机电解电容。

而非电解电容则是由两个不导电的金属板和介质（如空气、氧化铝等）组成的。

非电解电容又可以分为薄膜电容、陶瓷电容和纸介电容等。

其次，根据电容元件的特性和用途，还可以将其分为固定电容和可变电容。

固定电容是指其电容值是固定的，不可调节的，一般用于稳定电路中。

常见的固定电容有陶瓷电容、纸介电容和铝电解电容等。

而可变电容则可以调节其电容值，用于变频、调谐和滤波等应用。

可变电容的一种常见类型是变容二极管，它通过改变二极管的偏置电压，从而改变其电容值。

此外，还有一种特殊类型的电容元件，称为电容阻抗。

电容阻抗是电容元件在交流电路中的阻抗，其大小与电容元件的电容值和频率有关。

电容阻抗在滤波电路和耦合电路中起着重要作用。

综上所述，电容元件根据结构、特性和用途的不同，可以分为电解电容、非电解电容、固定电容、可变电容和电容阻抗等多种类型。

了解这些分类对于正确选择和使用电容元件至关重要，能够更好地满足电路设计的需求。

因此，在电子电路的设计和实践中，我们需要根据具体需求选择合适的电容元件。

电容种类电容结构和特点纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

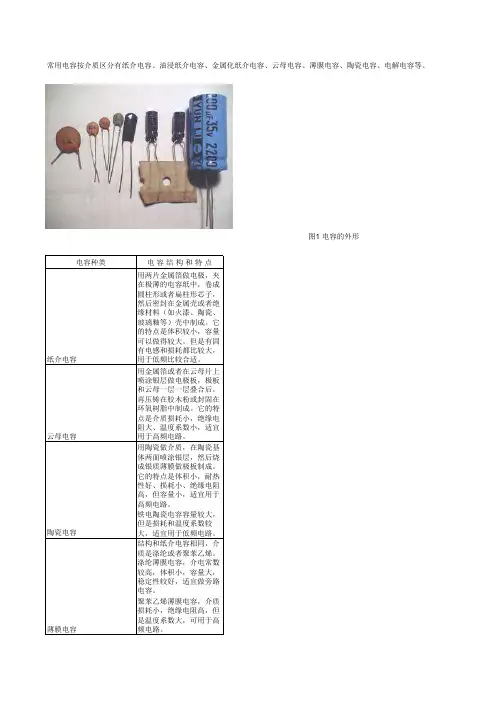

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。

图1 电容的外形陶瓷电容薄膜电容2。

常用固±10%Ⅱ±20%Ⅲ(+20% -30%)Ⅳ(+50% -20%)Ⅴ(+100%-10%)Ⅵ电容类别允许误差容量范围标 称 容 量系 列±5%±10%±20% 1 2 4 6 8 1015 20 3050 60 801001.1 1.2 1.31.5 1.6 1.82.02.4 2.73.03.3 3.6 3.94.34.75.1 5.66.2 6.87.58.2 9.11.0 1.2 1.51.82.2 2.73.3 3.94.75.66.8 8.2±20%1.0 1.52.23.34.7 6.8±10%±20%-250-10001.64 6.3101625100125*160250300*4001.0 1.52.23.34.7 6.81uF-100uF 高频（无极性）有机薄膜介质电容、瓷介电容、玻璃釉电容、云母电容±5%±10%纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容100pF-1uF 铝、钽、铌、钛电解电容 1.0 1.5 2.23.3 4.7 6.8电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。

电容器与电容电容器是电工中常见的一种元件，它主要用于存储电荷并能够在电路中提供电容。

电容则是表示电容器存储电荷的能力大小的物理量。

本文将介绍电容器的原理、结构及其在电路中的应用。

一、电容器原理电容器的原理基于电场与电荷的关系。

当两块导体板之间有电荷差时，会形成介质中的电场。

电容器由两块金属导体板与夹层的电介质构成，其中一块板带正电荷，另一块带负电荷。

电介质妨碍电荷的直接流动，但允许电场的传递，从而储存电荷。

二、电容器结构电容器通常由两块金属导体板与夹层的电介质构成。

金属导体板可以是平行的或者环形的，中间的电介质可以是空气、纸、塑料等。

电容器的形状和大小根据具体的应用需求而定。

三、电容的计算电容用单位法拉（F）来表示，其计算公式为C = Q/V，其中C为电容，Q为电容器储存的电荷量，V为电容器上的电压。

可以看出，电容与电荷量成正比，与电压成反比。

在串联或并联连接的电容器中，等效电容可以通过分析电路的拓扑结构来计算。

四、电容器的应用1. 电容器在直流电路中的应用在直流电路中，电容器可以用于储存电荷并提供电流的平滑。

例如，电容器可以用于过滤电源中的电压波动，使得输出稳定。

此外，电容器在电源的开启瞬间可以提供额外的电流。

2. 电容器在交流电路中的应用在交流电路中，电容器可以用作隔直流、阻抗配准等。

例如，电容器与电感器串联可以构成谐振电路，用于选择特定频率的信号。

此外，电容器还可以用于降低交流电路中的干扰。

3. 电容器在电子设备中的应用电容器在电子设备中广泛应用，例如在电源供电电路、滤波电路、振荡电路、保护电路等方面。

电容器还可以用于存储电能，例如在相机的闪光灯电路中。

五、常见电容器类型1. 电解电容器电解电容器由两个金属电极、电解质和隔离层构成。

它们具有较大的电容量和极性，常用于高容量要求的电路中。

2. 陶瓷电容器陶瓷电容器由陶瓷电介质和金属电极构成。

它们具有高介电常数和稳定性，广泛应用于高频电路中。

3. 薄膜电容器薄膜电容器由金属薄膜和绝缘层构成。

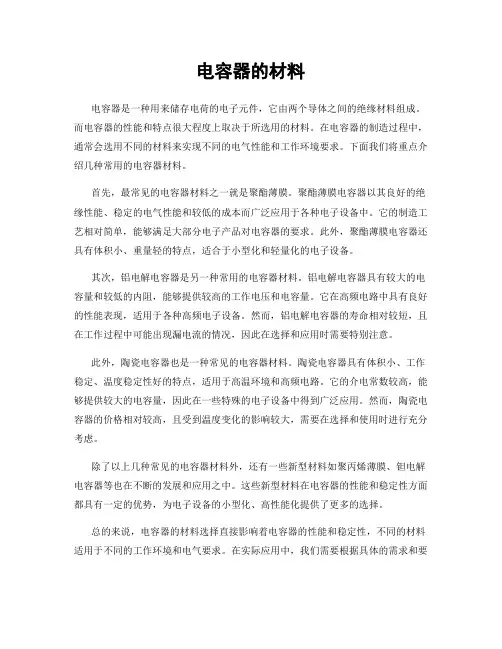

电容器的材料电容器是一种用来储存电荷的电子元件，它由两个导体之间的绝缘材料组成。

而电容器的性能和特点很大程度上取决于所选用的材料。

在电容器的制造过程中，通常会选用不同的材料来实现不同的电气性能和工作环境要求。

下面我们将重点介绍几种常用的电容器材料。

首先，最常见的电容器材料之一就是聚酯薄膜。

聚酯薄膜电容器以其良好的绝缘性能、稳定的电气性能和较低的成本而广泛应用于各种电子设备中。

它的制造工艺相对简单，能够满足大部分电子产品对电容器的要求。

此外，聚酯薄膜电容器还具有体积小、重量轻的特点，适合于小型化和轻量化的电子设备。

其次，铝电解电容器是另一种常用的电容器材料。

铝电解电容器具有较大的电容量和较低的内阻，能够提供较高的工作电压和电容量。

它在高频电路中具有良好的性能表现，适用于各种高频电子设备。

然而，铝电解电容器的寿命相对较短，且在工作过程中可能出现漏电流的情况，因此在选择和应用时需要特别注意。

此外，陶瓷电容器也是一种常见的电容器材料。

陶瓷电容器具有体积小、工作稳定、温度稳定性好的特点，适用于高温环境和高频电路。

它的介电常数较高，能够提供较大的电容量，因此在一些特殊的电子设备中得到广泛应用。

然而，陶瓷电容器的价格相对较高，且受到温度变化的影响较大，需要在选择和使用时进行充分考虑。

除了以上几种常见的电容器材料外，还有一些新型材料如聚丙烯薄膜、钽电解电容器等也在不断的发展和应用之中。

这些新型材料在电容器的性能和稳定性方面都具有一定的优势，为电子设备的小型化、高性能化提供了更多的选择。

总的来说，电容器的材料选择直接影响着电容器的性能和稳定性，不同的材料适用于不同的工作环境和电气要求。

在实际应用中，我们需要根据具体的需求和要求来选择合适的电容器材料，以确保电子设备的稳定性和可靠性。

希望本文能够对电容器材料的选择和应用提供一些参考和帮助。

电容分类及用途
电容器根据电介质的不同可以分为以下几类：
1. 电解电容器：其电介质是电解质，常见的有铝电解电容器和钽电解电容器。

用于直流电路的滤波、耦合和解耦等应用，具有电容量大、工作电压高的特点。

2. 陶瓷电容器：其电介质是陶瓷材料，常见的有多层陶瓷电容器和单层陶瓷电容器。

用于高频电路的耦合、解耦、滤波等应用，具有尺寸小、频率响应好的特点。

3. 有机电容器：其电介质是有机材料，常见的有聚丙烯薄膜电容器、聚酯薄膜电容器和聚酰亚胺薄膜电容器。

用于电子仪器、电源供应、通讯设备等领域，具有稳定性好、介质损耗小的特点。

4. 金属膜电容器：其电介质是金属膜，常见的有铝箔电容器和锌箔电容器。

用于电子仪器、测试测量、工业自动化等领域，具有体积小、质量轻、稳定性好的特点。

5. 电解质电容器：其电介质是电解质溶液，常见的有固体电解电容器和固态电解电容器。

用于直流电路的滤波、放大器的耦合等应用，具有频率响应好、漏电流小的特点。

6. 变容电容器：其电容值可以通过调节电压来改变，常见的有电压可变电容器和容性随温度变化的电容器。

用于调节电路的频率、容量和电压等参数。

这些不同类型的电容器在电子元器件中都有着广泛的应用，用于电路设计中的滤波、耦合、解耦、稳压、波形整形、信号调节、存储、调谐等各种功能。

薄膜电容与电解电容一、概述电容是电路中常见的一种被动元件，用于存储电荷。

根据其结构和工作原理的不同，可以分为薄膜电容和电解电容两种类型。

本文将对这两种电容进行详细介绍。

二、薄膜电容1. 结构薄膜电容是一种以金属箔或金属膜为极板，以绝缘材料为介质的电容。

其结构分为单层结构和多层结构两种。

2. 工作原理当在两个极板之间加上不同的电势时，会在介质中形成一个电场，使得极板上的正负离子发生移动。

由于介质的特性不同，不同类型的薄膜电容具有不同的介质常数和耗散因子。

3. 应用领域由于其体积小、重量轻、精度高等优点，薄膜电容广泛应用于各种仪器仪表、通信设备、计算机等领域。

三、电解电容1. 结构电解电容是一种以金属箔或金属网为极板，以氧化铝或氧化钽等为介质的电容。

其结构分为铝电解电容和钽电解电容两种。

2. 工作原理当在两个极板之间加上不同的电势时，会在介质中形成一个电场，使得极板上的正负离子发生移动。

由于氧化铝或氧化钽具有很高的介电常数和良好的绝缘性能，因此可以制成高容量、高精度的电解电容。

3. 应用领域由于其体积小、重量轻、精度高等优点，电解电容广泛应用于各种仪器仪表、通信设备、计算机等领域。

四、薄膜电容与电解电容的区别1. 结构薄膜电容以金属箔或金属膜为极板，以绝缘材料为介质；而电解电容以金属箔或金属网为极板，以氧化铝或氧化钽等为介质。

2. 工作原理虽然两者的工作原理基本相同，但是由于介质不同，其特性也不同。

薄膜电容具有较小的耗散因子和较高的品质因数；而电解电容具有较大的电容值和较高的工作电压。

3. 应用领域薄膜电容广泛应用于各种仪器仪表、通信设备、计算机等领域；而电解电容则更多地应用于功率电子设备和音响设备等领域。

五、总结薄膜电容和电解电容都是常见的被动元件，广泛应用于各种仪器仪表、通信设备、计算机等领域。

两者在结构和工作原理上有所不同，因此在应用时需要根据具体情况选择合适的类型。

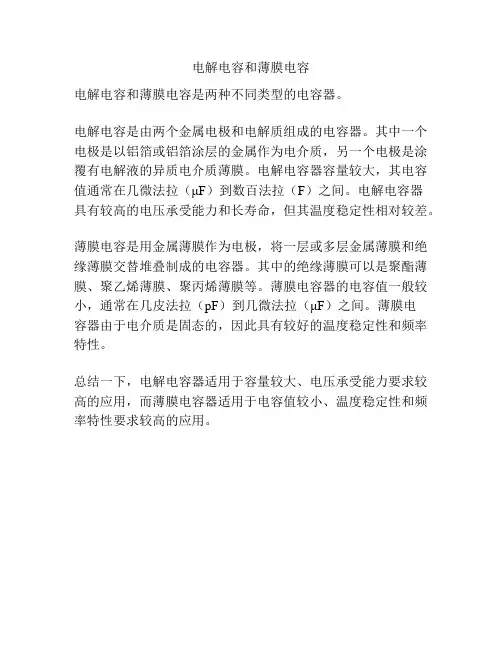

电解电容和薄膜电容
电解电容和薄膜电容是两种不同类型的电容器。

电解电容是由两个金属电极和电解质组成的电容器。

其中一个电极是以铝箔或铝箔涂层的金属作为电介质，另一个电极是涂覆有电解液的异质电介质薄膜。

电解电容器容量较大，其电容值通常在几微法拉（μF）到数百法拉（F）之间。

电解电容器
具有较高的电压承受能力和长寿命，但其温度稳定性相对较差。

薄膜电容是用金属薄膜作为电极，将一层或多层金属薄膜和绝缘薄膜交替堆叠制成的电容器。

其中的绝缘薄膜可以是聚酯薄膜、聚乙烯薄膜、聚丙烯薄膜等。

薄膜电容器的电容值一般较小，通常在几皮法拉（pF）到几微法拉（μF）之间。

薄膜电
容器由于电介质是固态的，因此具有较好的温度稳定性和频率特性。

总结一下，电解电容器适用于容量较大、电压承受能力要求较高的应用，而薄膜电容器适用于电容值较小、温度稳定性和频率特性要求较高的应用。

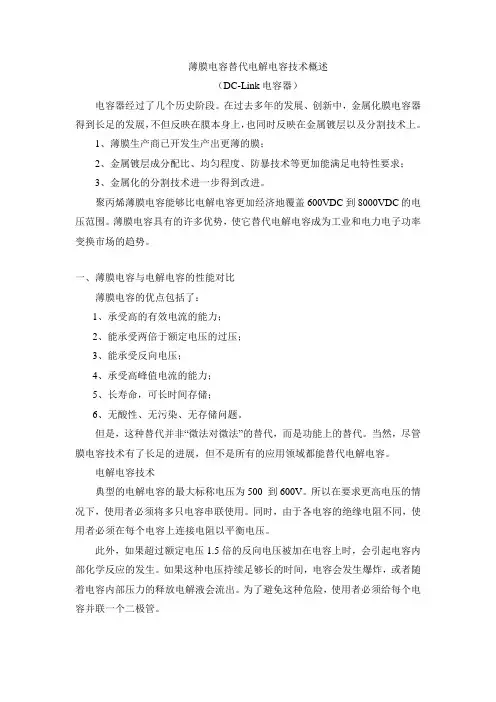

薄膜电容替代电解电容技术概述（DC-Link电容器）电容器经过了几个历史阶段。

在过去多年的发展、创新中，金属化膜电容器得到长足的发展，不但反映在膜本身上，也同时反映在金属镀层以及分割技术上。

1、薄膜生产商已开发生产出更薄的膜；2、金属镀层成分配比、均匀程度、防暴技术等更加能满足电特性要求；3、金属化的分割技术进一步得到改进。

聚丙烯薄膜电容能够比电解电容更加经济地覆盖600VDC到8000VDC的电压范围。

薄膜电容具有的许多优势，使它替代电解电容成为工业和电力电子功率变换市场的趋势。

一、薄膜电容与电解电容的性能对比薄膜电容的优点包括了：1、承受高的有效电流的能力；2、能承受两倍于额定电压的过压；3、能承受反向电压；4、承受高峰值电流的能力；5、长寿命，可长时间存储；6、无酸性、无污染、无存储问题。

但是，这种替代并非“微法对微法”的替代，而是功能上的替代。

当然，尽管膜电容技术有了长足的进展，但不是所有的应用领域都能替代电解电容。

电解电容技术典型的电解电容的最大标称电压为500 到600V。

所以在要求更高电压的情况下，使用者必须将多只电容串联使用。

同时，由于各电容的绝缘电阻不同，使用者必须在每个电容上连接电阻以平衡电压。

此外，如果超过额定电压1.5倍的反向电压被加在电容上时，会引起电容内部化学反应的发生。

如果这种电压持续足够长的时间，电容会发生爆炸，或者随着电容内部压力的释放电解液会流出。

为了避免这种危险，使用者必须给每个电容并联一个二极管。

在特定应用中电容的抗浪涌能力也是考察电容的重要指标。

实际上，对电解电容而言，允许承受的最大浪涌电压是V n DC的1.15或1.2倍。

这种情况迫使使用者不得不考虑浪涌电压而非标称电压。

二、应用实例1、流支撑滤波：高电流设计和容值设计a)使用电池供电的情况应用为电车或电叉车在这种情况下，电容被用来退耦。

膜电容特别适合这种应用。

因为直流支撑电容的主要标准是有效值电流的承受能力。

EACO DC-LINK电容简介一、薄膜电容与电解电容的性能比较薄膜电容以其优越的电性能在高压大功率电力电子设备中得以广泛应用，特别在DC-LINK这个应用场合，薄膜电容与电解电容相比较具有高纹波电流承受能力、耐高压、低ESR和ESL、长寿命、干式防爆、无极性和高频特性好等优越的电气性能，在高压大功率电力电子设备中DC-LINK应用薄膜电容替代电解电容是一种趋势。

下面对薄膜电容和电解电容作一分析比较：1、电性能（从产品设计及结构上进行分析）电解电容采用的是隐箔式有感卷绕结构，而薄膜电容采用的是金属化薄膜无感卷绕结构，如下图所示：电解电容卷绕示意图电解电容展开示意图金属化薄膜电容卷绕示意图金属化薄膜电容展开示意图从上面的电解电容和薄膜电容的结构示意图可以看出：电解电容属有感式卷绕，电流的流向路程远（等于电解铝箔的长度），造成电解电容的ESL和ESR较大，所以在经受大的纹波电流时发热严重；而薄膜电容采用的是无感式卷绕，电流的流向路程短（等于薄膜的宽度），薄膜电容的ESL和ESR极小，所以能承受大的纹波电流而不发热。

2、寿命对比电解电容的寿命一般只有2000~3000小时，而长寿命的也只有5000~6000小时，而且容易发生漏液和存在保质期；而薄膜电容寿命一般是100000小时以上，而且是干式和无保质期限；下面是薄膜电容的寿命曲线图：薄膜电容的寿命曲线图三、薄膜电容的发展趋势1、干式替代油浸式油浸式电容因为将油浸渍到薄膜里面，当电容发生漏液或者油发生老化时因油直接接触到薄膜及金属镀层电极，会对电容的性能产生影响，大大缩短了电容的寿命，而干式电容可以解决以上问题，而且减化了生产工艺，保证了产品的一致性。

2、电气防爆替代压力防爆油浸式电容一般采用压力式防爆或采用内部串联熔丝的方式进行防爆，而现在国外干式薄膜电容一般采用更为先进的电气式防爆，即采用网状安全膜，而电气式防爆比压力式防爆和内部串联熔丝防爆可靠性更高、防爆效果更好。

各种滤波电容
以下是一些常见的滤波电容：
1. 陶瓷电容（Ceramic Capacitor）：陶瓷电容是最常见的滤波电容之一。

它们具有小体积、高容量和低成本的优点，可以用于直流滤波和高频噪声抑制。

2. 铝电解电容（Aluminum Electrolytic Capacitor）：铝电解电容是一种极化电容，具有较高的容量和较低的成本。

它们适用于大电容值的滤波应用，如电源滤波电路。

3. 无极性电容（Non-polarized Capacitor）：无极性电容可以在正反两个方向上都使用，而不需要考虑其放置方向。

它们通常用于低频滤波和耦合应用。

4. 有机聚合物电容（Polymer Capacitor）：有机聚合物电容是一种高性能的滤波电容，具有低ESR（等效串联电阻）和低损耗特性。

它们通常用于高频滤波和电源耦合。

5. 薄膜电容（Film Capacitor）：薄膜电容具有较高的精度和稳定性，并且能够处理高功率和高温环境。

它们适用于
要求较高性能的滤波和耦合应用。

这些是常见的滤波电容类型，选择适合特定应用的电容时，需要考虑其容量、工作电压、温度稳定性和频率响应等参数。

逆变器的电解电容介绍一、电解电容的概述电解电容是逆变器中非常重要的元件之一，主要用于储存电能。

电解电容是由电解质和电极组成的电容器，其特点是容量大、价格低廉，因此在逆变器中广泛应用。

电解电容的容量大小直接影响到逆变器的输出功率和效率，因此选择合适的电解电容对于逆变器的性能至关重要。

二、电解电容的工作原理电解电容的工作原理是通过电场对电荷的储存和释放来实现电能的储存和释放。

当电解电容充电时，正极板上的正电荷被吸引到负极板上，负极板上的负电荷被吸引到正极板上，从而在两极板之间形成电场。

当电解电容放电时，正负电荷会被释放出来，形成电流。

三、电解电容的种类和特点1. 铝电解电容：铝电解电容是使用铝箔作为电极，用酸性或碱性电解质制成。

其特点是容量大、价格低廉，但寿命相对较短，稳定性较差。

2. 钽电解电容：钽电解电容是使用钽金属作为电极，用二氧化锰电解质制成。

其特点是寿命长、稳定性好、自愈能力强，但价格较高。

3. 薄膜电容：薄膜电容是使用塑料薄膜作为电介质，用金属作为电极制成。

其特点是容量较小、稳定性好、寿命长，但价格较高。

四、电解电容在逆变器中的应用在逆变器中，电解电容主要用于滤波、储能和缓冲。

滤波作用主要是消除直流电源中的脉动成分，使输出电压更加平滑；储能作用主要是储存电能，保证逆变器在负载变化时能够稳定输出；缓冲作用主要是吸收电路中的瞬时大电流，减小对其他元件的冲击。

五、电解电容的选择与使用注意事项1. 选择合适的容量：电解电容的容量应该根据逆变器的输出功率和效率要求进行选择。

容量过小会导致逆变器性能下降，过大则会造成浪费和增加成本。

2. 注意耐压值：在选择电解电容时，应该考虑其耐压值是否能够满足电路要求。

耐压值不够会导致电解电容损坏，从而影响整个逆变器的性能。

3. 关注温度特性：电解电容的温度特性对于逆变器的性能也有很大影响。

高温环境下，电解电容的寿命会缩短，稳定性也会受到影响。

因此，在选择电解电容时应该关注其温度特性，并根据实际使用环境选择合适的型号。

电容分析：用薄膜电容器替代铝电解电容器的分析与
实践
1 前言
 铝电解电容器是制约变频器使用寿命的最关键的元件，其主要原因是铝电解电容器的寿命问题，特别在变频器这样的高谐波电流、高温的应用场合。

相对其它元件而言，铝电容电容器的寿命是最短的。

 2 “直流支撑”与“DC-Link”电容器的作用
 在直流电作为逆变器的供电电源时，由于这个直流电源需要通过直流母线与逆变器链连，这种供电方式也被称为“DC-Link”。

由于逆变器需要向“DC-Link”索取有效值和幅值很高的脉动电流，会在“DC-Link”上产生很高的脉动电压使得逆变器难以承受。

为此，需要对“DC-Link”进行“支撑”，以确保“DC-Link”的供电质量。

 在大多数情况下，支撑“DC-Link”的元件是电容器。

“DC-Link”电容器的作用主要是吸收来自于逆变器向“DC-Link”索取的高幅值脉动电流，阻止其在“DC-Link”的阻抗上产生高幅值脉动电压，使逆变器端的电源电压波动保持在允许范围。

 “DC-Link”电容器的第二个作用就是防止来自于“DC-Link”的电压过冲和瞬时过电压对逆变器的影响。

 3 工频多相整流的直流母线电容器的作用
 三相桥式整流电路或12相整流电路用于负载电流没有突变的应用中，没有必要在整流输出端跨接直流母线电容器，由于没有电流突变，整流器及交流电源的寄生电感生产的感生电势不会很高而影响输出电压。

 然而，当负载为开关功率变换器时，开关功率变换器将向直流母线索取开。

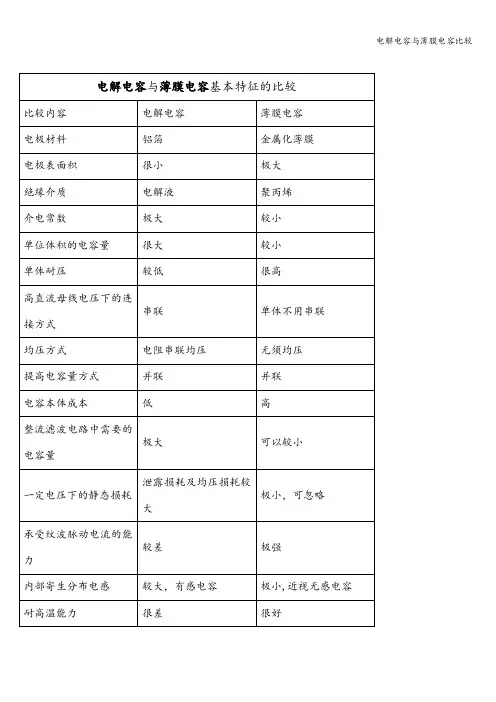

薄膜电容与电解电容的区别
薄膜电容与电解电容的区别主要在于本⾝的组成材料和特点，薄膜电容是由⾦属铝等⾦属箔的电极和塑料薄膜重叠卷绕⽽构成的，薄膜电容的特点是⽆极性、绝缘阻抗⾼、频率覆盖范围⼴等；电解电容则是以⾦属铝或钽作为正极，液体或固态电解质等电材料作为负极，和中间⾦属氧化膜电介质组成的，电解电容的特点是体积⼤、单位体积容量⼤等。

接下来⼩编我从过压承受能⼒、耐温能⼒、成本、安全性等⽅⾯来简述⼀下薄膜电容和电解电容的区别，在过压承受能⼒⽅⾯，薄膜电容⽐电解电容具有更强的过压冲击承受能⼒；在耐温能⼒⽅⾯，薄膜电容的耐温范围-40℃~-70℃，⽽电解电容在低温下容易冷却，安全系数低；在成本⽅⾯，薄膜电容易于串并联，成本低，⽽电解电容存在爆炸的可能性，加⼤了成本；在安全性⽅⾯，薄膜电容是⽆极性的，受环境影响⼩，⽽电解电容是有极性的，使⽤的过程中受环境的影响。

详细请见下表：
⽅⾯电解电容（以铝电解电容）薄膜电容
寿命⼏千⼩时⼀般10W⼩时⼩时以上
误差20%5%或10%
体积（相同耐压与容量）⼤⼩
价格（相同耐压与容量）便宜较贵
性能特性（过压承受/耐温能⼒）弱强
容量范围可以达到很⾼容量容量较⼩（10uF以下）
极性有⽆
防爆设计有⽆
储存条件1~2年受环境影响⼩，不受限制
综上所述，在⾼频和⾼脉冲的交流电路中、要求性能稳点安全的电路中、⼯业产品中⽤薄膜电容较有优势，⽽在⼤容量、直流电路、低频电路中，电解电容（铝电解电容）较好。
