串联电路基本计算串联电路是指将两个或多个电阻、电容或电感元件依次连接在一起，电流依次通过各个元件。

在串联电路中，电流通过每个元件都相同，而电压则按照元件的阻抗或阻力比例分配。

计算串联电路的基本参数可以帮助我们理解电流和电压在电路中的分布情况，为电路设计和分析提供基础。

首先，我们来讨论串联电阻电路的计算方法。

假设有n个电阻（R1,R2,R3,…Rn）串联连接在一起，电流I通过整个电路，电压V则分布在每个电阻上。

1.计算总电阻(Rt)：总电阻等于各个电阻之和，即Rt=R1+R2+R3+…Rn。

2.计算总电流(I)：总电流等于电路中的电流，由电压除以总电阻，即I=V/Rt。

3. 计算每个电阻上的电压：根据串联电路的特性，电流通过每个电阻都相同，所以每个电阻上的电压可以通过Ohm's定律计算得到，即Vi= I * Ri。

可以使用这些基本公式来计算串联电阻电路中的电流和电压分布情况，从而了解电路的行为和性能。

接下来，我们来讨论串联电容电路的计算方法。

串联电容电路是指将两个或多个电容连接在一起，电流依次通过各个电容。

在串联电路中，电压在各个电容之间按照电容值的倒数分配。

1.计算总电容(Ct)：总电容等于各个电容的倒数之和的倒数，即1/Ct=1/C1+1/C2+1/C3+…1/Cn。

2. 计算总电流(I)：总电流等于电路中的电流，由电压除以总电阻，即I = V * Ct * dv / dt，其中dv / dt为电压变化速率。

3.计算每个电容上的电压：根据串联电路的特性，电压在各个电容之间按照电容值的倒数分配，所以每个电容上的电压可以通过电压除以总电容再乘以各个电容的倒数得到，即Vi=V*Ct/Ci。

通过这些基本公式，我们可以计算串联电容电路中的电流和电压分布情况，从而了解电路的行为和性能。

最后，我们来讨论串联电感电路的计算方法。

串联电感电路是指将两个或多个电感连接在一起，电流依次通过各个电感。

在串联电路中，电压按照电感值的比例分配。

RL串联电路相关公式近年来，RL串联电路在电气工程领域得到广泛的应用。

对于理解和设计这种电路，了解一些相关的公式是十分重要的。

在本文中，我们将介绍几个与RL串联电路相关的公式。

1. 电感L的单位在RL串联电路中，电感L是一个十分重要的参数。

电感L的单位是亨利(H)，它是一个表示电流变化率与电压变化率之比的物理量。

在实际应用中，我们经常使用微亨(H)来表示电感L的大小，其中1微亨等于10^-6亨。

2. 电阻R的计算方法电阻R表示电路中电流通过时产生的阻力，它的单位是欧姆(Ω)。

在一个RL串联电路中，电阻R可以根据以下公式进行计算：R = V / I其中，V是电路中的电压，I是通过电路的电流。

这个公式意味着，电阻R越大，电路将提供越多的阻力，电流将越难通过电路。

3. 电感L的计算公式电感是电路中贮存能量的一种形式，其大小取决于电流和物理构造。

在一个RL串联电路中，电感L可以根据以下公式进行计算：L = Vt / ΔI其中，Vt是小时响的电压，ΔI是当前的电流变化。

这个公式意味着，在一个RL串联电路中，电感L将随着电流变化而变化。

4. 电感L的自感和互感在一个RL串联电路中，电感可以分为自感和互感两种形式。

自感是指电路中的电流在电感周围产生磁感应强度，从而影响电流本身。

互感是指两个电路之间的相互影响，这种影响是通过磁场感应实现的。

5. 时间常数τ的计算公式时间常数(τ）是电路中电流和电压变化的反应速度。

在一个RL串联电路中，时间常数τ可以根据以下公式进行计算：τ = L / R其中，L是电路中的电感，R是电路中的电阻。

这个公式意味着，时间常数τ越大，电路将提供越多的阻力，电流变化的速度将越慢。

6. 三要素公式在电路分析和设计中，我们常常使用三要素公式来计算和解决问题。

在一个RL串联电路中，三要素公式可以表示为：V = IR + L(di/dt)其中，V是电路中的电压，I是电路中的电流，R是电路中的电阻，L是电路中的电感，di/dt是电流的变化率。

RL串联电路的暂态过程是指电路从稳态到稳态之间的过渡过程。

在电路接通瞬间，电流从零开始逐渐增大，电感上的电压逐渐减小，电阻上的电压逐渐增大。

当电流达到稳态值时，电感上的电压为零，电阻上的电压等于电源电压。

在暂态过程中，电路中的电流和电压是随时间变化的。

对于RL串联电路，可以通过微分方程来描述其暂态过程。

根据KVL，可以列出回路电压方程：uR+uL=E，其中uR为电阻上的电压，uL为电感上的电压，E为电源电压。

根据电路中的元件参数和初始条件，可以求解这个微分方程，得到电流和电压随时间变化的规律。

在暂态过程中，电感相当于一个阻值很小的电阻，因此电流会逐渐增大。

而电感上的电压则与电流的变化率成正比，因此会逐渐减小。

当电流达到稳态值时，电感上的电压为零，电阻上的电压等于电源电压。

需要注意的是，在暂态过程中，电流和电压的变化率都很大，因此在实际应用中需要采取一定的保护措施，以避免对电路和元件造成损坏。

课时计划教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一二复习回顾1、纯电阻电路对电流电压的作用2、纯电感电路对电流电压的作用3、纯电容电路对电流电压的作用一、R-L-C串联电路的电压关系由电阻、电感、电容相串联构成的电路叫做R-L-C串联电路。

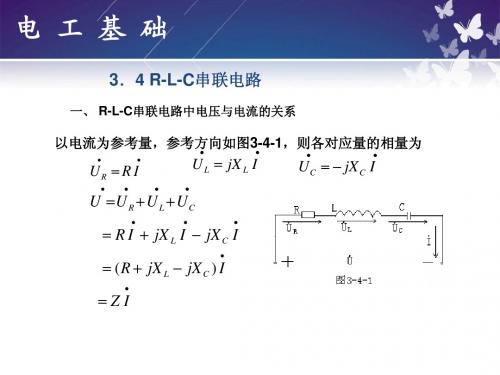

设电路中电流为i = Imsin(ω t)，则根据R、L、C的基本特性可得各元件的两端电压：uR =RImsin(ω t)，uL=XLImsin(ω t + 90︒)，uC=XCImsin(ω t - 90︒)根据基尔霍夫电压定律(KVL)，在任一时刻总电压u的瞬时值为u = uR + uL + uC作出相量图，如图所示，并得到各电压之间的大小关系为22)(CLRUUUU-+=上式又称为电压三角形关系式。

二、R-L-C串联电路的阻抗由于U R = RI，U L = X L I，U C = X C I，可得2222)()(CLCLRXXRIUUUU-+=-+=令复习回答笔记要点5′10′10′10′10′10′10′三2222)(XRXXRIUZ CL+=-+==上式称为阻抗三角形关系式，|Z|叫做R-L-C串联电路的阻抗，其中X = X L -X C叫做电抗。

阻抗和电抗的单位均是欧姆(Ω)。

阻抗三角形的关系如图所示。

三、R-L-C串联电路的性质根据总电压与电流的相位差(即阻抗角ϕ)为正、为负、为零三种情况，将电路分为三种性质。

1. 感性电路：当X > 0时，即X L > X C，ϕ > 0，电压u比电流i超前ϕ，称电路呈感性；2. 容性电路：当X < 0时，即X L< X C，ϕ< 0，电压u比电流i滞后|ϕ|，称电路呈容性；3. 谐振电路：当X = 0时，即X L = X C，ϕ = 0，电压u与电流i同相，称电路呈电阻性，电路处于这种状态时，叫做谐振状态【例8-4】在R-L-C串联电路中，交流电源电压U= 220 V，频率f = 50 Hz，R = 30 Ω，L = 445 mH，C = 32 μF。

第四节RL串联电路1、在RL串联正弦交流电路中，已知电阻R=6Ω，感抗X L=8Ω，则阻抗Z=___Ω,总电压__________（超前、滞后）电流_____度，电路呈____性，如果电压u=20√2sin(314t+π6)V，则电流i=____________，电阻上电压U R=_________，电感上电压U L=______。

2、用万用表测得日光灯电路中灯管两端的电压和镇流器两端的电压都是110V，则电路的端电压是______V。

3、一个电感线圈接到电压为100V的直流电源上，测得电流为20A，接到频率为50Hz、电压为200V的交流电源上，测得电流为28.2A，则线圈的电阻R=____________，电感L=________mH。

4、白炽灯与线圈组成如图所示的电路，由交流电源供电，如果交流电的频率增大，则线圈的（）。

A、电感增大B、电感减小C、感抗增大D、感抗减小5、两只同规格的无铁心线圈，分别加上220V的直流电压与220V的交流电压，我们可以发现（）。

A、由于是同一元件，U直=U交，所以发热一样快B、无法比较两线圈发热快慢C、加交流电压时发热快D、加直流电压时发热快6、在图所示RL串联电路中，电压表PV1的读数为10V，PV2的读数也为10V，则电压表V的读数应为（）V。

A、0B、10C、14.1D、206、把一个电阻为20Ω,电感为48 mH的线圈接到u=110 √2sin (314t +90°)V的交流电源上。

求:（1）线圈中电流的大小；（2）写出线圈中电流的解析式（3）线圈的有功功率、无功功率和视在功率。

（4）作线圈中电流和端电压的相量图。

7、把一个线圈接到u=220 √2sin (100πt +90°)V的交流电源上，流过线圈的电流是i=22sin (314t +45°)。

求：（1）线圈的阻抗；（2）线圈的感抗和电感；（3）线圈的电阻；（4）线圈的有功功率、无功功率和视在功率。

rl串联电路计算公式好的，以下是为您生成的关于“rl 串联电路计算公式”的文章：在我们探索奇妙的电学世界时，rl 串联电路可是个相当重要的角色。

那咱就来好好聊聊 rl 串联电路的计算公式，让这个看似复杂的家伙变得简单易懂。

先来说说 rl 串联电路是啥。

想象一下，有一个电阻 R 和一个电感 L 手牵手串在了一起，电流从这头流进去，从那头流出来，这就构成了一个 rl 串联电路。

在 rl 串联电路中，总阻抗 Z 可是个关键角色。

它的计算公式是 Z = √(R² + (ωL)²) ，这里的ω 是角频率，等于2πf ，f 是电路中的频率。

这个公式看起来有点复杂，其实就是把电阻和电感对电流的阻碍作用综合起来考虑。

我还记得有一次给学生们讲解这个知识点的时候，有个调皮的小家伙一脸困惑地问我：“老师，这阻抗到底是个啥呀，感觉好抽象！”我笑着给他打了个比方：“这阻抗就像是电路中的一个‘小关卡’，电阻 R是个实实在在的‘大石头’，阻碍电流比较直接；而电感 L 呢，就像是个会‘耍脾气’的家伙，电流变化快的时候它的阻碍作用就大，变化慢的时候阻碍就小。

总阻抗 Z 就是综合考虑这两个‘家伙’的阻碍效果。

”小家伙听了，若有所思地点点头。

再来说说电路中的电流 I ，它可以通过电压 U 和总阻抗 Z 来计算，公式是 I = U / Z 。

这就好比是水流，电压就像是水压，总阻抗就是水管的阻力，电流就是实际流过的水量。

还有电压的分配，电阻上的电压 U_R = I * R ，电感上的电压 U_L= I * ωL 。

这就像是分蛋糕，电流这个“小裁判”根据电阻和电感的特性来分配电压这块“蛋糕”。

在实际应用中，rl 串联电路的计算公式可是大有用处。

比如说，在通信电路中，我们要设计滤波器，就需要准确计算rl 串联电路的参数，来达到我们想要的滤波效果。

又比如在电力系统中，为了保证电路的稳定运行，也得清楚 rl 串联电路的特性。

四个电阻串联电路的总电阻计算电阻是电流通过的阻碍物，而串联电路是指电流依次通过多个电阻的电路。

在实际应用中，我们经常需要计算串联电路的总电阻，以便正确设计电路和预测电流的流动情况。

本文将介绍四个电阻串联电路的总电阻计算方法。

首先，我们需要了解串联电路的基本原理。

在串联电路中，电流只有一条路径可以流动，因此通过每个电阻的电流是相等的。

根据欧姆定律，电流与电阻成反比，即电流越大，电阻越小。

因此，在串联电路中，总电阻等于各个电阻之和。

假设我们有四个电阻，分别为R1、R2、R3和R4。

要计算串联电路的总电阻，只需将各个电阻相加即可：总电阻 = R1 + R2 + R3 + R4例如，如果R1 = 10欧姆，R2 = 20欧姆，R3 = 30欧姆，R4 = 40欧姆，那么总电阻为：总电阻 = 10欧姆 + 20欧姆 + 30欧姆 + 40欧姆 = 100欧姆这个计算方法适用于任意数量的串联电阻。

只需将每个电阻的阻值相加，即可得到总电阻。

然而，在实际应用中，我们可能会遇到一些特殊情况，例如电阻之间存在相互影响或非线性关系。

在这种情况下，简单地将电阻相加可能无法准确计算总电阻。

此时，我们需要借助更复杂的电路分析方法，如基尔霍夫定律或节点电流法。

基尔霍夫定律是一种基于电流守恒和电势守恒的电路分析方法。

根据基尔霍夫定律，电流在电路中的分布应满足节点电流之和为零的条件。

通过应用基尔霍夫定律，我们可以解决一些复杂的串联电路，准确计算总电阻。

节点电流法是一种基于电流守恒的电路分析方法。

根据节点电流法，电路中每个节点的电流之和等于零。

通过应用节点电流法，我们可以解决一些复杂的串联电路，准确计算总电阻。

在实际应用中，我们可以根据具体情况选择不同的电路分析方法。

对于简单的串联电路，直接将电阻相加即可得到总电阻。

对于复杂的串联电路，可以借助基尔霍夫定律或节点电流法进行计算。

总之，四个电阻串联电路的总电阻计算可以通过简单地将各个电阻相加得到。
