汽车电路识图模块3-识读典型车系汽车电路图

汽车电路识图习题及解答开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。

章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。

3．汽车上的电源为_____和______。

章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。

章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。

章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。

章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。

章节：1题型：填空题难度系数：1答案：二个8..汽车电路中的继电器有常闭继电器、______、______三种、。

二、判断题章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。

（）章节：1题型：判断题难度系数：4答案：某3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。

（）章节：1题型：判断题难度系数：3答案：某4.汽车电路的基本组成是电源、导线和用电器。

（）章节：1题型：判断题难度系数：4答案：某5.汽车电路具有与其他电路共同的一些特性。

（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。

汽车电路识图基础课电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。

开关、电源、线束（中间部分）保险丝、继电器、导线、继电器汽车电路的组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。

导线是汽车电器线路的基础元件，均采用多股铜线汽车导线的分类按承受电压的高低分类：高压导线和低压导线。

高压导线高压导线结构；铜芯线阻尼线（1）高压导线用途：传递点火系高压（2）高压导线特点：绝缘包层厚、线芯面积小。

带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。

低压导线低压导线的种类：普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。

导线截面在4mm2以上采用单色线，4mm2以下采用双色线。

起动电缆带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。

蓄电池搭铁线1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。

2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。

低压导线标称截面积所允许的负载电流。

导线截面积导线的截面积根据所用电气设备的电流值确定。

为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。

根据用电设备的负载电流大小选择导线的截面积。

其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。

同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。

为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。

个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。

识读汽车电路图教案第一章：汽车电路图基本概念与术语1.1 汽车电路图的定义与作用介绍汽车电路图的定义解释汽车电路图在汽车维修与诊断中的重要性1.2 汽车电路图的组成与结构介绍汽车电路图的基本组成部分解释电源、负载、控制开关、保护装置等概念1.3 汽车电路图的符号与表示方法介绍常用电气元件的符号及其含义解释线路、连接点、标注等表示方法第二章：汽车电路图的阅读与理解2.1 汽车电路图的阅读步骤与方法介绍阅读汽车电路图的基本步骤强调阅读时需要注意的细节与顺序2.2 汽车电路图的线路分析与解读介绍分析汽车电路图的方法与技巧解释如何识别线路、控制逻辑等2.3 汽车电路图的故障诊断与排查介绍汽车电路图在故障诊断中的应用解释如何通过电路图排查故障原因第三章：常用汽车电路图识读实例3.1 汽车照明系统电路图识读实例分析照明系统的电路图解释车灯、开关、保护装置等的工作原理3.2 汽车启动系统电路图识读实例分析启动系统的电路图解释启动机、启动开关、保护装置等的工作原理3.3 汽车空调系统电路图识读实例分析空调系统的电路图解释压缩机、温度控制、保护装置等的工作原理第四章：汽车电路图的绘制与设计4.1 汽车电路图的绘制原则与方法介绍汽车电路图绘制的基本原则解释如何合理布局、标识电气元件等4.2 汽车电路图的设计与优化介绍汽车电路图设计的方法与技巧解释如何提高电路图的可读性、可靠性与安全性4.3 汽车电路图的绘制软件与应用介绍常用的汽车电路图绘制软件解释如何利用软件绘制与优化汽车电路图第五章：汽车电路图的实践应用与维护5.1 汽车电路图在维修中的应用介绍汽车电路图在维修过程中的作用解释如何利用电路图诊断与修复故障5.2 汽车电路图的维护与保养介绍汽车电路图的维护与保养方法强调定期检查、清洁、更换损坏部件的重要性5.3 汽车电路图的安全注意事项介绍汽车电路图操作中的安全注意事项强调遵守操作规程、防止电气火灾等安全知识第六章：汽车传感器电路图识读6.1 传感器电路图的基本概念介绍传感器在汽车电路中的作用解释传感器电路图的组成与特点6.2 常见汽车传感器电路图识读分析氧传感器、温度传感器、速度传感器等电路图解释传感器的工作原理及其在电路图中的表示方法6.3 传感器电路图故障诊断与排查介绍传感器电路图在故障诊断中的应用解释如何通过电路图识别传感器故障第七章：汽车动力系统电路图识读7.1 动力系统电路图的基本概念介绍动力系统电路图的定义与作用解释动力系统电路图的组成与结构7.2 常见汽车动力系统电路图识读分析发动机控制系统、变速器控制系统等电路图解释动力系统中电气元件的工作原理及其在电路图中的表示方法7.3 动力系统电路图故障诊断与排查介绍动力系统电路图在故障诊断中的应用解释如何通过电路图识别动力系统故障第八章：汽车电子控制系统电路图识读8.1 电子控制系统电路图的基本概念介绍电子控制系统电路图的定义与作用解释电子控制系统电路图的组成与结构8.2 常见汽车电子控制系统电路图识读分析防抱死制动系统（ABS）、电子稳定程序（ESP）等电路图解释电子控制系统中的电气元件及其工作原理在电路图中的表示方法8.3 电子控制系统电路图故障诊断与排查介绍电子控制系统电路图在故障诊断中的应用解释如何通过电路图识别电子控制系统故障第九章：汽车电路图的更新与维护9.1 汽车电路图的更新原因介绍汽车电路图更新的必要性解释新技术、新部件对电路图更新的影响9.2 汽车电路图的更新方法与步骤介绍汽车电路图更新的方法与步骤强调在进行更新时需要注意的细节9.3 汽车电路图的维护与保养介绍汽车电路图在日常维护与保养中的注意事项强调定期检查、清洁、更换损坏部件的重要性第十章：汽车电路图的综合应用案例分析10.1 汽车电路图在维修案例中的应用分析实际汽车维修案例中电路图的作用解释如何利用电路图诊断与修复故障10.2 汽车电路图在汽车改装中的应用介绍汽车电路图在汽车改装中的作用解释如何利用电路图进行合理的改装设计10.3 汽车电路图在汽车性能检测中的应用介绍汽车电路图在汽车性能检测中的作用解释如何通过电路图分析汽车性能指标重点和难点解析一、汽车电路图基本概念与术语的识读，特别是对电路图的定义、组成、结构和符号表示方法的理解。

汽车电路图的识读基础知识概述1. 汽车电路图的特点汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达方式主要有电路原理图、电气线路图和线束图。

本项目我们以目前各大整车制造厂商普遍采用的汽车电路原理图来介绍电路图识读的相关知识。

汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。

汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。

汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。

汽车电器原理图通常有以下特点：①导线都标注有颜色代码和规格，在有的车型上还标有线路代码。

②汽车电器设备符号旁边都标有设备名称和代码。

③过载保护装置都标有规格、代码和安装位置。

图1-1 汽车电路原理图示例2. 汽车电气符号要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。

表是通用车系常用电气示意图符号及其说明：表1-1 通用车系常用电气示意图符号及其说明3. 汽车电路导线标注在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。

表是通用别克车系的电路图导线颜色代号：注：如果导线的颜色代号为“ XX/”格式，则表示此导线为单一主色导线；如果其颜色代号为“ XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代表辅色，例如“ BK/GY”即表示该导线的主色为黑色，辅色为灰色。

此外，通用别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。

图为车辆的分区策略图，图中的三位数字分别对应车辆上的不同位置。

图1-2 通用车系车辆分区策略图表是通用别克车系的车辆分区策略说明：1）掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。

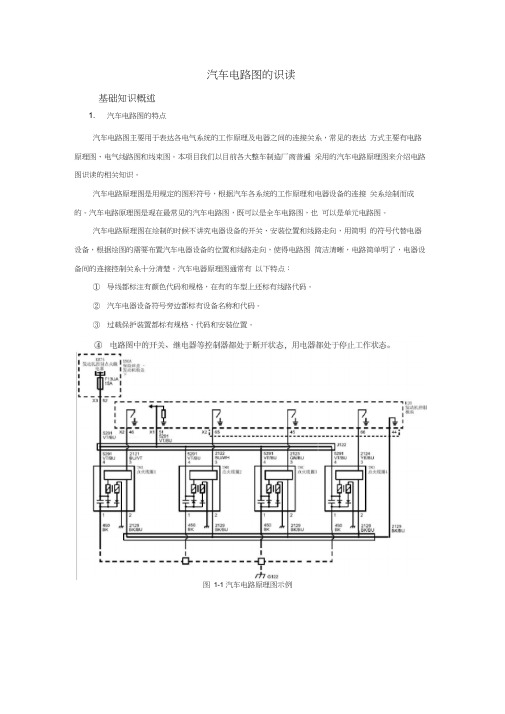

汽车电路图的识读一、基础知识概述1.汽车电路图的特点汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达方式主要有电路原理图、电气线路图和线束图。

本项目我们以目前各大整车制造厂商普遍采用的汽车电路原理图来介绍电路图识读的相关知识。

汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。

汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。

汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。

汽车电器原理图通常有以下特点：①导线都标注有颜色代码和规格，在有的车型上还标有线路代码。

②汽车电器设备符号旁边都标有设备名称和代码。

③过载保护装置都标有规格、代码和安装位置。

④电路图中的开关、继电器等控制器都处于断开状态，用电器都处于停止工作状态。

图1-1 汽车电路原理图示例2.汽车电气符号要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。

下表是通用车系常用电气示意图符号及其说明：表1-1 通用车系常用电气示意图符号及其说明3.汽车电路导线标注在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。

下表是通用别克车系的电路图导线颜色代号：表1-2 别克车系电路图导线颜色代号注：如果导线的颜色代号为“XX/”格式，则表示此导线为单一主色导线；如果其颜色代号为“XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代表辅色，例如“BK/GY”即表示该导线的主色为黑色，辅色为灰色。

此外，通用别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。

汽车电路原理图识读步骤与方法明晰汽车电路图是分析、排除汽车电路故障的基础，汽车电路原理图通常作为讨论或维修时所用到的汽车电路图，维修人员能够正确地识读汽车电路原理图已成为一项必备技能。

标签：汽车电路；原理图；识读步骤一、汽车电路原理图汽车电路原理图是汽车电气技术中使用非常广泛的一种重要电路简图，为汽车电气系统故障的检测与维修提供信息，为绘制接线图提供依据，其主要分为整车电路原理图和局部电路原理图。

（一）整车电路原理图。

整车电路图的设计初衷在于整体把握全车电路，即在汽车生产与日常使用与维护过程中，需要找到一条完整的导线回路，以便确定故障所在位置。

对于多点故障分析，有必要将部分关键电路在整车电路中的位置及与之相关联的电路始末全部在一张图中表达出来。

整车电路图具有完整性，由若干个互相关联的局部电路图组成，各局部电路相互并联，连接点一般保持原位，元器件的接线一般与实际接线一致。

整车电路图强调工作原理，简化电器元件，通常使用图形符号，与接线图有很大区别，既突出重点和难点，又繁简适当。

（二）局部电路原理图。

局部电路图是整车电路图的一部分，生产厂商直接从整车电路图中抽离出需要研究的部分电路，并对关键部件进行放大绘制并加以说明。

局部电路图电器设备少，所用图幅小，各部件间的相互连接关系看起来简单明了，识读容易。

二、汽车电路原理图识读步骤与方法掌握汽车电路图的方法与识图步骤能够帮助快速加深和完善针对汽车电路原理图的认识层次，建立识图能力，进而读懂各车系的电路原理图。

（一）由简到繁整体把握1.认真阅读图注及各种文件说明。

各大生产厂商在汽车使用手册中会对全车电路图进行说明，包括编写形式、导线代号、熔断器与继电器盒、中央配电盒说明等。

这部分内容相对简单但又十分重要，是我们识图的基础。

通过阅读图注及各种文件说明，了解电路图的名称、技术规范、明确图形符号的含义，建立元器件和图形符号一一对应的关系。

2.熟悉电器元件及其配线。

电器元件是可以看作是汽车电路中的功能性节点，越熟悉电器元件对识图的帮助就越大。

汽车电路图（原理图、线束图、定位图）的识读方法汽车电路原理图的识读方法（1）掌握汽车电气设备的结构与工作原理掌握汽车电路原理图中电气设备的结构及工作原理是识读电路原理图的基础。

在掌握电路原理图中电气设备的结构及工作原理后再去分析电路原理图中各电气设备的连接关系，读懂汽车电路原理图也就变得相对比较容易。

（2）牢记汽车电气设备符号汽车电路原理图是通过电气设备符号代替电气设备来表现电气设备结构及电气设备间关系的，所以牢记汽车电气设备符号是读懂汽车电路原理图所必需的。

（3）判断汽车电路原理图的类型根据汽车电气系统的工作原理可将汽车电路原理图分为电控电路原理图与非电控电路原理图。

如果是电控电路原理图，则可以电控单元为核心将电路原理图分为四部分，即电控单元信号输入电路、执行器工作电路、电控单元电源电路以及其他电气设备电路。

如果是非电控电路原理图，则可从用电器入手，然后根据用电器找出控制器。

如果控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。

应当注意继电器有时不止控制一个用电器，这时应对电路加以区分。

在电路图中无论是继电器还是控制开关均处于断开停止工作状态。

（4）利用用电器回路原则汽车上的用电器都必须在蓄电池正、负极之间构成完整的闭合回路才能工作。

可以通过此原则从用电器入手来对汽车电路进行分析。

（5）注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线均具有共同作用，如可以是电源线、接地线以及信号线等。

在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有作用（如电源线），则其他导线均具有该作用（都是电源线）。

尤其是在由电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路十分常见。

传感器经常共用电源线、接地线，但是绝不会共用信号线。

执行器会共用电源线、接地线甚至控制线。

在阅读分析带有电控单元的电路时应十分注意。

（6）运用排除法来确定电路的作用在分析电路图，尤其是带有电控单元的电路图时，往往需要确定某条电路的作用。
