《构建中小型企业网络项目实战》课程教学案例办公局域网组建方案一、系统概述企业办公网络建设的前提在于应用信息技术,信息资源,系统科学,管理科学,行为科学等先进的科学技术,不断使人们的办公业务借助于各种办公设施（主要是指计算机）以达到对企业内部工作的统一管理。
中小型企业办公网目前存在很多的问题,主要集中在资料统筹管理,财务资料安全性和内部与Internet的连接上。
一般中小型企业的资料以被录入到微机中,但在资料打印、文件共享、应收账目查询、库存查询、连接到Internet等方面缺乏功能模块的支持。
针对此类情况进行如下网络设计以解决目前遇到的问题。
二、建网目标根据系统要求此网络将具备以下特点1、灵活性。
各种部件可以根据用户需要自由安放,即不受物理位置和设备类型的局限,但总体采用综合布线方案。
2、独立性。
有清晰合理的层次结构便于维护,各个子系统之间相互联接的同时又不影响其它子系统的正常使用。
3、高扩展性。
用户可增加硬件设备,无论各硬件设备技术如何发展,都能很方便的连接到系统中去。
4、先进性。
综合布线系统适应广泛的数据通信和应用，从而保护用户在线缆及网络系统上的投资。
5、模块化。
在布线系统中除去敷设在建筑物内的线缆外其余各接插部件都是模块化部件,方便管理和使用。
7、开放性。
保证系统良好开放性能够和其它网络互联；8、兼容性。
采用综合布线方案。
可支持保安系统，电话系统,计算机数据系统,会议电视,监视电视等。
三、网络结构分析选型构建中小型网络的第一步是设计网络基本结构，即根据企业的硬件基础和客户应用需求,选择合适的网络操作系统和拓扑结构。
为使网络规划经得起考验,在规划中应对网络协议,软硬件体系等核心因素做充分论证。
建网方向面向应用，充分利用现有资源,结合应用和需要的变化,制定相应的方案。
目前,应用比较广泛的中小型网主要有对等网和采用Client/Server模式的网络（简称Client/Server网）。
1、对等网络对等网不需要专用的服务器,网络中的每台机器既是服务器也是工作站,所以又称点对点网络（PeerTOPeer）。

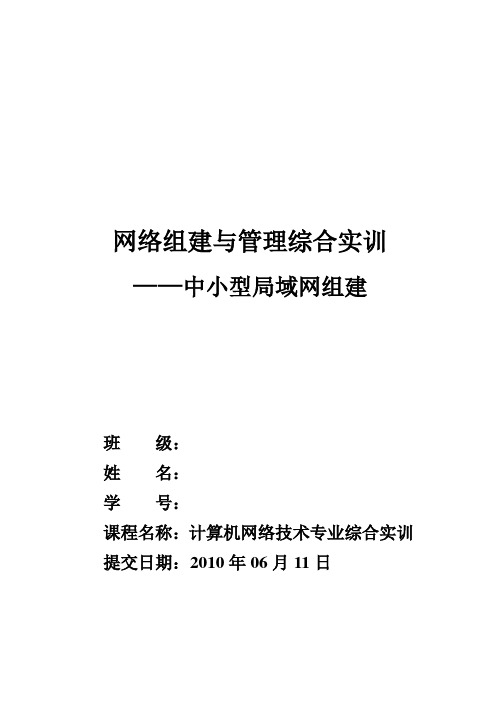

网络组建与管理综合实训——中小型局域网组建班级：姓名：学号：课程名称：计算机网络技术专业综合实训提交日期：2010年06月11日概要培养学生系统、完整具体地解决实际问题的职业综合能力，具体收集信息、制定计划、实施计划和自我评价的能力，锻炼团队工作的能力，学生经历综合实训完整的工作过程，掌握实际网络项目的“建网、管网、用网”核心能力和关键能力。
目录前言 (4)第一章网络需求分析 (5)1.1 局域网的概念与发展 (5)1.2 网吧的特点 (7)1.3 网吧需求分析 (8)第二章网络设计方案 (10)2.1 设计方案 (10)2.2 所选网络拓扑图 (13)第三章网络设备选择及工程造价 (14)3.1著名网络设备生产厂家一览 (14)3.2 所选交换机设备与参数 (15)3.3 所选路由器设备及参数 (19)3.4 所选服务器设备及参数 (21)3.5 客户机配置与参数 (23)3.6 物品设备造价清单 (24)第四章路由器组建网络 (25)4.1 路由器设置 (25)4.2 网吧组网的具体安装步骤 (28)第五章网络测试 (30)5．1 PING命令详解 (30)5.2 IPCONFIG命令详解 (33)第六章网络应用 (37)6.1 网络共享设置 (37)6.2 常用软件的使用 (46)结论 (49)致谢 (50)参考资料 (51)前言本实训项目通过局域网总体方案设计、选择网吧进行局域网组建、进行网吧组建需求分析、编写网吧组建方案、绘制网吧组建拓扑图，流程图绘制设计网络过程、选择设备、进行工程造价性价比比较、安装、测试设备、连接对等网、进行局域网组建调试、安装操作系统、设置文件夹共享、上机联网调试，解决出现的问题。
本报告以局域网组建实训项目为载体，对实训项目中用到的软硬件主要技术、主要设备特性进行阐述。
第一章网络需求分析1.1 局域网的概念与发展局域网是一种小型网(3至50个节点)，通常布置在一个公司(或组织)的办公区域内。
一、实习单位********公司二、实习名称中小型局域网的组建三、实习目的通过对给定的组网需求和现有网络设备进行规划，设计出网络拓扑图、ip地址的划分、具体设备配置等操作来达到熟悉并掌握各相关网络协议原理及通信过程；经过本次实验能对综合布线的一般流程有所了解，熟悉各类型网络通信设备的配置；能分析和解决在数据通信过程中出现的常见故障。
四、实习内容1、标书制作要真正的了解网络工程的全流程，就必须从标书的制作过程开始，而标书又分为技术型标书和商务型标书。
本次实习主要是针对技术型标书的制作，制作之前应该将用户的需要以清单的形式列出，然后考虑各方面的因素。
包括成本、技术可行性、设备的性价比等。
而且标书的制作一般是分多套方案，供用户在其中选择。
由于本次实习所要实现的局域网，需求分析已经事先完成，所以直接进入标书制作阶段。
标书制作过程中，应包含以下内容：工程概述、项目目标及预期时间、公司现状、布线设计（信息点的布置、管线设计、配线管理系统、）、网络系统设计（IP地址分配、设备厂商及型号的选定）等内容。
一般还得给出两套方案，供客户进行选择。
2、相关设备选型路由器：RG-R2632 1台(边界)2个10/100M快速以太口, 2个高速同步口, 1个Console端口, 1个AUX端口。
路由器：RG-R1762 2台24端口10/100M自适应端口，4个SFP接口，4个复用的10/100/1000M电口。
三层交换机: RG-S3760-24 1台2个10/100M快速以太口,2个高速同步口,1个Console端口,1个AUX端口,内部AIM插槽。
二层交换机: RG-S2126S 21台24端口10/100自适应，2个扩展插槽。
3、布线设计网络中心机房采用双路高压供电，供电容量为800KVA。
双路冗余(1+1)UPS电源、超大功率的备份，从而保障充足、持续的电力供应。
网络中心设备对温度和空气湿度有一定的要求，由于条件限制，网络中心没有采用中央空调，而是采用了两个柜式空调，不过温、湿度调节能力和空气滤清和空气交换功能，有效、最可靠的恒温恒湿控制，还是能为服务器和网络交换设备提供一个可靠的环境。
中小型网络构建实训指导书1. 实训背景网络已经成为现代社会的基本设施之一，而中小企业也需要构建自己的网络，以便更好地服务其客户，提高效率。
为了帮助中小企业进行网络构建，本实训课程将介绍网络的基础知识，并提供实际操作指导，以帮助学员掌握网络构建技能。
2. 实训目标1.了解网络的基础知识，包括网络拓扑结构、IP地址段划分、路由器配置等。
2.能够使用 switch 配置交换机，包括 VLAN 的创建、端口配置等。
3.能够使用 router 配置路由器，包括静态路由的配置、安全配置等。
4.能够使用 firewall 配置防火墙，包括访问控制列表（ACL）、VPN 的配置等。
5.能够排除网络故障，包括 ping、tracert 命令的使用等。
3. 实训内容3.1 网络拓扑结构的设计在开始网络构建前，需要先设计网络拓扑结构，包括各网络设备的放置位置、设备之间的连接方式。
通常情况下，中小企业需要考虑网络的可维护性、可扩展性、安全性等因素，才能设计出最优的网络拓扑结构。
3.2 IP 地址段划分在网络构建过程中，需要考虑 IP 地址的划分。
常见的划分方法是使用子网掩码的方式，将一个 IP 地址段分割成多个子网。
在划分 IP 地址时需要考虑网络规模、设备数量、网络性能等因素。
3.3 switch 的配置switch 是局域网内的核心设备之一，它可以将不同端口的数据包按照 VLAN 进行转发。
在 switch 的配置中，需要考虑 VLAN 的创建、端口配置等因素。
3.4 router 的配置router 是将不同网络互联的设备，负责在不同网络之间进行数据包转发。
在router 的配置中，需要考虑静态路由的配置、安全配置等因素。
3.5 firewall 的配置firewall 是保护网络安全的关键设备之一。
在 firewall 的配置中，需要考虑访问控制列表（ACL）、VPN 的配置等因素，以确保网络的安全性。
3.6 网络故障排除网络故障排除是网络运维工作中非常重要的一部分。
实验八中小型网络综合案例1.实验目的（1）熟练掌握中小型局域网地址规划能力。
（2）熟悉各种典型的常见网络管理配置。
（3）熟练掌握帧中继的配置。
（4）熟练掌握OSPF在当前典型局域网的配置与应用。
（5）熟练掌握ACL安全访问策略在网络中的应用。
2.场景描述某公司下含A、B两个子公司，C为公司总部。
A、B、C三个公司通过帧中继技术实现公司间的通信，C_BR为公司总部的边界路由。
三个公司访问外网必须通过C_BR。
为了使公司安全、高效的运转，公司提出以下需求：（1）所有三层设备运行OSPF路由协议。
C_BR向A、B、C三个公司注入一条默认路由，并在访问外网时做NAT地址转换。
（2）A公司分配192.168.1.0\24的网络，B公司分配192.168.2.0/24的网络，C公司分配192.168.3.0/24的网络，C总部同时申请一块125.10.10.0/24的地址空间。
（3）A公司为了方便管理，在所有的交换设备上运行VTP，且划分4个vlan，客户不受地址位置的限制。
地址分配采用DHCP（有A_MS完成）。
A_WWW_DNS充当A公司的WWW服务器和DNS。
（4）B公司网络情况如下：满足移动客户较多的情况，搭建了无线网络。
B_WWW_DNS充当B公司的WWW服务器和DNS。
为了安全，B公司仅供B公司内部访问。
（5）C公司网络情况如下：搭建了服务群，其中C_WWW_DNS充当WWW服务器和DNS。
C_WWW_A仅供A公司访问, C_WWW_B仅供B公司访问。
（6）C中的admin可以对各公司的三层设备进行远程管理。
（7）请自行分配地址和网络划分。
3.实验环境和网络拓扑4.实验步骤（1）地址规划A_MS 地址规划表A_MS接口vlan ipVlan1 10.0.0.2/30F0/2 trunkF0/3 trunkVlan 10 192.168.1.1/26 Vlan 20 192.168.1.65/26 Vlan 30 192.168.1.129/26 Vlan 40 192.168.1.193/26 A_R地址规划表A_R接口ip DLCIS0/1/0 202.196.32.2/30 201F0/0 10.0.0.1/30B_R 地址规划表B_R接口ip DLCIS0/1/0 202.196.32.6/30 301F0/0 10.0.0.5/30B_MS地址规划表B_MS接口VLAN IPVLAN 10 192.168.2.1/25 VLAN 20 192.168.2.129/25 VLAN 1 10.0.0.6/30C_R 地址规划表C_R接口IP DLCIS0/1/0.102 202.196.32.1/30 102S0/1/0.103 202.196.32.5/30 103F0/0 10.0.0.13/30C_MS地址规划表C_MS接口VLAN IPVLAN 30 192.168.3.1/25 VLAN 40 192.168.3.129/25 VLAN 10 10.0.0.10/30 VLAN 20 10.0.0.13/30（2）A、B、C三个公司通过帧中继技术实现公司间的通信。
网络组建与管理综合技能实训-中小型局域网组建与管理（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）网络组建与管理综合技能实训—中小型局域网组建与管理姓名：学号：指导老师：课程名称：网络组建与管理综合技能实训——中小型局域网组建与管理提交日期：2021年3月16日目录目录 (1)前言 (2)1.1确定中小网络规模 (3)1.2确定网络拓扑 (3)第二章网络总体方案设计 (3)2.1 网络拓扑图 (3)2.2 所用网络设备功能 (4)第三章制作网线 (4)3.1制作网线过程 (4)3.2使用测线仪测试网线 (7)第四章设计网络拓扑结构 (9)4.2 确定网络拓扑 (9)4.3 计算机名设置 (11)4.4 两种方法共享文件夹、打印机的设置：经典/仅来宾 (12)4.5 四种方法访问共享文件夹、打印机 (14)4.6 DFS设置、访问 (18)第五章 IP地址分配管理 (17)5.1 IP地址的分配 (17)5.2 子网划分的方法 (18)5.3 划分子网实例 (18)5.4安装DHCP、DHCP作用域 (18)5.5 ipconfig检查客户端 (20)第六章 windows XP安装 (20)6.1 准备工作 (20)6.2 设置用光盘启动系统 (21)6.3 正式安装 (22)第七章路由器设置 (25)实训体会 (31)前言《网络组建与管理实训》是计算机网络技术专业技术平台课上的一门重要的综合性项目课程。
通过本课程的学习，培养学生深入认识和使用计算机网络，并利用计算机网络处理和解决实际问题的能力。
培养学生协作学习、团队协助精神的素质。
培养学生使用Visio软件绘制网络拓扑图能力，选择路由器、交换机、服务器等网络硬件设备组建中小型企业网络能力，用路由器、交换机组建网络的能力，网络管理能力。
通过本综合性项目课程的学习，让学生学习并培养自己完成一个本职业技术领域基于Windows Server网络操作系统的典型工作任务的完整工作过程所需要的方法能力与社会能力，养成良好自觉地职业习惯与素养。
典型中小型企业网络规划案例1.前言网络对于中小型企业来说，既是业务发展和提高效率的必要工具，也是数据安全和信息交流的保障。
因此，在中小型企业网络规划中，需要注重选择合适的网络设备和技术，以满足企业的业务需求和预算限制。
下面将以一个典型的中小型企业网络规划案例为例，详细介绍网络规划的过程和步骤。
2.案例背景中小型企业，拥有约100名员工，经营范围涵盖销售、采购和仓储等方面。
目前企业正处于快速发展阶段，员工数量和业务量都在不断增加。
由于原有网络设备老化且无法满足日益增长的需求，企业决定进行网络设备的升级和网络规划。
3.网络规划步骤(1)定义需求首先，需要明确企业的网络需求和目标。
考虑到企业的规模、预算和未来发展计划，可以确定以下需求：-提供稳定可靠的有线和无线网络连接，以满足员工的日常办公需求；-支持分支机构之间的远程访问和数据共享；-提供足够的带宽，以支持企业日益增长的业务量；-提供强大的网络安全功能，保护企业的数据和隐私。
(2)网络拓扑设计在确定需求后，可以开始设计网络拓扑结构。
对于中小型企业来说，通常选择三层结构，即核心交换机、接入交换机和终端设备。
核心交换机是网络的中枢，负责处理网络流量、路由和数据转发。
接入交换机则负责将数据从核心交换机分发给终端设备，并将来自终端设备的数据汇集到核心交换机。
在本案例中，可以使用一台高性能的核心交换机，连接多台接入交换机，再将数据分发给终端设备。
核心交换机和接入交换机之间可以使用纤维光缆连接，以提供更高的传输速度和可靠性。
(3)网络设备选择选择适合企业需求的网络设备至关重要。
在本案例中，可以选择具有以下功能和特点的网络设备：-核心交换机：选择具有高性能和可靠性的设备，并支持IPv6和VLAN等功能；-无线AP：选择能够提供稳定无线信号覆盖和强大的安全保护功能的设备；-防火墙：选择具备防止网络攻击和数据泄露的功能，同时支持流量监控和IP过滤等功能。
(4)网络安全设置中小型企业同样面临各种网络安全威胁，因此，在网络规划中需要重视网络安全设置。
中小型局域网规划与组建实训报告一、引言近年来，随着信息技术的飞速发展，中小型企业对于建立稳定、高效的局域网的需求越来越迫切。
本实训报告旨在探讨中小型局域网规划与组建的方法与步骤，以帮助企业实现信息化管理的目标。
二、规划过程1. 需求分析在规划中小型局域网之前，需对企业的信息化需求进行全面深入的调研和分析。
通过与企业相关部门的沟通，了解到企业需要实现以下目标：提高工作效率、加强信息共享、改善网络安全性。
2. 网络拓扑结构设计在进行网络拓扑结构的设计时，要根据企业规模、网络设备数量和布局等因素进行合理的规划。
典型的拓扑结构包括总线型、星型、环型和网状型等。
在本次实训中，我们选择了星型拓扑结构，因其具有简单、稳定、扩展性强的特点。
3. IP地址规划IP地址规划是中小型局域网规划的重要一环。
需要根据企业的需求和网络拓扑结构，制定出合理的IP地址分配方案。
通常情况下，我们会将局域网内的设备划分为子网，并为每个设备分配唯一的IP地址，以实现设备之间的互通。
4. 网络设备选型在规划中小型局域网时，需要根据企业的需求和预算情况来选购合适的网络设备。
网络设备包括路由器、交换机、网关等。
在选购时，需要重点考虑设备的性能、可靠性、安全性和扩展性等指标。
5. 网络安全规划网络安全是中小型局域网规划中至关重要的一环。
在实际操作中，我们需要制定合理的网络安全策略，包括防火墙设置、入侵检测和防范策略、访问控制策略等，以保障企业的网络系统不受到恶意攻击和数据泄露的威胁。
三、组建实施过程1. 网络设备安装配置在选购合适的网络设备后，需要进行设备的安装和配置工作。
这包括设置设备的基本参数、网络连接和端口转发等。
同时，也需要为网络设备进行固件升级和安全设置，以提升网络的性能和安全性。
2. IP地址分配根据之前制定的IP地址规划方案，将预留的IP地址按照设备和子网进行分配。
确保每个设备拥有唯一的IP地址，并且能够实现设备之间的正常通信。
