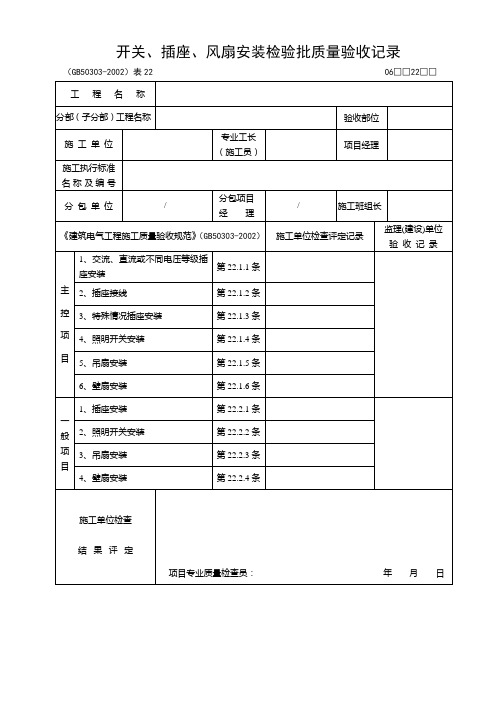

开关、插座、风扇安装检验批质量验收记录（GB50303-2002）表22 06□□22□□台州市建筑工程质量管理协会监制22 开关、插座、风扇安装22.1 主控项目22.1 .1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
22.1.2 插座接线应符合下列规定：1、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2、单相三孔、三相四孔及三相互孔插座的接地（PE）或接零（PEN）线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座，接线的相序一致。
3、接地（PE）或接零（PEN）线在插座间不串联连接。
22.1.3特殊情况下插座安装应符合下列规定：1、当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2、潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
22.1.4 照明开关安装应符合下列规定：1、同一建筑物、构筑物的开关应采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2、相线经开关控制；民用住宅无软线引至床边的床头开关。
22.1.5 吊扇安装应符合下列规定：1、吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠；2、吊扇扇叶距地高度不小于2.5m；3、吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4、吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全紧固；5、吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
22.1.6 壁扇安装应符合下列规定：1、壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。
固定牢固可靠；2、壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
开关插座风扇安装检验批质量验收记录一、项目背景简介：为了确保开关插座风扇的安装质量和产品稳定性，特进行质量验收。
本次验收主要从安装质量、产品功能和性能等方面进行检验，以确保产品能够满足使用需求。
二、验收内容及要求：1.开关插座风扇的安装质量：（1）插座安装是否固定牢固，插座周围是否有松动或变形情况；（2）插座与墙面之间是否留有适当的间隙，避免墙面穿孔对风扇的正常使用产生影响；（3）插座上的开关是否能正常开启和关闭风扇，开关手感是否流畅。
2.开关插座风扇的产品功能和性能：（1）风扇的转速是否符合产品说明书中的参数要求，即高、中、低速档位的风速是否与产品说明书中标明的一致；（2）插座是否能正常供电，插座插入其他家电后能否正常工作；（3）风扇的运行声音是否正常，是否有异常噪音；（4）风扇转动是否平稳，是否有晃动现象。
三、验收流程及结果记录：1.开关插座风扇的安装质量验收流程：（1）检查插座的安装情况，用手摇动插座，检查其稳定性；（2）用电钻在墙面测试插座与插孔的对位情况，并测量插孔与插座之间的间隙；（3）检查开关的开启和关闭情况，用手感受开关手感是否顺畅。
2.开关插座风扇的产品功能和性能验收流程：（1）将风扇插入插座，按照产品说明书中的操作方法，测试不同档位下的风速；（2）将其他家电插入插座，检查插座是否正常供电；（3）开启风扇，听取运行声音，检查是否有异常噪音；（4）观察风扇转动时是否平稳，有无晃动现象。
3.质量验收结果记录：（1）开关插座的安装质量：将结果记录在表格中，如下所示：--------------------------------------------------------插座编号检查结果是否合格--------------------------------------------------------1√合格2√合格3√合格.........---------------------------------------------------------（2）产品功能和性能的验收结果：将结果记录在表格中，如下所示：---------------------------------------------------------档位风速（m/s）是否合格---------------------------------------------------------高速5.0合格中速3.5合格低速2.0合格.........----------------------------------------------------------四、存在问题及处理：在验收过程中，可能会发现一些不符合要求的情况，需要及时处理和改进。
开关、插座、风扇安装检验批质量验收记录表GB50303—2002060408□□说明060408060510主控项目1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
2 插座接线应符合下列规定：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座，接线的相序一致；3）接地（PE）或接零（PEN）线在插座间不串联连接。
3 特殊情况下插座安装应符合下列规定：1）当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2）潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于。
4 照明开关安装应符合下列规定：1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2）相线经开关控制；民用住宅无软线引至床边的床头开关。
5 吊扇安装应符合下列规定：1）吊扇挂钧安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠；2）吊扇扇叶距地高度不小于；3）吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4)吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全紧固；5）吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
6 壁扇安装应符合下列规定：1）壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。
固定牢固可靠；2）壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
一般项目1 插座安装应符合下列规定：1）当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于；2）暗装的插座面板紧贴墙面，四周元缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全；3）车间及试（实）验室的插座安装高度距地面不小于，特殊场所暗装的插座不小于；同一室内插座安装高度一致；4）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。

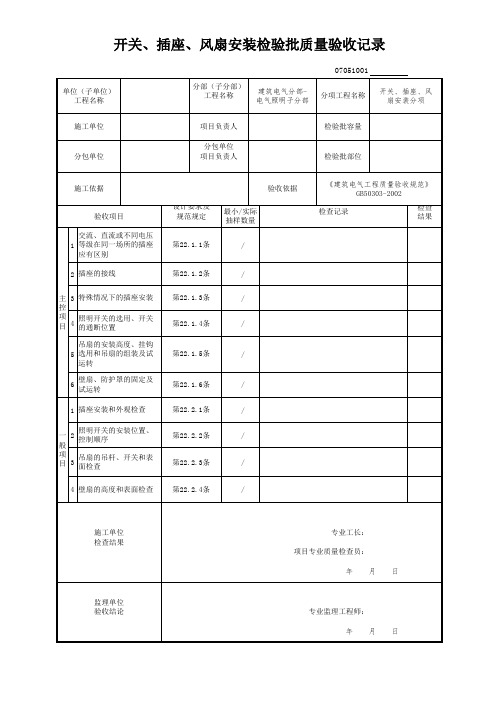

开关、插座、风扇安装检验批质量验收记录表
GB50303-2002
060408
060510 单位 子单位 工程 称
分部 子分部 工程 称验收部位
施工单位 目 理
分包单位分包 目 理
施工执行标准 称及编号
施工质 验收规范规定施工单位检查评定记录监理(建设)单位验收
记录
主控 目1
交流、直流或不 电压等级在 一场所的
插 应 区别
第22.1.1条
2 插 的接线第22.1.2条
3 特殊情况下的插 安装第22.1.3条
4 照明开关的选用、开关的通断位置第22.1.4条5
吊扇的安装高 、挂钩选用和吊扇的组装
及试运转
第22.1.5条6 壁扇、防护罩的固定及试运转第22.1.6条
一般 目1 插 安装和外观检查第22.2.1条
2 照明开关的安装位置、控制 序第22.2.2条
3 吊扇的吊杆、开关和表面检查第22.2.3条
4 壁扇的高 和表面检查第22.2.4条
施工单位检查评定结果
专业工长 施工员 施工班组长
目专业质 检查员：年 日
监理 建设 单位验收结论
监理工程师：
建设单位 目专业技术负责人 年 日。
