员工培训资料污水处理有限公司二〇一一年五月培训目的和内容陆良污水处理厂即将进行生化调试，就地招聘的污水处理厂生产工人对环保及污水处理知识溃乏，为保证污水处理厂顺利运行，提高管理和操作水平，须对生产技术工人进行上岗前的专业技术知识培训。
专业技术知识培训就污水处理厂内进行，主要分为知识讲解和现场讲解示范。
其内容包括厂内污水处理常用专业术语解释，陆良城市污水处理厂概况介绍、工艺流程、各构筑物及设备功能介绍，厂内运行管理及设施设备操要点，厂内生产安全教育、突发性生产事故应急处理，以及厂内组织机构职能等。
通过培训生产工人应熟悉厂内生产情况，了解城市污水处理常识，撑握各自所在岗位相关专业技能，确保污水处理试生产和正式生产后稳定运行。
培训资料目录一、公司简介 (1)二、污水处理知识及常用术语 (1)三、陆良城市污水处理厂简介 (2)四、厂内污水处理工艺流程及平面布置 (2)1、工艺流程 (2)五、各处理单体结构功能及操作要点 (4)1、格栅 (4)2、旋流沉砂池 (5)3、配水渠 (5)4、主反应池——CAST池 (5)5、紫外线消毒 (6)6、排水计量槽 (7)7、污泥浓缩池和储泥池 (7)8、污泥机械脱水间 (7)9、鼓风机房 (8)10、配电间 (8)六、厂内管理组织机构及部门置能 (9)七、污水处理厂运行管理基本要求 (10)八、污水处理厂安全生产基本要求 (10)一、公司简介二、污水处理知识及常用术语废水的来源：废水按其来源可分为生活污水、工业废水和降水。
污水厂污染物指标：是衡量污水被污染程度的指标，常见指标有PH 值、化学需氧量（COD）、生化需氧量（BOD5）、悬浮固体（SS）、溶解氧（DO）、氨氮（NH3－N）、总氮（TN）、总磷（TP）等。
化学需氧量（COD）：是指用强氧化剂使被测废水中有机物进行化学氧化时所消耗的氧量。
常用的氧化剂有高锰酸钾和重铬酸钾，COD数值若未指明使用什么氧化剂，也往往指的是CODcr值。
员工培训材料一、工艺培训（一）、污水处理的基本知识1、城市污水的来源（1）生活污水：指人们日常生活中的排水，经由居住区、公共场所和工厂的厨房、卫生间、浴室及洗衣房等生活设施排出（2）工业废水：是从工业生产中排出的废水（3）降雨径流：是由城市降雨或冰雪融化水形成的2、城市污水处理后的排放和利用（1）排放水体，作为水体的补给水（2）灌溉田地（3）回用（二）、城市污水中的污染物及水质指标1、城市污水中的主要污染物（1）无机污染物（2）有机污染物2、污水的水质指标概念：污水的污染指标是用来衡量水在使用过程中被污染的程度，也称污水的水质指标指标：BOD、COD、SS、PH、总氮、氨氮、凯氏氮、总磷、重金属、微生物指标。
生物化学需氧量（BOD）概念：表示在温度为20℃和有氧的条件下由于好氧微生物分解水中有机物的生物化学需要的氧量，单位为mg/l。
化学需氧量（CODcr）概念：在酸性条件下，用强氧化剂重铬酸钾将污水中有机物氧化为二氧化碳、水所消耗的氧量，用CODcr表示，单位为mg/l。
悬浮物（SS）概念：悬浮固体是水中未溶解的非胶态的固体物质，在条件适宜时可沉淀。
酸碱度（pH值）概念：酸度和碱度是污水的重要污染指标，用pH值来表示。
一般生活污水呈中性或弱碱性，工业污水多呈强酸性或强碱性。
总氮（T-N）、氨氮（NH3-N）、凯氏氮（TKN）总氮：为水中有机氮、氨氮和总氧化氮（亚硝酸氮及硝酸氮之和）的总和氨氮：是水中以NH3和NH4+，形式存在的氮，它是有机氮化物氧化分解的第一步产物凯氏氮：是氨氮和有机氮的总和。
总磷（T-P）概念：是污水中各类有机磷和无机磷的总和，是植物性营养物质，导致缓流水体富营养化的主要物质。
重金属概念：指原子序数在21~83之间的金属或相对密度大于4的金属，其中汞、镉、铬、铅毒性最大。
微生物指标概念：微生物的检测指标有大肠菌群数、大肠菌群指数、病毒及细菌总数（三）、城市污水的处理方法及处理工艺1、污水处理的基本方法（1）物理处理法：利用物理作用分离污水中呈悬浮状态的固体污染物质。
劳动竞赛工艺技能竞赛题库一、填空题1.在细格栅巡视过程中，仔细巡视细格栅进水渠内进水颜色、—气泡—、泡沫、油脂、杂质、温度等指标。
2. 正常情况下，细格栅液位差控制模式设定程序为：栅前后水位差大于200mm 开启细格栅；水位差小于 100mm 的，停止细格栅运行。
时间控制模式设定程序为：每半小时开启10min。
各运行模式下的参数设定可根据进水水质进行确定。
3. 在污水处理厂中，生物处理单元的功能，主要是通过人工强化的措施，控制反应池内的污泥浓度与溶解氧值，利用厌氧菌、好氧菌、—硝化菌、反硝化菌等微生物的吸附降解能力，对污水进行二级处理，去除污水中的有机物、氮、磷、微小颗粒物等。
4.当污水中有大量油物，应减少进水，并增加曝气以保证DO稳定，同时加大回流量，以减少负荷冲击。
5. COD和BOD的关系，用BOD/COD来表征城市污水生化处理的可能性。
一般经5验数值如下：BOD/CODN 0.45 易生化;BOD/CODN 0.30 可生化;BOD/CODV 0.30 难生化。
56.厌氧段DO应控制在0.20以下，缺氧段DO应控制在0.50左右，而好氧段DO应控制在1.0-2.5mg 之间。
7.影响活性污泥法的因素有：BOD负荷率、溶解氧、营养物质、PH、水温、有毒物质。
8.良好的活性污泥具有很强的吸附的能力和良好的沉降能力，活性污泥中生存着各种微生物，构成了复杂的生物相。
9.活性污泥法对进水水质的营养源的要求，必需的氮、磷等营养盐的比例为COD： N： P= 100:5:1 。
10.沉砂池的功能是从污水中分离比重较大的颗粒；如砂子、煤渣等等。
以免这些杂粒影响后续处理构筑物的正常运行。
11.污泥回流系统控制时，正常情况下，每次调整后8小时不再作调整，8小时后再根据MLSS或工艺需求进行调整，直到2000<MLSS<3500mg/L并满足工艺要求。
12.污泥在量筒中30min完成沉降，但上清液仍有较多悬浮颗粒，可能原因:—曝气过量、污泥负荷过高、水力负荷冲击。

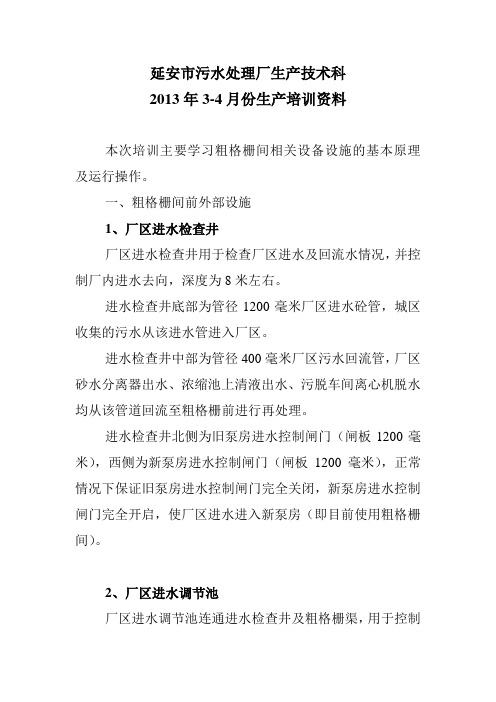

延安市污水处理厂生产技术科2013年3-4月份生产培训资料本次培训主要学习粗格栅间相关设备设施的基本原理及运行操作。
一、粗格栅间前外部设施1、厂区进水检查井厂区进水检查井用于检查厂区进水及回流水情况，并控制厂内进水去向，深度为8米左右。
进水检查井底部为管径1200毫米厂区进水砼管，城区收集的污水从该进水管进入厂区。
进水检查井中部为管径400毫米厂区污水回流管，厂区砂水分离器出水、浓缩池上清液出水、污脱车间离心机脱水均从该管道回流至粗格栅前进行再处理。
进水检查井北侧为旧泵房进水控制闸门（闸板1200毫米），西侧为新泵房进水控制闸门（闸板1200毫米），正常情况下保证旧泵房进水控制闸门完全关闭，新泵房进水控制闸门完全开启，使厂区进水进入新泵房（即目前使用粗格栅间）。
2、厂区进水调节池厂区进水调节池连通进水检查井及粗格栅渠，用于控制粗格栅渠的进水走向，深度为8米左右。
厂区进水调节池北侧为2个进水渠控制闸门（闸板1200毫米），分别对1#、2#粗格栅进水渠进行进水控制。
每周周一对粗格栅渠进水进行切换，以从1#粗格栅进水渠进水切至2#粗格栅进水渠进水为例：①将控制形式由“停”切换至“柜控”（2#进水闸门控制柜）。
②按“开阀”键，闸门上升规定高度（太阳板遮雨棚横梁）后，按“停止”按钮。
③将控制形式由“柜控”切换至停止。
④将1#进水闸门控制柜上的控制形式由“停止”切换至“柜控”。
⑤按“关阀”按钮，闸门下降至规定高度（螺杆与闸门基座上端平行）后，按“停止”按钮关闭。
⑥将控制形式由“柜控”切换至“停”。
注意：闸门操作必须先开后关3、粗格栅机及螺旋输送机粗格栅间现有2台粗格栅机和一台螺旋输送机。
粗格栅作用是去除水中较大漂浮物，并拦截直径大于20mm的杂物，以保证提升系统正常运行。
螺旋输送机的作用是将粗格栅拦截的栅渣输送至垃圾车。
粗格栅规格为B=1400（宽度），N=2.2KW（功率）。
粗格栅共有206排耙齿，每排23个。
浅谈污水处理厂有限空间作业分析和预防对策发布时间：2022-11-29T09:23:54.684Z 来源：《科学与技术》2022年8月15期作者：何伟强[导读] 污水处理厂存在各种各样的有限空间，污水处理厂提升泵何伟强东莞市石鼓污水处理有限公司广东东莞 523000 [摘要]污水处理厂存在各种各样的有限空间，污水处理厂提升泵、推流器和曝气管等设备在有限空间内运行，或多或少存在有限空间作业，通过对有限空间的危险源分级管控，制定有限空间作业的预防措施和对策。
0.引言本文以东莞市某污水处理厂检维修生化池曝气管进行有限空间作业为例，结合当前有限空间安全事故的案例，使用危险源分级管控措施，利用LEC法计算有限空间作业固有风险和现状风险，从而确定管控层级。
使用直接管控措施、安全管控措施、教育培训措施、个体防护措施和应急措施等预防对策。
1.有限空间的定义有限空间是指封闭或部分封闭，进出口较为狭窄有限，未被设计为固定工作场所，自然通风不良，易造成有毒有害、易燃易爆物质积聚或氧含量不足的空间。
2、有限空间作业场所辨识一般污水处理厂存在有限空间:集水间、粗格栅间、提升泵坑、细格栅间、沉沙池、配水井、生化池、储泥池、送水泵坑、各类封闭或通风不良的井（≥1.5 米，含阀门井、污水井、雨水井、吸水井等，可能存在有毒有害、易燃易爆介质的井，不受深度限制）、封闭的管道、污水池、地下管道、自然通风不良的设备间、压力容器、密闭储药池、加药储罐等。
3、LEC法分析有限空间作业通过LEC法对有限空间作业进行分析二、制定有限空间措施和对策2.1、有限空间作业分级管理一级（A）有限空间作业包括：粗格栅间、提升泵房、旋流沉砂池、生化池（带封盖）、回流污泥泵房（带封盖）、剩余污泥泵房（带封盖）、储泥池、储粪池、密闭配水渠、污水井；二级（B）有限空间作业包括：曝气沉砂池、细格栅间、膜格栅间、生化池（不带顶盖）、MSBR池、硝化池、反硝化池、智滤池、磁混凝综合池、配水井、二沉池、污泥浓缩池、药剂池、紫外消毒池、滤布滤池、接触池、二次提升泵房、尾水提升泵房、污泥料仓、储药罐、流量计井、进水涵、消防泵房、雨水井、阀门井、回用水井。
进水粗格栅、污水提升泵及细格栅间房间总尺寸为：L×B×H=10.9×9×7.35m，进水粗细格栅和污水提升泵吸水井土建按2×104m3/d规模设计，设备按2×104m3/d规模安装。
1、粗格栅粗格栅设置于污水提升泵之前，主要的作用是拦截大的污物，以保护污水提升泵不受损害。
设计规模2×104m3/d。
本期工程设2台自动清污的回转式粗格栅，过栅流速0.60m/s，栅条间隙20mm，单台格栅宽0.7m, 格栅安装角度75º，删前水深1.0m。
为了检修方便，在每个进水渠道的前后各设1块手电两用闸板。
清除的栅渣经无轴螺旋输送机输送经压榨机压榨脱水后外运。
粗格栅与无轴螺旋输送机和栅渣压榨机的启停按格栅前后的液位差或时间控制，可自动运行，也可手动运行。
功能：格栅渠道内设置粗格栅，用以去除污水中的粗大飘浮物质，保护水泵不受损坏，并减轻后续处理单元的负荷。
2、提升泵提升泵设计规模2×104m3/d。
本期工程采用4台潜水排污泵，旱季2台工作，雨季4台工作。
泵的性能参数Q=417m3/h，H=12m，N=22Kw。
泵房内设如下检测仪表：超声波液位计1个，温度计1个，PH计1个，其他设备还有2t的电动单梁悬挂起重机1台。
超声波污水提升泵设备类型：无堵塞潜污泵。
控制方式：根据集水池液位，由PLC自动控制，水泵按顺序轮值运行，也可现场手动控制。
潜水泵的安装方式为液下自动耦合式安装。
功能：将粗格栅处理后的污水提升至细格栅渠道。
依靠重力流经后续处理构筑物，最终排至五岳河。
3、细格栅污水通过提升泵后进入旋流沉砂池前的2格渠道上安装细格栅。
设计规模2×104m3/d。
细格栅2台，格栅间隙为3mm，安装角度60度，栅渠宽度0.6m，格栅形式为转鼓式。
在格栅后安装无轴螺旋输送器，用于将栅渣输送到一侧的栅渣斗内。
细格栅控制方式：2台细格栅按时间顺序控制，周期运行，同时根据格栅前后液位差，由PLC自动控制。
延安市污水处理厂生产技术科
2013年4-5月份生产培训资料
本次培训主要学习细格栅间、沉砂池等相关设备设施的基本原理及运行操作。
一、细格栅间
1、格栅的工作原理
格栅的主要作用是将污水中的大块污物拦截出来，否则这些大块污物将堵塞后续单元的机泵或工艺管线。
格栅上的拦截物称为栅渣。
污水在栅前渠道内的流速一般控制在0.4—0.8m/s，经过格栅的流速一般控制在0.6—1.0m/s。
过栅流速不能太大，否则将把本应拦截下来的软性栅渣冲走。
同时，过栅流速也不能太小。
如果过栅流速低于0.6 m/s，栅前渠道内的流速将有可能低于0.4 m/s，污水中粒径较大的砂粒将有可能在栅前渠道内沉积。
污水过栅水头损失即格栅前后水位差增大，说明污水过栅流速增大。
此时，有可能是过栅水量增加，更有可能是格栅局部被堵死。
如过栅水头损失减小，说明过栅流速降低，此时要注意砂在栅前渠道内沉积。
合理地控制过栅流速，能够使格栅最大程度地发挥拦截作用，保持最高的拦截效率。
直观地看，污水过栅越缓慢，拦污效果越好，但当缓慢至砂在栅前渠道及栅下沉积时，过水断面会缩小，反而使流速变大。
污水在长途输送过程中腐化，产生的硫化氢和甲硫醇等恶臭有毒气体将在格栅间大量释放出来。
应在格栅间采取强制通风措施，以保证值班人员的身体健康和减轻硫化氢对设备的腐蚀。
应记录每天发生的栅渣量，用容量或重量均可。
根据栅渣量的变化，可以间接判断格栅的拦污效率。
当栅渣比历史记录减少时，应分析格栅是否运行不正常。
2、细格栅间设备设施
1、进水流量槽
在细格栅渠前安装有进水流量计流量槽，用于测量厂区进水流量。
进水流量在进水在线检测室和中央控制室进行观察和统计。
其基本原理为：固定槽宽1.5米，通过测量通过流量槽时的水位和流速，测算出进水流量。
2、细格栅渠
细格栅间有2条细格栅渠，从东向西依次为2#细格栅渠和1#细格栅渠。
每条细格栅渠有3个控制闸板，分别为进水控制闸板（渠宽1200mm，闸板1380mm），连通控制闸板（渠宽1200mm，闸板1380mm）和出水控制闸板（渠宽800mm，闸板940mm）。
通过控制进水控制闸板，控制细格栅渠进水情况；连通控制闸板和出水控制闸板用于设备设施检修。
3、细格栅机
细格栅间现有细格栅机2台，从东向西依次为2#和1#细格栅机，分别对应2#细格栅渠和1#细格栅渠。
每台细格栅共有耙齿64排，50列。
设备型号：CTH6-1100ｘ1500旋转固液分离机
性能参数：栅宽：B=1500毫米，栅条净距b=5毫米
规格：1100ｘ1500
功率：N=1.1KW
控制方式：手动控制，中央控制室监控，保证24小时连续运行，1用1备，每周切换一次，切换时务必同时切换对应的细格栅进水渠控制阀门。
4、螺旋输送机
操作人员要及时进行巡视，根据栅渣量大小及时开启细格栅间螺旋输送机，当栅渣量达到输送机输送槽二分之一至三分之二高度时，须开启螺旋输送机进行排渣。
每日交接班前，必须进行排渣及清运。
5、砂水分离器及吸砂泵
细格栅间现有砂水分离器2台，从东向西依次为1#砂水分离器和2#砂水分离器。
砂水分离器的作用是将旋流沉砂池沉积的比重较大的砂粒通过内置输送机进行去除，上清液回流至粗格栅前重新进行处理。
设备类型：砂水分离机
设备型号：SLF—260
处理量：15 t/h
输送长度：3.9 m
性能参数：升角22O，功率P=0.75kw
细格栅间现有吸砂泵2台，从东向西依次为1#吸砂泵和2#吸砂泵。
吸砂泵型号为：100GW60-10，功率N=4KW
电机型号：Y2-112M-4 ，转速1435r/min 应加强对砂水分离器的巡视，防止砂水分离器堵塞。
吸砂泵后进水控制阀门应保证完全开启，吸砂泵前进水控制阀门应开启至适当大小，发现出水异常，应及时调控吸砂泵前的进水控制阀门，加大进水量，同时开启吸砂泵，避免砂水分离器堵塞。
每隔6小时，开启吸砂泵1次，2台同时开启，每次开启15分钟。
3、进水在线监测室
进水在线监测室位于细格栅间二层，用于监测厂区进水水质。
内部主要设备有：
COD自动分析监测仪（型号为DL20001ACOD，南京德林环保仪器有限公司生产，测试方法为流动注射分析法）；
NH3-N自动分析监测仪（型号为DL2003型，南京德林环保仪器有限公司生产，测试方法为酸碱指示比色法）；
流量计（型号为WL-1A1，北京九波声波科技有限公司生产，测试方法为超声波法）；
PH自动在线监测仪型号为PHG-206，上海博取仪器有限公司生产，测试方法为电极法）
数据采集仪（型号为CTDR-2-G，西安迅腾科技有限责任公司生产，用于向国家及省市环保部门进行数据实时传输）；
进水在线监测室外有储水罐一个，每日9时，治水车间工作人员对储水罐进行放水，切勿完全放完，水位放至污水泵刚露出水泵头即可。
进水在线监测室保证空调24小时运行，室温保证在22—25摄氏度。
4、旋流沉砂池
细格栅间出水流入旋流沉砂池，现有旋流沉砂池2个，从东向西依次为1#旋流沉砂池和2#旋流沉砂池，对应的设备为1#旋流搅拌器和2#旋流搅拌器。
旋流搅拌器：功率N=1.5KW。
电机型号：Y2-90L-4 ,转速1390 r/min
保证2台旋流搅拌器24小时连续运行。
旋流沉砂池底部各1个出水控制阀门除检修外应保证完全开启。
5、沉砂池工作原理
砂是指城市污水中比重比较大，易沉淀分离下来的一些颗粒物质，要包括无机性的砂粒、砾石和少量的较重有机性的颗粒，如果核皮、骨条、种粒等。
在上述颗粒物质的表面还附着着一些粘性物质，这些粘性有机物质是极易腐败的污泥。
污水中砂如不去除，会在后续处理单元或渠道内沉积，并使设备过磨损。
沉砂池是采用物理原理将砂从污水中分离出来的一个预处理单元。
在沉砂池沉下来的沉砂需要及时清除，沉砂中的有机物较多，需要进行砂水分离。
直接决定砂粒沉降的工艺参数是污水在沉砂池内的旋转速度和旋转圈数。
粒径越小的砂粒，要沉淀下来一般需要较大旋流速度，直径0.2mm、密度2.65的砂粒要沉淀下来，需要维持0.3m/s 左右的旋流速度。
旋流速度也不能太大，否则沉下的砂粒将重新泛起。
排砂操作重点要根据沉砂量的多少及变化规律，合理地按排排砂次数，保证及时排砂。
如排砂间隙过长会堵塞砂泵，排砂间隙太短会使排砂量增大。
在沉砂池除砂效率稳定的前提下，砂量及粒径大小主要取决于上游排水系统的情况，如排水系统是合流制还是分流制。
路面冬季风化程度、污水管被侵蚀的程度（由于冲刷和硫化氢腐蚀）、排水系统
是否有明渠直接汇入（沿渠砂土会直接进入）、排水范围内是否有太多的施工工地、排水系统内工业废水的比例、服务面积内居民的生活习惯（如北方洗菜泥砂多，南方洗菜泥砂少）等等。
运转人员应考虑这些因素，认真摸索总结本厂砂量的变化规律。
对合流制排水系统，下雨时的砂量要比平时大得多，一方面是由于雨水带入较多砂量，另一方面平时沉积在管道内的砂将由于流速的增大而一并冲入污水处理厂。
因此，下雨时应增加排砂次数，或连续排砂。
沉砂池也是处理厂内恶臭污染较严重的一个单元，污水中的硫化氢和硫醇类恶臭物质逸入空气中。
在池上操作或停留一般不应时间太长，否则恶臭类物质会麻痹神经，使身体失去平衡，严重时人会溺入水中。
预处理过程就去除污染物质而言，可能不起关键作用，但预处理对于保证整个处理厂的正常运转则是至关重要的。
运行人员不能认为只要设备运转正常，池内不积砂，预处理就算正常，而不进行有效的工艺控制，也不认真评价本厂预处理单元的运转效果，如格栅的截污效率如何，从格栅流走了多少栅渣，沉砂池除砂效果如何，多少砂粒随水流走等。
栅渣进入二沉池将使浮渣增加，挂在出水堰板上影响出水均匀。
从沉砂池流走的砂粒太多，砂粒有可能在配水渠道内沉积，影响配水均匀。
砂粒进入氧化沟，在池底沉积，减少有效容积。
影响处理效果。
极易从格栅流走的是一些破布条、
塑料袋等杂物，这些杂物进入浓缩池后将在浓缩机栅条上缠绕，增加阻力，并影响浓缩效果，将在上清夜出流堰板上缠绕，影响出水均匀，还将堵塞排泥管路或排泥泵。
大量沉砂进入浓缩池将可能堵塞排泥管路，使排泥泵过度磨损。
砂进入带式压滤脱水机将大大降低污泥成饼率，并使滤布过度磨损。
细格栅间因水汽腐蚀严重，每月至少对其中的进出水闸门加油、清洁保养、每年定期油漆大保养、对机械设备每次交班时要检查其性能，保证随时都能正常运转。
