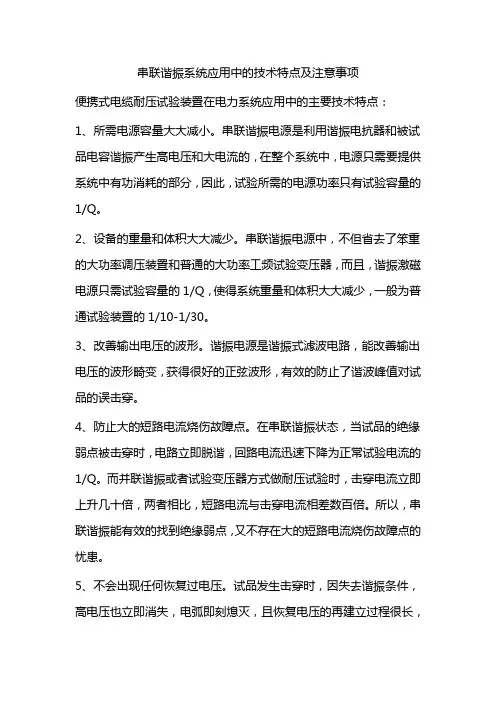

串联谐振系统应用中的技术特点及注意事项便携式电缆耐压试验装置在电力系统应用中的主要技术特点：1、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。

试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

串联谐振选购时注意事项：第一，看重它的测量精准度如何，自己既然想要选择串联谐振对工厂设备的电阻电压问题进行检测，肯定来就想能够得出非常精准的数据，在接下来解决设备问题时能够提供非常好的数据参考，知道自己的设备到底出现了什么问题，以及源该如何去解决，也能够在很短的时间之内恢复工厂生产工序不会影响工厂的正常生产秩序，给工厂带来任何的损失。

那么大家在选择串联谐振之前可以去厂家了解一下各个不同2113款号的串联谐振测量精准度如何，是否有误差，误差又有多大，能够将这一问题了解清楚之后自然可以知道哪一款串联谐振比较适合自己去选择，而且在测量时能够节约更多的测量时间。

串联谐振试验装置使用注意事项
串联谐振试验装置使用注意事项：
(1)在使用串联谐振装置电压电阻测试之前，请根据试验程序对测试产品的绝缘电阻进行测量，并在进入下一阶段电压测试之前，确保测试产品符合相关的绝缘要求。

(2)在使用串联谐振装置进行耐压试验和启动装置之前，请重新检查连接是否正确，例如：励磁变压器的输出电压通过接地牵引电缆连接到下电抗器的下端;上高压输出线上部电抗器应尽可能远离补偿电容器
和分压器。

不要靠近地面或周围物体，以防止高压电线向地面和物体放电，因为你犯的每一个小错误，都会对设备和人员造成不可挽回的损害，而且每次你改正一个错误，对于现场人员和设备的安全，都是非常宝贵的;
(3)由于人员和设备的安全，对设备的对接要求很高。

变电站接地网连接时，应对接地桩、开关柜本体、变压器外壳污垢、铁锈、油漆等进行预处理，确保接地线与接地装置有效连接。

现场作业无接地装置时，可采用长约150cm的金属棒，金属棒可埋在地面相对潮湿的地方。

地下不少于120cm，必要时注入适量的水，这将更有效地保证设备可靠接地。

(4)串联谐振设备电源应采用两条消防线路380 V，仪表工作220 V电源消防线路应与380 V消防线路分开，供电线路尽量避免使用焊机等设备，防止干扰，如果使用发电机电源，则零线接地;
(5)尽管我们已经进行了大量的模拟试验或设置了各种保护措施，但样品的放电和仪器过电压保护的返回都会对仪器造成损坏。

然而，在排放过程中存在着许多不同的世界问题，而且现场仪器较多，运输环境和使用环境较差。

因此，强烈建议您采取措施防止交通中的地震和灰尘，并详细阅读应注意的事项。

串联谐振的操作方法以及注意事项华天电力为大家介绍串联谐振正确操作方法介绍如下：
1.电缆试验操作：
注意事项：
（1）10kV电缆耐压装置采用串联谐振；
（2）用于10kV和35kV电缆的耐压试验装置，10kV电缆进行耐压励磁变压器接低端，35kV电缆采用耐压励磁变压器接较；
（3），用于10kV，35kV和110kV电缆：10kV，连接到所述励磁变压器，励磁变压器110kV电缆接触压力的低端35kV电压的电缆;
2.电机耐压试验操作:
注意事项:
（1）串联谐振技术用于控制电机的耐压装置，励磁变压器进行一般接低端；
（2）用于控制电机和电缆的耐压试验装置，电缆进行耐压励磁变压器接低端，电机具有耐压励磁变压器接；
（3）通常，用于电动机耐压的谐振装置与低压电缆兼容。

3. GIS、开关及变压器进行试验方法操作：
注意事项:
（1）串联谐振技术用于控制开关、GIS、变压器的耐压装置，励磁变压器的输出工作电压进行一般具有较高；
（2）用于控制开关、GIS的耐压试验装置，励磁变压器接，变压器进行耐压励磁变压器接低端；
（3）通常，模型兼容的交换到大于连接到下端的谐振装置的电缆，励磁变压器更短的长度;
（4）用于控制开关及较低电容量的试品交流耐压试验时，需要将企业所有电抗器串联在高压系统回路中，可以有效确保实现谐振；
（5）用于控制开关、GIS、变压器的耐压时，需要将电抗器进行串联系统连接，电抗器串联只数按照企业实际的试验工作电压通过确定。

RLC串联谐振电路在电气工程实验中是一个比较困难的实验。

谐振是通过使用固定的RLC值调整电源频率来实现的。

实验目的1、熟悉串联谐振电路的结构与特点，掌握确定谐振点的的实验方法。

2、掌握电路品质因数（电路Q值）的物理意义及其测定方法。

3、理解电源频率变化对电路响应的影响。

学习用实验的方法测试幅频特性曲线。

实验任务（一）基本实验设计一个谐振频率大约9kHz、品质因数Q分别约为9和2的RLC串联谐振电路(其中L为30mH)。

要求：1、根据实验目的要求算出电路的参数、画出电路图。

2、完成Q1约为9、Q2约为2的电路的电流谐振曲线I=f(f)的测试，分别记录谐振点两边各四至五个关键点(包括谐振频率f0、下限频率f1、上限频率f2的测试)，计算通频带宽度BW。

画出谐振曲线。

用实验数据说明谐振时电容两端电压UC与电源电压US之间的关系，根据谐振曲线说明品质因数Q的物理意义以及对曲线的影响。

（二）扩展实验根据上述任务，利用谐振时电路中电流i与电源电压uS同相的特点，用示波器测试的方法，找出谐振点，画出输入电压uS 与输出响应uR的波形，测量谐振时电路的相关参数，并判断此时电路的性质（阻性、感性、容性）实验设备1、信号发生器一台2、RLC串联谐振电路板一套3、交流毫伏表一台4、示波器一只5、细导线若干实验原理1、RLC串联电路。

在上图所示的电路中，当正弦交流信号源uS的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。

对于RLC串联谐振电路，电路的复阻抗Z=R+j[ωL-1/(ωC)] 。

2、串联谐振。

谐振现象是正弦稳态电路的一种特定的工作状态。

当电抗X=ωL-1/(ωC)=0，电路中电流i与电源电压uS同相时，发生串联谐振，这时的频率为串联谐振频率f0，其大小为1/（2π√LC）。

串联谐振时有以下特点：(1) 电抗X=0，电路中电流i与电源电压uS同相。

(2) 阻抗模达到最小，即Z=R，电路中电流有效值I达到最大为I0 。

rlc串联电路谐振条件和谐振频率
RLC串联电路是由电感、电容和电阻组成的电路。

当电路中的电感、电容和电阻的数值达到一定的条件时，电路会出现谐振现象，也就是说，电路中的电流和电压会在一定的频率下达到最大值，这就是RLC谐振。

1. RLC串联电路谐振条件
电路中的电感、电容和电阻的数值以及电路的频率会影响电路的谐振现象。

电感是影响电路谐振频率的重要因素。

当电路中的电感较大时，电路的谐振频率会变低；反之，当电路中的电感较小时，电路的谐振频率会变高。

电阻是影响电路谐振现象的关键因素。

电阻会消耗电路中的能量，使得电路的振幅变小并且振动剧烈程度减弱。

因此，当电阻较大时，电路的谐振频率不仅变小，而且谐振现象减弱。

$$f_0=\frac{1}{2\pi \sqrt{LC}}$$
其中，f0表示谐振频率，L为电感，C为电容。

在RLC串联电路中，根据电路参数的不同，谐振频率可以在几百kHz到几GHz之间。

在同一电路中，谐振频率是一个固定值，并且可以通过调整电感、电容和电阻的数值来改变频率。

因此，在电路设计中，正确选择电路参数可以使得电路在某一频率下会产生谐振现象，达到更好的工作效果。

总之，RLC串联电路的谐振条件和谐振频率是电路设计和选择电路参数时，必须注意的关键因素。

了解这些信息可以帮助我们正确选择适当的电路参数，并在应用中获得理想的工作效果。

电力电缆串联谐振试验方法及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电力电缆串联谐振试验方法及其注意事项电力电缆串联谐振试验是电力系统中对电缆绝缘性能进行检测的重要手段，它能有效地发现电缆的潜在缺陷，确保电力系统的安全运行。

rlc串联谐振电路实验讨论引言：谐振电路是电路中常见的一种特殊电路，它在特定的频率下能够产生共振现象，具有很多实际应用。

本文将以rlc串联谐振电路实验为基础，深入讨论其原理、实验步骤和结果分析，以及谐振电路在实际应用中的一些典型案例。

一、实验原理：rlc串联谐振电路由电阻（R）、电感（L）和电容（C）组成，当电路中的电容和电感的反应达到平衡时，电路中的电流达到最大值，此时称为谐振。

谐振频率可以通过以下公式计算得到：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值。

二、实验步骤：1. 准备实验所需材料，包括电阻、电感、电容、示波器等。

2. 搭建rlc串联谐振电路，将电阻、电感和电容连接起来。

3. 将示波器连接到电路的输出端，用来观察电路中的电压变化情况。

4. 调节信号发生器的频率，逐渐增大频率，观察示波器上的波形变化。

5. 当示波器上的波形幅度达到最大值时，记录下此时的频率，即为谐振频率。

三、实验结果分析：根据实验所得数据，可以计算出谐振频率，并进一步分析电路中的电流和电压变化情况。

在谐振频率处，电路中的电流达到最大值，而电压则达到最小值。

这是因为在谐振频率下，电容和电感的反应互相抵消，使得电路中的电流增大，而电压降低。

通过改变电阻、电感和电容的值，可以对谐振电路进行调节，从而实现对谐振频率和幅度的控制。

这在实际应用中非常有用，例如在无线通信中，可以利用谐振电路来选择特定频率的信号进行放大和传输。

四、谐振电路的应用案例：1. 无线电收音机：无线电收音机中常常使用谐振电路来选择特定频率的无线电信号进行放大和解调。

2. 图像传输：在图像传输中，通过调节谐振电路的频率和幅度，可以实现对图像信号的解码和放大。

3. 无线充电：无线充电技术中，利用谐振电路可以实现对电能的高效传输和接收。

结论：通过rlc串联谐振电路实验，我们深入了解了谐振电路的原理、实验方法和结果分析，并探讨了谐振电路在实际应用中的一些典型案例。

（2）在激励电压（有效值）不变的情况下，回路中的电流/S I U R =为最大值。（3）由于C L 00ω=ω，所以C L U U =，相位相差18。电感上的电压(或电容上的电压与激励电压之比称为品质因数Q，即
D 001/C L S S U L C
U Q U U R R
R
ωω=
====在L和C为定值的条件下，Q值仅决定于回路电阻R的大小。2.电流谐振曲线
ωϕω
=+−
=∠当1
0L C
ωω−
=时，电路处于串联谐振状态谐振角频率为：0ω=
谐振频率为：LC
21
f 0π=
显然，谐振频率仅与电感L、电容C的数值有关，而与电阻R和激励电源的频率无关。当时，电路呈容性，阻抗角0f f <0ϕ<；当时，电路呈感性，阻抗角0f f >0ϕ>。
串联谐振时电路的特点：
（1）由于回路总电抗0C L X 000=ω−ω=，因此，回路总阻抗0Z最小，整个回路相当于一个纯电阻电路，激励电源的电压与回路的响应电流同相位。
回路的响应电流与激励电源的角频率的关系称为电流的幅频特性(表明其关系的图形为串联谐振曲线，表达式为：
2
002S
2
2S
( (
Q R U C
1L (R U I ω
ω−ωω+=
ω−
ω+=
ω
当电路的L和C保持不变时，改变R的大小，可以得出不同Q值时电流的幅频特性曲线（如下图2）。显然，Q值越高，曲线越尖锐，即电路的选择性越高，由此也可以看出Q值的重要性。为了反映一般情况，通常研究电流比0/I I与角频率比0/ωω之间的函数关系，即所谓通用谐振曲线表达式为：
三、实验内容与说明

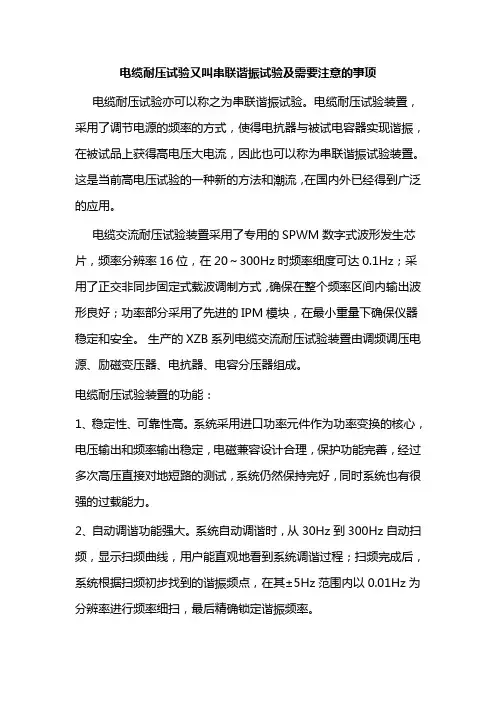

电缆耐压试验又叫串联谐振试验及需要注意的事项电缆耐压试验亦可以称之为串联谐振试验。

电缆耐压试验装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，因此也可以称为串联谐振试验装置。

这是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

电缆交流耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

生产的XZB系列电缆交流耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

电缆耐压试验装置的功能：1、稳定性、可靠性高。

系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2、自动调谐功能强大。

系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

3、支持多种试验模式。

系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

4、系统人机交互界面友好。

试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。

全触摸屏操作及显示，具备试验数据保存和查询功能。

5、保护功能完善。

具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

rlc串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是电工学中常见的一种电路，它由电感器（L）、电容器（C）和电阻器（R）组成。

在特定的频率下，串联谐振电路能够表现出一系列特殊的性质和行为。

本实验旨在通过搭建RLC串联谐振电路并进行实验，进一步研究和探索其特性和应用。

一、实验装置与原理1. 实验装置：本实验所需的装置包括：信号发生器、电感器、电容器、电阻器、示波器、万用表等。

2. 实验原理：RLC串联谐振电路是由电感器、电容器和电阻器依次连接而成。

当电路中的电感、电容和电阻分别为L、C和R时，串联谐振电路的共振频率f0可由以下公式计算得出：f0 = 1 / (2π√(LC))二、实验步骤1. 搭建电路：根据实验要求，按照串联谐振电路的连接方式，将电感器、电容器和电阻器依次连接起来。

2. 调节信号发生器：将信号发生器连接到电路中，调节信号发生器的频率，使之逐渐接近共振频率f0。

3. 观察示波器波形：将示波器连接到电路中，调节示波器的设置，观察电路中的电压波形。

当信号发生器的频率接近共振频率f0时，示波器上的波形将出现明显的共振现象。

4. 测量电压和电流：使用万用表等测量工具，分别测量电感器、电容器和电阻器上的电压和电流数值。

三、实验结果与分析通过实验，我们得到了一系列数据，并进行了进一步的分析和研究。

1. 共振频率：根据实验测量的数据，我们计算得到了串联谐振电路的共振频率f0。

与理论计算值进行对比，可以评估实验的准确性和可靠性。

2. 波形分析：观察示波器上的波形，我们可以看到在共振频率f0附近，电压波形呈现出明显的共振现象。

这是因为在共振频率下，电感器和电容器的阻抗相互抵消，电路中的电流达到最大值。

3. 电压和电流的关系：通过测量电路中电压和电流的数值，我们可以进一步分析电压和电流之间的关系。

根据欧姆定律和基尔霍夫电压定律，我们可以推导出电流与电压的相位差等相关参数。

四、实验应用与展望RLC串联谐振电路在实际应用中具有广泛的用途，例如：1. 滤波器：串联谐振电路可以用作滤波器，通过调节频率可以选择性地滤除或通过特定频率的信号。

rlc电路谐振特性的实验报告一、实验目的本次实验旨在深入探究 RLC 电路的谐振特性，理解其在不同频率下的电流、电压变化规律，以及品质因数对电路性能的影响。

二、实验原理RLC 电路由电阻（R）、电感（L）和电容（C）组成。

在交流电源的作用下，电路中的电流和电压会随频率发生变化。

当电路的感抗（ωL）等于容抗（1/ωC）时，电路发生谐振。

此时，电路中的阻抗最小，电流达到最大值，而电感和电容上的电压可能远大于电源电压。

谐振频率ω0 可以通过公式ω0 ＝1/√（LC) 计算得出。

品质因数 Q 则表示电路的储能与耗能之比，Q ＝ω0L/R。

三、实验仪器与设备1、函数信号发生器2、示波器3、电阻、电感、电容元件4、数字万用表四、实验步骤1、按照电路图连接好 RLC 串联电路，选择合适的电阻值、电感值和电容值。

2、将函数信号发生器的输出频率设置为较低值，逐渐增加频率，同时用示波器观察电路中的电流和电压波形，并记录相关数据。

3、测量在不同频率下电阻、电感和电容两端的电压值，以及电路中的电流值。

4、找到电流达到最大值时的频率，即为谐振频率，记录此时的各项参数。

5、改变电阻值，重复上述实验步骤，观察品质因数的变化对谐振特性的影响。

五、实验数据与分析以下是一组实验数据示例：｜频率（Hz）｜电阻电压（V）｜电感电压（V）｜电容电压（V）｜电流（A）｜｜｜｜｜｜｜｜ 500 ｜ 20 ｜ 150 ｜ 180 ｜ 02 ｜｜ 1000 ｜ 30 ｜ 120 ｜ 140 ｜ 03 ｜｜ 1500 ｜ 40 ｜ 90 ｜ 100 ｜ 04 ｜｜ 2000 ｜ 50 ｜ 60 ｜ 70 ｜ 05 ｜｜ 2500 ｜ 60 ｜ 30 ｜ 40 ｜ 06 ｜｜ 3000 ｜ 70 ｜ 10 ｜ 20 ｜ 07 ｜通过分析数据，可以发现当频率接近谐振频率时，电流逐渐增大，电感和电容上的电压也逐渐增大。

在谐振频率处，电流达到最大值，而电感和电容上的电压相等且远大于电源电压。

rlc串联谐振电路实验报告RLC串联谐振电路实验报告引言在电路实验中，RLC串联谐振电路是一个非常重要的实验对象。

它由电感、电阻和电容三个元件组成，通过调节电感和电容的数值，可以实现对电路的频率响应进行调控。

本实验旨在通过搭建RLC串联谐振电路，观察和分析其频率响应特性，并对谐振频率进行测量。

实验装置本次实验所使用的装置包括：信号发生器、示波器、电感、电阻和电容等元件。

其中，信号发生器用于提供输入信号，示波器用于观测电路的输出波形。

实验步骤1. 搭建电路根据实验要求，按照电路图搭建RLC串联谐振电路。

需要注意的是，要确保电感、电阻和电容的数值与实验要求相符，并保证电路的连接正确无误。

2. 调节信号发生器将信号发生器连接到电路的输入端，通过调节信号发生器的频率，使其逐渐从低频到高频扫描。

同时，观察示波器上电路的输出波形，并记录下谐振频率对应的信号发生器频率数值。

3. 测量电压幅值在谐振频率附近，记录下电路输出端的电压幅值，可以通过示波器的测量功能进行读数。

注意，要选择合适的测量范围，以保证测量结果的准确性。

4. 分析实验结果根据实验数据，绘制电路的频率响应曲线。

可以采用频率作为横坐标，电压幅值作为纵坐标，通过绘制曲线来展示电路在不同频率下的响应情况。

实验结果与分析根据实验数据，我们可以得到RLC串联谐振电路的频率响应曲线。

在谐振频率附近，电路的电压幅值达到最大值，这是因为在谐振频率下，电感和电容的阻抗相互抵消，形成谐振现象。

而在谐振频率之外，电路的电压幅值逐渐减小，这是因为电感和电容的阻抗不再抵消，导致电压幅值下降。

通过测量谐振频率，我们可以得到电路的共振频率。

共振频率是电路响应最强烈的频率，也是电路的特征频率。

在实际应用中，共振频率的测量对于电路的设计和优化具有重要意义。

讨论与总结RLC串联谐振电路是一种常用的电路结构，在电子技术领域具有广泛的应用。

本次实验通过搭建RLC串联谐振电路，观察和分析了其频率响应特性，并测量了谐振频率。

RLC串联电路的谐振实验报告一、引言在电磁振荡的研究中，RLC串联电路是常见的一个重要实验对象。

通过谐振实验，我们可以深入了解该电路的特性和性能，并探索其在实际应用中的价值。

本实验报告旨在详细介绍RLC串联电路的谐振实验方法、实验结果和分析，以及对实验结果的讨论和结论。

二、实验目的1.了解RLC串联电路的结构和基本工作原理；2.通过改变电容器的容值、电感器的感值以及电阻器的阻值，研究RLC电路在不同参数条件下的谐振特性；3.通过实验数据分析，确定谐振频率、带宽和谐振曲线等参数的关系。

三、实验原理在RLC串联电路中，电感、电容和电阻分别代表了电路的感性、容性和阻性元件。

当电路达到谐振状态时，电感和电容之间的能量相互转换，导致电压相位和电流成90°的相位差，并产生谐振频率。

谐振频率的大小与电容的容值、电感的感值以及电阻的阻值密切相关。

四、实验仪器和材料1.RLC串联电路实验装置：包括电感器、电容器、电阻器、信号发生器、数字示波器等设备；2.连接线、万用表、示波器探头等辅助器材。

五、实验步骤1.搭建RLC串联电路：根据实验装置的连接要求，将电感器、电容器和电阻器按照电路图的要求连接起来；2.设置信号发生器：将信号发生器的频率设置为待测频率的初始值，并将输出电压调至适当值；3.连接示波器：将示波器的输入端连接至电路中的检测点，并调整示波器的垂直和水平尺度；4.开始实验：逐步调整信号发生器的频率，记录信号发生器频率与示波器上观测到的电压幅值的变化情况；5.测量数据：记录不同频率下的电压幅值，以绘制谐振曲线；6.清零：完成实验后，将所有设备归零。

六、结果分析1.绘制谐振曲线：根据实验数据，绘制RLC串联电路的谐振曲线；2.确定谐振频率：从谐振曲线中确定谐振频率所对应的频率值；3.计算带宽：根据谐振曲线上的两个3dB点，计算带宽的上限和下限；4.分析结果：分析实验结果，讨论电容器的容值、电感器的感值和电阻器的阻值对谐振特性的影响。

lc串联谐振电路实验注意事项实验名称：LC串联谐振电路实验注意事项引言：LC串联谐振电路是电子学中常见的一种电路结构，具有在特定频率下呈现谐振现象的特点。

在进行LC串联谐振电路实验时，为了确保实验的准确性和安全性，我们需要注意一些事项。

本文将介绍LC串联谐振电路实验的注意事项，希望能为读者提供参考。

一、实验前准备1. 了解实验原理：在进行LC串联谐振电路实验前，了解谐振电路的原理和特点非常重要。

仔细阅读相关教材和资料，掌握串联谐振电路的公式和计算方法，确保对实验内容有充分的理解。

2. 选择合适的元器件：根据实验要求，选择合适的电感和电容器。

确保元器件的质量和参数符合实验要求，以免对实验结果产生干扰。

3. 检查实验仪器和设备：检查实验仪器和设备是否完好，如信号发生器、示波器等，确保实验过程中的准确性和安全性。

二、实验操作1. 严格遵守实验操作规程：在进行实验操作前，仔细阅读实验操作规程，并按照规程进行操作。

确保操作正确、稳定和安全。

2. 注意电源接线：在接通电源前，检查电源的电压和频率是否符合实验要求。

正确接线，并确保电源的接地良好，以避免电击等安全问题。

3. 测量仪器的使用：在进行测量时，注意选择合适的量程和测量方法。

避免测量仪器误差对实验结果的影响。

4. 注意观察实验现象：在实验过程中，要注意观察电路的各种现象和变化。

如电压波形、电流变化等。

及时记录和分析这些现象，以便于后续的数据处理和结果分析。

三、数据处理1. 数据记录的准确性：在进行数据记录时，要注意记录数据的准确性和完整性。

可以使用实验记录表格或软件工具进行数据记录，以避免数据的遗漏和错误。

2. 实验数据的分析：在实验完成后，对实验数据进行分析和处理。

根据实验原理和公式，计算出相关的电路参数和性能指标。

并与理论值进行比较和分析，找出实验中的差异和原因。

四、实验安全1. 注意电路连接的稳定性：在实验过程中，要确保电路连接的稳定性。

避免电路接触不良、松动或短路等问题，以免对实验结果产生影响或损坏实验仪器。

RLC串联谐振电路的规律 1、输入频率“ω” = 输出频率 “ω0” 呈阻性 2、输入频率 “ω”﹤ 输出频率 “ω0” 呈容性 3、输入频率“ω” ﹥输出频率 “ω0” 呈感性
输入正弦波 频率为 “ω”
函 数I 发U 生 器
L R0
C Rb
当电阻Rb电压U达到 最大值时其输出频率为谐
振ω0或称f0
示波器
或 交流毫伏表
I/I 0 1.0
0.8
C 0.707
0.6
频
0.4
带
0.2
宽
0
在0.707处测出 不同Q值时的频带 范围
η1 1 η 2
通用谐振曲线
Q=0. 5
Q=1 Q=10
η（ω∕ω 0）ω
注意事项： 1、实验时，对于不同的频率，应保持信号发生器
的输出电压恒定不变。
2、电感器的内阻“R0”应测量作出记录并计算。
示波器 或
交流毫伏表
1、给定电路中电阻“Rb” 值的情况下，保持信号 发生器的输出电压为定值，改变函数发生器“N”个输 出频率，测出相应URb 、 UL 、UC的最大值。按所得 数据计算I0、I、I/ I0 、XC、XL及X值，作出相应的XC、 XL、X、UL 、UC幅频特性曲线及通用谐振曲线。
函 数I 发U 生 器
2、改变电路中电阻 “Rb”值，测出“N”个不同输入 频率时ùRb的值。（1）不同的Rb值，作出通用谐振曲 线。（2）谐振频率与理论计算值比较。（3）不同Rb 值的通用谐振曲线求取Q值，并与理论计算值比较。
函
I
数I
L R0
发U
C
生
Rb
器
示波器
或
0
交流毫伏表
