验针机九点测试卡

东莞厚宏制衣有限公司

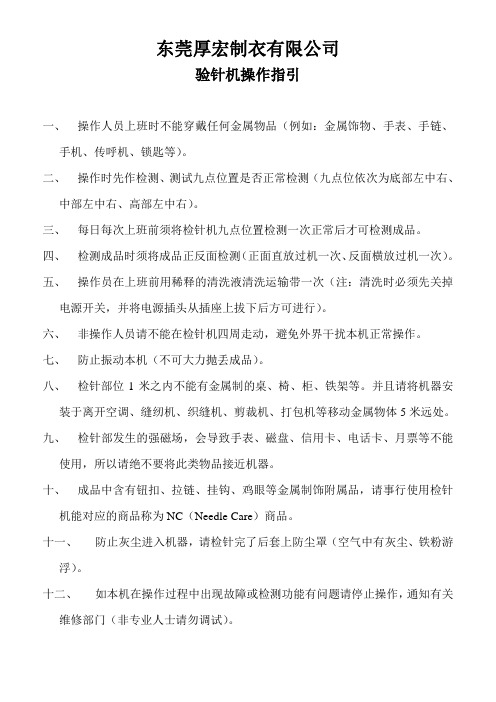

验针机操作指引
一、操作人员上班时不能穿戴任何金属物品（例如：金属饰物、手表、手链、
手机、传呼机、锁匙等）。

二、操作时先作检测、测试九点位置是否正常检测（九点位依次为底部左中右、
中部左中右、高部左中右）。

三、每日每次上班前须将检针机九点位置检测一次正常后才可检测成品。

四、检测成品时须将成品正反面检测（正面直放过机一次、反面横放过机一次）。

五、操作员在上班前用稀释的清洗液清洗运输带一次（注：清洗时必须先关掉
电源开关，并将电源插头从插座上拔下后方可进行）。

六、非操作人员请不能在检针机四周走动，避免外界干扰本机正常操作。

七、防止振动本机（不可大力抛丢成品）。

八、检针部位1米之内不能有金属制的桌、椅、柜、铁架等。

并且请将机器安
装于离开空调、缝纫机、织缝机、剪裁机、打包机等移动金属物体5米远处。

九、检针部发生的强磁场，会导致手表、磁盘、信用卡、电话卡、月票等不能
使用，所以请绝不要将此类物品接近机器。

十、成品中含有钮扣、拉链、挂钩、鸡眼等金属制饰附属品，请事行使用检针
机能对应的商品称为NC（Needle Care）商品。

十一、防止灰尘进入机器，请检针完了后套上防尘罩（空气中有灰尘、铁粉游浮）。

十二、如本机在操作过程中出现故障或检测功能有问题请停止操作，通知有关维修部门（非专业人士请勿调试）。

标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

九点式验针法1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用那种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

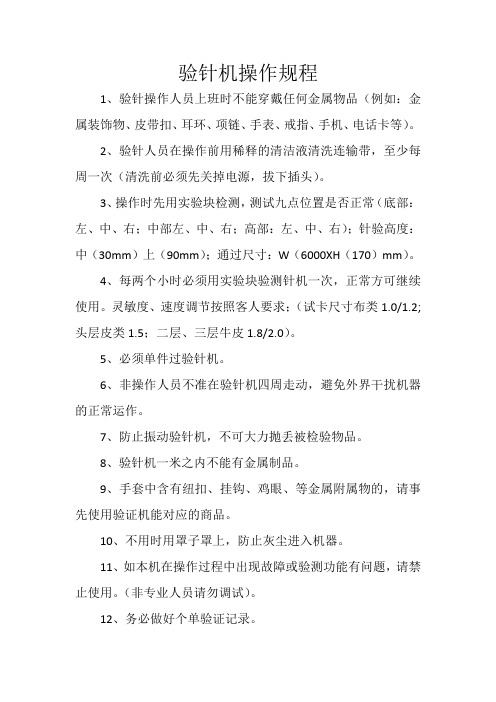

验针机操作规程
1、验针操作人员上班时不能穿戴任何金属物品（例如：金属装饰物、皮带扣、耳环、项链、手表、戒指、手机、电话卡等）。

2、验针人员在操作前用稀释的清洁液清洗连输带，至少每周一次（清洗前必须先关掉电源，拔下插头）。

3、操作时先用实验块检测，测试九点位置是否正常（底部：左、中、右；中部左、中、右；高部：左、中、右）；针验高度：中（30mm）上（90mm）；通过尺寸：W（6000XH（170）mm）。

4、每两个小时必须用实验块验测针机一次，正常方可继续使用。

灵敏度、速度调节按照客人要求；（试卡尺寸布类1.0/1.2;头层皮类1.5；二层、三层牛皮1.8/2.0）。

5、必须单件过验针机。

6、非操作人员不准在验针机四周走动，避免外界干扰机器的正常运作。

7、防止振动验针机，不可大力抛丢被检验物品。

8、验针机一米之内不能有金属制品。

9、手套中含有纽扣、挂钩、鸡眼、等金属附属物的，请事先使用验证机能对应的商品。

10、不用时用罩子罩上，防止灰尘进入机器。

11、如本机在操作过程中出现故障或验测功能有问题，请禁止使用。

（非专业人员请勿调试）。

12、务必做好个单验证记录。

标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用那种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

验针机9点测试流程LX-WI-GJB-301/21.目的明确产品要求,统一检验标准。

2.范围适用于本公司所有成品的检验。

3.职责3.1 品管部负责编写、完善和执行本检验规定。

3.2 部门经理负责审核本检验规定。

3.3 管理者代表负责批准本检验规定。

4.检验方法4.1准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡。

4.2准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

4.3擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：4.4接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：编制审核核准发行日期版本2019-7-29A0验针机9点测试流程LX-WI-GJB-302/24.5接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

附：日本国PL 检针法对部分产品的检针要求标准产品名称检测标准文胸、衬衫、袜子、童装、小玩具等小件车缝制品ØFe0.8-1.2mm(Fe 为铁球)羊毛衫、西服、茄克、羽绒服、牛仔服等中型制品ØFe1.0-1.2mm(Fe 为铁球)床单、毛巾被、床罩、窗帘等宽幅车缝制品ØFe1.2-2.0mm(Fe 为铁球)较大玩具、塑胶制品、鞋类、手袋ØFe1.2-2.0mm(Fe 为铁球)以上未列产品项目标准请查询日本检针法列表检针机灵敏度标准表示方法是以一定直径Ø的铁球为标准参照物，而非几级来说明。

标准检测卡及标准检测卡架图片:本检针机测试卡套件说明书由东莞市连之新金属检测设备有限公司制作及提供，版权所有，未经许可禁止复制或拷贝转发！公司信息：东莞市连之新金属检测设备有限公司电话：*************传真：*************地址：东莞市寮步镇横坑工业区金湖S001-003号网址： 邮箱：***************连新®检针机九点测试套件说明书连新®标准检针机测试卡套件系严格按照国际环保组织制订的标准而制作，用来确定隧道式（又名：输送式、龙门式）检针机的可用灵敏度。

这个校准套件包含4个标准测试卡（分别为含有Fe0.8mm、Fe1.0mm、Fe1.2mm、Fe1.5mm 直径铁球的测试卡）。

这些检针机测试卡，适合最常见的检针标准要求，适用于美国、欧洲、日本等主流检针要求标准。

此外检针测试卡标准套件还包括一个校准卡架(可自行根据检针机通道高度尺寸制作，原则上只要该校准卡架能通过检针机灵敏度和高度限制即可)，该校准卡架设计高度有两种：9cm（适用10cm~15cm）、12cm（适用15cm~20cm），有若干缺口(槽位)放置和固定标准测试卡，用来进行检针机灵敏度九点测试校准。

(例如有效探测通道高度120mm 的连新®牌输送带式检针机JZQ-630K 型可选用测试卡架高度为9mm。

1、目的为防止为确保产品安全，杜绝产品中因意外出现断针或其它金属成份置留于产品中，给消费者带来伤害隐患，特制定本守则；2、范围适用本公司所有软件产品在包装前过检针机处理的整个过程;3、职责3.1车缝车间主管为验针操作第一责任人，全面负责管理和监督验针工作。
