电力安全标志牌

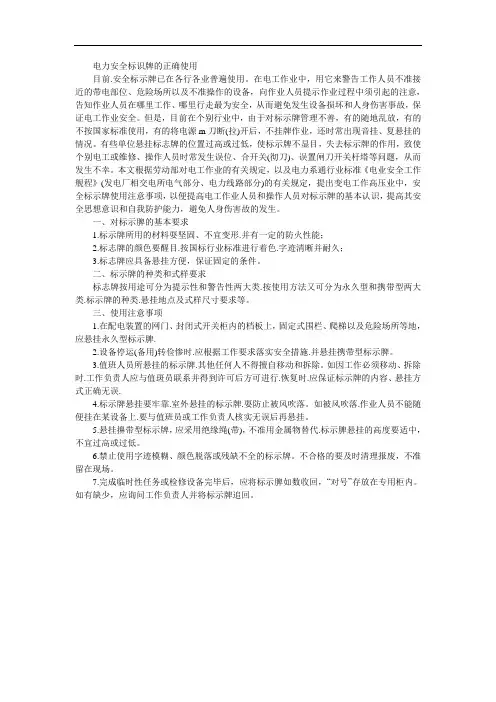

电力安全标识牌的正确使用目前.安全标示牌已在各行各业普遍使用。

在电工作业中，用它来警告工作人员不准接近的带电部位、危险场所以及不准操作的设备，向作业人员提示作业过程中须引起的注意，告知作业人员在哪里工作、哪里行走最为安全，从而避免发生设备损坏和人身伤害事故，保证电工作业安全。

但是，目前在个别行业中，由于对标示牌管理不善，有的随地乱放，有的不按国家标准使用，有的将电源m刀断(拉)开后，不挂牌作业，还时常出现音挂、复悬挂的情况。

有些单位悬挂标志牌的位置过高或过低，使标示牌不显目，失去标示牌的作用，致使个别电工或维修、操作人员时常发生误位、合开关(彻刀)、误置闸刀开关杆塔等问题，从而发生不幸。

本文根据劳动部对电工作业的有关规定，以及电力系通行业标准《电业安全工作舰程》(发电厂相交电所电气部分、电力线路部分)的有关规定，提出变电工作高压业中，安全标示牌使用注意事项，以便提高电工作业人员和操作人员对标示牌的基本认识，提高其安全思想意识和自我防护能力，避免人身伤害故的发生。

一、对标示脾的基本要求1.标示牌所用的材料耍坚固、不宜变形.并有一定的防火性能；2.标志牌的颜色要醒目.按国标行业标准进行着色.字迹清晰并耐久；3.标志牌应具备悬挂方便，保证固定的条件。

二、标示牌的种类和式样要求标志牌按用途可分为提示性和警告性两大类.按使用方法又可分为永久型和携带型两大类.标示牌的种类.悬挂地点及式样尺寸要求等。

三、使用注意事项1.在配电装置的网门、封闭式开关柜内的档板上，固定式围栏、爬梯以及危险场所等地，应悬挂永久型标示脾.2.设备停运(备用)转俭惨时.应根据工作要求落实安全措施.并悬挂携带型标示脾。

3.值班人员所悬挂的标示牌.其他任何人不得擅自移动和拆除。

如因工作必须移动、拆除时.工作负责人应与值斑员联系并得到许可后方可进行.恢复时.应保证标示牌的内容、悬挂方式正确无误.4.标示牌悬挂要牢靠.室外悬挂的标示牌.耍防止被风吹落。

电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。

黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。

黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。

8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。

10．根据国标定做，常规板厚0.8mm，1.5mm。

电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;名称规格cm名称规格cm名称规格cm 20×10停电25×16设备在运行20×10禁止合闸有人工作25×20送电25×16设备在检修20×10禁止合闸线路有人工作20×10已接地5×8完好设备20×10 25×2025×16完好8×8禁止操作有人工作20×10当心触电25×20线路标语牌每套三块ABC45×45 25×20注意安全25×2025×25止步、高压危险25×20禁止烟火25×20两侧电源禁止合闸20×10禁止攀登、高压危险25×20禁止吸烟25×20在此工作25×25禁止操作20×10一、二、三、四、五类设备20×10从此上下25×25禁止合闸20×10高压、生命危险! 25×20小心有电20×10配电重地闲人莫入30×15有电危险25×20此处双电源25×20机房重地闲人莫入30×15七大系列安全标志牌通用规格: 30×40、40×50cm 电力专用规格: 32×40、30×24、20×16cm 防火专用规格: 23×50cm PVC板厚度:1.8mm配电室名称标识牌数量规格材料备注#1机组6KV配电室2块国标PVC塑料#2机组6KV配电室2块国标PVC塑料#1机组励磁配电室2块国标PVC塑料#2机组励磁配电室2块国标PVC塑料UPS、直流系统配电室2块国标PVC塑料#1、#2机组蓄电池室2块国标PVC塑料网控室2块国标PVC塑料化学配电室2块国标PVC塑料综合水泵房配电室2块国标PVC塑料综合办公楼配电室2块国标PVC塑料输煤配电室2块国标PVC塑料除灰、脱硫配电室2块国标PVC塑料设备名称标识牌#1发电机1块国标PVC塑料#2发电机1块国标PVC塑料#1主变压器1块国标PVC塑料#2主变压器1块国标PVC塑料#1高压厂用变压器1块国标PVC塑料#2高压厂用变压器1块国标PVC塑料起备变压器1块国标PVC塑料#1励磁变压器1块国标PVC塑料#2励磁变压器1块国标PVC塑料1块国标PVC塑料#1低压厂用工作变压器#2低压厂用工作变压1块国标PVC塑料器1块国标PVC塑料#1主厂房低压备用变压器厂房低压备用变1块国标PVC塑料化学变压器1块国标PVC塑料综合水泵房变压器1块国标PVC塑料综合办公楼变压器1块国标PVC塑料输煤变压器1块国标PVC塑料除灰、脱硫变压器1块国标PVC塑料电气安全警示、标示牌禁止合闸，有人工作50块国标PVC塑料大、小各25快禁止操作，有人工作60块国标PVC塑料大、小各30快禁止合闸，线路有人10块国标PVC塑料工作禁止分闸10块国标PVC塑料禁止攀登，高压危险20块国标PVC塑料禁止通行5块国标PVC塑料未经许可，不得入内5块国标PVC塑料当心触电10块国标PVC塑料止步，高压危险20块国标PVC塑料机房重地闲人免进5块国标PVC塑料配电重地闲人免进5块国标PVC塑料运行设备10块国标PVC塑料从此上下20块国标PVC塑料在此工作30块国标PVC塑料安全警示带3盒防护围栏遮拦。

电工安全标志牌识别与解释1. 引言随着电力行业的不断发展和电力设备的普及应用，电工安全问题变得越来越重要。

电力设备的安全标志牌是一种用来标识设备状态和警示人们注意安全的重要工具。

电工安全标志牌可以通过识别标志上的符号和文字来快速了解设备的相关信息，并采取相应的措施保护人身安全和设备的正常运行。

本文将介绍电工安全标志牌的常见类型和常见标志的含义，以帮助读者正确识别和解释电工安全标志牌。

2. 电工安全标志牌的类型电工安全标志牌通常根据其用途和功能可以分为以下几种类型：2.1 禁止标志禁止标志用于警示人们禁止进行某些危险行为，以避免发生事故。

常见的禁止标志包括圆形边框，中间为斜线的红色图案。

例如，电力设备上的禁止吸烟标志，禁止触摸标志等。

2.2 警告标志警告标志用于提醒人们注意设备周围的潜在危险。

警告标志通常用黄色三角形表示，中间为黑色图案和文字。

例如，高压警告标志、强电场警告标志等。

2.3 注意标志注意标志用于提醒人们注意特殊情况或特殊要求。

注意标志通常用黄色正方形表示，中间为黑色图案和文字。

例如，注意地面湿滑标志、注意高温标志等。

2.4 指示标志指示标志用于指示设备的状态或提供设备的相关信息。

指示标志通常用蓝色正方形表示，中间为白色图案和文字。

例如，电压指示标志、电源开关指示标志等。

3. 常见电工安全标志的解释以下是常见电工安全标志的解释，以帮助读者正确理解电工安全标志：3.1 高压警告标志高压警告标志用于提醒人们在接近高压设备时要格外小心。

该标志上常常有一个黑色的闪电图案和文字“高压警告”，意味着该设备处于高压状态，接近可能导致电击风险。

3.2 禁止触摸标志禁止触摸标志用于警示人们不要接触设备。

该标志一般具有红色的圆形边框和一个黑色的手掌图案和文字“禁止触摸”，意味着该设备可能有触电风险，接触可能导致电击。

3.3 注意地面湿滑标志注意地面湿滑标志用于提醒人们在地面湿滑的情况下小心行走。

该标志通常是一个黄色的正方形，中间有一个黑色的人物图案和文字“注意地面湿滑”，意味着该区域的地面可能有液体或其他物质造成的滑倒风险。

电力安全标识牌有哪些
搞好全生产必须培育以人为本的理念，广泛发动和紧紧依靠职工，把管理的着重点放在提高职工的自主保安意识和安全技术素质上来，通过抓好人的管理去搞好现场管理，把安全规程落实到搞好安全生产和各项具体工作之中。

安全工作不是一朝一夕的事情，也不是一个人的能力所能解决的，它受到多种因素的制约。

只有加强生产过程监督，下大力规范现场安全措施，加强对人员违章现场处理，不断规范现场作业行为，推行标准化作业，将安全工作真正从事后分析转移到过程监督中，实现安全管理关口前移，才是扭转不安全局面的有效措施。

1、禁止标志圆形，背景为白色，红色圆边，中间为一红色斜杠，图像用黑色。

一般常用的有“禁止烟火”、“禁止启动”等。

2、警告类标志等边三角形，背景为黄色，边和图案都用黑色。

一般常用的有“当心触电”、“注意安全”等。

3、指令类标志圆形，背景为蓝色，图案及文字用白色。

一般常用的有“必须带安全帽”、“必须带护目镜”。

4、提示类标志矩形，背景为绿色，图案及文字用白色。

安全标志应安装在光线充足明显之处；高度应略高于人的视线，使人容易发现；一般不应安装于门窗及可移动的部位，也不宜安装在其他物体容易触及的部位；安全标志不宜在大面积或同一场所使用过多，通常应在白色光源的条件下使用，光线不足的地方应增设照明。

安全标志一般用钢板、塑料等材料制成，同时也不应有反光现象。

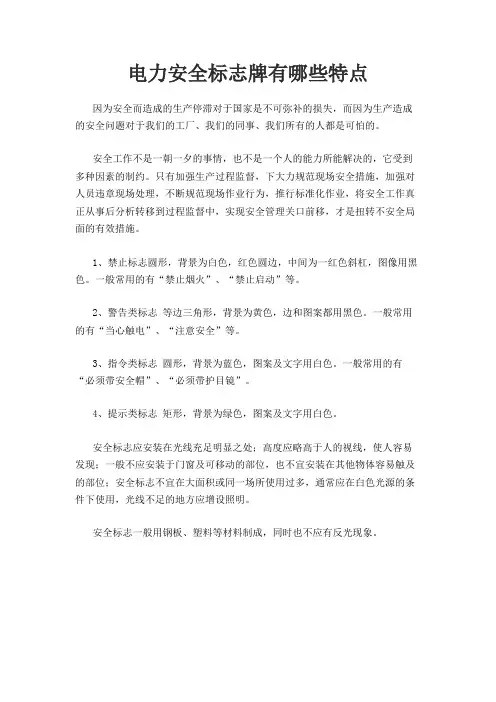

电力安全标志牌有哪些特点
因为安全而造成的生产停滞对于国家是不可弥补的损失，而因为生产造成的安全问题对于我们的工厂、我们的同事、我们所有的人都是可怕的。

安全工作不是一朝一夕的事情，也不是一个人的能力所能解决的，它受到多种因素的制约。

只有加强生产过程监督，下大力规范现场安全措施，加强对人员违章现场处理，不断规范现场作业行为，推行标准化作业，将安全工作真正从事后分析转移到过程监督中，实现安全管理关口前移，才是扭转不安全局面的有效措施。

1、禁止标志圆形，背景为白色，红色圆边，中间为一红色斜杠，图像用黑色。

一般常用的有“禁止烟火”、“禁止启动”等。

2、警告类标志等边三角形，背景为黄色，边和图案都用黑色。

一般常用的有“当心触电”、“注意安全”等。

3、指令类标志圆形，背景为蓝色，图案及文字用白色。

一般常用的有“必须带安全帽”、“必须带护目镜”。

4、提示类标志矩形，背景为绿色，图案及文字用白色。

安全标志应安装在光线充足明显之处；高度应略高于人的视线，使人容易发现；一般不应安装于门窗及可移动的部位，也不宜安装在其他物体容易触及的部位；安全标志不宜在大面积或同一场所使用过多，通常应在白色光源的条件下使用，光线不足的地方应增设照明。

安全标志一般用钢板、塑料等材料制成，同时也不应有反光现象。

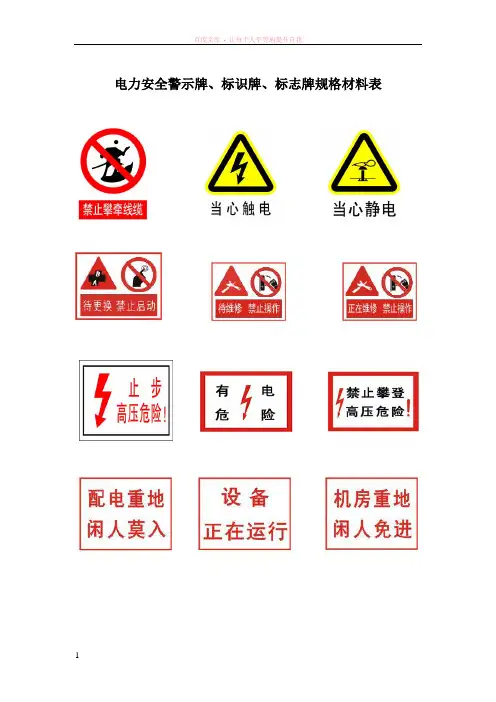

电力安全警示牌、标识牌、标志牌规格材料表配电重地闲人莫入设备正在运行机房重地闲人免进A当心触电当心静电特维修禁止燥作有£电危歹险禁止合闸线路有人工作彳小心有电从此1在此工作已接地禁止合闸配电重地 闲人莫入、部分标牌国标尺寸:1.禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。

黑字2 .禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。

黑字3 .禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4 .在此工作！【工作地点或检修设备上】尺寸：250*250和80*80 颜色：衬底为绿色，中有直径200mm 和65mm白圆圈，黑字，写于白圆圈中5 .止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6 .从此上下！【工作人员可以上下的铁道、爬梯上，尺寸:250*250 , 衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7 .禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。

&线路相位标志牌：A\B\C套牌组合9 .制作工艺：贴膜丝网印刷。

10 .根据国标定做，常规板厚0.8mm , 1.5mm电力线路警示牌产品类型：电力标志牌产品规格:4 X5cm产品材质：PVC其它规格:30 X40cm注：标志牌材质和规格可根据客户要求定做，主要材质：PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等七大系列安全标志牌通用规格：30 X40、40 X50cm 电力专用规格：32 X40、30 X24、20 X l6cm 防火专用规格:23 X50cm PVC 板厚度:1.8mm。

电力安全警示牌材料规格表电力安全警示牌、标识牌、标志牌规格材料表禁止攀牵线缆 A当心触电A当心静电待更狈禁止启动解楼篥止操作］正在鳞禁止魁设备正在运行机房重地闲人免进禁止操作有人工作已接地I ^I JS. /G L乡-止*登I消防器材II禁止挪动I禁止合闸配电重地 闲人莫入禁止合闸线路有人工作一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65 颜色：白底，红色圆形斜杠，黑色禁止标志符号。

黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160 和80*65 颜色：白底，红色圆形斜杠，黑色禁止符号。

黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160 和80*65 颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250 和80*80 颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240 和200*160 颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400 和200*160, 颜色：白8线路相位标志牌：A\B\C套牌组合9.制作工艺：贴膜丝网印刷。

10.根据国标定做，常规板厚0.8mm 1.5mm电力线路警示牌产品类型：电力标志牌产品规格:4 x 5cm产品材质：PVC其它规格:30 x 40cm注：标志牌材质和规格可根据客户要求定做，主要材质：PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等；七大系列安全标志牌通用规格：30X 40、40X 50cm电力专用规格：32 X 40、30 X 24、20 x 16cm 防火专用规格:23 x 50cm PVC 板厚度:1.8mm。

电力安全警示牌、标识牌、标志牌规格材料表已接地配电重地闲人莫入在此工作一、部分标牌国标尺寸:1.禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160和80*65颜色: 白底，红色圆形斜杠，黑色禁止标志符号。

黑字2•禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠,黑色禁止符号。

黑字3. 禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号黑字-J，八、、J4. 在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mπ和65mm白圆圈，黑字，写于白圆圈5. 止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6. 从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mn白圆圈】黑字，写于白圆圈中7. 禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。

8线路相位标志牌：A∖B∖C套牌组合9. 制作工艺：贴膜丝网印刷。

10. 根据国标定做，常规板厚0.8mm 1.5mm电力线路警示牌产品类型:电力标志牌产品规格:4 × 5cm产品材质:PVC其它规格:30 × 40cm注:标志牌材质和规格可根据客户要求定做,主要材质:PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等；。

电力行业安全标识牌的样式以及尺寸表1：电力安全标示牌清单（变电站部分）电力安全标示牌制作标准图1：禁止类标示牌制作标准序号名称 A B A1 D(B1) D1 C α1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 45°2 禁止合闸，线路有人工作！200 160 45 120 0.8D 0.08D 45°3 禁止分闸！200 160 45 120 0.8D 0.08D 45°4 禁止攀登，高压危险!200 160 45 120 0.8D 0.08D 45°500 400 112 300 0.8D 0.08D 45°表2：禁止标示牌制图参数(单位：mm)序号名称式样尺寸（mm）颜色字样1 禁止合闸，有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字2 禁止合闸，线路有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字3 禁止分闸！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字4 禁止攀登，高压危险! 500×400200×160白底，红色圆形斜杠，黑色禁止标志符号黑字5 止步，高压危险！300×240200×160白底，黑色正三角形及标志符号，衬底为黄色黑字6 在此工作！250×250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中7 从此上下！250×250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中8 从此进出！250×250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中图2：禁止类标示牌的标准色图3：警告类标示牌制作标准序号名称 A B B1(A1) A2 C1 止步，高压危险！200 160 120 45 0.064A1300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm)图4：警告类标示牌的标准色图例图5：提示类标示牌制作标准序名称 A D 号1 在此工作！250 2002 从此上下！250 2003 从此进出！250 200表4：提示标示牌制图参数(单位：mm)图6：提示类标示牌的标准色图7：禁止合闸有人工作图8：禁止合闸线路有人工作图9：禁止分闸图10：禁止攀登，高压危险！图11：止步，高压危险！图13：在此工作图14：从此进出图12：从此上下。

电力施工安全标识牌
电力施工安全标识牌是指在电力施工现场设置的安全标识牌，用于提醒施工人员及周围人员注意安全，防止意外事故的发生。

一般来说，电力施工安全标识牌应包括以下内容：
1.施工区域标志：标识施工范围及施工区域的位置。

2.施工作业标志：标识具体的施工作业种类及作业内容。

3.施工时间标志：标识施工时间，以便周围人员及时避让。

4.警示标志：标识施工现场的危险与警示。

5.安全提示标志：标识施工现场的安全提示及注意事项。

电力施工安全标识牌应当设置在明显的位置，并保持清晰可见。

在施工过程中，应不断检查标识牌是否完好无损、是否清晰易读，及时修复或更换。

同时，施工人员也应时刻关注标识牌的内容，严格遵守施工规范，确保电力施工过程中的安全。

- 1 -。

电力安全标志牌标准规格说明电力安全标志1安全标志1.1安全标志通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图片符号表达特定安全信息的标志。

1.2辅助标志为另一个标志提供补充说明，起辅助作用的标志。

1.3组合标志在一个矩形载体上同时含有安全标志和辅助标志的标志。

1.4禁止标志禁止标志是禁止人们不安全行为的图形标志。

1.5警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图片标志。

1.6指令标志强制人们必须做出某种动作或者采用防范措施的图片标志。

1.7 提示标志向人们提供某种信息（如标明安全设施或者场所等）的图形标志。

2. 常用电力安全标志牌材质分为：塑料、铝反光、不锈钢、搪瓷、雪花板等。

3. 电力安全标志牌使用范围包括：电力，交通，消防，通信，公共信息，工地施工，工地安全，安全生产，矿山安全等。

4. 电力安全标志牌内容：安全标志牌，禁止类安全标志牌，警告类安全标志牌，指令类安全标志牌，提示类安全标志牌，线路相位安全标志牌，消防安全标志牌，通信安全标志牌，中国移动通信光缆牌，限速限高安全标志牌，塑料安全标志牌，铝反光安全标志牌，铝平印安全标志，铝腐蚀安全标志牌，不锈钢拉丝安全标志牌，不锈钢镜面安全标志牌，五角阀门牌，门牌号，中国电信标识牌，联通标识牌，职业危害告知牌，环保标志牌，安全生产标语牌，安全知识宣传牌等等。

5. 电力安全标志牌的颜色、形状的规定：（1）警告标志的颜色为黄底、黑边、黑图案，形状为等边三角形，顶角朝上。

（2）禁令标志的颜色为白底、红圈、红杠、黑图案，图案压杠。

其中解除禁超车、解限制速度标志为白底、黑圈、黑杠、黑图案，图案压杠。

形状为圆形，让路标志为顶角向下的等边三角形。

（3）指示标志的颜色为蓝底、白图案。

形状为圆形、长方形和正方形。

（4）指路标志的颜色除里程碑、百米桩、公路界牌外，一般道路为蓝底、白图案。

形状6.安全标志牌尺寸：500*400 400*320 300*240 200*160注：可根据客户要求定做生产。

生产标志标准电力安全设施标志牌：序号图形符号标志类别配置规范1汽轮机(发电机）标志牌标明机组顺序编号和名称（可加注设备主要参数、型式、型号及重要数据），固定于机组醒目处。

2 锅炉标志牌标明锅炉顺序编号和名称（可加注设备主要参数、型式、型号及重要数据），固定于运转层醒目处.3主要辅机设备标志牌1、标明辅机名称及编号；2、安装固定于设备中部处,面向主巡回检查路线；3、（可加注设备主要参数、型式、型号及重要数据）。

4变压器（电抗器等）标志牌1、标明设备名称编号;2、安装固定于变压器身中部,面向巡回检查路线;3、（可加注设备主要参数、型式、型号及重要数据）；5 断路器标志牌1、标明设备名称编号；2、安装固定于断路器操作机构箱上方醒目处，分相操作的断路器标志牌安装在每相操作机构箱上方醒目处并标明相别。

6 隔离开关标志牌1、标明设备名称编号；2、手动操作型隔离开关安装固定于隔离开关操作机构上方100mm处；3、电动操作型隔离开关安装固定于操作机构箱门醒目处；4、面向操作人员。

7 电流互感器1、标明设备名称编号；12 电缆线路标志牌1、应标明电缆线路电压等级、线路名称、电缆型号、规格及终点(并联时用的电缆应有顺序号）；2、装设在电缆终端处；3、直埋电缆在直线段每隔100mm处，电缆接头处应设置明显的标桩；4、标桩采用方柱石质材料，埋深250mm，读上应保持150mm（可根据具体条件合理安排）5、标桩采用两面刻字（字深1mm）,穿越城镇的直埋电缆,根据地面情况，标桩的设置可适当向四周延伸，但应能适应保护地下电缆的需要。

13 线路（母线）相位标志牌1、线路相位标志牌悬挂在龙门架醒目处,至少两端各挂一个;2、母线相位标志牌悬挂在母联分段两端，中间有龙门架的应适当悬挂。

15电力线路(电缆）标志牌固定于电缆两端处16 阀门标志牌1、标明阀门名称、编号和开启、关闭操作方向；2、圆形手轮直径大于400mm者，可采用圆形标志牌，安装固定于手轮中部;3、手轮直径小于400mm者或非圆形操作手柄，可采用圆形标志牌。

风机塔筒、箱变及电力线路等户外电力设备安全标志1、箱变每个门上都应有如下警告标示：
2、箱变靠道路外墙应有如下标示：
雷雨天气请勿靠近! 电力设施受法律保护!
3、在箱变有门的两侧应有如下标示
4、塔筒外墙标示：
5、“雷雨天气请勿靠近！”或“有电危险，请勿靠近！”标示，在离设备安全距离处设置警示牌。

6、制作成较大户外宣传牌，在路口或各段路中设置。

标语为：“电力设施受国家法律保护，禁止任何单位或个人从事危害电力设施的行为。

任何单位和个人都有保护电力设施的义务，对危害电力设施的行为，有权制止并向电力管理部门、公安部门报告。

”。
