初中物理 中考模拟物理电磁感应专项练习题及答案解析.docx

电磁感应训练题一、选择题（本题共52分。

在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确，全部选对得4分，选对但不全的得2分，有选错或不选的得0分） 1．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。

下列用电器中，没有利用电磁感应原理的是A ．动圈式话筒B ．日光灯镇流器C ．磁带录音机D ．白炽灯泡 2．关于电磁感应,下列说法正确的是A ．穿过线圈的磁通量越大，感应电动势越大B ．穿过线圈的磁通量为零,感应电动势一定为零C ．穿过线圈的磁通量变化越大，感应电动势越大D ．穿过线圈的磁通量变化越快，感应电动势越大3．如图所示，等腰直角三角形OPQ 区域内存在匀强磁场，另有一等腰直角三角形导线框ABC 以恒定的速度沿垂直于磁场方向穿过磁场,穿越过程中速度方向始终与AB 边垂直，且保持AC 平行于OQ .关于线框中的感应电流，以下说法正确的是 A ．开始进入磁场时感应电流最小 B ．开始穿出磁场时感应电流最大C ．开始进入磁场时感应电流沿顺时针方向D ．开始穿出磁场时感应电流沿顺时针方向 4．如图,闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部），则A ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥5．在一个较长的铁钉上，用漆包线绕上两个线圈A 、B ，将线圈B 的两端接在一起，并把CD 段直漆包线南北方向放置在静止的小磁针的上方，如图所示.下列判断正确的是A ．开关闭合时，小磁针不发生转动B ．开关闭合时，小磁针的N 及垂直纸面向里转动C ．开关断开时，小磁针的N 及垂直纸面向里转动 D ．开关断开时，小磁针的N 及垂直纸面向外转动 6．如图所示，在蹄形磁铁的两极间有一可以自由转动的铜盘（不计各种摩擦），现让铜盘转动。

电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（ ）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所 在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑 动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 （ ） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置 时的加速度关系为 （ ） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（ ） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断 【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。

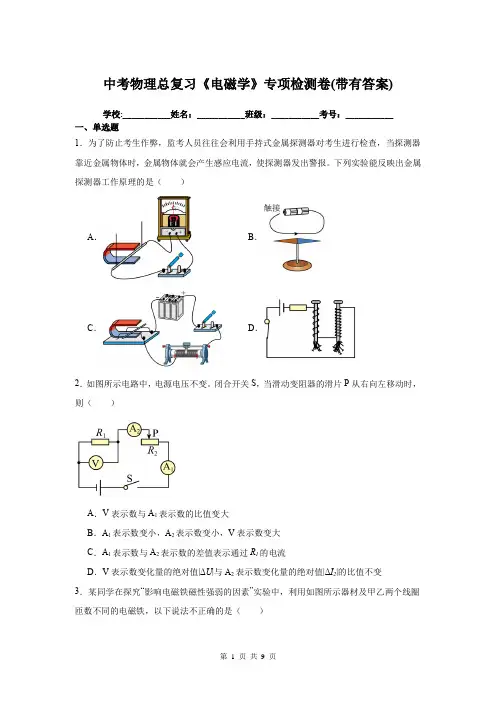

中考物理总复习《电磁学》专项检测卷(带有答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．为了防止考生作弊，监考人员往往会利用手持式金属探测器对考生进行检查，当探测器靠近金属物体时，金属物体就会产生感应电流，使探测器发出警报。

下列实验能反映出金属探测器工作原理的是（）A．B．C．D．2．如图所示电路中，电源电压不变。

闭合开关S，当滑动变阻器的滑片P从右向左移动时，则（）A．V表示数与A1表示数的比值变大B．A1表示数变小，A2表示数变小，V表示数变大C．A1表示数与A2表示数的差值表示通过R1的电流D．V表示数变化量的绝对值|ΔU|与A2表示数变化量的绝对值|ΔI2|的比值不变3．某同学在探究“影响电磁铁磁性强弱的因素”实验中，利用如图所示器材及甲乙两个线圈匝数不同的电磁铁，以下说法不正确的是（）A．闭合开关，从最左端向右移动滑片，则电流表示数变大，小铁块向下移动，弹簧长度变长B．该实验可得出结论：通过电磁铁的电流越大，电磁铁磁性越强C．为使实验现象更明显，可以将弹簧下端的小铁块改成相同体积的小铝块D．将甲乙两电磁铁分别接入电路，闭合开关后记下电流表示数及弹簧伸长的长度，即可探究电磁铁磁性强弱与线圈匝数的关系4．如图所示是某同学在做“用滑动变阻器调节灯泡亮度”的实验电路图，电源电压恒为4.5V，电压表量程“0~3V”，电流表的量程“0~0.6A”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路各个元件的情况下，下列判断正确的是（）A．灯泡的最小功率是0.162WB．该电路的最大功率是2.25WC．电压表的示数变化范围是0V~3VD．滑动变阻器阻值变化的范围是2.5Ω~10Ω5．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光（不考虑灯丝电阻的变化）。

电磁感应练习50题（含答案）1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L=0.2m，长为2d，d=0.5m，上半段d导轨光滑，下半段d导轨的动摩擦因素为μ=，导轨平面与水平面的夹角为θ=30°．匀强磁场的磁感应强度大小为B=5T，方向与导轨平面垂直．质量为m=0.2kg的导体棒从导轨的顶端由静止释放，在粗糙的下半段一直做匀速运动，导体棒始终与导轨垂直，接在两导轨间的电阻为R=3Ω，导体棒的电阻为r=1Ω，其他部分的电阻均不计，重力加速度取g=10m/s2，求：（1）导体棒到达轨道底端时的速度大小；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q；（3）整个运动过程中，电阻R产生的焦耳热Q．答案分析：（1）研究导体棒在粗糙轨道上匀速运动过程，受力平衡，根据平衡条件即可求解速度大小．（2）进入粗糙导轨前，由法拉第电磁感应定律、欧姆定律和电量公式结合求解电量．（3）导体棒在滑动时摩擦生热为Q f=2μmgdcosθ，再根据能量守恒定律求解电阻产生的焦耳热Q．解答：解：（1）导体棒在粗糙轨道上受力平衡：由 mgsin θ=μmgcos θ+BIL得：I=0.5A由BLv=I（R+r）代入数据得：v=2m/s（2）进入粗糙导轨前，导体棒中的平均电动势为： ==导体棒中的平均电流为： ==所以，通过导体棒的电量为：q=△t==0.125C（3）由能量守恒定律得：2mgdsin θ=Q电+μmgdcos θ+mv2得回路中产生的焦耳热为：Q电=0.35J所以，电阻R上产生的焦耳热为：Q=Q电=0.2625J答：（1）导体棒到达轨道底端时的速度大小是2m/s；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q是0.35C；（3）整个运动过程中，电阻R产生的焦耳热Q是0.2625J．点评：本题实质是力学的共点力平衡与电磁感应的综合，都要求正确分析受力情况，运用平衡条件列方程，关键要正确推导出安培力与速度的关系式，分析出能量是怎样转化的．2、如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。

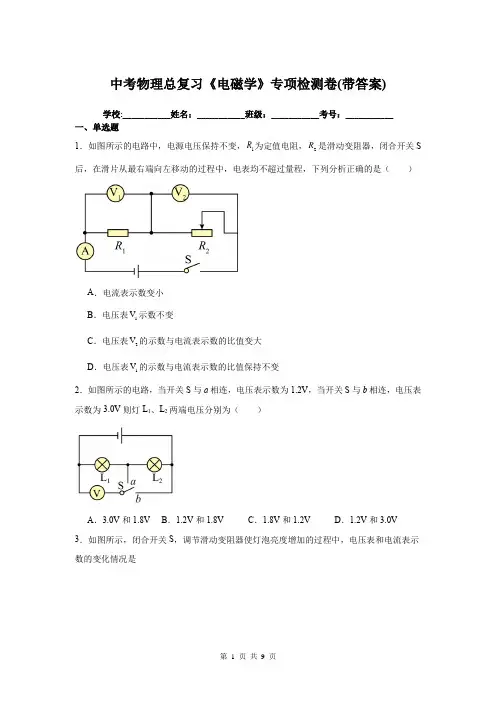

中考物理总复习《电磁学》专项检测卷(带答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路中，电源电压保持不变，1R 为定值电阻，2R 是滑动变阻器，闭合开关S 后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）A ．电流表示数变小B ．电压表1V 示数不变C ．电压表2V 的示数与电流表示数的比值变大D ．电压表1V 的示数与电流表示数的比值保持不变2．如图所示的电路，当开关S 与a 相连，电压表示数为1.2V ，当开关S 与b 相连，电压表示数为3.0V 则灯L 1、L 2两端电压分别为（ ）A ．3.0V 和1.8VB ．1.2V 和1.8VC ．1.8V 和1.2VD ．1.2V 和3.0V 3．如图所示，闭合开关S ，调节滑动变阻器使灯泡亮度增加的过程中，电压表和电流表示数的变化情况是A．电流表A的示数变小B．电压表V1的示数变大C．电压表V2的示数不变D．电压表V1的示数变小4．如图是电冰箱的简化电路图，图中M是电冰箱压缩机的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A．S1、S2都闭合时，照明灯与电动机串联B．S1闭合、S2断开时，照明灯与电动机并联C．关上冰箱门时，S2自动断开，使得照明灯熄灭D．冰箱内的温度降到设定的温度时，S1自动闭合，电动机开始工作5．为了抗疫的需要，学校门口安装了智能门禁，如图，它可以在1s内识别本校师生、完成测温并控制门禁闸门通行。

只有本校师生靠近时，开关S1才闭合，并且当红外测温仪感知体温在正常范围时，开关S2才闭合；只有当体温正常、人脸识别成功，电动机才能工作，系统打开闸门。

下列设计的电路符合要求的是（）A．B．C．D．6．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A．B．C．D．7．根据生活经验，你认为下列数据符合实际情况的是A．一个鸡蛋的质量大约是5g B．自行车正常行驶的速度约为18km/hC．人体的安全电压为36V D．人洗澡最适宜的温度是50℃8．在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连人的元件是（）A．甲是电池组，乙是电流表B．甲是电压表，乙是电池组C．甲是电压表，乙是电流表D．甲是电流表，乙是电池组9．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．10．下列做法不符合安全用电要求的是（）A．洗衣机的金属外壳与地线相连B．当发现有人触电时，先断开电源C．在新建楼房里安装漏电保护器D．把用电器三脚插头中接地的脚弄掉后插入两孔插座中二、填空题11．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是V，电源电压是V，若灯L2断路，则电压表的示数为V。

（物理）初三物理电与磁专项测试题（含答案解析）一、选择题1．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.2．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。

下图中与此工作原理相同的是（）A. B.C. D.【答案】 D【解析】【解答】解：A、图中实验装置，无电源，研究电磁感应现象，A不符合题意；B、图中实验为电流的磁效应，B不符合题意；C、图中的实验时探究带电体的性质，C不符合题意；D、图中实验装置，有电源，研究通电导体在磁场中受力，D符合题意。

故答案为：D。

【分析】电流存在着三种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．3．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。

下列能说明其原理的是图（）A. B. C. D.【答案】B【解析】【解答】根据题意知道，讲述的是磁场对电流作用；A图是演示电流的磁效应的实验装置，A不符合题意；B图是演示磁场对电流作用的实验装置，通电导体在磁场中受力运动是电动机的原理，B 符合题意；C图是研究电磁感应现象的实验装置，是发电机的原理，C不符合题意；D图中的电磁继电器是利用电磁铁来控制电路的，D不符合题意，故答案为：B。

中考物理总复习《电磁学》专项测试题及答案一、选择题1．如图所示，电源电压恒为5V，电压表的量程为0∼3V，电流表的量程为0∼0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

闭合开关，在保证电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．小灯电阻为6ΩB．电流表示数的变化范围是0A0.6A~C．电压表示数的变化范围是0V3V~D．灯泡的最小功率是0.2W2．如图是额定电压均为220V 的灯泡L1和L2的I-U图像。

下列分析错误的是（）A．当通过L2的电流为0.45A 时，其电压为160VB．当L1两端的电压为100V 时，其实际功率为20WC．将L1、L2串联，若L1两端的电压为40V 时，则L2的功率为8WD．将L1、L2并联，若通过L2的电流为0.5A 时，则L1的功率为66W3．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，则该故障可能是（）A．灯L2短路B．c点左侧的零线短路C．L2所在支路断路D．c、d两点间断路4．如图甲所示，电源电压保持不变。

闭合开关S，滑动变阻器的滑片P从a点滑到b点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。

下列叙述正确的是（）A．电流表示数为3A时滑片在b点B．滑片在a点时，10s内电阻R消耗的电能为90JC．图乙中dc是表示电压表V2的示数随电流表示数变化的图线D．滑片从a点滑到b点的过程中，电路消耗的总功率最大值为22.5W5．L1、L2分别标有“220V 100W”和“220V 40W”的字样。

不计灯丝电阻变化，下列说法正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5 C．两灯串联接入220V的电路，L1消耗的功率小于40WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．如图所示的电路中，电源电压不变，开关S闭合，滑片P分别处在中点和b端时，R1消耗的功率之比为25①9，则滑片P处在中点和b端时，R2消耗的功率之比为（）A．1①2B．5①3C．25①9D．25①187．如图，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，关于这个电路说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油C ．若电流表读数减小，电阻R 0的功率减小D ．若电流表读数减小，滑动变阻器R 两端的电压减小8．如图所示，电源电压保持不变，R 1：R 2=5：2，只闭合S 1时，电流表的示数为2A ，R 0消耗的功率为P 1；只闭合S 2时，R 2消耗的功率为16W ，R 0消耗的功率为P 2，且P 1：P 2=1：4，则下列正确的是（ ）A ．只闭合S 2时，电流表的示数为2.5AB ．R 2的阻值为4ΩC ．R 1的阻值为1ΩD ．电源电压为6V二、填空题9．如图甲所示，电源电压恒定，导体电阻的阻值不随温度的变化而变化。

中考物理《电磁学》实验题专项练习题（含答案）1．在“测量小灯泡的电功率”实验中，选用器材如下：2节新干电池、规格为2.5V的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。

（1）请用笔画线代替导线将图甲电路连接完整，要求滑片向左移动时，电压表示数变大______；（2）闭合开关前，滑动变阻器的滑片应置于_________（选填“A”或“B”）端，目的是______；（3）闭合开关后通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为_______W。

（4）实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻0R，设计了图丙电路测小灯泡的额定功率，连好电路后，操作步骤如下：①断开1S、闭合2S，移动滑片，使电压表示数等于灯泡的额定电压U额；②________，断开2S、闭合1S，记下电压表示数U。

_________（用U额、U、0R表示）。

则小灯泡额定功率表达式：P额2．小华在实验室测量额定电压为2.5V小灯泡的额定功率。

（1）如图所示是小华连接的实物电路，电路的连接有一处错误，请你在错接的导线上画×，然后用笔画线代替导线，画出正确的接线。

______（2）小华改正错误的电路连接后，进行实验。

她闭合开关S前，应将滑动变阻器的滑片P 移动到______端。

（选填“左”或“右”）（3）闭合开关S，调节滑动变阻器的滑片P到某一位置，观察到电压表和电流表的示数分别如图甲、乙所示，则此时通过小灯泡的电流为______A，小灯泡的额定功率为______W；小灯泡正常发光时的电阻R L=______Ω。

（结果保留一位小数）（4）小华在实验中，调节滑动变阻器的滑片P，测得多组电压值和电流值，之后她计算出小灯泡的平均功率。

你认为小华的做法是否正确？请简要说明原因：______。

3．小红同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。

初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。

三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。

2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。

3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。

4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。

中考物理总复习《电磁学》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．某电能表的表盘如图所示。

关于该电能表，下列说法正确的是（）A．该电能表的示数是12150kW h⋅B．“10（20）A”表示这个电能表能通过的最大电流是10AC．“50Hz”表示这个电能表在频率为50Hz的交流电路中使用600r/kW h⋅表示电能表上的转盘转过1r消耗的电能是600kW h⋅D．()2．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W3．图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。

闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。

下列说法正确的是（）A ．电源电压为5VB ．R 的最大阻值为20ΩC ．R =10Ω时，其功率最大D ．R =15Ω时，电路消耗的功率为1.8W 4．现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（ ）A ．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少B ．通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快C ．两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少D ．两只灯泡并联工作时，干路中允许通过的最大电流为1A5．已知12R =Ω，23R =Ω，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）A ．图甲中R 1与R 2的电流比122:3I I =:B ．图乙中R 1与R 2的电压比12:3:2U U =C ．图甲与图乙的总功率比12:6:25P P =D ．图甲与图乙的总功率比12:25:6P P = 6．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻1R 的阻值随温度的升高而增大，定值电阻2R 起保护电路的作用。
