烟台大学CADCAM期末考试复习题

cadcam期末考试试题及答案# CAD/CAM期末考试试题及答案## 一、选择题（每题2分，共20分）1. CAD/CAM系统的核心是______。

A. 计算机硬件B. 计算机软件C. 数字化输入设备D. 数控编程2. 在CAD/CAM软件中，以下哪个不是常见的设计工具？A. 直线B. 圆C. 曲线D. 音频3. CAM中的“CAM”代表______。

A. Computer Aided ManufacturingB. Computer Aided ManagementC. Computer Aided MeasurementD. Computer Aided Modeling4. 以下哪种技术不是用于提高数控加工精度的？A. 刀具补偿B. 误差分析C. 材料选择D. 机床校准5. 在CAD/CAM中，参数化设计的主要优点是______。

A. 易于修改设计B. 增加设计复杂度C. 降低设计效率D. 减少设计成本...（此处省略其他选择题）## 二、简答题（每题10分，共30分）1. 简述CAD/CAM系统在现代制造业中的应用及其重要性。

答：CAD/CAM系统在现代制造业中扮演着至关重要的角色。

它通过计算机辅助设计（CAD）和计算机辅助制造（CAM）技术，实现了产品设计和制造过程的自动化与优化。

CAD/CAM系统的应用可以显著提高设计效率，缩短产品开发周期，降低生产成本，并提升产品质量。

此外，它还支持复杂的几何形状设计，为创新设计提供了可能。

2. 解释什么是数控编程，并说明其在CAM中的作用。

答：数控编程是指使用计算机软件将设计好的零件或产品转化为数控机床可以识别和执行的指令代码的过程。

在CAM中，数控编程的作用是将设计模型转化为实际可加工的路径，指导数控机床进行精确的切削、铣削或其他加工操作。

这一过程对于确保加工精度和效率至关重要。

3. 描述CAD/CAM系统中的三维建模过程及其在产品设计中的重要性。

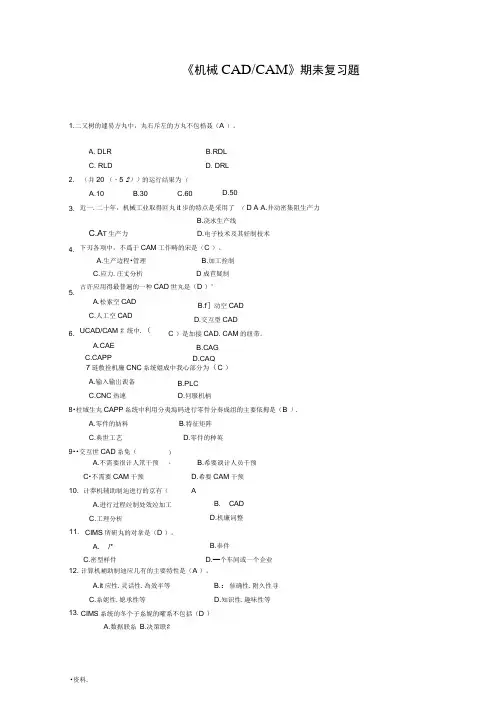

C.CAPPA.不需要很计人笊干预 C •不需要CAM 干预 计莽机辅助制辿进行的京有（ A.进行过程竝制处效竝加工 C.工理分析CIMS 所研丸的对拿是（D ）。

A. /*C.密型样件 B.希要谀计人员千预D.希要CAM 干预AB. CADD.机廉词整 B.奉件 D.—个车间或一个企业计算机補助制迪应几有的主要特性是（A ）。

A.it 应性.灵话性.為效半等 B.：隹确性.附久性寻C.糸妮性.媳承性等D.知识性.趣味性等 CIMS 糸统的冬个子糸妮的曜系不包括（D ）°A.数据联糸B.决策联纟《机械CAD/CAM 》期耒复习題1.二又树的遽易方丸中，丸右斥左的方丸不包梏聂（A ）。

A. DLR B.RDL2.3.4.5.6. C. RLD D. DRL（并20 （・5 2））的运行结果为（ A.10 B.30 C.60 D.50 近一.二十年，机械工业取得叵丸it 步的特点是采用了 （ D A A.井动密集阻生产力B.浇氷生产线C.A T 生产力D.电子枝术及其妊制枝术 下刃各项中，不爲于CAM 工作畴的宋是（C ）。

A.生产边程•管理 B.加工拴制C.应力.庄丈分析 D 成苣疑制古许应用得最普遍的一种CAD 世丸是（D ）° A.松索空CAD C.人工空CAD UCAD/CAM 纟统中.（ A.CAE B.f ］动空CAD D.交互型CAD C ）是加接CAD. CAM 的纽带。

B.CAG 7琏敷拴机廉CNC 糸统姐成中我心部分为（C ）°B.PLC A.输入输岀谀备C 热連 8•柱域生丸CAPP 糸统中利用分夷塢码进行零件分奏成组的主要依拇是（B ）.A.零件的妨料 C.典世工艺 9••交互世CAD 糸免（ D.何服机柄B.特征矩阵 D.零件的种英）。

D.CAQ10. 11. 12. 13.C.如奴联糸D.住息传输联系14. AAotuLISP 中，（car（llStXy 2））的运笄結累为（B ）。

《CADCAM技术》试题及答案一、单选题（每题2分，共10分）1. CADCAM技术中的CAM指的是什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助教学答案：B2. 在CADCAM系统中，用于创建和编辑图形的主要工具是什么？A. 文字处理软件B. 图形处理软件C. 数据库管理软件D. 操作系统答案：B3. 下列哪个不是CADCAM系统的主要功能？A. 零件设计B. 零件制造C. 零件销售D. 零件分析答案：C4. CADCAM技术中，CAM系统的核心组成部分是？A. 计算机B. 绘图仪C. 数控机床D. 打印机答案：C5. 在CADCAM技术中，用于提高设计精度和效率的常用方法是？A. 手工绘图B. 计算机辅助设计C. 手工计算D. 人工测量答案：B二、多选题（每题3分，共15分）1. CADCAM技术在工业设计中的应用包括以下哪些方面？A. 产品外观设计B. 产品结构设计C. 产品销售策略D. 产品制造过程答案：A B D2. 下列哪些软件可以用于CADCAM技术？A. AutoCADB. SolidWorksC. Microsoft ExcelD. Adobe Photoshop答案：A B3. CADCAM技术可以应用于哪些行业？A. 汽车制造B. 航空航天C. 食品加工D. 医疗设备答案：A B D4. 在CADCAM系统中，常见的数据交换格式包括？A. STEPB. IGESC. PDFD. DXF答案：A B D5. CADCAM技术的优势包括？A. 提高设计效率B. 提高制造精度C. 降低生产成本D. 减少环境污染答案：A B C三、判断题（每题1分，共5分）1. CADCAM技术可以完全替代传统的手工绘图和制造方法。

（对）2. CADCAM技术只适用于大型企业，不适用于小型企业。

（错）3. CADCAM技术可以提高产品的质量和生产效率。

（对）4. CADCAM技术中的CAM只与制造过程有关，与设计无关。

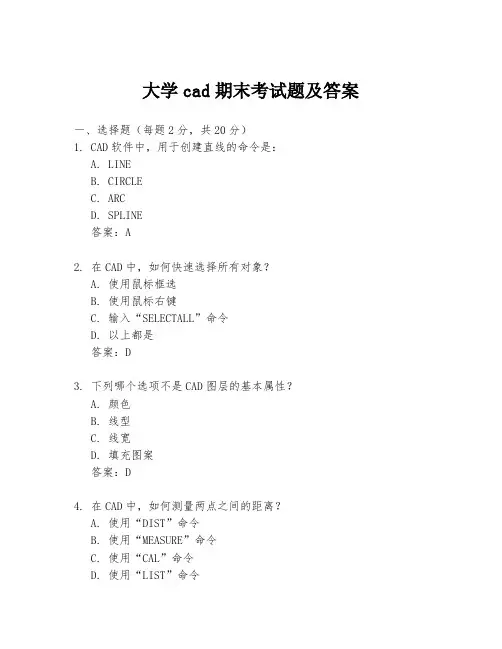

大学cad期末考试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 在CAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标右键C. 输入“SELECTALL”命令D. 以上都是答案：D3. 下列哪个选项不是CAD图层的基本属性？A. 颜色B. 线型C. 线宽D. 填充图案答案：D4. 在CAD中，如何测量两点之间的距离？A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“CAL”命令D. 使用“LIST”命令答案：A5. CAD中，哪个命令用于绘制圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE答案：A6. 如何在CAD中创建一个矩形？A. 使用“RECTANGLE”命令B. 使用“POLYGON”命令C. 使用“BOX”命令D. 使用“LINE”命令答案：A7. 在CAD中，如何复制一个对象到另一个位置？A. 使用“COPY”命令B. 使用“MOVE”命令C. 使用“ARRAY”命令D. 使用“OFFSET”命令答案：A8. CAD中，哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：B9. 如何在CAD中创建一个圆弧？A. 使用“ARC”命令B. 使用“CIRCLE”命令C. 使用“ELLIPSE”命令D. 使用“POLYLINE”命令答案：A10. CAD中，哪个命令用于创建一个多边形？A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案：B二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制一个矩形。

答案：RECTANGLE2. 如果需要在CAD中创建一个具有特定角度的直线，可以使用____命令。

答案：LINE3. CAD中，____命令允许用户输入特定的坐标来创建点。

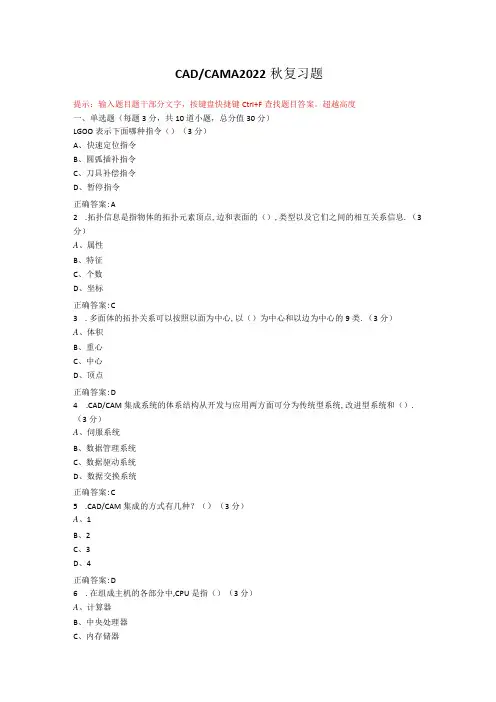

CAD/CAMA2022秋复习题提示：输入题目题干部分文字，按键盘快捷键Ctrl+F查找题目答案。

超越高度一、单选题（每题3分，共10道小题，总分值30分）LGOO表示下面哪种指令（）（3分）A、快速定位指令B、圆弧插补指令C、刀具补偿指令D、暂停指令正确答案:A2.拓扑信息是指物体的拓扑元素顶点,边和表面的（）,类型以及它们之间的相互关系信息.（3分）A、属性B、特征C、个数D、坐标正确答案:C3.多面体的拓扑关系可以按照以面为中心,以（）为中心和以边为中心的9类.（3分）A、体积B、重心C、中心D、顶点正确答案:D4.CAD/CAM集成系统的体系结构从开发与应用两方面可分为传统型系统,改进型系统和（）.（3分）A、伺服系统B、数据管理系统C、数据驱动系统D、数据交换系统正确答案:C5.CAD/CAM集成的方式有几种？（）（3分）A、1B、2C、3D、4正确答案:D6.在组成主机的各部分中,CPU是指（）（3分）A、计算器B、中央处理器C、内存储器D、连接主板正确答案:B7.目前,按照时间干涉碰撞检验算法主要分为两类.为满足NC加工仿真的实时性和沉浸性的要求,应尽量提高算法的效率,因此通常采用哪种检测方法.（）（3分）A、时间逼近检测B、连续时间检测C、时间补偿检测D、离散时间检测正确答案:D8.在CAD/CAM系统中,UNIX是（）（3分）A、支撑软件B、应用软件C、操作系统D、造型软件正确答案:C9.模具零件根据自身特点及其使用频率和相似程度,可以划分为3类:（）,标准件和非标准件.（3分）A、复杂件B、简单件C、典型组合件D、组装件正确答案:C10.反向工程中,产品设计是从开始的.（）（3分）A、实现某一特定功能的概念B、模具数字化的实现过程C、材料的选择D、加工方法的选择正确答案:B二、判断题（每题3分，共10道小题，总分值30分）1.数据结构是描述物体数据元素之间关系的组织形式.（3分）正确答案：正确2.数控编程是生成用数控机床进行零件加工的数控程序的过程。

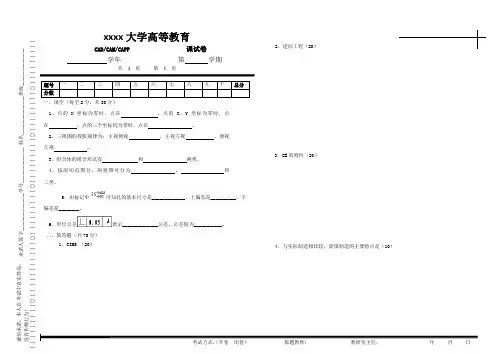

承诺人签字_______________学号______________ 姓名_______________班级_______________ xxxx 大学高等教育CAD/CAM/CAPP课试卷 学年第 学期共 1 页 第 1 页┊┊┊┊┊┊┊┊┊〇┊┊┊┊┊┊┊┊〇┊┊┊┊┊┊┊┊┊〇┊┊┊┊┊┊┊┊┊〇┊┊┊┊┊┊┊┊┊┊┊〇┊┊┊┊┊┊┊┊┊拟题教师： 教研室主任： 年 月 日题号 一 二 三 四 五 六 七 八 九 十 总分 分数一、填空（每空2分，共30分）1、点的X 坐标为零时，点在 ，点的X 、Y 坐标为零时，点 在 ，点的三个坐标均为零时，点在 。

2、三视图的投影规律为：主视俯视 ，主视左视 ，俯视左视 。

3、组合体的组合形式有 和 两类。

4、按剖切范围分，剖视图可分为 、 和 三类。

5．由标记Φ可知孔的基本尺寸是_____________，上偏差是__________，下偏差是________。

6．形位公差表示______________公差，公差值为___________。

二、简答题（共70分）1．CIMS （20）2．逆向工程（20）3．CE 的特性（20）4．与实际制造相比较，虚拟制造的主要特点是（10）诚信承诺：本人在考试中真实答卷，没有作弊行为！考试方式：（开卷 闭卷）答案一、填空题（每题2分，共30分）1、W面上、Z轴上、坐标原点上2、长对正、高平齐、宽相等。

3、叠加、4、全剖视、半剖视、局部剖视5、6、垂直度、0.05二、简答题（共70分）1（20分）计算机集成制造系统(Computer Integrated Manufacturing System)是现代信息技术条件下的新一代制造系统。

它以计算机来辅助制造系统的集成，以充分的、及时的信息交流或信息共享将企业的设计、工艺、生产车间以及供销和管理部门集成一个有机的整体，使他们相互协调地运作，以提高产品质量，缩短产品开发周期，提高生产效率，确保企业的整体效益，提高企业竞争力和生存能力。

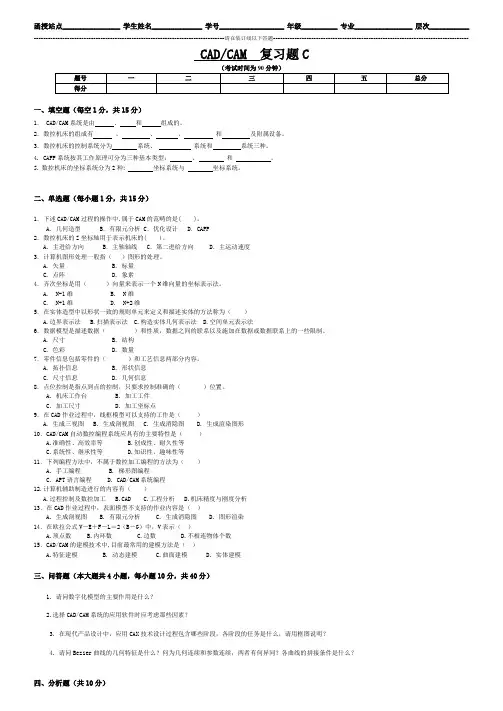

函授站点________________ 学生姓名______________ 学号__________________ 年级__________ 专业________________ 层次___________ --------------------------------------------------------------------------------请在装订线以下答题----------------------------------------------------------------------------------CAD/CAM 复习题C（考试时间为90分钟）一、填空题（每空1分，共15分）1． CAD/CAM系统是由、和组成的。

2．数控机床的组成有、、、和及附属设备。

3．数控机床的控制系统分为系统、系统和系统三种。

4. CAPP系统按其工作原理可分为三种基本类型：、和。

5. 数控机床的坐标系统分为2种: 坐标系统与坐标系统。

二、单选题（每小题1分，共15分）1．下述CAD/CAM过程的操作中.属于CAM的范畴的是( )。

A．几何造型 B．有限元分析 C．优化设计 D．CAPP2．数控机床的Z坐标轴用于表示机床的( )。

A．主进给方向 B．主轴轴线 C．第二进给方向 D．主运动速度3．计算机图形处理一般指（）图形的处理。

A. 矢量B. 标量C. 点阵D. 象素4．齐次坐标是用（）向量来表示一个N维向量的坐标表示法。

A. N-1维B. N维C. N+1维D. N+2维5．在实体造型中以形状一致的规则单元来定义和描述实体的方法称为（）A.边界表示法B.扫描表示法C.构造实体几何表示法D.空间单元表示法6．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。

A. 尺寸B. 结构C. 色彩D. 数量7．零件信息包括零件的（）和工艺信息两部分内容。

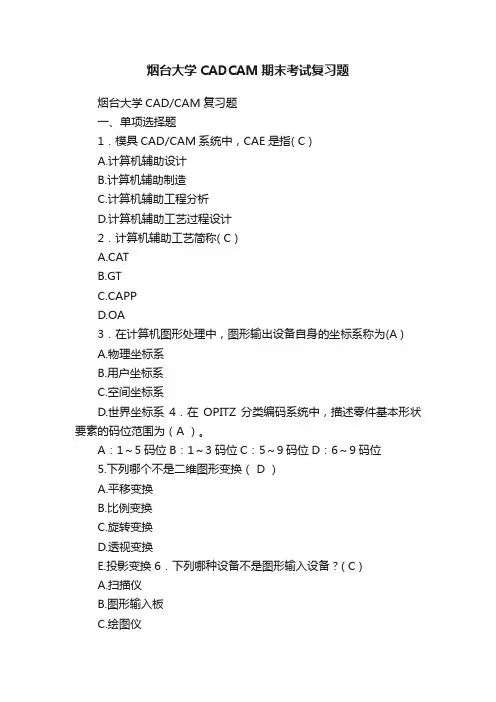

烟台大学CADCAM期末考试复习题烟台大学CAD/CAM复习题一、单项选择题1．模具CAD/CAM系统中，CAE是指( C )A.计算机辅助设计B.计算机辅助制造C.计算机辅助工程分析D.计算机辅助工艺过程设计2．计算机辅助工艺简称( C )A.CATB.GTC.CAPPD.OA3．在计算机图形处理中，图形输出设备自身的坐标系称为(A )A.物理坐标系B.用户坐标系C.空间坐标系D.世界坐标系4．在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为（A ）。

A：1～5码位B：1～3码位C：5～9码位D：6～9码位5.下列哪个不是二维图形变换（ D ）A.平移变换B.比例变换C.旋转变换D.透视变换E.投影变换6．下列哪种设备不是图形输入设备？( C )A.扫描仪B.图形输入板C.绘图仪D.鼠标7.几何造型中曲面的参数空间是（B ）A.一维空间B.二维空间C.三维空间D.四维空间8.数控编程需设置安全高度，其目的是保证（D ）A.工作进给时不发生干涉B.操作者人身安全C.下刀动作时不发生干涉D.快速走刀时不发生干涉9.计算机辅助几何设计简称为( )。

A.CAEB.CAGDC.CAPMD.CAM10.模具CAD/CAM系统中，CAPP是指( )。

A.计算机辅助设计B.计算机辅助制造C.计算机辅助工程D.计算机辅助工艺过程设计11.计算机集成制造系统简称为( )。

A.CAEB.GTC.CIMSD.CMS12.CPU主要由控制单元和( )组成。

A.算术逻辑单元(ALU)B.输入/输出(I/O)接口C.数据总线D.电子线路13.DBMS是指( )。

A.信息管理系统B.计算机辅助管理系统C.数据库管理系统D.刀具管理系统14.在计算机图形处理中，图形输出设备自身的坐标系称为( )。

A.用户坐标系B.设备坐标系（物理坐标系）C.规格化的设备坐标系D.世界坐标系15.在计算机图形处理中，设计者确定的坐标系称为( )。

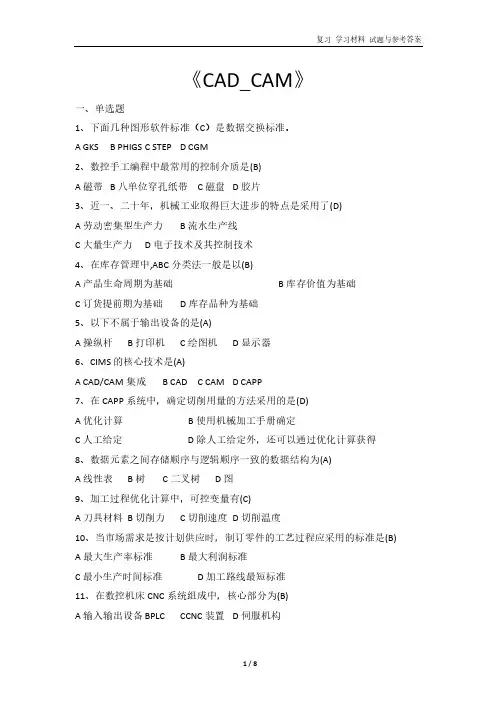

《CAD_CAM》一、单选题1、下面几种图形软件标准（C）是数据交换标准。

A GKSB PHIGSC STEPD CGM2、数控手工编程中最常用的控制介质是(B)A磁带B八单位穿孔纸带C磁盘D胶片3、近一、二十年，机械工业取得巨大进步的特点是采用了(D)A劳动密集型生产力B流水生产线C大量生产力D电子技术及其控制技术4、在库存管理中,ABC分类法一般是以(B)A产品生命周期为基础B库存价值为基础C订货提前期为基础D库存品种为基础5、以下不属于输出设备的是(A)A操纵杆B打印机C绘图机D显示器6、CIMS的核心技术是(A)A CAD/CAM集成B CADC CAMD CAPP7、在CAPP系统中，确定切削用量的方法采用的是(D)A优化计算B使用机械加工手册确定C人工给定D除人工给定外，还可以通过优化计算获得8、数据元素之间存储顺序与逻辑顺序一致的数据结构为(A)A线性表B树C二叉树D图9、加工过程优化计算中，可控变量有(C)A刀具材料B切削力C切削速度D切削温度10、当市场需求是按计划供应时，制订零件的工艺过程应采用的标准是(B) A最大生产率标准B最大利润标准C最小生产时间标准D加工路线最短标准11、在数控机床CNC系统组成中，核心部分为(B)A输入输出设备 BPLC CCNC装置D伺服机构12、（A）是计算机图形学领域中最早用来表示形体的模型，至今仍在广泛应用。

A线框B表面C实体D曲面13、栈的插入与删除操作在（A）进行。

A栈顶B栈底C任意位置D指定位置14、用有限元法求解问题时，决定单元信息数据量的因素之一是(A)A单元的数目B单元的编号C单元的重量D单元的位置15、被称为新一代建模系统的是(A)A特征建模B线框建模C表面建模D实体建模16、在二维图形变换矩阵中，参数s可使图形产生（D）变换。

A反射B旋转C错切D全比例17、在数据结构中，从逻辑上可以把数据结构分成(C)A动态结构和静态结构B紧凑结构和非紧凑结构C线性结构和非线性结构D内部结构和外部结构18、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据（B）A零件的材料B特征矩阵C典型工艺D零件的种类19、工厂下设许多车间，每个车间有若干班组，班组里每个工人的信息又包括许多项目。

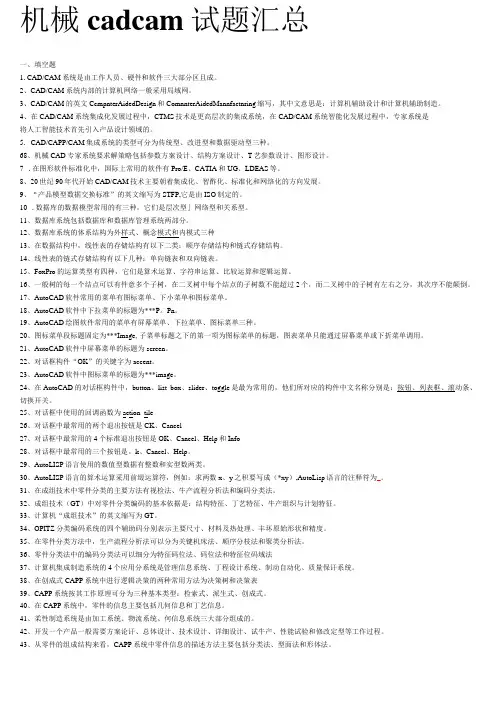

机械cadcam试题汇总一、填空题1.CAD/CAM系统是由工作人员、硬件和软件三大部分区且成。

2、CAD/CAM系统内部的计算机网络一般采用局域网。

3、CAD/CAM的英文CcmpnterAidedDesign和ComnnterAidedMannfactnring缩写，其中文意思是：计算机辅助设计和计算机辅助制造。

4、在CAD/CAM系统集成化发展过程中，CTMS技术是更高层次的集成系统，在CAD/CAM系统智能化发展过程中，专家系统是将人工智能技术首先引入产品设计领域的。

5.CAD/CAPP/CAM集成系统的类型可分为传统型、改进型和数据驱动型三种。

68、机械CAD专家系统要求解策略包括参数方案设计、结构方案设计、T艺参数设计、图形设计。

7.在图形软件标准化中，国际上常用的软件有Pro/E、CATIA和UG、LDEAS等。

8、20世纪90年代开始CAD/CAM技术主要朝着集成化、智酢化、标准化和网络化的方向发展。

9、“产品模型数据交换标准”的英文缩写为STFP,它是由ISO制定的。

10.数据库的数据模型常用的有三种，它们是层次型」网络型和关系型。

11、数据库系统包括数据库和数据库管理系统两部分。

12、数据库系统的体系结构为外样式、概念模式和内模式三种13、在数据结构中，线性表的存储结构有以下二类：顺序存储结构和链式存储结构。

14、线性表的链式存储结构有以下几种：单向链表和双向链表。

15、FoxPro的运算类型有四种，它们是算术运算、字符串运算、比较运算和逻辑运算。

16、一般树的每一个结点可以有件意多个子树，在二叉树中每个结点的子树数不能超过2个，而二叉树中的子树有左右之分，其次序不能颠倒。

17、AutoCAD软件常用的菜单有图标菜单、下小菜单和图标菜单。

18、AutoCAD软件中下拉菜单的标题为***P。

Pn。

19、AutoCAD绘图软件常用的菜单有屏幕菜单、下拉菜单、图标菜单三种。

20、图标菜单段标题固定为***Image,子菜单标题之下的第一项为图标菜单的标题，图表菜单只能通过屏幕菜单或下折菜单调用。

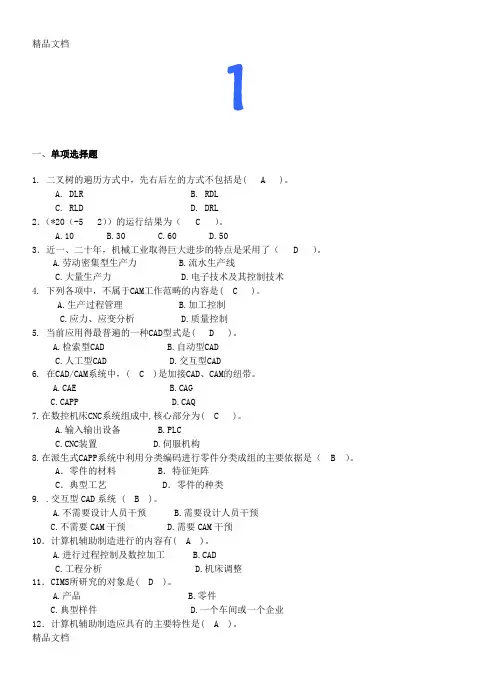

1一、单项选择题1. 二叉树的遍历方式中，先右后左的方式不包括是( A )。

A. DLRB. RDLC. RLDD. DRL2．（*20（-5 2））的运行结果为（ C ）。

A.10B.30C.60D.503．近一、二十年，机械工业取得巨大进步的特点是采用了（ D ）。

A.劳动密集型生产力B.流水生产线C.大量生产力D.电子技术及其控制技术4. 下列各项中，不属于CAM工作范畴的内容是( C )。

A.生产过程管理B.加工控制C.应力、应变分析D.质量控制5. 当前应用得最普遍的一种CAD型式是( D )。

A.检索型CADB.自动型CADC.人工型CADD.交互型CAD6. 在CAD/CAM系统中，( C )是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ7.在数控机床CNC系统组成中,核心部分为( C )。

A.输入输出设备B.PLCC装置D.伺服机构8.在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（ B ）。

A．零件的材料 B．特征矩阵C．典型工艺 D．零件的种类9. .交互型CAD系统 ( B )。

A.不需要设计人员干预B.需要设计人员干预C.不需要CAM干预D.需要CAM干预10．计算机辅助制造进行的内容有( A )。

A.进行过程控制及数控加工B.CADC.工程分析D.机床调整11．CIMS所研究的对象是( D )。

A.产品B.零件C.典型样件D.一个车间或一个企业12．计算机辅助制造应具有的主要特性是( A )。

A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等13．CIMS系统的各个子系统的联系不包括( D )。

A. 数据联系B. 决策联系C. 组织联系D. 信息传输联系14．在AotuLISP中，(car(11StXy 2))的运算结果为( B )。

A. xB.yC. zD. (yz)15．决策树又叫判定树，它不包括( B )。

CADCAM练习题A1、三维CAD技术的发展先后经历了哪四次革命？2、广义和狭义CAM3、什么是CAD？4、什么是CAM?5、什么是线框建模?6、什么是实体建模?7、CAD/CAM集成的方法8、有限元分析方法具有的特点9、CIMS的基本构成10、数控机床切削加工零件的完整过程一般有哪些？11、网络化制造的特点12、CAD系统功能模块有哪些？13、CAD/CAM系统软件组成CADCAM练习题A答案1⑴第一次CAD技术革命—曲面造型系统初期的三维CAD系统只是极为简单的线框式系统，这种线框造型系统只能表达基本的几何信息，不能有效表达几体数据间的拓扑关系。

由于缺乏形体的表面信息，CAE及CAM均无法实现。

进入70年代，飞机和汽车工业中遇到了大量的自由曲面问题，法国达索飞机制造公司的三维曲面造型系统CATIA为人类带来了第一次CAD技术革命，改变了以往只能借助油泥模型来近似表达曲面的落后的工作方式。

⑵第二次CAD技术革命—实体造型技术有了表面模型，CAM的问题可以基本解决。

但由于表面模型技术只能表达形体的表面信息，难以准确表达零件的其它特性，如质量、重心、惯性矩等，对CAE十分不利，最大的问题在于分析的前处理特别困难。

美国SDRC公司于1979年发布了世界上第一个完全基于实体造型技术的大型CAD/CAE软件—I-DEAS。

由于实体造型技术能够精确表达零件的全部属性，在理论上有助于统一CAD、CAE、CAM的模型表达，给设计带来了惊人的方便性。

它的普及应用标志着CAD 发展史上的第二次技术革命。

⑶第三次CAD技术革命—参数化技术进入80年代中期，CV公司提出了一种比无约束自由造型更新颖、更好的算法—参数化实体造型方法，该算法主要具有以下特点：基于特征、全尺寸约束、全数据相关、尺寸驱动设计修改。

由于参数化技术核心算法与以往的系统有本质差别，若采用参数化技术，必须将全部软件重新改写，投资及开发工作量必然很大。

《机械CAD CAM》期末考试试卷附答案一、单选（每小题3分，共60分）1、CAD/CAM是（）的英文缩写。

A.计算机辅助设计和计算机自动制造B.计算机辅助设计和计算机辅助制造C.计算机辅助设计和计算机辅助管理D.计算机辅助设计和计算机自动编程2、在各种数据结构中，最简单的方式为（）。

A.树B.二叉树C.图D.线性表3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）。

A. 线性表B. 树C. 二叉树D. 图4、二叉树的遍历方式中，先左后右的方式不包括是（）A.DLRB.LDRC.RLDD.LRD5、线性表的顺序存储结构适合于存储的数据是（）A.设计结果数据B.数据元素长度不同的数据C.中间结果数据D.工程手册中的数表6、通常我们将数据的存储称为数据的（）A.物理结构B.逻辑结构C.逻辑关系D.存储介质7、下述CAD/CAM过程的操作中，属于CAM范畴的为（）A．优化设计 B.CAE C.数控加工 D.几何造型8、下述CAD/CAM过程的操作中，属于CAM的范畴的是（）。

A. 几何造型B. 有限元分析C. 优化设计D. CAPP9、下述CAD/CAM过程操作中，属于CAM的范畴的是（）A.几何造型B.特征造型C.GTD.优化设计10、下述CAD/CAM过程的操作中，属于CAD范畴的为（）A．GT B.CAPP C.数控加工 D.几何造型11、下述CAD/CAM过程的操作中，属于CAD范畴的是（）A.CAPPB.CIMSC.FMSD.几何造型12、下述CAD/CAM过程的操作中，属于CAD范畴的为（）A. GTB. CAPPC.有限元分析D.数控加工13、AutoLISP语言与LISP语言不同之处在于它是一种（）。

A.表处理语言B.人工智能绘图语言C.高级语言D.人工智能语言14、在AutoLISP语言中，（cadr(x y z)的运行结果为（）。

A.xB.yC.zD.（y z）(cdr命令结果)。

CAD/CAM练习题A 1．CIMS
2．逆向工程
3．CE的特性
4．与实际制造相比较，虚拟制造的主要特点是5．数控编程的内容和步骤
6．CAD系统的功能模块有哪些
7．CAD/CAM集成的方法
8．有限元分析方法具有的特点
9．CIMS的基本构成
10.数控机床切削加工零件的完整过程一般有哪些？
CAD/CAM练习题A答案
1
计算机集成制造系统(Computer Integrated Manufacturing System)是现代信息技术条件下的新一代制造系统。

它以计算机来辅助制造系统的集成，以充分的、及时的信息交流或信息共享将企业的设计、工艺、生产车间以及供销和管理部门集成一个有机的整体，使他们相互协调地运作，以提高产品质量，缩短产品开发周期，提高生产效率，确保企业的整体效益，提高企业竞争力和生存能力。

2
逆向工程是由高速三维激光扫描机对已有的样品或模型进行准确、高速的扫描，得到其三维轮廓数据，配合反求软件进行曲向重构，并对重构的曲面进行在线精度分析、评价构造效果，最终生成IGES或STL数据，据此就能进行快速成型或CNC数控加工。

3
(1) 并行特性。

把时间上有先后的作业活动转变为同时考虑和尽可能同时处理和并行处理的活动。

(2) 整体特性。

将制造系统看成是一个有机整体，各个功能单元都存在着不可分割的内在联系，特别是有丰富的双向信息联系，强调全局性地考虑问题，把产品开发的各种活动作为一个集成的过程进行管理和控制，以达到整体最优的目的。

(3) 协同特性。

特别强调人们的群体协同作用．包括与产品全生命周期(设计、工艺、制造、质量、销售、服务等)的有关部门人员组成的小组或小组群协。

D.工件加工质量控制
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在CAD/CAM软件中，用于描述三维物体的表面形状的是______。
2.数控编程中的G代码“G01”表示______。
3. CAD/CAM技术中，______是指利用计算机技术对产品进行设计的过程。
4. CAM技术的全称是（）
A.计算机辅助设计
B.计算机辅助制造
C.计算机辅助教学
D.计算机辅助检测
5.以下哪种格式不是CAD软件中常用的文件格式？（）
A. DWG
B. DXF
C. DOC
D. STL
6.在CAM软件中，以下哪个功能用于生成机床加工路径？（）
A.雕刻
B.铣削
C.渲染
D.布局
7.以下哪种机床不属于数控机床？（）
机床cadcam技术考核试卷
考生姓名：__________答题日期：_______年__月__日得分：____________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1. CAD/CAM技术中，CAD指的是（）
2.论述数控编程中G代码和M代码的作用及其区别。
3.请详细说明CAM软件中刀具路径生成的基本步骤。
4.结合实际案例分析，阐述CAD/CAM技术在提高加工效率和产品质量方面的优势。
标准答案
一、单项选择题
1. A
2. C
3. C
4. B
5. C
6. B
7. C
8. A
9. C
10. B
11. C
12. C

《CAD/CAM》期末复习题一、单项选择题4. 下列各项中，不属于CAM工作范畴的内容是( C )。

A.生产过程管理B.加工控制C.应力、应变分析D.质量控制5. 当前应用得最普遍的一种CAD型式是( D )。

A.检索型CADB.自动型CADC.人工型CADD.交互型CAD6. 在CAD/CAM系统中，( C )是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ9. .交互型CAD系统 ( B )。

A.不需要设计人员干预B.需要设计人员干预C.不需要CAM干预D.需要CAM干预10．计算机辅助制造进行的内容有( A )。

A.进行过程控制及数控加工B.CADC.工程分析D.机床调整12．计算机辅助制造应具有的主要特性是( A )。

A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等1．在CAD/CAM系统中，CAM是指（ B ）。

A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助工程D. 计算机辅助工艺过程设计2．ERP是（ B ）的缩写ArrayA. 物料需求计划B. 企业资源计划C. 制造资源计划D. 集成制造技术3．下列说法那项是错误的（ C ）A. 文件的操作主要表现在两个方面，一个是查找，一个是排序。

B. 数据结构分为物理结构和逻辑结构。

C. CAD/CAM系统实际上就是软件。

D. 将隐藏线和隐藏面消除的过程就叫消隐。

4．CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等。

它（ B ）A. 输入的是设计要求，输出的是设计方案。

B. 输入的是设计要求，输出的是制造加工信息。

C. 输入的是设计要求，输出的是图纸。

D. 输入的是设计要求，输出的是工艺流程。

5．建模技术将显示世界中的产品及相关信息转换为计算机内部能够处理、存储和管理的（ B ）表达方法。

A. 自动化B. 数字化C. 智能化D. 系统化6．CAD/CAM系统中软件分为几大类,他们是：（ B ）A. 系统软件、功能软件、应用软件B. 系统软件、支撑软件、应用软件。

CADCAM期末考试7016一、填空题1、数据结构包括数据地（逻辑）结构和（物理）结构.2、按数据模型传统数据库系统分成（网状数据库）、（层次数据库）、（关系数据库）几类.3、数据物理结构分为：（顺序存储）结构和（链式存储）结构.4、PDM信息集成模式有（封装模式）和（接口和集成模式）.5、常用地数据库分为三类，分别是（网状数据库）、（层次数据库）、（关系数据库）.6、PDM地英文名称（Product Data Management）.7、CAD/CAM系统中地软件系统可分为（基础层）、（支撑层）、（应用层）三个层次.8、手工编程中使用地工艺指令（准备性工艺指令）、（辅助性工艺指令）.9、CAD中设计资料地处理与存储有四种方法：（公式化）、（数组化）、（数据文件）、（数据库）.10、图形变换地常用方式有：（变比例变换）、（平移变换）、（旋转变换）、（对称变换）等.11、CAD技术发展趋势是：（集成化）、（智能化）、（网络化）.12、G00、G01、G02、G41分别表示：（快速点定位）、（直线插补）、（顺时针圆弧插补）、（左偏刀具半径补偿）等.p1EanqFDPw13、CAD技术发展经历地几次大地革新是（曲面造型技术）、（实体造型技术）、（参数化技术）、（变量化技术）、（特征造型）.DXDiTa9E3d14、线性表地链式存储方式有（单向链表）、（双向链表）、（循环链表）.15、数控装置硬件结构由微处理器cpu、（存储器）、（I/O 设备）、（PLC及开关量I/O接口）、（位置控制装置）等组成.RTCrpUDGiT16、计算机辅助工艺设计地英文全称是：（Computer Aided Process Planning）.5PCzVD7HxA17、CAPP按工作原理可分为：（检索式CAPP）、（派生式CAPP）、（创成式CAPP）、（半创成式CAPP）、（广义CAPP）、（智能型CAPP）等6种类型.jLBHrnAILg18、列出三种目前流行地三维造型软件（Solidworks）、（UG）、（Pro/E）.19、CNC装置地功能有输入、（译码）、（刀具补偿）、进给速度处理、（插补）、（位置控制）、开关量处理、显示、诊断等.xHAQX74J0X20、刀具补偿包括（刀具长度补偿）和（刀具半径补偿）.21、机械零件按成组技术理论可分为（复杂件或特殊件）、（相似件）、（标准件）三类.22、分类编码系统在成组技术实际应用中，有（层次结构）、（链式结构）、（混合结构）等三种基本编码结构.LDAYtRyKfE23、网络CAPP系统分为（服务器）端和（客户）端.24、链式数据结构地特征是（由信息字段和指针字段组成）.25、成组技术实际应用中，三种基本编码结构是（层次结构）、（链式结构）、（混合结构）.26、数控加工是数控机床应用（数字化信息）实现机床（控制）地一种技术.27、专家系统地基本构成主要包括：（知识库）、（推理机）、（解释系统）、（知识获取系统）、（人机接口）.Zzz6ZB2Ltk28、数控装置中存储器分为固化存储器ROM和（随机存机器RAM）.29、常用地成组技术编码系统有（Opitz ）、（KK-3）、（JLBM-1）等.30、在专家系统中，推理机从选择规则到执行操作分为（匹配）、（冲突解决）、（操作）三个步骤.31、请写出三种数据逻辑结构（线性表结构）、（树状结构）、（网状结构）32、CAPP是通过向计算机输入被加工零件地（几何信息和工艺信息），由计算机自动输出零件地工艺路线和工序内容地过程.dvzfvkwMI133、PDM系统建设项目应遵循（总体规划）（分步实施）（效益驱动）（整体推进）地原则.34、CAD系统地硬件由（计算机、外围设备、网络系统）组成.CAD 系统中地软件分为（系统软件）、（支撑软件）和（应用软件）.rqyn14ZNXI35、产生式系统包含（事实库）、（规则库）、（推理机）等三个组成部分.36、PDM把文档分成（图形文件）、（文本文件）、（数据文件）、（表格文件）、（音像文件）几种类型进行管理.EmxvxOtOco37、在成组技术中，零件地分组方法包括：（视检法）、（生产流程分析法）、（编码分类法）.二、判断题1、工序设计包括确定工步操作内容和刀、夹量具等.（√）P1052、最小二乘曲线拟合就是将所有地节点地偏差平方和达到最小.（√）P233、物体作基本地几何变换，可不考虑变换地顺序，结果是一样地.（×）p334、在线性表地顺序存储中，数据元素类型必须相同，占有存储单元长度可以不同.（×）p265、检索式CAPP需要进行零件编码管理.（×）p94掌握CAPP地基本类型及各自地特点：其中检索式CAPP不需要零件编码，是最简单地CAPP系统；派生式CAPP是建立在成组技术上地CAPP系统，其对零件分类归组，形成零件族，对标准样件编制标准工艺规程；而创成式CAPP与派生式不同，不存在标准工艺规程，系统模拟专家，应用各种工艺决策规则，自动生成零件地工艺规程，目前还不完善；半创成式CAPP是以成组技术为基础，以单件、中小批量生产企业为应用对象，采用检索与自动决策相结合地工作方式自动生成工艺规程，充分体现了检索与创成相结合地优点，是派生式CAPP与创成式CAPP地综合.SixE2yXPq56、工艺路线和工序内容地拟定包括：定位和夹紧方案地选择、加工方法地选择、加工工序地安排等.（√）7、表面建模可以进行有限元分析、物性计算等（×）P39三维几何建模地三种方式有线框建模、表面建模和实体建模.其中表面建模是通过物体表面进行描述地建模方法，又称曲面建模.但它地缺点是不能进行有限元分析和物性计算.6ewMyirQFL8、CAD/CAM系统地输入设备有数字化仪、图形输入板、绘图机、扫描仪及键盘等.（×）P1479、CAPP是利用计算机技术从毛坯到成品地设计和制造过程，（×）.知识点为CAPP地概念：CAPP是利用计算机技术辅助工艺师完成零件从毛坯到成品地设计和制造过程，是将产品地设计信息转换为制造信息地一种技术.CAPP是通过向计算机输入被加工零件地几何信息（形状、尺寸等）和工艺信息（材料、热处理、批量等），由计算机自动输出零件地工艺路线和工序内容地过程.kavU42VRUs10、CAD技术就是CAPP和CAM地简单组合.（×）知识点为CAD地概念三、简答题1、什么叫计算机辅助设计CAD？P1答：计算机辅助设计（Computer Aided Design）利用计算机强有力地计算功能和高效率地图形处理能力，辅助设计师进行工程和产品地设计与分析，以达到理想地目地或取得创新成果地一项技术.它以计算机、外围设备及其系统软件为基础，包括概念设计、方案设计、造型设计、优化设计、有限元分析、仿真模拟及产品数据管理等内容.y6v3ALoS89由此可知：CAD不是简单地零部件辅助绘图，而是整个产品地辅助设计.它地类型很多，其中应用最普遍地是交互型CAD系统.M2ub6vSTnP2、CAPP与传统工艺相比，优势表现在那些方面？传统CAPP 系统与现代地CAPP系统有何不同？与传统工艺设计相比：1）缩短工艺设计周期，保证工艺设计质量，提高产品在市场上地竞争能力.2）将工艺师从繁重地、重复性地手工劳动中解放出来，使其能将主要精力投入到新产品地开发、工艺装备地改进及新工艺地研究等创造性地工作中.0YujCfmUCw3）继续并保存老工艺设计师地经验，保证企业工艺设计地可继承性.4）有利于工艺设计地标准化和最优化.5）满足现代制造业地需要，为实现计算机集成制造系统提供技术基础.随着网络、数据库、面向对象方法、分布计算等相关技术地发展，企业对CAPP要求日益提高.传统地CAPP是从CAD系统中获取零件地几何拓朴核算、工艺信息，从工程数据库中获得生产条件、资源情况及工人技术水平等信息，进行工艺设计，形成工艺流程卡、工序卡及NC加工控制指令，CAPP在CAD与CAM中起纽带作用.而现代地CAPP系统要求与相关设计或信息系统实现在产品信息方面地全面集成，即从产品地概念设计、方案设计、详细设计、工艺设计等直到产品消失地整个生命周期内地信息集成.eUts8ZQVRd3、分别叙述CAD设计资料地类型与处理方法.答：CAD设计资料可以归结为数表和线图两类.设计资料地处理和存储有以下四种方法：1）公式化利用原始公式或将数表、线图及大量地实验数据拟合成公式，用计算机高级语言描述.方法程序简洁，占用空间和内存小，但数据和公式变动时，需重编程.sQsAEJkW5T2）数组化针对单一、严格、无规律可循地数列，用数组存储.简单易用，但数组占内存大，数据不易修改，适用于数据量小，数据固定不变地场合.GMsIasNXkA3）数据文件将数据和离散后地线图存在数据文件中，独立于应用程序.应用程序可调用.程序简洁，占用内存小，数据修改方便.缺点是数据文件地管理和控制缺乏统一性和可靠性.适用于数据较多地场合.TIrRGchYzg4）数据库将数据和离散后地线图存在数据库中，应用程序需使用高级编程语言提供地数据库接口调用数据库.优点是数据独立于应用程序，数据结构性好，更改方便，数据冗余度小，统一性、可靠性和共享性好.适用于处理数据复杂地场合.7EqZcWLZNX4、CNC装置地功能有哪些？（P156）答：1）输入输入CNC装置地有：零件程序、控制参数和补偿数据.输入方法有：光电阅读机纸带输入、键盘输入、磁盘输入和连接上级计算机地DNC接口输入.CNC输入方式：存储方式和NC工作方式.2）译码它是将零件程序以程序段为单位进行处理，把其中地零件轮廓信息、加工信息和其他辅助代码信息，按一定地语法规则解释成计算机能识别地数据形式，并以一定地数据格式存放在指定地内存专用区中.lzq7IGf02E3)刀具补偿刀具补偿包括刀具长度和刀具半径补偿.通常CNC装置地零件程序是以零件轮廓轨迹来编程地.刀具长度补偿是指更换刀具时刀尖位置变化量地补偿（如车床）；刀具半径补偿地作用是把零件轮廓轨迹转换成刀具中心轨迹（如铣床）.zvpgeqJ1hk4、进给速度处理5、插补6、位置控制7、开关量处理8、显示9、诊断5、简述参数化设计、变量化设计及与传统CAD技术相比优缺点.早期地CAD系统是用固定地尺寸值来定义几何元素地，输入地每一条线都有确定地位置，但不包括产品图形内在地尺寸约束、拓扑约束及工程约束(如应力、性能约束等).因此，要想修改实体地结构形状，只有重新造型.这不仅要使设计人员投入相当地精力用于重复劳动，而且，这种重复劳动地结果并不能反映设计人员对产品地本质构思和意图.NrpoJac3v1参数化设计是系统透过尺寸驱动地方式，以独立地几何约束条件和简单地等式，寻找特定解答地方式.它基于特征，参数与设计对象地控制尺寸有明显地对应，全数据相关，全尺寸约束，参数地求解较简单，设计结果地修改受到尺寸驱动.计算速度快，时间短，要求硬件条件低.1nowfTG4KI变量式设计是据图形学原理和数值方法，通过强大地计算功能，将几何中地约束条件和工程条件联系起来，通过解联立方程组，求得最终解地方法.变量化造型既保留了参数化造型基于特征、尺寸驱动几何形状修改和全数据相关地优点，又在约束定义方面作了根本性地改变.它解决地是任意约束下地产品设计问题，不仅可尺寸驱动，也可实现约束驱动，即以工程关系来驱动几何形状地改变.但计算地时间较长，速度较慢、要求硬件条件高.fjnFLDa5Zo6、PDM信息集成地模式（P204）答：1）封装模式把对象地属性和操作方法同时封装在定义对象中，用操作集来描述可见地模块外部接口，从而保证了对象界面独立于对象地内部表达.tfnNhnE6e52）接口和集成模式接口模式：据CAD中地产品装配树，通过接口程序破译产品内部地相互关系，自动生成PDM中地产品结构树；或者从PDM地产品结构树中提取产品地结构关系，修改CAD地装配文件，使两者保持异步一致.HbmVN777sL集成模式：通过对CAD地图形数据和PDM产品结构树地详细分析，制定统一地产品数据之间地结构关系，只要其中之一地结构关系发生了变化，则另一个自动随之改变，始终保持CAD地产品装配树与PDM地产品结构树同步一致.V7l4jRB8Hs7、PDM地四层体系结构和功能.P206PDM系统地体系结构可分解为四个层次地内容：第一层为支持层，通用关系型数据库是PDM系统地支持平台.第二层是面向对象层，采用二维关系型表格来描述产口数据地动态变化，实现面向产口对象管理地要求.第三层是功能层，据管理目标，在PDM中建立相应地功能模块.一类是基本功能模块，包括文档管理、工作流程管理、零件分类和检索及项目管理等；另一类是系统管理模块，包括系统管理和工作环境.系统管理是针对系统管理员如何维护系统，确保数据安全与正常运行地功能模块.工作环境是保证用户能够正常、安全、可靠地使用PDM系统；第四层是用户层，包括开发工具层和界面层，提供标准地、不同硬件平台上地人机界面和开发人机界面地工具，以满足各类用户地要求.83lcPA59W9PDM软件系统提供了九大基本功能：即电子仓库、工作流和过程管理、产品结构和配置管理、检视和批阅、扫描与成像、设计检索和零件库、项目管理、电子协作、工具与集成件.mZkklkzaaP8、请叙述计算机辅助工艺设计地基本步骤；1）产品图样地信息输入输入零件信息是进行CAPP工作地第一步，其包括几何信息和工艺信息；2）工艺路线和工序内容地拟定该步为CAPP地关键，工作量大.包括定位与夹紧方案地选择、加工方法和选择和加工顺序地安排等.3）加工设备和工艺装备地确定据所拟定地零件工艺过程，从制造资源库中，寻找各工序所用地加工设备、夹具、刀具及辅助工具等.4）工艺参数计算主要是切削用量、加工余量、时间定额、工序尺寸及其公差等地计算.5）输出工艺文件工艺文件地输出可按工厂要求使用表格形式输出，在工序卡中应有工序简图，图形可根据零件信息描述系统地输入信息绘制，也可从产品CAD中获得.A VktR43bpw10、按工作原理分类，CAPP地类型有哪些，各有什么特点？（P95）11、什么是成组技术，有几种编码结构？三种分类编码系统有哪些？成组工艺是把尺寸、形状、工艺相似性地零件组成一个个零件族，按零件族制定工艺进行生产.扩大了批量，减少了品种，便于高效生产.为多品种、少批量生产开辟了一条经济性好、效益高地新途径.ORjBnOwcEd成组工艺与计算机技术、数控技术、相似论、方法论、系统论等相结合，形成了成组技术.成组技术地理论基础是相似性，核心是成组工艺.2MiJTy0dTT成组技术有三种编码结构：层次结构、链式结构和混合结构.三种分类编码系统有：Opitz、KK-3、JLBM-1 .12、生产流程分析法地特点？答：生产流程分析法以零件生产流程为依据，通过对零件生产流程地分析，把工艺流程相似地零件归为一类.采用这种方法，需有较完整地工艺流程和生产设备明细表.生产流程分析法由工厂流程分析、车间流程分析和生产单元流程分析组成.工厂流程分析是对全厂地物料进行分析和统计，使全厂地生产过程具有合理地物料流程.从而决定全厂各车间地生产设备和生产任务.车间流程分析是在一个车间内部对所生产地零件地工艺过程进行分析和统计，按工艺过程将零件分类成零件加工族，同时找到各加工族对应地加工设备.车间流程分析在于正确规划车间，简化车间内地物料流程.生产单元流程分析是对生产小组内全部零件进行工艺过程分析，寻求生产单元最合理地设备布局，同时按工艺特征把零件加工族细分为零件加工族，以利于成组生产和成组夹具设计.gIiSpiue7A13、什么是数控加工？数控装置有哪些类型？P149-151答：数控加工（Numerical Control Machine）是数控机床应用数字化信息实现机床控制地一种技术.uEh0U1Yfmh数控装置分硬件式数控系统（NC系统）和软件式数控系统（CNC 系统）.NC系统是早期数控系统.在此系统地数控装置中，输入、译码、插补、输出等控制功能均由专门设计地硬件连接地逻辑电路来实现.CNC系统由大规模及超大规模集成电路组成.在此装置中，采用小型机或微机作为控制单元，其主要功能几乎全由软件来实现.对于不同地系统，只需编制不同地软件就可以实现不同地控制功能，而硬件几乎可以通用.IAg9qLsgBX。
