HSK刀具夹紧系统及保养

系列加工中心刀库安全操作及保养规程引言在加工中心的切削操作中，刀具扮演着非常重要的角色。

刀具的选择、安装、使用和维护都直接影响加工质量、效率和安全。

本文档提供系列加工中心刀库的安全操作和保养规程，旨在确保刀具安全、延长刀具寿命、提高生产效率和降低运营成本。

安全操作规程1. 刀具安装1.检查刀具尺寸与机床夹持系统是否匹配。

2.深度和卡口口径必须与夹持工具类似，并确保卡口干净，不带有尘土。

3.刀体表面应干净光滑，刀刃尖端不得有明显损伤和裂痕。

4.严格按照厂商要求使用夹持工具，保证刀具正确安装。

2. 切削参数1.检查加工程序及参数是否正确。

在进行切削操作前，请确认刀具及加工程序的选择是否正确，避免加工质量下降和刃口损坏。

2.根据加工程序与刀具性质选择最佳切削参数。

3. 安全操作1.夹持刀具时，应确定刀具已经夹紧，并进行必要的刀具位置调整和检查。

2.在加工中心进行自动切削操作时，请勿离开机床，保持观察，注意安全性。

3.不得在加工中心过程中对夹具进行调整和维护操作。

4.在切割过程中不能对运动中的机械进行调整或检查刀具。

4. 异常操作处理检查任何运行中出现的异常声音或其他迹象，自动停止加工中心操作并做需要的调整和维护。

刀库保养规程1. 存储环境1.刀具需放在干燥、无尘、有足够通风的地方。

2.切削工具应存放在专门的保管架、装置中，任何时候不得丢弃或随意堆积。

3.长期不使用的刀具，应该放在专用塑料袋中。

2. 清洁保养1.在加工过程中要及时清理和维护刀具，定期对刀具进行更换和调整。

2.切削工具在使用中如果出现了刃口缺损、切削性能下降等情况，需及时进行刃口修复、刀具涂覆等操作。

3.使用结束后，要对刀具进行清洗或擦拭，保持刀具的清洁状态。

3. 定期检查1.刀具在使用一段时间后要进行检查，检查刀刃的磨损状况，必要时进行刃口加工和维护。

2.定期对刀具进行涂油、包装，以保护刀具表面和切削性能。

结束语本文档提供了系列加工中心刀库的安全操作和保养规程，涵盖了刀具安装、切削参数、安全操作、异常操作处理、存储环境、清洁保养、定期检查等内容。

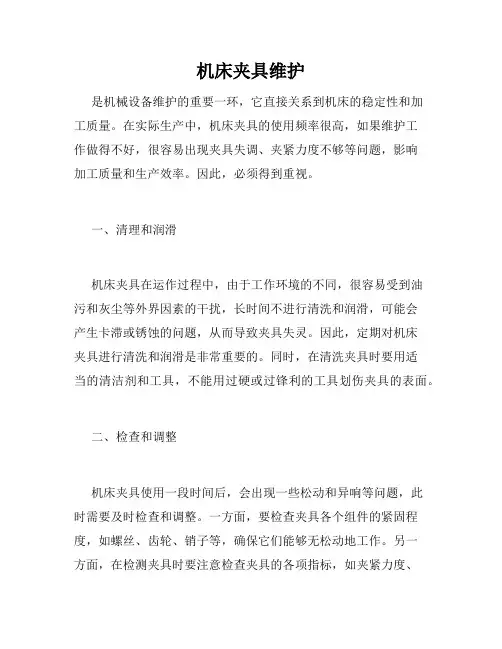

机床夹具维护是机械设备维护的重要一环，它直接关系到机床的稳定性和加工质量。

在实际生产中，机床夹具的使用频率很高，如果维护工作做得不好，很容易出现夹具失调、夹紧力度不够等问题，影响加工质量和生产效率。

因此，必须得到重视。

一、清理和润滑机床夹具在运作过程中，由于工作环境的不同，很容易受到油污和灰尘等外界因素的干扰，长时间不进行清洗和润滑，可能会产生卡滞或锈蚀的问题，从而导致夹具失灵。

因此，定期对机床夹具进行清洗和润滑是非常重要的。

同时，在清洗夹具时要用适当的清洁剂和工具，不能用过硬或过锋利的工具划伤夹具的表面。

二、检查和调整机床夹具使用一段时间后，会出现一些松动和异响等问题，此时需要及时检查和调整。

一方面，要检查夹具各个组件的紧固程度，如螺丝、齿轮、销子等，确保它们能够无松动地工作。

另一方面，在检测夹具时要注意检查夹具的各项指标，如夹紧力度、平面度、中心线高度等，确保指标符合加工要求。

如果出现问题，需要进行及时调整，以保证夹具正常工作。

三、更换和维修机床夹具的零部件和配件也是会出现磨损、老化和损坏等问题，如夹紧垫块、隔板、弹簧等，需要更换或修理。

在更换夹具配件时，要选择与原装件相同的材质、规格和尺寸，同时要详细检查更换后对夹具的影响。

在维修夹具时，要注意采用适当的工具和技术，不要随意拆卸或更换夹具的核心部分，以免影响夹具的使用寿命。

四、注意安全机床夹具的维护不仅仅是保证机床正常工作，还要注意安全问题。

在维修或更换夹具时，要在停机状态下进行，进行维护时，要注意机床的绝缘和锁定开关的使用，以免出现夹紧或运动过程中出现伤害事故。

总之，机床夹具的维护是机械设备维护中的重要一环，需要人们高度重视。

在日常维护中，要注意清洁和润滑、检查和调整、更换和维修，同时注意安全问题，从而保证机床夹具的正常工作和使用寿命。

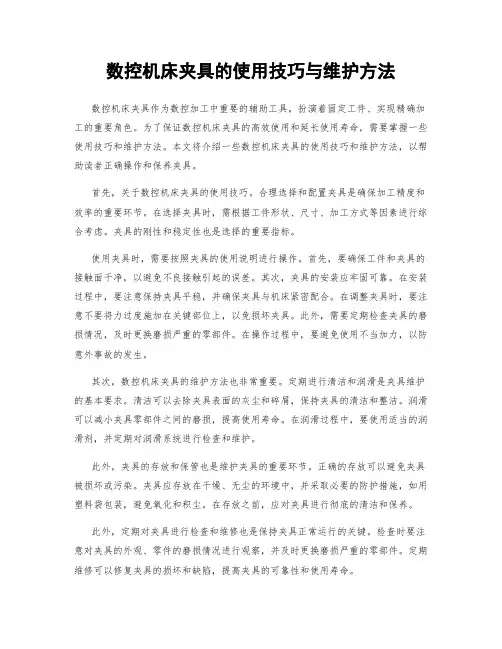

数控机床夹具的使用技巧与维护方法数控机床夹具作为数控加工中重要的辅助工具，扮演着固定工件、实现精确加工的重要角色。

为了保证数控机床夹具的高效使用和延长使用寿命，需要掌握一些使用技巧和维护方法。

本文将介绍一些数控机床夹具的使用技巧和维护方法，以帮助读者正确操作和保养夹具。

首先，关于数控机床夹具的使用技巧。

合理选择和配置夹具是确保加工精度和效率的重要环节。

在选择夹具时，需根据工件形状、尺寸、加工方式等因素进行综合考虑。

夹具的刚性和稳定性也是选择的重要指标。

使用夹具时，需要按照夹具的使用说明进行操作。

首先，要确保工件和夹具的接触面干净，以避免不良接触引起的误差。

其次，夹具的安装应牢固可靠。

在安装过程中，要注意保持夹具平稳，并确保夹具与机床紧密配合。

在调整夹具时，要注意不要将力过度施加在关键部位上，以免损坏夹具。

此外，需要定期检查夹具的磨损情况，及时更换磨损严重的零部件。

在操作过程中，要避免使用不当加力，以防意外事故的发生。

其次，数控机床夹具的维护方法也非常重要。

定期进行清洁和润滑是夹具维护的基本要求。

清洁可以去除夹具表面的灰尘和碎屑，保持夹具的清洁和整洁。

润滑可以减小夹具零部件之间的磨损，提高使用寿命。

在润滑过程中，要使用适当的润滑剂，并定期对润滑系统进行检查和维护。

此外，夹具的存放和保管也是维护夹具的重要环节。

正确的存放可以避免夹具被损坏或污染。

夹具应存放在干燥、无尘的环境中，并采取必要的防护措施，如用塑料袋包装，避免氧化和积尘。

在存放之前，应对夹具进行彻底的清洁和保养。

此外，定期对夹具进行检查和维修也是保持夹具正常运行的关键。

检查时要注意对夹具的外观、零件的磨损情况进行观察，并及时更换磨损严重的零部件。

定期维修可以修复夹具的损坏和缺陷，提高夹具的可靠性和使用寿命。

总之，数控机床夹具的使用技巧和维护方法对于保证精密加工和提高生产效率至关重要。

选择合适的夹具、正确的操作和定期维护都能有效延长夹具的使用寿命，保证加工的质量和效率。

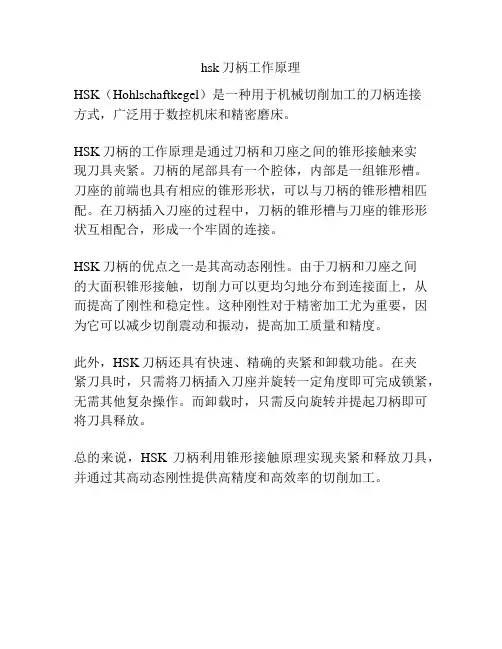

hsk刀柄工作原理
HSK（Hohlschaftkegel）是一种用于机械切削加工的刀柄连接
方式，广泛用于数控机床和精密磨床。

HSK刀柄的工作原理是通过刀柄和刀座之间的锥形接触来实
现刀具夹紧。

刀柄的尾部具有一个腔体，内部是一组锥形槽。

刀座的前端也具有相应的锥形形状，可以与刀柄的锥形槽相匹配。

在刀柄插入刀座的过程中，刀柄的锥形槽与刀座的锥形形状互相配合，形成一个牢固的连接。

HSK刀柄的优点之一是其高动态刚性。

由于刀柄和刀座之间
的大面积锥形接触，切削力可以更均匀地分布到连接面上，从而提高了刚性和稳定性。

这种刚性对于精密加工尤为重要，因为它可以减少切削震动和振动，提高加工质量和精度。

此外，HSK刀柄还具有快速、精确的夹紧和卸载功能。

在夹
紧刀具时，只需将刀柄插入刀座并旋转一定角度即可完成锁紧，无需其他复杂操作。

而卸载时，只需反向旋转并提起刀柄即可将刀具释放。

总的来说，HSK刀柄利用锥形接触原理实现夹紧和释放刀具，并通过其高动态刚性提供高精度和高效率的切削加工。

机床刀具维护保养指南随着机床在工业生产中的广泛应用，机床刀具作为其中重要的组成部分，起着至关重要的作用。

为了延长机床刀具的使用寿命，提高生产效率，保证加工质量，正确的维护保养是必不可少的。

本文将为您介绍机床刀具的维护保养指南，帮助您更好地进行机床刀具的管理和保养。

1. 清洁保养机床刀具在使用过程中会产生大量的切削屑、润滑油和冷却液等杂质，如果长期不进行清洁，会对刀具的性能和精度产生负面影响。

因此，必须定期进行清洁保养。

首先，用刷子或压缩空气清理刀具表面的切削屑，特别是刀具槽部分，确保刀具的切削效果。

接着，用专用的清洗液或溶剂将刀具浸泡，去除油污和生锈。

最后，用柔软的布擦拭刀具表面，保持刀具的光洁度。

2. 刀具润滑刀具在加工过程中，摩擦和磨损是不可避免的。

为了降低刀具的摩擦和磨损程度，延长使用寿命，必须进行刀具润滑。

常见的刀具润滑方式有涂抹式和喷涂式。

涂抹式是将润滑油均匀涂抹在刀具表面，形成保护层，减少刀具与工件接触时的摩擦；喷涂式是使用喷油装置，将润滑油喷洒到刀具和切削区域，提供切削润滑。

注意：在进行刀具润滑时，一定要选择适合的润滑油，根据刀具材料、切削方式和工作条件合理选用，以确保刀具的使用效果。

3. 刀具存储当机床不再使用或进行维修时，应将刀具进行合理的存储，以免刀具受到损坏和变形。

首先，需将刀具进行清洁，去除表面附着的切削屑和油污。

接着，用防锈剂涂覆在刀具表面，形成一层保护膜，以防生锈。

最后，将刀具放置在专用的刀盒或防震垫上，避免刀具间的碰撞和挤压。

值得注意的是，刀具存储时要远离潮湿和腐蚀性气体，保持通风干燥的环境，避免刀具受潮和变质。

4. 刀具检测与更换机床刀具在长时间使用后会出现磨损和疲劳断裂等情况，这将严重影响加工质量和生产效率。

因此，及时检测和更换刀具是非常重要的。

通过目测、手感和量具的测量，可以判断刀具是否出现明显的磨损或变形。

一旦发现刀具存在问题，需要及时更换或进行修复，以保证切削性能和加工精度。

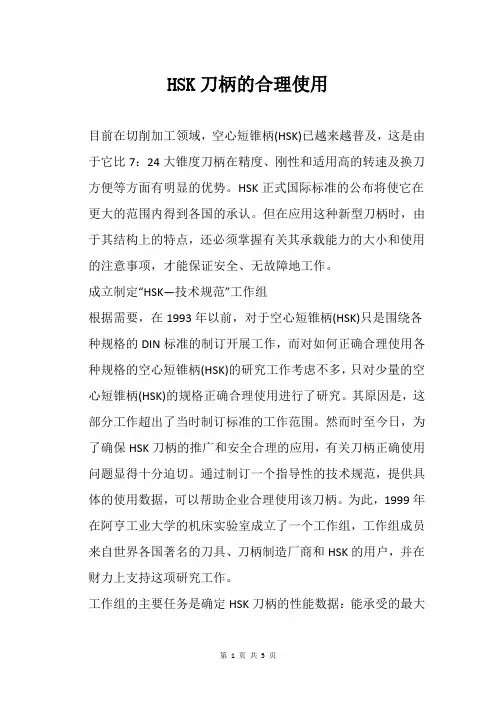

HSK刀柄的合理使用目前在切削加工领域，空心短锥柄(HSK)已越来越普及，这是由于它比7：24大锥度刀柄在精度、刚性和适用高的转速及换刀方便等方面有明显的优势。

HSK正式国际标准的公布将使它在更大的范围内得到各国的承认。

但在应用这种新型刀柄时，由于其结构上的特点，还必须掌握有关其承载能力的大小和使用的注意事项，才能保证安全、无故障地工作。

成立制定“HSK—技术规范”工作组根据需要，在1993年以前，对于空心短锥柄(HSK)只是围绕各种规格的DIN标准的制订开展工作，而对如何正确合理使用各种规格的空心短锥柄(HSK)的研究工作考虑不多，只对少量的空心短锥柄(HSK)的规格正确合理使用进行了研究。

其原因是，这部分工作超出了当时制订标准的工作范围。

然而时至今日，为了确保HSK刀柄的推广和安全合理的应用，有关刀柄正确使用问题显得十分迫切。

通过制订一个指导性的技术规范，提供具体的使用数据，可以帮助企业合理使用该刀柄。

为此，1999年在阿亨工业大学的机床实验室成立了一个工作组，工作组成员来自世界各国著名的刀具、刀柄制造厂商和HSK的用户，并在财力上支持这项研究工作。

工作组的主要任务是确定HSK刀柄的性能数据：能承受的最大弯矩、扭矩以及使用的最高转速。

而这些性能数据与应用的条件(如夹紧方式和夹紧力)有关，也与制造刀柄所用的材料和热处理工艺等因素有关。

例如使用渗碳钢制造的小规格刀柄，由于在锥柄部分的壁厚很薄，会出现淬透的可能，使刀柄承受动态载荷的能力大大降低。

承载弯矩的能力与夹紧力有关刀柄上承受的弯矩是由横向作用在刀具上的力产生的。

刀柄的弯矩承载能力是在弯矩作用下使刀柄法兰接触面的一边开始分离时的弯矩值，从这个临界弯矩值开始，弯矩—变形特征曲线的走向明显变陡，表明刀柄装夹的连接强度迅速降低。

在接近临界点时，连接强度已经不够，尽管此时刀柄的法兰面与主轴端面还保持全面接触，但弯矩已接近使两者分离的临界值。

这个临界弯矩的大小主要取决于拉紧力，因此加大拉紧力可以提高最大弯矩。

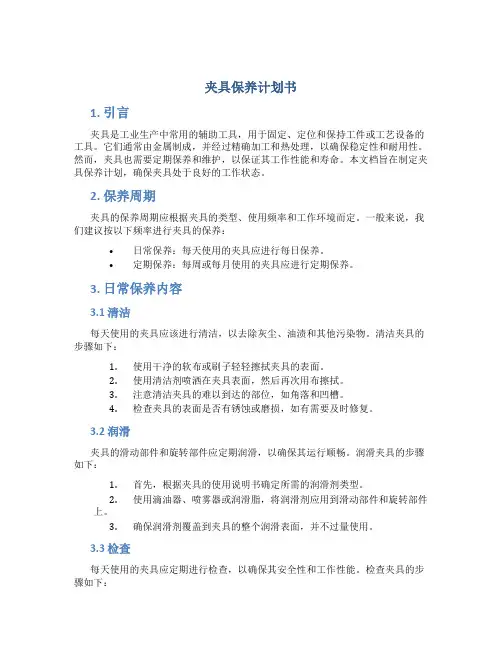

夹具保养计划书1. 引言夹具是工业生产中常用的辅助工具，用于固定、定位和保持工件或工艺设备的工具。

它们通常由金属制成，并经过精确加工和热处理，以确保稳定性和耐用性。

然而，夹具也需要定期保养和维护，以保证其工作性能和寿命。

本文档旨在制定夹具保养计划，确保夹具处于良好的工作状态。

2. 保养周期夹具的保养周期应根据夹具的类型、使用频率和工作环境而定。

一般来说，我们建议按以下频率进行夹具的保养：•日常保养：每天使用的夹具应进行每日保养。

•定期保养：每周或每月使用的夹具应进行定期保养。

3. 日常保养内容3.1 清洁每天使用的夹具应该进行清洁，以去除灰尘、油渍和其他污染物。

清洁夹具的步骤如下：1.使用干净的软布或刷子轻轻擦拭夹具的表面。

2.使用清洁剂喷洒在夹具表面，然后再次用布擦拭。

3.注意清洁夹具的难以到达的部位，如角落和凹槽。

4.检查夹具的表面是否有锈蚀或磨损，如有需要及时修复。

3.2 润滑夹具的滑动部件和旋转部件应定期润滑，以确保其运行顺畅。

润滑夹具的步骤如下：1.首先，根据夹具的使用说明书确定所需的润滑剂类型。

2.使用滴油器、喷雾器或润滑脂，将润滑剂应用到滑动部件和旋转部件上。

3.确保润滑剂覆盖到夹具的整个润滑表面，并不过量使用。

3.3 检查每天使用的夹具应定期进行检查，以确保其安全性和工作性能。

检查夹具的步骤如下：1.检查夹具的固定螺栓、销和螺纹连接部位是否松动，如有需要紧固。

2.检查夹具的工作面是否有磨损、变形或损坏，如有需要更换或修复。

3.检查夹具的刃口、夹持爪或夹具其他关键部件的磨损程度，如有需要更换或修复。

4. 定期保养内容除了日常保养外，每周或每月使用的夹具还需要定期保养，以延长其使用寿命和提高工作效率。

定期保养的内容如下：4.1 检查和清洁夹具内部定期检查和清洁夹具内部的螺纹、机械元件和液压、气动系统，以确保其正常运行。

具体步骤如下：1.检查螺纹、机械元件和液压、气动系统是否有松动、磨损或其他损坏，如有需要修复或更换。

5个问答，看懂HSK刀柄的全部细节HSK刀柄是德国发明的一种双面夹紧刀柄，也是双面夹紧刀柄中最具有代表性的，在高速切削加工中已成为重要环节之一。

关于它的结构、类型、以及使用要点，我们通过下列的几个回答来了解：Q1 HSK刀柄的锥度是多少？HSK刀柄尾部联接如图，空心柄锥度1：10，质量轻和行程短，锥面及端面双面接触，具有较高的静态和动态刚度，右为常见的7：24锥柄。

Q2 HSK刀柄的连接形式是？在定位夹紧过程，刀杆的定位面与设备主轴之间要贴合的非常紧凑，不存在任何影响精度的间隙。

较高的系统刚性和动平衡性也促使夹紧机构加紧刀杆的状态下，刀杆的定位面和设备主轴之间需要过盈配合。

过盈配合才能满足夹紧装置要足够的稳定，不会因外力的干扰，而导致定位面有丝毫的变化，并在夹紧过程中时刻要保持足够的紧固力。

Q3 HSK刀柄有哪些分类？用于加工中心的主要有A 型、B型、C型、D型、E型、F型、T型，其它类型还在发展中。

A型和C型适用于中等扭矩、中等转速机床；B型和D型适用于高扭矩、中高转速机床；E型和F型适用于低扭矩、高转速机床。

DIN 69893 A型带有自动换刀用的V 型卡槽法兰盘结构，法兰盘上还有角向自动识别定位槽及芯片安装预留孔，后端锥体上设有两个槽宽槽深尺寸不一的驱动槽以利角向唯一定位，设有可手动装夹换刀的工艺通孔，可通过将刀柄中心的堵头螺栓更换为中心内冷却管嘴来轻松实现内冷加工。

DIN 69893 C型圆柱法兰盘结构并设有可手动装夹换刀的工艺通孔适用于专机使用，后端锥体上设有两个槽宽槽深尺寸不一的驱动槽以利角向唯一定位，可通过将刀柄中心的堵头螺栓更换为中心内冷却管嘴来轻松实现内冷加工。

DIN 69893 E型采用完整全圆周带有自动换刀V 型卡槽的法兰盘结构既可以满足自动换刀需求，同时也由于非常好的结构对称性而主要适用于高转速加工，带有内冷却配置。

DIN 69893 B型自动换刀用的带V 型卡槽法兰盘上有两个完全对称的驱动槽和角向自动识别定位槽，还有芯片安装预留孔，也设有可手动装夹换刀的工艺通孔，在法兰盘上设计有外冷转内冷的冷却液转换通道，可在不带内冷系统的机床上通过设置实现内冷加工，当然也可直接用在带内冷系统的机床上的。

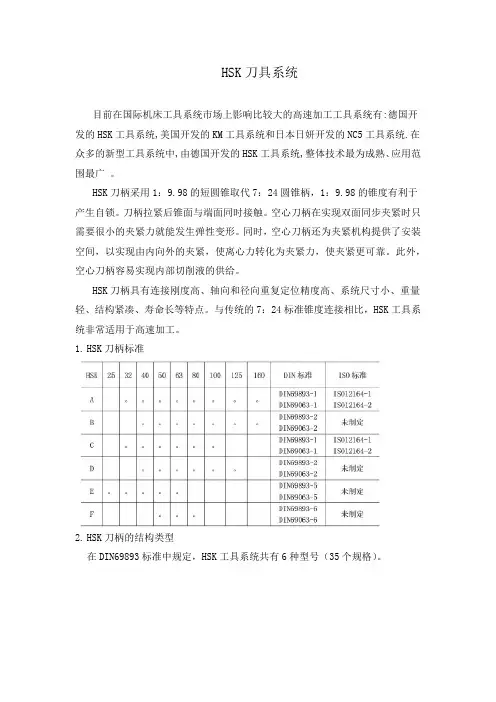

HSK刀具系统
目前在国际机床工具系统市场上影响比较大的高速加工工具系统有:德国开发的HSK工具系统,美国开发的KM工具系统和日本日妍开发的NC5工具系统.在众多的新型工具系统中,由德国开发的HSK工具系统,整体技术最为成熟、应用范围最广。

HSK刀柄采用1：9.98的短圆锥取代7：24圆锥柄，1：9.98的锥度有利于产生自锁。

刀柄拉紧后锥面与端面同时接触。

空心刀柄在实现双面同步夹紧时只需要很小的夹紧力就能发生弹性变形。

同时，空心刀柄还为夹紧机构提供了安装空间，以实现由内向外的夹紧，使离心力转化为夹紧力，使夹紧更可靠。

此外，空心刀柄容易实现内部切削液的供给。

HSK刀柄具有连接刚度高、轴向和径向重复定位精度高、系统尺寸小、重量轻、结构紧凑、寿命长等特点。

与传统的7：24标准锥度连接相比，HSK工具系统非常适用于高速加工。

1.HSK刀柄标准
2.HSK刀柄的结构类型
在DIN69893标准中规定，HSK工具系统共有6种型号（35个规格）。

特点：
其中，A型、C型、E型和B型、D型、F型刀柄的主要差别在于驱动槽的位置、换刀时抓夹的位置、冷却液通道以及法兰盘的面积大小。

A型、C型、E型和B型、D型、F型刀柄的共同点为：锥柄的锥度均为1/9.98。

几种类型中使用范围最广泛的是HSK-A型，大约占总使用量的98%。

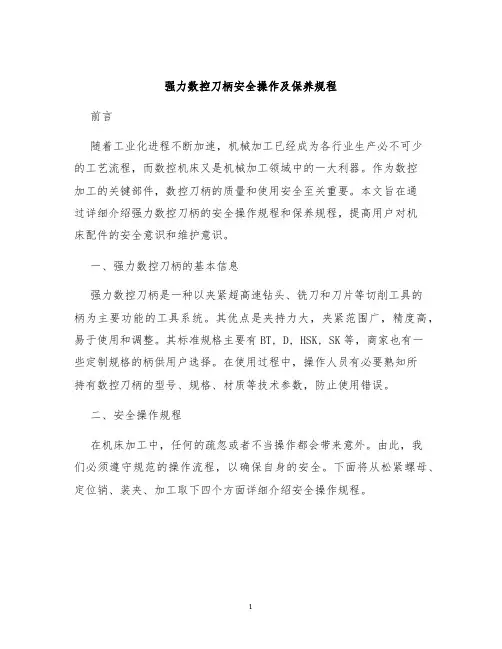

强力数控刀柄安全操作及保养规程前言随着工业化进程不断加速，机械加工已经成为各行业生产必不可少的工艺流程，而数控机床又是机械加工领域中的一大利器。

作为数控加工的关键部件，数控刀柄的质量和使用安全至关重要。

本文旨在通过详细介绍强力数控刀柄的安全操作规程和保养规程，提高用户对机床配件的安全意识和维护意识。

一、强力数控刀柄的基本信息强力数控刀柄是一种以夹紧超高速钻头、铣刀和刀片等切削工具的柄为主要功能的工具系统。

其优点是夹持力大，夹紧范围广，精度高，易于使用和调整。

其标准规格主要有BT, D, HSK, SK等，商家也有一些定制规格的柄供用户选择。

在使用过程中，操作人员有必要熟知所持有数控刀柄的型号、规格、材质等技术参数，防止使用错误。

二、安全操作规程在机床加工中，任何的疏忽或者不当操作都会带来意外。

由此，我们必须遵守规范的操作流程，以确保自身的安全。

下面将从松紧螺母、定位销、装夹、加工取下四个方面详细介绍安全操作规程。

1. 松紧螺母松紧螺母是数控刀柄的重要部件之一，其作用是将刀具紧固于刀柄内，以保证在加工过程中刀具不会滑动或者脱落。

在使用过程中，应该注意以下几点•在装夹旋紧过程中，需要审视螺纹和工具柄接触状态，确保螺母紧度和扭矩正确。

•检查弹簧片有无断裂或变形。

•重新安装刀具时，用手调整松紧螺母到最简，以免损坏工具柄螺纹。

2. 定位销定位销是刀柄中的一个关键元件，其作用是对刀具进行定位。

在使用时，应该注意以下几点：•刀柄和工具柄装配时必需先将定位销找位，而不是依赖于卡盘装配力插入定位销。

•在使用过程中，需要监测定位销的磨损和变形情况，并及时更换。

3. 装夹装夹是刀柄使用中的关键流程，涉及到精度和安全方面的问题。

在进行装夹过程中，应该注意以下几点：•装夹刀具时必须先清洗刀具和刀柄，以确保好的接触。

•移动松紧螺母时需要保持你的手整洁干燥，以保持接触点的清洁和无损退变。

•手动装夹刀具时旋转松紧螺母要快速，保证互相之间的斗嘴紧固介入。

机床刀具安全操作及保养规程机床刀具是机床加工中不可或缺的一部分，其性能和质量对加工效率和质量有着直接影响，因此，正确的机床刀具使用和保养至关重要。

本文将从机床刀具的安全操作及保养方面对其进行详细介绍。

机床刀具安全操作机床刀具操作时必须注意安全，采用正确的操作方法和措施，才能使机床刀具发挥最佳性能，同时保证人身安全。

1.切勿直接用手接触机床刀具在机床刀具操作时，一定要注意不要直接用手接触机床刀具，以免发生危险。

操作人员应该在机床操作面板或机床手动柄等操作装置上操作机床刀具。

2.注意机床刀具是否稳定在机床刀具进行操作前，一定要注意机床刀具是否已经固定好，刀具装夹是否整齐。

如果不稳定，则很容易导致刀具脱落或者失去控制的情况，严重影响人身安全和设备性能。

3.遵循机床刀具的操作规程在操作机床刀具时，一定要遵循机床刀具的操作规程，不得擅自更改，否则很容易导致机床刀具易损坏甚至危及人身安全。

同时，应该熟悉不同机床刀具的适用范围和数据，选择合适的刀具。

4.不得将机床刀具超负荷使用在使用机床刀具时，不得将其超负荷使用，一定要按照机床刀具的使用说明进行操作。

否则，很容易导致刀具热变形、加工精度降低等情况，对生产带来不便，甚至危及人身安全。

5.保持机床刀具清洁机床刀具使用后，应该及时清洗、清理，以免不必要的损坏。

此外，在长期存储机床刀具时，也应该进行有效的防潮、防腐处理，以免出现腐蚀等情况。

机床刀具保养规程机床刀具经常使用，需要进行相应的保养，以延长机床刀具的使用寿命，并保证机床刀具的性能和精度。

1.机床刀具涂油在保养机床刀具时，应该使用特定的油脂，涂抹在机床刀具表面，以减少机床刀具的磨损，并保持其表面光洁。

在涂油时，应该注意不要涂得太多或太少。

2.及时更换机床刀具机床刀具出现磨损或形状变形时，应该及时更换，不要勉强使用，以免影响机床刀具的性能和加工效率。

在更换机床刀具时，应该注意刀具的型号和规格，以免出现不匹配的情况。

hsk刀柄工作原理
HSK刀柄是一种常用于磨削、铣削和车削等金属加工中的刀
具接口系统，它的工作原理主要包括以下几个方面：
1. 刀柄与主轴的匹配：HSK刀柄通过圆锥形状的接触面与主
轴机床的相应圆锥孔进行匹配。

这种匹配方式可以提供更大的接触面积和更紧密的接触，从而提高刀具与主轴的传递切削力的能力。

2. 机械螺纹锁紧：HSK刀柄上通常会有几个机械螺纹，用于
与主轴上的相应螺纹孔进行锁紧。

通过旋转刀柄，可以使螺纹锁紧，确保刀柄在加工过程中的稳固性和刚性。

3. 冷却液通道：在某些HSK刀柄中，还设置有冷却液通道，
用于将冷却液输送到刀尖，以冷却刀具和工件，降低加工温度，减少磨损和延长刀具寿命。

4. 高速平衡：由于HSK刀柄常用于高速加工，因此在其设计
中通常会考虑平衡问题。

通过经过精确平衡的刀柄，可以减少刀柄在高速旋转时的振动和不平衡，从而提高加工精度和表面质量。

总之，HSK刀柄通过与主轴的匹配、机械螺纹锁紧、冷却液
通道和高速平衡等工作原理，能够实现刀具与主轴的可靠连接，并在金属加工中提供稳定、高效的切削性能。

哈斯数控机床刀具及夹具的设置与管理第一篇：哈斯数控机床刀具及夹具的设置与管理哈斯数控机床刀具及夹具的设置与管理第一部分：工件夹具首先应注意：在将任何类型的工件夹具放置在机床工作台上之前，应确保工作台清洁，没有任何切屑或者其他碎屑。

夹具与机床之间的切屑以及其他碎屑对二者都会造成损坏。

卡在夹具与工作台之间的金属屑可能导致夹具摇晃，所加工的部件也会产生较大误差。

同时应确保工作台上安装的所有装置保持清洁。

必须使用镗磨油石打磨定位表面。

由此可确保定位表面不会存在任何可能损坏工作台的毛刺、勾缝。

如果预备将工件夹具保留在工作台上，应涂抹少量防锈油或者WD-40®，避免工作台和工件夹具生锈、腐蚀。

在设置哈斯CNC铣床时首先需要确定如何在机床上固定工件。

铣削加工操作中有三种基本类型的工件夹具：台钳、夹钳以及卡盘。

在机床上固定工件的最常用方法为铣床台钳。

为了精确加工，在设置台钳时必须使夹紧表面平行于X或Y轴。

该操作可通过指示器实现。

按照下面的简单程序可快速、轻松测量铣床台钳。

1.在工作台上安装铣床台钳，将T形螺母以及螺栓放置到位。

2.紧固台钳右侧的螺栓，只需稍稍拧紧左侧的螺栓。

3.将磁性底座放在Z轴头部底端的任意位置。

为了确保显示读数精确，磁性底座应安装在头部的坚固部位。

缓进机床轴，使指示器头部到达台钳右侧，位于希望测量的夹紧表面上。

查看指示器的头部，使其表盘显示读数，并设置零位。

4.在整个夹紧表面上缓缓移动指示器，在台钳左侧停止。

确定台钳需要移动的方向，轻敲台钳直至指示器返回零点。

注：右侧螺栓紧固，台钳将围绕该点旋转。

使指示器慢慢返回台钳右侧，复位零点。

慢慢返回左侧，轻敲台钳，直至指示器显示零点。

现在应已非常接近平行位置。

重复上述步骤，直至指示器在整个表面保持零点。

5.在整个台钳卡爪上显示均匀读数后，首先紧固左侧螺栓，然后紧固右侧螺栓。

最后在整个表面移动指示器，确保仍然平行于机床行程。

提示：使用软锤或香槟锤将夹具或台钳轻敲到位。

机床夹紧液压系统安全操作及保养规程液压系统是机床夹紧系统中的重要组成部分，液压系统不仅对机床夹紧保持正常的力量和运动轨迹，还保证机床夹紧系统的安全和正常工作。

为了确保机床的正常运行和延长机床的使用寿命，对于机床夹紧液压系统的操作和保养需要特别重视。

本文将对机床夹紧液压系统的操作和保养规程进行详细的介绍。

液压系统的工作原理和结构液压系统是利用液体在密闭的管路中传递压力来实现机床夹紧的系统，其液压传动系统是由液压泵、控制阀、油位表、管道、气缸等多个组成部分组合而成。

整个系统的工作原理是通过液体的运动和转化来使夹紧装置达到指定的工作状态。

主要由以下三个部分组成：1.液体动力部分：泵是液压系统的动力源，通过泵引出液体，油液受到压力就可以产生流动，并将能量传递到夹紧装置中，达到机床夹紧的目的。

2.执行部分：包括执行元件和控制元件，执行元件通常是液压马达、动力液驱动器、液动气缸或各种执行器组成的紧固件，控制元件则是通过控制电磁阀或机电一体化元器件等实现的。

3.调节部分：用于保持工作压力以及控制调节液压系统的各项参数，包括油泵、油缸、油门、油压表、油管路以及各种压力调节阀等。

液压系统的操作规范1.操作前检查：机床夹紧液压系统在操作前需要检查液位是否充足、管路是否漏油、各部分螺栓是否松动等情况。

2.接通电源：在操作机床夹紧系统前需要将电源插入插座。

此时应注意观察电源插座及插头的接触情况，如有发现异常应立即停止操作并进行检查。

3.调节预压力：对于机床夹紧液压系统，其调整预压力值的作用至关重要。

按照机床制造商给定的预压值进行操作，若调节不当容易产生压力不稳定、加工精度不良、冲击或泄漏等现象。

4.操作安全：当机床夹紧液压系统预压力已调整完毕后，需要观察夹紧装置情况是否正确，确保夹持力充足，避免在加工过程中发生事故。

5.关闭电源：在完成机床工作后，需要将电源从插座中拔出，避免机床的无意操作，应将机床夹紧液压系统压力卸掉后才能进行电源关闭。

夹紧装置安全操作及保养规程夹紧装置作为现代机械加工领域中常用的设备，具有定位和固定工件的作用。

在使用夹紧装置时，需要严格遵照安全操作规程，以确保操作人员的人身安全和设备的正常运行。

本文将对夹紧装置的安全操作和保养规程进行详细介绍。

一、夹紧装置的安全操作规程1.1 前期准备在使用夹紧装置前，需要进行以下前期准备：1.检查夹紧装置是否有损坏或故障，如有问题需要及时更换或修理。

2.清洁夹紧装置表面的杂物和油脂，以免影响夹紧力。

3.选择适合的夹紧装置对工件进行加工。

1.2 操作过程在使用夹紧装置时，需要注意以下操作规程：1.固定工件时，选择合适的夹紧器和夹紧力，夹紧力不宜过大或过小。

2.操作过程中，不能遮挡视线，以免操作不当。

3.加工过程中，如遇到工件脱离夹紧器或夹紧器松动的情况，应及时停机检查，排除故障后再继续操作。

4.加工结束前，应先停机，等待机器停止后再进行拆卸和维护操作。

1.3 事故应急处理在操作夹紧装置时，如发生突发事故，需要进行快速的应急处理：1.如发生机器故障，应立即停机检查，以免影响操作人员安全和工件加工质量。

2.如发生严重事故，应立即采取安全措施并及时向上级主管部门报告。

二、夹紧装置的保养规程夹紧装置在长期使用过程中，需要进行保养维护，以确保设备的正常运行。

下面我们来详细介绍夹紧装置保养规程：2.1 日常保养1.每日需对夹紧装置表面进行清洁，避免污垢堵塞滑动面和损坏夹紧器。

2.每周需对夹紧装置润滑部分进行加油，防止部件生锈和磨损。

3.发现夹紧装置表面有腐蚀、磨损或受损等现象时，需要及时清理、更换或维修。

2.2 长期保养1.在夹紧装置不使用时，应存放在干燥、阴凉处，避免因潮湿、阳光等因素导致生锈或变形。

2.长期存放夹紧装置时，需要进行防锈处理，以保护其表面光洁度和夹紧力。

3.定期对夹紧装置进行维护，清洗和润滑，以保持其正常运行。

总之，夹紧装置作为现代机械加工领域中至关重要的设备，需要严格遵守安全操作规程，并进行规范的日常保养和长期维护，以确保设备性能稳定、安全可靠。

hsk600刀具系统的动平衡要求HSK600刀具系统的动平衡要求动平衡是机械制造中的重要工艺，对于刀具系统而言，动平衡的要求尤为严格。

HSK600刀具系统作为一种常用的主轴接口，其动平衡要求对于提高机床的精度和稳定性具有重要意义。

HSK600刀具系统的动平衡要求包括刀具本身的平衡和刀具与主轴的平衡两个方面。

刀具本身的平衡要求是指刀具在自身旋转过程中的平衡性，主要通过刀具的设计和制造来实现。

刀具的设计要考虑到刀片的形状、重量分布以及材料的选择等因素，以确保刀具在高速旋转时能够保持平衡。

同时，在制造过程中要控制刀具的加工精度，避免产生不均匀的质量分布，以减小不平衡力矩的产生。

刀具与主轴的平衡要求是指刀具在主轴上的安装和固定过程中的平衡性。

主轴是机床的核心部件，其运转平稳与否直接影响到加工件的精度和表面质量。

在刀具安装的过程中，要确保刀具与主轴的配合精度，以减小不平衡力矩的产生。

同时，刀具的固定方式也会对动平衡产生影响。

常见的刀具固定方式包括机械夹紧和液压夹紧等，不同的固定方式会对刀具的平衡性产生不同程度的影响。

为了满足HSK600刀具系统的动平衡要求，可以采取以下措施：1. 刀具设计和制造过程中，要注重刀具的平衡性。

在刀具设计中，应考虑刀片的形状和重量分布，避免不均匀的质量分布。

在刀具制造过程中，要控制加工精度，确保刀具的质量均匀一致。

2. 选择合适的刀具固定方式。

不同的刀具固定方式对动平衡的影响不同，应根据具体情况选择合适的固定方式。

在刀具固定过程中，要保证刀具与主轴的配合精度，避免产生不平衡力矩。

3. 进行刀具的动平衡测试和校正。

在刀具安装完成后，可以通过动平衡测试来检测刀具的平衡性。

如果发现不平衡现象，可以采取相应的校正措施，如在刀具上进行重量调整或添加平衡块等。

4. 定期检查和维护刀具系统的动平衡。

刀具系统在使用过程中，由于各种因素的影响，可能会出现动平衡失效的情况。

因此，定期检查和维护刀具系统的动平衡是必要的，可以通过动平衡测试来及时发现和修复潜在的问题。
