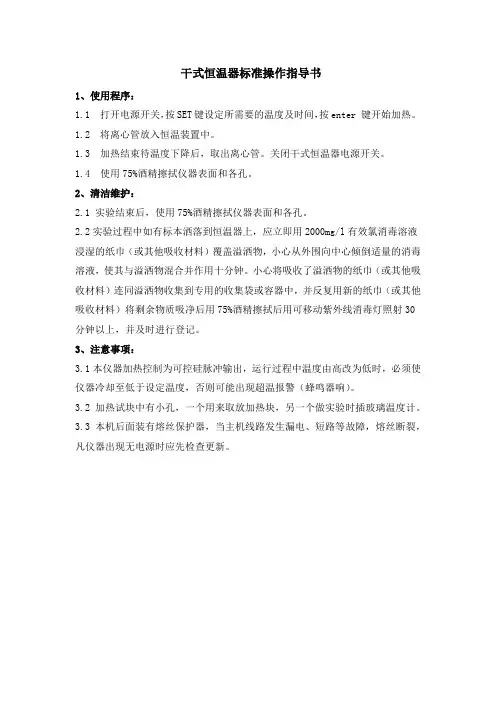

干式恒温器标准操作指导书
1、使用程序：
1.1 打开电源开关，按SET键设定所需要的温度及时间，按enter 键开始加热。
1.2 将离心管放入恒温装置中。
1.3 加热结束待温度下降后，取出离心管。
关闭干式恒温器电源开关。
1.4 使用75%酒精擦拭仪器表面和各孔。
2、清洁维护：
2.1 实验结束后，使用75%酒精擦拭仪器表面和各孔。
2.2实验过程中如有标本洒落到恒温器上，应立即用2000mg/l有效氯消毒溶液浸湿的纸巾（或其他吸收材料）覆盖溢洒物，小心从外围向中心倾倒适量的消毒溶液，使其与溢洒物混合并作用十分钟。
小心将吸收了溢洒物的纸巾（或其他吸收材料）连同溢洒物收集到专用的收集袋或容器中，并反复用新的纸巾（或其他吸收材料）将剩余物质吸净后用75%酒精擦拭后用可移动紫外线消毒灯照射30分钟以上，并及时进行登记。
3、注意事项：
3.1本仪器加热控制为可控硅脉冲输出，运行过程中温度由高改为低时，必须使仪器冷却至低于设定温度，否则可能出现超温报警（蜂鸣器响）。
3.2加热试块中有小孔，一个用来取放加热块，另一个做实验时插玻璃温度计。
3.3 本机后面装有熔丝保护器，当主机线路发生漏电、短路等故障，熔丝断裂，凡仪器出现无电源时应先检查更新。

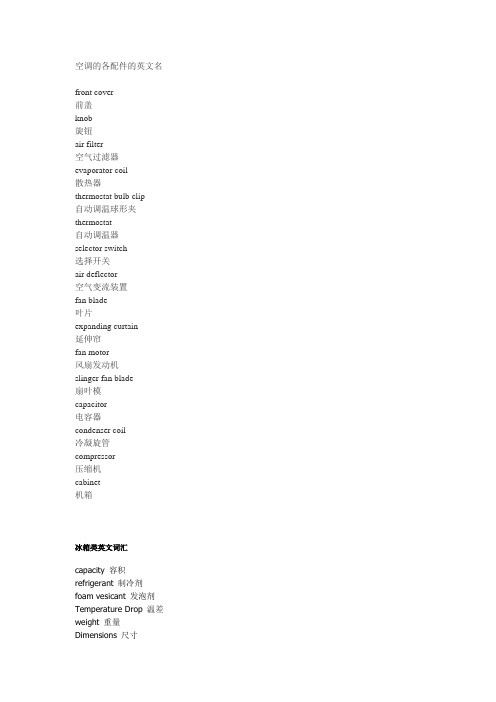

空调的各配件的英文名front cover前盖knob旋钮air filter空气过滤器evaporator coil散热器thermostat bulb clip自动调温球形夹thermostat自动调温器selector switch选择开关air deflector空气变流装置fan blade叶片expanding curtain延伸帘fan motor风扇发动机slinger fan blade扇叶模capacitor电容器condenser coil冷凝旋管compressor压缩机cabinet机箱冰箱类英文词汇capacity 容积refrigerant 制冷剂foam vesicant 发泡剂Temperature Drop 温差weight 重量Dimensions 尺寸AC Voltage 交流电压Rate Power 额定功率Consumption of energy 能耗Battery voltage 直流电压Gas type 燃气类型Gas pressure 燃气压力Gas consumption 耗气量ammonia cooling system 氨制冷系统absorption cooling system 吸收式制冷系统evaporator 蒸发器urethane foam 聚氨酯泡沫cyclopentane foam 环戊烷泡沫shelf 层架guided rail 导轨body of refrigerator 箱体adjustable leg 可调箱脚lower door hinge 下门铰leveling leg 水平箱脚crisper drawer 果菜箱（抽屉）movable shelf 活动层架freezer tray 冷冻室托盘crumb tray 碎屑托盘decoration nameplate 装饰铭牌power supply cord with plug 带插头电源线clip 夹子upper(lower) clip of supply cord 电源线夹compressor base 压缩机托板compressor connecting wire 压缩机连接线ice tray 冰格controller 控制器deodorizer 除臭器temperature sensing capillary 感温毛细管cover 盖pad 垫grounding wire 接地线screw nut 螺母screw bolt 螺栓washer 垫圈self-tapped screw 自攻螺丝screw bolt assembly 螺栓组件sleeve 套筒rubber pad 橡胶垫片water disposal pan 接水盒compressor cover 压缩机罩process tube 封尾管(工艺管)connecting tube 连接管mid-hinge 中门铰mid-hinge cushion 中门铰垫片anti-vibration block 防震块junction box 接线盒drier-filter 干燥过滤器circuit diagram nameplate 电路图铭牌trade mark 商标铭牌upper door 上门ice storage box 储冰盒ice cube tray 制冰格lower door axis sheath 下门轴套upper position plate for lower door 下门上定位板sponge glue strip 海绵胶条door horizontal frame 门横框条lower door panel 下门面板isolation paper 隔离纸lower door vertical frame 下门纵框条upper door strengthen plate 上门加强板door stopper 助吸器insulation layer 绝缘层(隔热层)right cushion for lower door 下门右侧垫door liner 门内腔lower door gasket 下门门封lower rack 下搁架small egg tray 小蛋隔upper door rack 上门搁架upper door protective rod 上门格条baffle block 档块upper door stopper 上门助吸器display panel 显示面板display operating plate 显示操作板keyboard plate 按键板LCD liquid crystal display 液晶显示屏PCB printed circuit board 电路板control board 控制板position plate 定位板anti-dew aluminum foil 防霜铝箔strengthen plate 加强板back top plate 后顶板top sealing paper 封顶纸upper evaporator 上蒸发器plastic screw nut 塑料螺母liquid accumulator 储液器suction tube part 回气管部件plastic rivet 塑料铆钉pressing plate 压板back plate 后板self-tapped screw 自攻螺丝left side plate 左侧板condenser 冷凝器、电容器rubber ring 橡胶圈fridge cabinet liner 冷藏腔rubber ring for draining mouth 出水嘴胶圈internal wire 内藏导线dew removable tube 除露管fixed seat 固定座step pad 台阶垫圈middle cover plate 中盖板freezer back plate 冷冻室后板freezer inner cabinet liner 冷冻室内腔refrigerator inner cabinet liner 冷藏室内腔freezer chamber 冷冻腔copper tube 铜管supporting sheath 支撑套aluminum foil 铝箔aluminum tube 铝管fin 翅片connecting tube 连接管drawer slippery rod 抽屉滑条defrost heater 除霜加热器sink heater 接水槽加热器thermostat 温控器limiting location clip of 限位夹temperature control knob 温控器旋钮lamp switch of door 门灯开关lamp shade 灯罩lamp holder 灯座bulb 灯泡controller shell 控制器外壳temperature compensation switch 温度补偿开关senser 传感器(感温头)senser's cover 感温头罩main control board 主控板display circuit board 显示线路板timer 计时器，定时器fan motor 风扇电机defrost thermostat 化霜恒温器temperature fuse 温度熔断器reed pipe 干簧管magnetism switch 磁控开关electromagnetic valve 电磁阀frequency converter 变频器AC/DC converter 交直流转换器fluoroscope lamp 荧光灯current stabilizer 镇流器portable absorption fridge 便携吸收式冰箱installation,operation and 安装\操作maintenance instructions 保养维护说明installation of the appliance 器具安装电冰箱零件英文名称冰箱类英文词汇capacity 容积refrigerant 制冷剂foam vesicant 发泡剂Temperature Drop 温差weight 重量Dimensions 尺寸AC Voltage 交流电压Rate Power 额定功率Consumption of energy 能耗Battery voltage 直流电压Gas type 燃气类型Gas pressure 燃气压力Gas consumption 耗气量ammonia cooling system 氨制冷系统absorption cooling system 吸收式制冷系统evaporator 蒸发器urethane foam 聚氨酯泡沫cyclopentane foam 环戊烷泡沫shelf 层架guided rail 导轨body of refrigerator 箱体adjustable leg 可调箱脚lower door hinge 下门铰leveling leg 水平箱脚crisper drawer 果菜箱（抽屉）movable shelf 活动层架freezer tray 冷冻室托盘crumb tray 碎屑托盘decoration nameplate 装饰铭牌power supply cord with plug 带插头电源线clip 夹子upper(lower) clip of supply cord 电源线夹compressor base 压缩机托板compressor connecting wire 压缩机连接线ice tray 冰格controller 控制器deodorizer 除臭器temperature sensing capillary 感温毛细管cover 盖pad 垫grounding wire 接地线screw nut 螺母screw bolt 螺栓washer 垫圈self-tapped screw 自攻螺丝screw bolt assembly 螺栓组件sleeve 套筒rubber pad 橡胶垫片water disposal pan 接水盒compressor cover 压缩机罩process tube 封尾管(工艺管)connecting tube 连接管mid-hinge 中门铰mid-hinge cushion 中门铰垫片anti-vibration block 防震块junction box 接线盒drier-filter 干燥过滤器circuit diagram nameplate 电路图铭牌trade mark 商标铭牌upper door 上门ice storage box 储冰盒ice cube tray 制冰格lower door axis sheath 下门轴套upper position plate for lower door 下门上定位板sponge glue strip 海绵胶条door horizontal frame 门横框条lower door panel 下门面板isolation paper 隔离纸lower door vertical frame 下门纵框条upper door strengthen plate 上门加强板door stopper 助吸器insulation layer 绝缘层(隔热层)right cushion for lower door 下门右侧垫door liner 门内腔lower door gasket 下门门封lower rack 下搁架small egg tray 小蛋隔upper door rack 上门搁架upper door protective rod 上门格条baffle block 档块upper door stopper 上门助吸器display panel 显示面板display operating plate 显示操作板keyboard plate 按键板LCD liquid crystal display 液晶显示屏PCB printed circuit board 电路板control board 控制板position plate 定位板anti-dew aluminum foil 防霜铝箔strengthen plate 加强板back top plate 后顶板top sealing paper 封顶纸upper evaporator 上蒸发器plastic screw nut 塑料螺母liquid accumulator 储液器suction tube part 回气管部件plastic rivet 塑料铆钉pressing plate 压板back plate 后板self-tapped screw 自攻螺丝left side plate 左侧板condenser 冷凝器、电容器rubber ring 橡胶圈fridge cabinet liner 冷藏腔rubber ring for draining mouth 出水嘴胶圈internal wire 内藏导线dew removable tube 除露管fixed seat 固定座step pad 台阶垫圈middle cover plate 中盖板freezer back plate 冷冻室后板freezer inner cabinet liner 冷冻室内腔refrigerator inner cabinet liner 冷藏室内腔freezer chamber 冷冻腔copper tube 铜管supporting sheath 支撑套aluminum foil 铝箔aluminum tube 铝管fin 翅片connecting tube 连接管drawer slippery rod 抽屉滑条defrost heater 除霜加热器sink heater 接水槽加热器thermostat 温控器limiting location clip of 限位夹temperature control knob 温控器旋钮lamp switch of door 门灯开关lamp shade 灯罩lamp holder 灯座bulb 灯泡controller shell 控制器外壳temperature compensation switch 温度补偿开关senser 传感器(感温头)senser's cover 感温头罩main control board 主控板display circuit board 显示线路板timer 计时器，定时器fan motor 风扇电机defrost thermostat 化霜恒温器temperature fuse 温度熔断器reed pipe 干簧管magnetism switch 磁控开关electromagnetic valve 电磁阀frequency converter 变频器AC/DC converter 交直流转换器fluoroscope lamp 荧光灯current stabilizer 镇流器portable absorption fridge 便携吸收式冰箱installation,operation and 安装\操作maintenance instructions 保养维护说明installation of the appliance 器具安装空调设备英文简称FCU ：风机盘管 fan coil unitAHU ：空气处理单元 (空气处理机) air handling unitFAU ：新风处理单元 fresh air unitHVAC：供热通风与空气调节 heating ventilating and air conditioning DCC ：干盘管（干式盘管）Dry cooling coilFFU：风机过滤单元 Fan filter unitMAU ：新风空调箱 Make up air hundling unit scheduleAHU：空气处理单元 Air hundling unitHEPA：高效空气过滤器 High efficiency pariculate airRAC：循环组合空调单元 Recirculation air cabinet unit scheduleC/R：洁净室无尘室 Clean roomULPA：超高空气效过滤器 Ultra low penetration air filterAS ：风淋室Air showerPB：传递箱 Pass boxCB：净化工作台Clean benchRD ：泄压风门Relief damperCH.：制冷机C.D. ：冷凝水管C.T. ：冷却塔CAV ：新风量控制箱EAF ：排风机EAD ：排风管EAG ：排风口EAL ：排风百叶FAG ：新风口FAL ：新风百叶FAF ：补风机F.A. ：新风FAD ：新风管F.D.：防火阀HC ：加热盘管FP ：风机盘管HX ：热交换器N.R.D.：风管止回阀P.A.：经过处理的新风PDA：新风管(经过处理的新风) PAU：新风机(带处理功能) PAL：新风百叶R.A.：回风RAD：回风管RAG：回风口。
电热恒温干燥箱一、使用方法：1.通电前先检查本箱电气性能，并应注意是否有断路或漏电现象。
2.待一切准备就绪后，可放入试品，关上箱门，在箱顶排气阀中插入一支温度计，同时旋开排气阀，此时即可接上电源，开始工作。
3.打开电源开关，可开启两组加热开关，将仪表设定所需温度，此时仪表红灯灭，绿灯亮，箱内升温，当温度升至所需工作温度时，绿灯灭，红灯亮，切断加热电源，当温度下降低于设定值时，仪表自动接通电源，箱内升温。
使箱内温度恒定在设定值附近，初使加热，由于预热影响，温度仍可能继续上升，此现象约半小时左右即会处于稳定；数显式XMTD-2301型仪表有可能会出现设定值与显示值偏差过大现象，可以通过调整仪表前面板，微调旋钮减小偏差。
当箱内温度稳定时，如遇温度计读数超出或低于所需温度，可将温控仪设定值稍作调整，以达到正确程度为止，用此方法可消除仪表测量偏差。
4.恒温时，可关闭加热2开关，只留一组工作，以免功率过大，影响恒定波动度。
5.物品放入箱内，不宜过挤，以利于空气对流，保持箱内温度均匀。
6.欲观察工作室内试品情况，不必打开箱门，可通过观察窗即可观察。
二、注意事项1.此箱为非防爆干燥箱，故带有易燃挥发物品，切勿放入干燥箱内以免发生爆炸或燃烧。
2.视频隔板的平均负荷为15 公斤，放置时切勿过密与超载，同时散热板上不能放置试品和其他东西，以免影响热空气对流。
3.使用前必须检查加热器的每根电热丝的安装位置，以防电热丝重迭或碰撞发生事故。
4.使用本产品时，须有专人负责看管，使用完毕必须切断其外接电源，谨防意外事故发生。
5.首次或长期搁置恢复使用本设备时，应经空在开机一段时间后，再放置试品进行干燥处理，以消除运输、装卸、贮存中可能产生的故障，以免无谓损失。

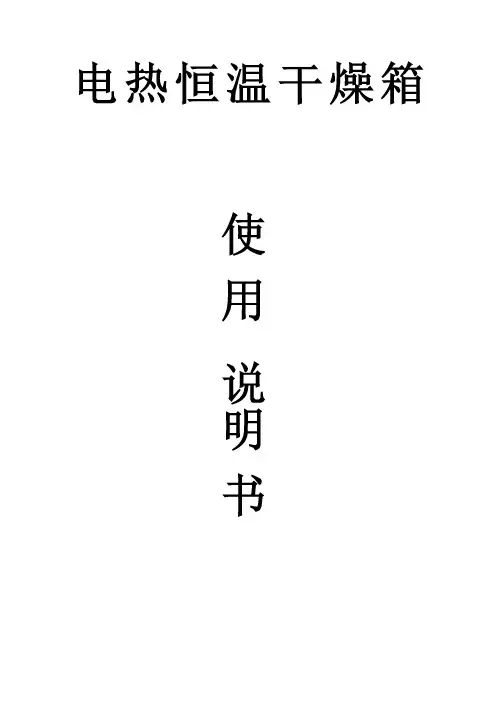

电热恒温干燥箱使用说明书一、用途本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。
二、主要技术参数型号型号额定功率额定功率 （KW KW）） 工作室尺寸工作室尺寸(mm) (mm) 深×宽×高深×宽×高 外形尺寸外形尺寸(mm) (mm) 深×宽×高深×宽×高 容积容积 （L ） 重量重量 （Kg Kg）） DH-101-00.8 350350××350350××350 510510××640640××530 42 DH-101-0SDH-101-0BS DH-101-11.1 350350××450450××450 510510××740740××630 70 DH-101-1SDH-101-1BSDH-101-21.6 450450××550550××550 610610××840840××730 136 DH-101-2SDH-101-2BS DH-101-3S3.0 500500××600600××750 660660××10001000××1170 225DH-101-3BS 其它 使用条件：额定电压使用条件：额定电压:220V :220V :220V±±10%10%、、50Hz 50Hz；环境温度；环境温度；环境温度:5-40:5-40:5-40℃；℃；℃； 湿度湿度::＜80%80%；；无易燃易爆及导电性粉尘。
无易燃易爆及导电性粉尘。
目录1．技术指标 (1)1.1 基本技术参数 (1)1.2 标准 (1)2．功能与型号分类 (1)3．显示 (2)4．传感电缆总成 (2)4.1 D25传感电缆（三线制） (2)4.2 传感器 (3)5．操作与显示 (4)5.1 仪表工作状态显示 (4)5.2 按键功能 (4)6. 功能模块 (5)6.1 功能密码 (5)6.2 操作流程 (5)7．4~20mA电流输出型（E型） (10)7.1 功能特点 (10)7.2 电流输出的技术要求 (10)8．RS485/232通讯型（F型） (11)9．现场故障处理小常识 (11)10．配件与订货 (12)11．安装示意图 (13)12．接线图 (14)1．技术指标1.1 基本技术参数环境温度：-10~+55℃环境湿度：< 90％工作电压：220VAC （+10％，-15%）工作频率：50Hz或60Hz（±2HZ）测量范围：-30.0～240.0℃测量精度：±1%FS（温控器0.5级,传感器0.5级）分辨力：0.1℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC (阻性)温控器功耗：≤8W1.2 标准生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D 、E 、F 、G 、I 型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。
3．显 示D1：一位数码显示，显示测量相序及提示符 D2：四位数码显示，显示测量值及参数4．传感电缆总成4.1 D25传感电缆（三线制）D/E/F 型三路电缆连接示意图 Pt100传感器电缆线LB C相D25传感器插头B相A相LAG/I 型四路电缆连接示意图D/E/F 型三路插头内部示意图 G/I 型四路插头内部示意图4.2 传感器4.2.1 Pt100铂电阻是一种在-30.0～240.0℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

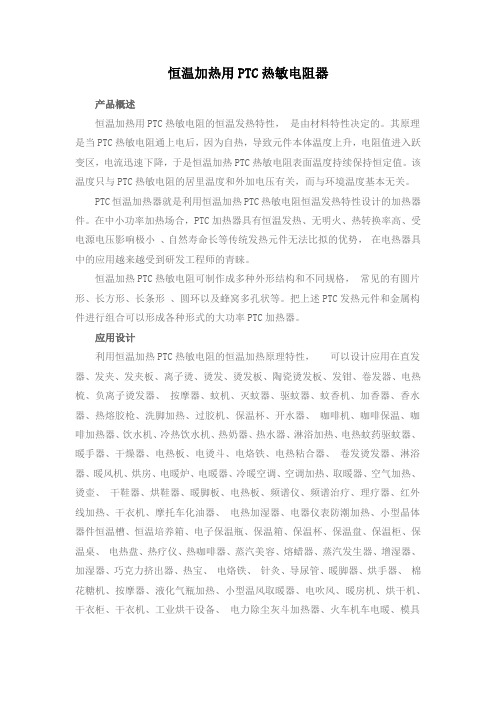

恒温加热用PTC热敏电阻器产品概述恒温加热用PTC热敏电阻的恒温发热特性，是由材料特性决定的。
其原理是当PTC热敏电阻通上电后，因为自热，导致元件本体温度上升，电阻值进入跃变区，电流迅速下降，于是恒温加热PTC热敏电阻表面温度持续保持恒定值。
该温度只与PTC热敏电阻的居里温度和外加电压有关，而与环境温度基本无关。
PTC恒温加热器就是利用恒温加热PTC热敏电阻恒温发热特性设计的加热器件。
在中小功率加热场合，PTC加热器具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热元件无法比拟的优势，在电热器具中的应用越来越受到研发工程师的青睐。
恒温加热PTC热敏电阻可制作成多种外形结构和不同规格，常见的有圆片形、长方形、长条形、圆环以及蜂窝多孔状等。
把上述PTC发热元件和金属构件进行组合可以形成各种形式的大功率PTC加热器。
应用设计利用恒温加热PTC热敏电阻的恒温加热原理特性，可以设计应用在直发器、发夹、发夹板、离子烫、烫发、烫发板、陶瓷烫发板、发钳、卷发器、电热梳、负离子烫发器、按摩器、蚊机、灭蚊器、驱蚊器、蚊香机、加香器、香水器、热熔胶枪、洗脚加热、过胶机、保温杯、开水器、咖啡机、咖啡保温、咖啡加热器、饮水机、冷热饮水机、热奶器、热水器、淋浴加热、电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、卷发烫发器、淋浴器、暖风机、烘房、电暖炉、电暖器、冷暖空调、空调加热、取暖器、空气加热、烫壶、干鞋器、烘鞋器、暖脚板、电热板、频谱仪、频谱治疗、理疗器、红外线加热、干衣机、摩托车化油器、电热加湿器、电器仪表防潮加热、小型晶体器件恒温槽、恒温培养箱、电子保温瓶、保温箱、保温杯、保温盘、保温柜、保温桌、电热盘、热疗仪、热咖啡器、蒸汽美容、熔蜡器、蒸汽发生器、增湿器、加湿器、巧克力挤出器、热宝、电烙铁、针灸、导尿管、暖脚器、烘手器、棉花糖机、按摩器、液化气瓶加热、小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备、电力除尘灰斗加热器、火车机车电暖、模具加热、控制柜加热防潮、监视器防潮、电烘箱、电烤箱、输液宝、医疗设备、家用电器、日用电器、小家电......等等。
恒温加热器使用说明书一、产品介绍恒温加热器是一种用于控制温度的设备，适用于实验室、工业生产等领域。
本产品采用先进的温度传感器和控制技术，能够实现精确的温度控制，具有稳定性好、操作简单等特点。
二、安全注意事项1. 本产品需在干燥、通风良好的环境下使用。
2. 请确保电源连接正确，接地可靠，以确保使用安全。
3. 仔细阅读产品说明书，并按照说明进行正确操作，避免不必要的事故发生。
4. 使用过程中应避免遮挡散热孔，避免过载使用。
5. 使用结束后，请拔掉电源插头，确保设备断电。
三、产品特点1. 温控范围广：本产品的温控范围可根据需要进行调整，满足不同的实验需求。
2. 温度稳定性好：经过精确的温度控制算法设计，保证设备稳定运行，提供精确的温度控制。
3. 操作简单：本产品采用触摸屏设计，界面简洁清晰，操作便捷，即使对设备不熟悉的用户也能够轻松上手使用。
4. 故障自诊断：设备具有故障自诊断功能，一旦出现故障，会自动报警并显示故障原因，方便用户快速排除故障。
四、使用方法1. 打开设备：接通电源后，按下电源按钮，待设备开机完成后进入待机状态。
2. 设置温度：通过触摸屏上的温度调节按钮，可自定义所需温度。
设定后，系统会根据设定值进行温度控制。
3. 启动加热：设定好温度后，点击启动加热按钮，设备将开始加热，并根据设定温度进行温度调节。
4. 监控温度：设备运行时，观察触摸屏上显示的实时温度值，确保温度始终在设定范围内。
5. 结束使用：使用完毕后，点击停止加热按钮，设备会停止加热并保持待机状态。
拔掉电源插头，确保设备断电。
五、故障排除1. 故障自诊断：设备出现故障时，会自动报警并显示故障原因，用户可根据报警信息进行故障排除。
2. 联系售后服务：若设备故障无法解决，请联系售后服务中心进行维修或更换。
六、维护保养1. 定期清洁：使用过程中请保持设备干燥，避免积尘。
定期用软布擦拭设备外壳，以保持清洁。
2. 防止碰撞：使用过程中请避免撞击设备，以免损坏设备外壳或内部元件。

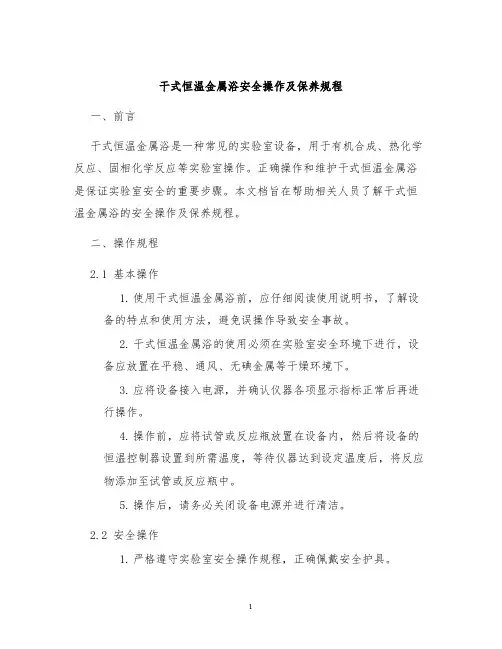

干式恒温金属浴安全操作及保养规程一、前言干式恒温金属浴是一种常见的实验室设备，用于有机合成、热化学反应、固相化学反应等实验室操作。
正确操作和维护干式恒温金属浴是保证实验室安全的重要步骤。
本文档旨在帮助相关人员了解干式恒温金属浴的安全操作及保养规程。
二、操作规程2.1 基本操作1.使用干式恒温金属浴前，应仔细阅读使用说明书，了解设备的特点和使用方法，避免误操作导致安全事故。
2.干式恒温金属浴的使用必须在实验室安全环境下进行，设备应放置在平稳、通风、无碘金属等干燥环境下。
3.应将设备接入电源，并确认仪器各项显示指标正常后再进行操作。
4.操作前，应将试管或反应瓶放置在设备内，然后将设备的恒温控制器设置到所需温度，等待仪器达到设定温度后，将反应物添加至试管或反应瓶中。
5.操作后，请务必关闭设备电源并进行清洁。
2.2 安全操作1.严格遵守实验室安全操作规程，正确佩戴安全护具。
2.操作过程中应小心谨慎，避免碰撞、摔落等情况发生。
3.避免在设备操作过程中进行其他操作，例如吸烟、喝水等。
4.在设备操作过程中，严禁接电话或进行其他与操作无关的交流活动。
5.操作完成后，要及时清理设备和设备周围的试管等材料，确保在设备周围没有杂物和化学药品等。
2.3 废物处理1.遵守当地环保法律法规，严格按照相关规定将废弃试剂和其他废弃物分类处理。
2.废弃物应仔细封装，避免挥发、泄漏和土壤污染等情况发生。
3.废物应交由专业处理单位进行处理。
三、保养规程3.1 设备保养1.干式恒温金属浴应随时保持干燥状态，特别是仪器内部，应避免发生水蒸气和化学腐蚀作用。
长期不用可以使用防潮袋进行存储。
2.易于磨损的机械部件，应定期进行润滑和保养，保持设备的灵敏度和长期使用寿命。
3.定期进行设备整机的检查保养，可根据实际情况设定保养周期。
系统包括检查各部位传感器的精度和读取准确性，检查设备电气等。
3.2 设备清洁1.定期对设备进行清洁，清洁液和方法应符合使用说明中的规定。
