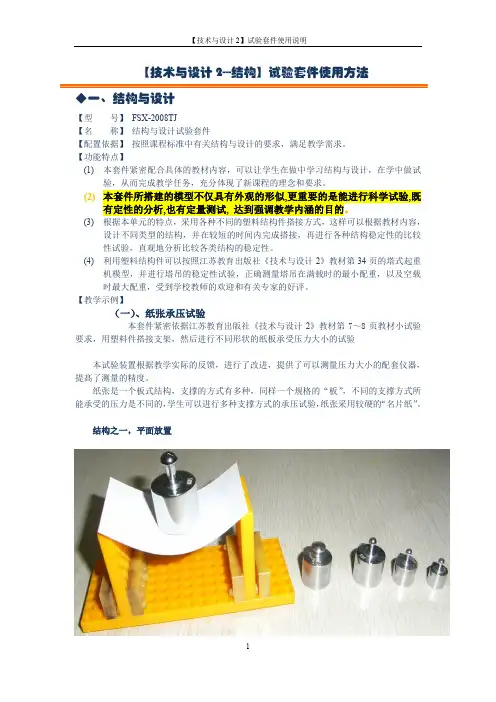

【技术与设计2---结构】试验套件使用方法◆一、结构与设计【型号】FSX-2008TJ【名称】结构与设计试验套件【配置依据】按照课程标准中有关结构与设计的要求，满足教学需求。
【功能特点】(1)本套件紧密配合具体的教材内容，可以让学生在做中学习结构与设计，在学中做试验，从而完成教学任务，充分体现了新课程的理念和要求。
(2)本套件所搭建的模型不仅具有外观的形似,更重要的是能进行科学试验,既有定性的分析,也有定量测试, 达到强调教学内涵的目的。
(3)根据本单元的特点，采用各种不同的塑料结构件搭接方式，这样可以根据教材内容，设计不同类型的结构，并在较短的时间内完成搭接，再进行各种结构稳定性的比较性试验，直观地分析比较各类结构的稳定性。
(4)利用塑料结构件可以按照江苏教育出版社《技术与设计2》教材第34页的塔式起重机模型，并进行塔吊的稳定性试验，正确测量塔吊在满载时的最小配重，以及空载时最大配重，受到学校教师的欢迎和有关专家的好评。
【教学示例】（一）、纸张承压试验本套件紧密依据江苏教育出版社《技术与设计2》教材第7～8页教材小试验要求，用塑料件搭接支架，然后进行不同形状的纸板承受压力大小的试验本试验装置根据教学实际的反馈，进行了改进，提供了可以测量压力大小的配套仪器，提髙了测量的精度。
纸张是一个板式结构，支撑的方式有多种，同样一个规格的“板”，不同的支撑方式所能承受的压力是不同的，学生可以进行多种支撑方式的承压试验，纸张采用较硬的“名片纸”。
结构之一，平面放置结构之二：拱形结构学生可以对这两种方式的承载能力进行对比试验，可以得出如下结论。
1、同一种材料，不同结构其承载能力大不一样，可以令学生充分理解结构与设计的重要关系。
2、同一种结构，改变一些结构参数，也会带来不同的承载变化，下面是设计成不同形状的拱形，测试所具有的承载能力是否一样，下面采用另一种测试方法，用百分表来测量纸张的变形。
让学生掌握更多的测量工具的使用方法。
D2008F（A/P/P1）电子称重仪表使用说明书2012年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (2)一．称重记录的贮存 (2)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (3)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)第一章技术参数1、型号：D2008F （A/P/P1）2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232/RS485波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，D2008FP带热敏微打，D2008FP1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。

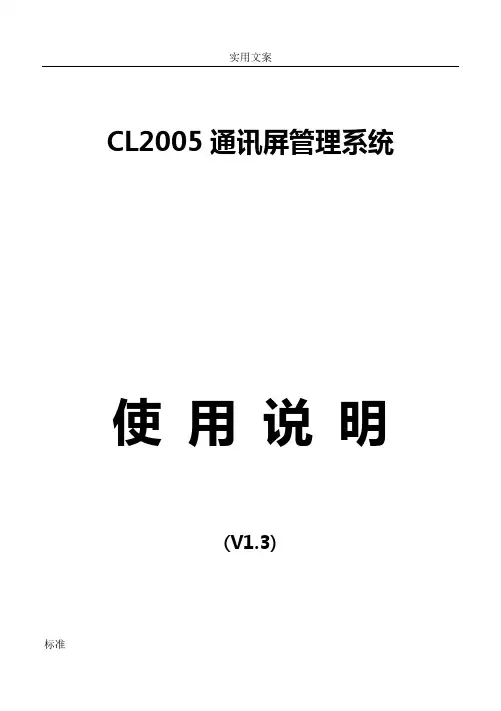

CL2005通讯屏管理系统使用说明(V1.3)标准2006年3月标准目录第一章概述 (5)第二章安装与运行 (6)第一节安装 (6)第二节运行 (6)第三章系统设置 (9)第一节通讯设置 (9)第二节显示屏规格、自动开关屏时间设置 (10)第四章节目制作 (11)第一节选择要播放的图片 (11)第二节设定图片的播放顺序 (13)第三节设计图片的播放效果 (14)第四节编辑原始文件 (16)标准第五章通讯 (17)第一节发送数据 (17)第二节控制显示屏电源 (18)第三节汉字点阵库 (19)第六章时钟版面设计 (20)第一节显示时钟 (21)第二节显示“安全天数” (23)第七章多屏信息管理、多用户管理及日志 (25)第一节多屏信息管理 (25)第二节多用户管理 (26)第三节日志 (27)标准第一章概述CL2005通讯屏管理系统是一套全新的节目制作管理系统。
用户使用它制作节目时简单直接。
节目的数据来源可以是图片、文本文件或Word文档，更可以直接输入颜色字体可变化的文本信息。
CL2005系统可播放安全天数，可实现精确到分的定时播放，还可以实现每天的定时开关显示屏。
对已经上载到显示屏的图片或文字信息，CL2005还提供点播功能，即只播放其中的部分节目内容。
CL2005系统支持RS232通讯模式和RS422、RS485通讯模式。
通过外接的扩展设备，CL2005系统还支持调制解调器、以太网等有线远程通讯模式和GPRS无线远程通讯模式。
运行CL2005系统需要Microsoft Office 2000或Microsoft Office XP 的支持。
推荐在Windows XP以及Office XP环境下运行。
标准第二章安装与运行第一节安装在计算机上运行CL2005Setup.exe程序，屏幕上出现如下的画面：点击[开始]即可将CL2005通讯屏管理系统安装到计算机上。
第二节运行在[开始]菜单中，选择[程序]->[CL2005通讯屏管理系统]->[CL2005]即可启动CL2005通讯屏管理系统。

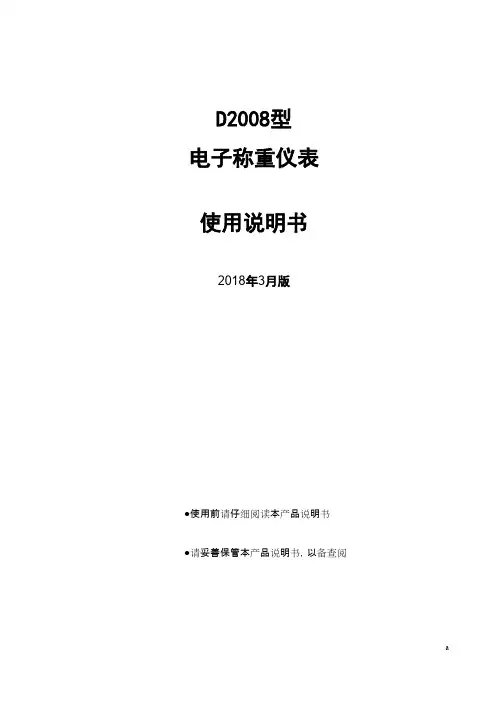

D2008型电子称重仪表使用说明书2018年3月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章常规操作说明 (2)一、开机及开机自动置零 (2)二、手动置零 (2)三、去皮 (2)四、清皮 (2)五、日期与时间查询与设置 (2)第三章称重记录的储存与打印 (2)一．称重记录的储存 (2)二. 车号皮重的设置与清除方法： (3)三、车号皮重的批量查看与清除方法： (3)四. 称重记录的打印 (3)五. 明细报表打印 (4)六．称重记录的查询与清除 (4)七．称重记录和车号皮重的全部删除操作 (5)八．查询打印 (5)第四章信息提示 (5)附录 A：打印操作举例： (6)附录 B：明细表及统计报表示例 (7)▲仪表电源接地线必须符合电气安全规定，接线盒、传感器的外壳必须接地良好。
▲数字传感器与仪表的连接必须可靠，数字传感器的屏蔽线必须可靠接地。
▲在仪表通电状态下，所有连接线不允许进行插拔，防止静电和漏电损坏仪表或传感器。
▲传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施。
▲在雷雨季节，系统必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
▲不得在有可燃性气体或可燃性蒸汽的场合使用，不得在有压力的罐装系统中使用。
▲仪表和传感器须远离强电场强磁场，远离强腐蚀性物体，远离易燃易爆物品。
▲严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
▲不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
▲本产品非经技术监督部门授权，不得擅自开启铅封，不破坏铅封不能标定。
◆为保证仪表显示清晰和使用寿命，仪表不宜放在阳光直射下使用，放置地点应较平整。
◆仪表不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
◆在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源。
◆仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。

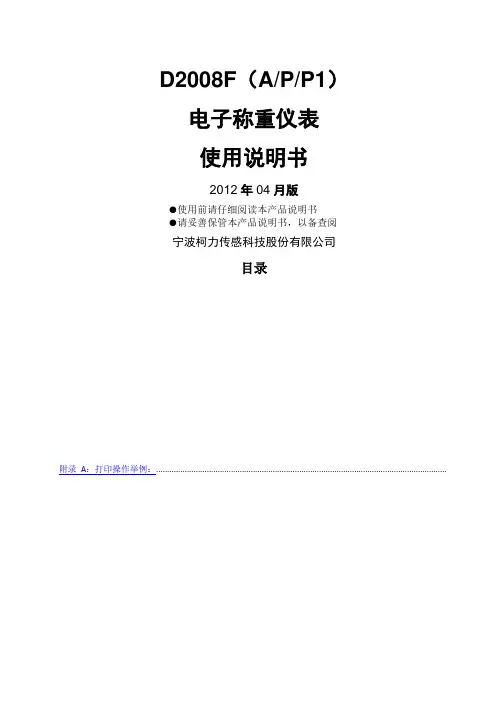

D2008F（A/P/P1）电子称重仪表使用说明书2012年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录附录A：打印操作举例：....................................................................................................................................第一章技术参数1、型号：D2008F （A/P/P1）2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232/RS485波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，D2008FP带热敏微打，D2008FP1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。
10、使用环境电源输入AC110~220V 50~60HZDC 12V使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH11、外型339×110×230 mm12、自重约3.7公斤第二章 安 装 联 接 一、仪表与数字传感器的连接本仪表可接C 系列和E 系列数字传感器,接法如下： 数字传感器接口及说明三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下1.RS232接法2.电流环接法四、仪表与电脑的连接使用本仪表有两种串口通讯方式，一是RS232；二是RS485。
D2008F（A/P/P1）电子称重仪表使用说明书2012年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (2)一．称重记录的贮存 (2)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (3)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)第一章技术参数1、型号：D2008F （A/P/P1）2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232/RS485波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，D2008FP带热敏微打，D2008FP1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。
D2008F(A、P、P1)数字式电子称重仪表技术说明书2010年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (6)第五章标定调试 (8)第一节标定 (8)第二节分度值自动切换 (10)第三节标定误差的修正 (10)第六章其他操作 (11)第一节密码管理 (11)第二节定时关机 (12)第三节系统测试 (12)第四节PC通讯参数设置 (13)第五节参数保存及还原 (13)第六节打印参数设置 (14)第七节自定义打印格式设置 (16)第七节仪表文本信息输入与文本信息删除 (20)第六章信息提示 (24)附录A: 通信协议 (25)附录B：称重单格式示例： (28)附录C：明细表及统计报表示例 (29)附录D：仪表出厂默认参数 (30)第一章技术参数1、型号：D2008F(A、P、P1)、D2008FB(A、P、P1)2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
Fast Shoes Design & Grade System华士特鞋样设计与放版系统V6.1操作手册伟英数据技术公司出品目录系统说明 (3)第一章工作流程 (4)第二章显示与文件 (4)第三章输入鞋样 (5)第四章整理样片 (8)第五章作控制 (13)5.1 片名 (13)5.2 分片框 (15)5.3 折边 (15)5.4 加边 (16)5.5 减边 (17)5.6 等距 (17)5.7 主从 (18)5.7 不变 (19)5.8 共用 (20)5.9 对称 (23)5.10 单边 (24)5.11 排列 (25)5.12 记号齿 (27)5.13 车线 (28)5.14 过渡 (29)5.15 宽度分段 (29)5.16 比例元素 (32)5.17 饰片分段 (32)5.18 参考线 (32)5.19 高度控制 (32)5.20 滚花边控制 (34)5.21 内刀区域控制 (35)5.22 直线属性控制 (35)5.23 取消控制 (35)5.24 查询 (36)第六章级放 (36)第七章排版与切割 (40)第八章其它命令 (43)第九章鞋样设计 (49)第十章命令表 (51)第十一章系统维护 (52)系统说明华士特鞋样软件全中文界面，操作简单，容易学习，功能强大，各类鞋型均可级放。
广泛用于鞋厂、鞋楦厂、鞋底厂、刀模厂、鞋样设计中心、鞋样级放中心。
主要功能特征：1、通过扫描仪或者数位板输入样片、半面版；2、自动从半面版上拆版分片、加边<边距可以分几段、从一端开始逐步加大或减小>；3、折边准确控制压边距离、邦脚不级放；4、共用码号节省刀模、自动补偿；5、控制两线之间不等距离；6、对称、内外腰之单边控制，级放更准确；7、包子鞋：不同码号的针孔数之不规则排列、疏密不一之排列、余量排列；8、靴鞋之统高与统围控制，运动鞋之后跟高度控制；9、凉鞋：鞋背带线之宽度固定或者分几段，饰片大小之分段；10、保持曲线段级放形状相同；样片线条之特殊进度；级放进度之特殊要求；11、底版：大底线与中底线不等距控制，后跟宽度三段控制；12、主线变化，从线跟随变化；13、平面设计：多种方法辅助定位，加邦脚线等；14、底模：提供底花库，底花图案可随边线之修改而自动填充，图案之排列；15、级放后自动排版，保留上次未完纸框更节约；自动统计原版、级放、加割的片数16、自动标注各码样片之周长、面积，生成报表；科学分类归档，方便查找级放之档案；17、从现有的款式直接级放系列楦头之鞋样；18、迅速查询及修改样片的线条及控制信息；19、兼容不同的输入和输出设备、输入输出多种格式文件方便与其它系统交换；术语说明：1·按左键、中键、右键：表示鼠标的按钮。
DG2008 2D鞋样设计及放码系统使用说明书东莞市南城爱玛数控机器厂目录第一章功能概述 (3)第二章配置安装 (5)一、计算机及外设配置 (5)二、包装盒物品清单 (5)三、安装 (5)四、维护 (5)第三章操作流程和界面组成 (6)一、操作流程 (6)二、界面组成 (7)第四章功能详解 (8)一、常用鼠标、键盘功能 (8)二、输入鞋样线条 (9)三、取翘、编辑修整线条 (12)四、开版提取每个样片 (22)五、设置放码参数 (28)六、控制设置 (30)七、自动放码 (33)八、分片排版输出 (33)九、工艺单 (36)第五章典型级放控制设置 (38)第六章常见问题………………………………………………………………第七章菜单和工具栏……………………………………………………第八章快捷键………………………………………………………………第一章功能概述软件主界面一、国际化标准设计，操作简单、实用、精确基于ISO国际标准化设计，完全Windows风格，界面精致，操作简洁，功能强大，能快速、精确的完成任意鞋样的设计及放码，可以按使用者喜好设置使用风格，多国语言版本。
二、输入鞋样快速准确，方式多样化鞋样可通过扫描图自动识别或数字化仪识别输入到电脑中。
扫描输入时，底图可以随时显示或隐藏，以供参考。
三、设计、取翘、开版、改版功能丰富、快速准确设计功能强大，可在系统中实现任意款式鞋样的设计，具备丰富的曲线编辑和吸附功能，可以对分片任意加减边、对称，可自动加入号码齿、划线槽等。
取翘功能简单，自动取翘功能非常傻瓜化，展平长度可由系统自动计算，也可由设计师指定。
逐步取翘功能可让设计师充分发挥制鞋技能，对任意分片进行精确取翘。
开版功能简单，只要指定相关线条，就可从半面版中方便、快速的取出所需分片，系统自动完成连接剪齐。
改版简单，只需要在母线上修改半面版，就能即时反映到相关分片中。
四、控制功能强大，任意号段均可共用放码，能满足任何高度或长度控制要求分片斩刀号码或者图案可按任意方式组合共用放码。
可实现任意线条或图形间的距离不变、距离按正常进度共用、距离按特殊进度共用等距离控制要求。
可实现后跟高度、靴筒高度等特殊部位的任意高度不变、高度按正常进度共用或高度按特殊进度共用等控制要求。
可实现任意部分线条的特殊参数放码要求。
所有控制带和不控制带衔接的地方均能自动实现圆满光滑过渡。
五、任意方向精确放码，放码控制设置简单可实现任意方向长宽的精确等差或不等差放码，不受摆放方向限制。
可在一两个步骤内完成所有的级放控制设置要求，所有设置只需在母线上进行，相关分片自动按其母线设置放码。
六、内置标准化放码参数，放码过程快速，结果准确内置7个国家或地区的鞋样放码参数标准，满足各类客户需要。
点击放码按钮，复杂鞋型只需数十秒就可得到全套号码的分片，结果完全准确。
七、常用图案丰富，傻瓜化调用可直接一次性绘制标准图案，可将任意图案保存入图案库中，随时在其他鞋样中调用。
八、按号码智能化排列任意图形可一次性排列各种圆孔或者任意复杂图形，图形排列个数和间距可按码号要求自动增减。
九、自动生成工艺单可自动生成工艺单，供制作单位参考，无需人工编辑，工艺单可导出到Excel中，进行进一步编辑或发送到其他部门。
十、自动排版，实现无刀模下料得到的全套鞋样可进行自动排版切割输出，可将数据直接导入到皮料切割机中下料，无须额外转换数据，无需刀模，快速准确，大大提高切割效率，缩短交货周期。
第二章配置安装一、计算机及外设配置计算机硬件:CPU主频在800M赫兹以上(建议用Intel奔腾系列),内存256Mb以上，硬盘容量在20Gb以上，显卡内存在32Mb以上，显示器大小为15″以上，带光驱和USB插口。
计算机操作系统：windows98/2000/xp/vista均可，带office excel97/2000/2003软件最佳。
输入设备:数字化仪可配Calcomp或Wacom系列，扫描仪可配A2加长或A3以上扫描仪，品牌不限。
输出设备：可配任意一款纸板切割机或割皮机，也可配绘图仪或打印机，品牌不限。
特别提示：计算机最好安装一款杀毒软件，以免计算机病毒对计算机文件系统产生破坏，造成损失。
二、包装盒物品清单特别提示：软件加密锁是整个软件的核心部件，每个合法的软件均配备一个加密锁，加密锁不插在计算机上时，无法进入软件。
加密锁如果丢失，无法续补，只能再购买新的软件，请妥善保管。
软件安装光盘和使用说明书均可在一定期限内免费升级更换。
三、安装1、将软件加密锁插入到计算机任意一个USB接口上；2、把软件安装光盘放入计算机的光驱中；3、系统自动弹出安装界面(如果没有弹出可直接进入光盘，点击setup.exe进行安装)，按提示安装软件；4、完成安装后进入软件安装目录(默认为C:\program files\DG2008)，找到Sentinel Keys Driver Installer.exe 并双击，安装加密锁驱动程序；5、在桌面上双击生成的快捷方式图标就可以进入软件进行操作了。
四、维护1、用户需妥善保管好加密锁，防止丢失。
尽量不带电插拔加密锁，以避免损坏；2、软件会有不定期的版本升级，以加强功能或便利性，用户可不定期与供应商联系，咨询软件的最新版本；3、无特殊约定情况下，所有售出软件在售出之日两年内免费升级；4、用户最好定期备份重要的设计文件，以免由于计算机病毒或其他原因造成文件的丢失或破坏。
第三章操作流程和界面组成一、操作流程完成一套型体的放码，通常分为七个标准的步骤，分别是:输入鞋样线条，取翘、编辑设计线条,开版提取每个样片, 设置放码参数,在样片对应的线条上进行控制设置,自动放码, 分片排版输出。
具体如下：1、通过扫描仪或数字化仪输入基本码样片或半面版线条。
目的是在计算机中得到鞋样所需的所有线条，用于进一步的编辑和控制；2、对样片或半面版线条进行取翘、旋转、移动、镜像、偏移等编辑操作。
目的是精确设计出符合要求的鞋样；3、开版提取出各个样片。
目的是形成独立的样片，能够独立切割或导出。
4、长宽测量，设置放码参数。
目的是让其它号码按照一定的尺寸要求进行放码；5、加入控制点，根据每个样片的放码要求，在样片对应的设计线条上，进行一系列要求的控制设置。
目的是控制这些线条对应的样片按要求进行放码；6、点击放码按钮。
目的是让系统根据用户设置，自动完成整套放码；7、排版切割输出分片。
目的是得到所有号码的正确分片，用于其他生产环节。
软件放码操作流程二、界面组成软件界面分为六个区域，四种操作模式。
1、六个区域六个区域分别为菜单区（可找到软件的全部功能）、工具栏区（包括上、左、右工具栏）、标尺（显示坐标刻度）、状态栏（显示对象的状态和当前的一些操作提示等信息）、分片区（显示所有开版取片后的样片）、编辑区（最大区域、完成所有对线条和分片的输入、设计编辑、级放设置、级放、排版等操作）。
各个区域的位置如下图所示：软件界面上图中从上往下框选区依次为菜单栏、工具栏、标尺、编辑区、分片区、状态栏。
2、四种模式四种模式分片是数字化仪输入模式、母线编辑模式、分片模式、排版切割模式。
非排版切割模式下,并且数字化仪连接正常情况时，可选择《鞋样输入》菜单中的《数字化仪输入》菜单项或直接按键盘F11键，进入或退出数字化仪输入模式。
母线编辑模式是进入软件后的默认模式，在这里可以设计编辑、设置所有鞋样线条。
在母线编辑模式下，选中分片区的分片，按键盘空格键可进入分片模式，进入分片模式可查看到加入分片的所有线和文字，可进行内线剪齐，更改内线切割属性等操作。
再次按空格键或者在取消选择分片，就可退出分片模式，变成母线编辑模式。
选择《查看》菜单中的《切割模式》菜单项（或者按Alt+C快捷键），就可以直接切换到排版切割模式，在这里可以通过在分片区选择分片并单击右键，弹出右键菜单，选择《选片切割…》菜单项，选中相应的分片输出到编辑区进行排版切割（也可通过在分片区直接双击分片输出该分片到编辑区进行排版切割）。
再次按《切割模式》菜单项，返回母线编辑模式。
第四章功能详解一、常用鼠标、键盘功能1、鼠标左键在选中某项功能的情况下，鼠标左键单击通常用于选择对象，或进行某个操作的确认点击。
点击选中对象时，按住左键拖拽可以移动被选中的对象，局部选择时按住左键拖拽是选中局部拖拽处线段。
无任何功能操作情况下，按住鼠标左键拖拽出现矩形框是框选对象。
从左上到右下框选时，只要对象的一部分进入框区，就能选中对象。
从右下往左上拖拽的时候，需要对象的全部进入框区，才能选中对象。
按住Ctrl键，单击对象，可以连续选择对象。
选中某个点时，直接双击鼠标左键可以改变点的属性，让角点和曲线点相互转换。
左键双击对象时，软件弹出相应的属性设置对话框。
2、鼠标右键在选中某项功能的情况下，鼠标右键单击，通常是用于告诉软件完成当前步骤的操作，进入下面后续步骤。
没有任何功能操作的情况下，单击鼠标右键可弹出右键菜单。
按住鼠标右键拖拽屏幕，可以移动屏幕。
3、鼠标滚轮滚动鼠标滚轮用于缩放屏幕。
按住拖拽滚轮也可以缩放屏幕。
4、键盘空格键在分片区选中一个分片，按一次空格键可以进入分片模式，单独查看一个分片，并对分片内线进行编辑。
再按一次返回编辑模式。
在编辑模式选中一些线（点、文字），或在排版模式选中排版区内的分片，按一次空格键，选中的对象按顺时针进行90度旋转。
5、键盘Shift键可与键盘上的许多键组成不同菜单的快捷键，详见菜单。
在分片区选中一个分片后，按空格键进入分片模式，可按住Shift键，左键点击分片，分片自动按合适尺寸自动缩放在编辑区。
按住Shift键，移动距离控制设置的主线上的点时，从线对应的点位自动跟随移动。
作标记沟时按住Shift键，可作带或不带尖齿的标记沟。
描曲线或者线时按住Shift键，可输入不同于当前功能的点，描曲线时可输入角点，描折线时可输入曲线点。
延长线条时，按住Shift键，可使要延长的原端点，在延长后自动删除。
取片中，需要鼠标左键按住拖拽，局部选择多条线重合的位置时，按住Shift键，软件不会弹出选择提示对话框。
按住Shift键，鼠标左键双击选中的点时，软件自动将线条在此位置断开。
偏移时，按Shift+数字键，表示偏移距离值为该数字键加上0.5。
画圆时也如此。
分片菜单中的“轮廓线替换”功能，使用过程中如果不按shift键，相互替换的线上的所有关联线也相互交换。
做局部控制的时候，有时候需要延长过渡渐变带，按下shift键同时用鼠标左键拖拽可延长或缩短延长过渡段。
6、键盘Ctrl可与键盘上的许多键组成不同菜单的快捷键，详见菜单。
及附快捷键表。
按住Ctrl键，点选对象时，可连续增加选择。
作距离控制设置选择主线时，如果按住Ctrl键，软件弹出设置距离控制对话框，可选择《距离不变》、《距离按比例级放》、《距离按分段(共用)级放》等三种方式。
