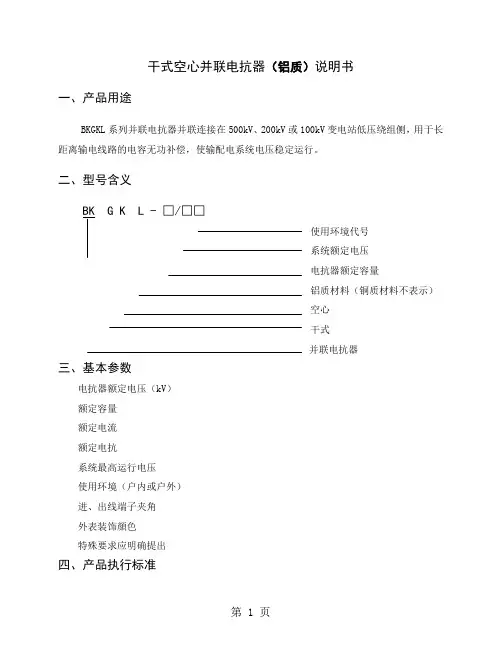

干式空心并联电抗器（铝质）说明书
一、产品用途
BKGKL系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。
二、型号含义
□/□□
使用环境代号
系统额定电压
电抗器额定容量
铝质材料（铜质材料不表示）
空心
干式
并联电抗器
三、基本参数
电抗器额定电压（kV）
额定容量
额定电流
额定电抗
系统最高运行电压
使用环境（户内或户外）
进、出线端子夹角
外表装饰顔色
特殊要求应明确提出
四、产品执行标准
GB10229 IEC289 五、10kV、35kV系列
干式空心并联电抗器（铜质）说明书
一、产品用途
BKGK系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。
二、型号含义
□/□□
使用环境代号
系统额定电压
电抗器额定容量
空心
干式
并联电抗器
三、基本参数
电抗器额定电压（kV）
额定容量
额定电流
额定电抗
系统最高运行电压
使用环境（户内或户外）
进、出线端子夹角
外表装饰顔色
特殊要求应明确提出
四、产品执行标准
GB10229 IEC289
五、10kV、35kV系列。
干式空心电抗器的节能方法
1.降低损耗：干式空心电抗器的损耗主要包括铜损和铁损。
铜损主要
来自线圈的电阻，可以通过选用低电阻的导线材料，提高导线的截面积，
减小线圈长度等方式降低电阻。
铁损主要来自磁芯的磁滞和涡流损耗，可
以通过使用高品质的磁芯材料和减小磁通密度等方式降低铁损。
2.优化设计：干式空心电抗器的设计应充分考虑电磁设计和导热设计。
在电磁设计上，应通过减小铜损和铁损来提高电抗器的效率。
在导热设计上，应选用导热性能好的材料，增加散热面积，提高散热效果，以降低温
度升高对电抗器性能的影响。
3.降低工作温度：干式空心电抗器的温升直接影响着其绝缘性能和寿命。
通过增加散热面积、改进散热结构、提高散热材料的导热性能等方法，可以有效降低电抗器的温升，提高其工作效率。
4.合理匹配：在实际应用中，应根据系统的工作条件和负载特性，合
理选择干式空心电抗器的容量和参数，以确保其在工作状态下处于最佳工
作点，提高电抗器的效率。
5.定期检测和维护：干式空心电抗器在长期使用过程中，会受到环境
温度、湿度等因素的影响，导致电抗器的绝缘性能下降，进而影响其工作
效率。
因此，定期进行电抗器的绝缘性能测试、温度检测和清洁维护工作，可以有效延长电抗器的使用寿命，并保持其高效率运行。
总之，干式空心电抗器的节能方法包括降低损耗、优化设计、降低工
作温度、合理匹配以及定期检测和维护等方面。
通过综合采取以上措施，
可以提高电抗器的工作效率，实现节能的目的。
电抗器参数计算公式 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷圈直径 (寸)圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径 H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nHL=33．2=≒1μH当流过10A电流时，其L值变化可由l=(查表)H-DC=πNI / l = ×××10 / = （查表后）即可了解L值下降程度(μi%)2。
干式电抗器设计原理及其材料高压电器产品设计包含这多方面的学科的内容，仅就变压器（电抗器）而言，就包含《电路分析》、电磁学、高电压绝缘、电工材料等门内容。
具体到每个产品，我们在设计时还应同时考虑到工艺、材料、成本等问题，它们之间相互依存、相互作用，产品设计时不能只单独来考虑其中一个或两个。
由于水平有限，本次讲座不能具体到产品设计的每个细节，只能就设计过程中必须的一些基本原理和关键工艺和材料给大家做一个简要的介绍。
不需要大家都记住，只要大家知道这些概念，以后在设计或生产服务是能知道他们，并有目的的去寻找有关资料就可以了。
一、基本电磁原理概述电抗器是由于它的电感而被电力系统应用的高压电器。
它属于特种变压器范畴，其区别于一般变压器的方面在于它通常只有一个励磁线圈，在有励磁电流通过时能产生一定电抗。
但是，其在电磁分析原理方面还是同变压器基本一致。
变压器在学科中包含在《电机学》这门课程里，这门课主要分成两部分内容，其一是在静态情况下的能量转换和传递——变压器。
其二是在动态情况下的能量转换——电动机和发电机。
变压器中只有感生电动势，没有动生电动势。
而电动机和发电机中则既有感生电动势又有动生电动势。
场是物质构成的一种基本形态，在自然界中有着各种各样的场，其中与变压器和电抗器有关的场有：1、电场——电气绝缘2、磁场——磁路3、温度场??——损耗和温升4、音场——噪音这些场的存在对各种电器产品的性能和质量产生极大的影响，所以，我们在产品设计时往往是围绕它们在进行的。
只有了解这些场的基本性质才能在电器结构设计中将各种材料合理地组合起来。
一）电场1.1 静电场：通常把不随时间变化的电场称为静电场。
对高压电器产品而言，无论在工频还是在冲击电压时，其各处的电磁场变化均可认为仅比例于外加电压而变化，其电场分布是相似的，完全可以作为静电场来处理。
1.2 电位与电场强度电位是指静电场中在电荷作用下各点所具有的位能，它由库伦定律决定。
干式带气隙铁芯电抗器电感计算方法1. 引言干式铁芯电抗器具有体积小、损耗低、漏磁小、阻燃防爆等优点，其缺点是电感具有非线性，存在磁滞饱和现象。
为改善电感的线性度，干式铁芯电抗器一般采用带气隙铁芯。
在干式铁芯电抗器设计中，电感值的准确计算是关键问题之一。
目前，对铁芯电抗器电感值的计算一般采用传统解析近似法。
该方法在求解带气隙铁芯电抗器主电感值时基于简化的磁路，即假设气隙衍射磁通路径为半圆形[1,2]，该方法用于求解带气隙铁芯电抗器电感值时存在较大误差，在产品生产时需要对气隙厚度进行反复调整，才能达到满意的电感值。
为了更加准确地计算主电感可以采用磁场计算法[2,3]，该方法假定铁芯由无穷多个圆柱形铁芯饼－气隙单元串联组成，从而将电抗器磁场近似为轴对称磁场问题，然后采用分离变量法求解其磁场分布。
该方法在计算边缘效应系数时涉及到修正贝塞尔函数，计算过程比较复杂。
对于大气隙铁芯电抗器电感值的计算，文献[3]从求解磁场方程出发，在计算中假设铁芯是由无穷多个铁芯饼—气隙单元串联起来的，对气隙边缘效应给予了系数矫正。
相对地，计算公式比较繁琐，需要根据铁芯直径与气隙厚度查询相应的气隙边缘效应修正系数。
文献[4,5,17]采用修正系数来考虑气隙磁导从而计算铁芯电抗器电感值的解析近似法，由于修正系数可变，需查表，因此，计算也较繁杂。
采用有限元法计算铁芯电抗器的电感值准确度更高[9,10,11,12,13,18]，但计算所需要的计算机内存大，计算时间也长，所以，一般仅在电抗器设计的最后核算中多采用该方法。
本文将基于铁芯电抗器磁场的有限元数值计算结果，对传统解析近似法计算铁芯气隙衍射磁通等效导磁面积公式进行修正，提出一种改进解析近似法，然后，将提出的方法用于实例计算，并与数值仿真结果比较，对方法的可行性和准确度进行讨论。
2. 计算原理在计算带气隙铁芯电抗器气隙处等效衍射面积时，传统解析近似法认为主磁通流过气隙时，有一部分磁通将从铁芯外表面流出，绕过气隙，流向铁芯外表面，再进入铁芯中去。
干式空心电抗器技术手册-良乡样本干式空心电抗器技术手册-良乡样本1：引言1.1 介绍干式空心电抗器的定义和功能1.2 本手册的目的和范围2：技术特点2.1 干式空心电抗器的结构和工作原理2.2 干式空心电抗器的优势和应用领域2.3 干式空心电抗器的相关标准和规范3：设计与选型3.1 设计要求和考虑因素3.2 干式空心电抗器的选型方法和步骤3.3 设计案例分析4：安装与调试4.1 干式空心电抗器的安装要求和步骤4.2 干式空心电抗器的调试技术和注意事项4.3 安装与调试常见问题解决方法5：运行与维护5.1 干式空心电抗器的运行参数和操作规程5.2 干式空心电抗器的维护和保养方法5.3 故障排除和维修指南6：安全与环保6.1 干式空心电抗器的安全使用6.2 干式空心电抗器的环保措施和影响评估7：附件7.1 干式空心电抗器技术参数表7.2 干式空心电抗器安装示意图7.3 干式空心电抗器维护记录表注释:1：干式空心电抗器: 一种通过电流感应线圈和铁芯实现对电力系统电流的调节的装置。
2：附件: 本文档附带的相关资料，包括技术参数表、安装示意图和维护记录表。
3：法律名词及注释: 本文档所使用的法律名词及其相应的解释。
- 电力系统：指供电网络及其相关设备的系统，包括发电厂、变电站、输电线路等。
- 电流感应线圈: 通过电流的变化产生电磁感应的线圈。
- 铁芯: 在电感器中用于集中磁场的部件，通常由铁制成。
- 调节: 在电力系统中调整电流大小或方向的控制操作。
- 装置: 在电力系统中实现特定功能的设备或系统。
电抗器基本知识介绍电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。
户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。
多层并联的干式空心电抗器感应电势的计算方法郑莉平 (西安理工大学,西安710048)摘要:介绍了由多层绕组并联而成的干式空心电抗器内部及周围的磁感应强度径向分量及其感应电势的计算方法,并给出了计算实例。
关键词:空心电抗器 磁通量 感应电势 计算方法1 前言由于干式空心电抗器具有无须定期维护、环境适应性强等优良的电气特性,近年来,愈来愈受到国内外电力部门的欢迎。
该类电抗器一般都是用小截面铝导线绕成的。
由多个圆筒式绕组并联在一起。
由于电抗器层数比较多,使电抗器主要参数的计算比较复杂,给电抗器的设计带来了困难。
本文从电磁场的基本原理出发,利用变形的Bartky变换,快速准确地计算出每层绕组在空间任一点产生的磁感应强度径向分量。
通过在绕组上方作假想圆柱面,计算穿过绕组圆柱面和假想圆柱面的磁通量,得到了多层并联的干式空心电抗器感应电势的计算方法,进一步可以计算这种电抗器的电感值,并进行电抗器的设计。
K扩=(1-F1F2)2(20)式中 F1 变化前截面积,m2F2 变化后截面积,m2同样出口阻力系数也可用上式计算。
3.4 其它阻力计算冷却器阻力损失由冷却器试验确定,管路系统的阻力计算可参考水力学书籍。
4 计算流量的步骤流量计算的具体步骤如下:(1)假定变压器的压力损失为 P t;(2)按 P t求出流过各绕组的流量,并求出变压器的总流量Q1;(3)按Q1计算系统各部分压力降,并求出系统总压力损失 P;(4)按 P在泵特性曲线上求得Q2;(5)比较Q1、Q2,若不等则使P t= P t+ P t;(6)重复步骤2~5,直至Q1=Q2;(7)按最终的 P t计算各绕组内的流量。
5 结论本文全面介绍了强油导向冷却电力变压器在正常工作情况下,油流量在各绕组间的分配计算方法。
该数学模型完全建立在真实变压器模型的基础上,采用与真实变压器一致的几何参数。
计算中用到的阻力系数参数都是通过大量实验获得的。
该计算方法适用于强油导向冷却电力变压器在设计与改造阶段各绕组的流量分配计算。
