三维超声成像的方法学徐辉雄吕明德•徐辉雄先生，中山大学附属第一医院超声科副教授、硕士研究生导师；吕明德先生，教授、博士研究生导师。
2005年8月•三维超声成像是超声医学发展的重要方向之一，其方法学一般包括三维图像数据的采集、数据的处理、容积数据库的建立、三维图像的显示等步骤。
其中三维图像数据的采集是最基本的步骤，而三维图像的显示则是最终步骤。
三维图像数据的采集•三维图像数据的采集，就是要获得所感兴趣结构整个容积范围内的全部回声信息，即要获得感兴趣区一系列断面的信息。
•图像采集过程中最重要的两点是：•超声图像定位的易行性及数据采集的速度。
焦点问题则是如何将探头的方位信息与二维图像的灰阶或血流信息有机地整合在一起。
•因此，三维图像数据采集方法的特点是：一是采集一系列距离和角度相等的二维图像；••二是采集到的系列二维图像要包括整个感兴趣区，而不能有图像的缺失或遗漏。
不同的图像采集方法，实际上是利用了不同的方法来定位某一帧断面图像在容积数据库中的具体位置。
•维超声实际上是由一系列的二维图像经过处理形成的，而图像的采集又可以从任意角度进行，那么图像间的相对位置及角度就需要被精确地记录下来以避免产生伪像。
此外，为避免由于呼吸、心跳、患者的移动等因素造成的伪像，图像采集过程应非常迅速并有合适的门控手段。
•目前大多数图像采集方法类似于常规二维超声，即采集一系列相互分立的二维图像，形成一个三维数据库，通过某种计算方法来得到三维图像。
这就需要一个定位系统能准确地反映每一帧二维图像在三维容积中的准确位置，一般要求其距离分辨力达到0.5cm，角度分辨力达到0.5度。
常用的定位装置有步进马达（可为平行、旋转或扇形扫查的方式）或为某种传感装置(感受电磁场、声或光信号)。
随着高频超声的应用，对定位系统的精度要求也越来越高，这样才能获得高质量的三维图像。
此外，也有一些学者采用其它方法获取图像。
•图像采集过程中，已采集到的超声图像及其位置信号即刻存贮于计算机中，经处理后形成容积数据库。

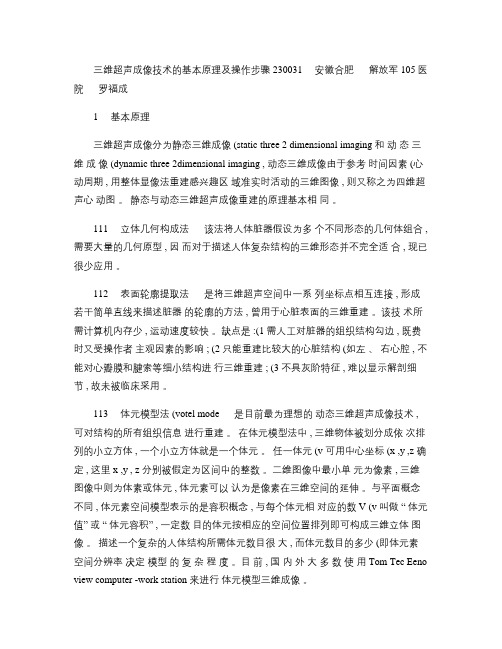

三维超声成像技术的基本原理及操作步骤 230031安徽合肥解放军 105医院罗福成1基本原理三维超声成像分为静态三维成像 (static three 2 dimensional imaging 和动态三维成像 (dynamic three 2dimensional imaging , 动态三维成像由于参考时间因素 (心动周期 , 用整体显像法重建感兴趣区域准实时活动的三维图像 , 则又称之为四维超声心动图。
静态与动态三维超声成像重建的原理基本相同。
111立体几何构成法该法将人体脏器假设为多个不同形态的几何体组合 , 需要大量的几何原型 , 因而对于描述人体复杂结构的三维形态并不完全适合 , 现已很少应用。
112表面轮廓提取法是将三维超声空间中一系列坐标点相互连接 , 形成若干简单直线来描述脏器的轮廓的方法 , 曾用于心脏表面的三维重建。
该技术所需计算机内存少 , 运动速度较快。
缺点是 :(1 需人工对脏器的组织结构勾边 , 既费时又受操作者主观因素的影响 ; (2 只能重建比较大的心脏结构 (如左、右心腔 , 不能对心瓣膜和腱索等细小结构进行三维重建 ; (3 不具灰阶特征 , 难以显示解剖细节 , 故未被临床采用。
113体元模型法 (votel mode 是目前最为理想的动态三维超声成像技术 , 可对结构的所有组织信息进行重建。
在体元模型法中 , 三维物体被划分成依次排列的小立方体 , 一个小立方体就是一个体元。
任一体元 (v 可用中心坐标 (x ,y ,z 确定 , 这里 x ,y , z 分别被假定为区间中的整数。
二维图像中最小单元为像素 , 三维图像中则为体素或体元 , 体元素可以认为是像素在三维空间的延伸。
与平面概念不同 , 体元素空间模型表示的是容积概念 , 与每个体元相对应的数 V (v 叫做“ 体元值” 或“ 体元容积” , 一定数目的体元按相应的空间位置排列即可构成三维立体图像。
三维超声成像系统是一种利用声波在人体组织中的传播速度和反射特性来生成图像的技术，它是一种无创、实时的成像方法。
其原理主要包括三个步骤：发射超声波、接收反射信号和定位反射信号。
在应用方面，三维超声成像系统主要用于医学领域，尤其是对心脏、血管和胎儿的检查。
它可以更加清晰地显示心脏结构，对于瓣膜病、先天性心脏病、胎儿先天异常（颌面部、肢体畸形）病、外周血管病（颈动脉斑块、动脉瘤、血管狭窄及闭塞等）的诊断优于传统的二维超声成像。
此外，三维超声成像系统在腹部检查时也具有重要价值，通常需要空腹检查以获得更好的效果。
然而，三维超声成像系统也存在一些不足，例如在运动、重建或编辑过程中可能会出现伪像。
因此，在实际应用中，医生需要充分了解三维超声成像系统的原理和局限性，并熟练掌握其操作技巧，以确保诊断的准确性和可靠性。
三维超声成像（3D Ultrasound Imaging）是一种先进的医学影像技术，它通过在二维超声图像的基础上，利用计算机技术对多个二维图像进行重建和处理，从而生成具有立体感的三维图像。
这种技术可以帮助医生更准确地观察和分析人体内部结构，提高诊断的准确性和效率。
三维超声成像的主要原理如下：
1. 数据采集：首先，使用超声波探头在患者体内扫描，获取一系列二维超声图像。
这些图像通常包括数千个切片，每个切片都包含了关于组织或器官的信息。
2. 图像重建：然后，计算机系统对这些二维图像进行处理，将它们转换为三维数据。
这个过程通常包括插值、滤波、配准等步骤，以消除噪声、提高图像质量和减少误差。
3. 三维可视化：最后，计算机系统将这些三维数据转换为可视化的三维图像。
医生可以通过旋转、缩放和平移等操作，从不同角度和距离观察和分析这些图像，以便更全面地了解患者的病情。
三维超声成像在医学领域具有广泛的应用，如产科、心血管科、泌尿科、肿瘤科等。
它可以用于检查胎儿发育、心脏结构、血管病变、肿瘤形态等。
与传统的二维超声成像相比，三维超声成像具有更高的分辨率、更好的空间定位能力和更强的诊断能力，有助于提高医疗质量和患者满意度。
三维超声成像技术的基本原理及操作步骤230031 安徽合肥 解放军105医院 罗福成1 基本原理三维超声成像分为静态三维成像(static three2 dimensional imaging)和动态三维成像(dynamic three2dimensional imaging),动态三维成像由于参考时间因素(心动周期),用整体显像法重建感兴趣区域准实时活动的三维图像,则又称之为四维超声心动图。
静态与动态三维超声成像重建的原理基本相同。
111 立体几何构成法 该法将人体脏器假设为多个不同形态的几何体组合,需要大量的几何原型,因而对于描述人体复杂结构的三维形态并不完全适合,现已很少应用。
112 表面轮廓提取法 是将三维超声空间中一系列坐标点相互连接,形成若干简单直线来描述脏器的轮廓的方法,曾用于心脏表面的三维重建。
该技术所需计算机内存少,运动速度较快。
缺点是:(1)需人工对脏器的组织结构勾边,既费时又受操作者主观因素的影响;(2)只能重建比较大的心脏结构(如左、右心腔),不能对心瓣膜和腱索等细小结构进行三维重建;(3)不具灰阶特征,难以显示解剖细节,故未被临床采用。
113 体元模型法(votel mode) 是目前最为理想的动态三维超声成像技术,可对结构的所有组织信息进行重建。
在体元模型法中,三维物体被划分成依次排列的小立方体,一个小立方体就是一个体元。
任一体元(v)可用中心坐标(x,y,z)确定,这里x,y, z分别被假定为区间中的整数。
二维图像中最小单元为像素,三维图像中则为体素或体元,体元素可以认为是像素在三维空间的延伸。
与平面概念不同,体元素空间模型表示的是容积概念,与每个体元相对应的数V(v)叫做“体元值”或“体元容积”,一定数目的体元按相应的空间位置排列即可构成三维立体图像。
描述一个复杂的人体结构所需体元数目很大,而体元数目的多少(即体元素空间分辨率)决定模型的复杂程度。
目前,国内外大多数使用Tom Tec Eeno view computer-work station来进行体元模型三维成像。
