DMX512控制器说明及介绍

DMX512 系统和控制器的设计简介概述：DMX512主控系统是一套用于建筑室内外亮化控制的LED全彩控制系统，可方便的随时修改控制器中的灯光效果。

控制系统实现R,G,B,W各256级灰度，真正实现全彩色。

独有的无线遥控和按键控制模式和速度调节功能；40多种变化模式和10级速度调节；具有掉电记忆功能。

技术参数：1. 工作温度:-20-60℃2. 供电电压:DC5V, DC12～24V可选…..当跳线帽接到DC5V时,POWER或V+输入必须为DC5V。

当跳线帽接到DC12-24V时,POWER或V+输入为DC12-24V。

3. 外型尺寸：长85Χ宽45Χ高22 mm4. 额定功率：<1W5. 接线方式：活动端子6. 传输速度250Kbps7. 符合DMX512(1990) 国际标准协功能说明：1. 可以通过按键选择被控制的LED,R,G,B,W,亮度控制。

2. 内置多种模式可供按键选择（可以根据客户要求添加）。

3. 动态速度，模式可调，具有掉电记忆功能。

4. 采用按键和无线遥控器（订货注明）对控制器进行控制。

5. 遥控器采用射频（RF）方式，遥控距离可远达50M，在遥控器上可以实现节目选择、节目循环、显示开关、速度加、减、亮度控制操作说明：1. 上电前观察电源是否与控制器的工作电压一致，确保连接线之间无短路现象。

2. 上电后控制器会有个自检程序R,G,B,W,MODE的灯会各亮一次,则为正常。

3. 自检程序结束后R,G,B,W,MODE只有一个灯亮，对应当前控制器工作状态，可以按选择键来改变制器工作状态。

4. 上电前按住选择键再上电，这时R,G,B,W灯同时亮，该模式为R,G,B,W模式，上电前在按住选择键再上电，这时R,G,B灯同时亮，该模式为R,G,B模式，循环切换。

5. 控制器正常工作时，按选择键来改变控制器工作状态，按选择键R灯亮时，+速度-键可以设置R灯的亮度G,B,W同上，到MODE灯时控制器状态为执行节目花样。

输出DMX 信号符合DMX512/1990标准。

具有标准的DMX512输出170个全彩点的控制信号。

内部具有64个以上的灯光固定效果模式。

内部定义有程序组合模式可以把固定效果组合执行。

内部定义有部骤列举定义模式。

内部定义有简单的声控模式。

各种变化效果变化速度选择设定。

具有四个操作按键，可以方便进行功能操作。

具有LCD 输出指示，所有功能在LCD 上均有操作提示。

有无线遥控器可以远距离调试和更改操作。

具有DMX 地址编辑功能，方便地址的修改。

2、面板按键对应功能说明打开电源后，主机显示提示内容，特殊的程序会显示客户编码；开机两秒后会自动转入设定好的启动工作模式。

按下 设定为按下 切换到下一主功能按下设定为按下保存按下模式调整按下模式调整按下模式调整3、产品光效演示功能说明1,此功能用于输出DMX512控制信号，输出已设定好的各种控制效果。

2,此功能界面说明：3,光效演示功能表：4、参数设定功能说明1,此功能用于设定控制器运行的各项杂散参数。

2,参数设定功能表：5、遥控器按键功能设定说明1,此功能用于设定8个按键对应的功能，注意，遥控器最上面的4个按键功能是固定的，不能再定义。

2，遥控器界面图3,遥控器默认按键功能说明：4,此功能操作界面：6、接口定义7、电气规格1，输入电压、频率范围：100~240V AC /47～63Hz。

2，输入功率：小于5W。

3，工作温度、湿度：-20℃-50℃/20-95RH。

4，尺寸、重量：180mm*122mm*46mm5，包装方式： PE装/白盒。

8、配件1,电源线一条 2,无线遥控器一个(含电池) 3,无线接收天线一根 4,信号接线端子两个 5,用户使用手册一份。

DMX512炫彩灯光控制器
1．可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化。

2．既支持与电脑联机运行，又支持脱机运行（读MMC卡存储的效果文件）。

3．支持本公司控制系统软件生成的数据格式。

4. 支持100台SC-DMX-2000灯光控制器联机而构成大型灯光控制系统,可控制100*340=34000个全彩RGB灯具，大大扩展控制系统容量。

技术规格
品名：SC-DMX-2000
通讯协议：DMX512/1990 TCP/IP
网络端口：RJ45（10M）
DMX512输出：RJ45×2
同步信号输出：RJ11×2
电源输入：AC 100~240V，50/60Hz
额定功率：<5W
工作温度：-20~60 摄氏度?
外型尺寸：300*200*40(mm)
重量：2.1kg
应用场合：以LED为光源的建筑景观和商业场所照明装饰。

LED控制器之DMX512调光说明DMX512它是一个标准，由美国剧场技术协会（United State Institute for Theatre Technology，Inc）于1986年8 月提出的一个能在一对线上传送512 路可控硅调光亮度信息的标准.控制LED灯发光必须备芯片、控制器和软件等。

而DMX512就是控制器的标准，DMX512标准控制协议在灯具调光和控制中大量采用。

DMX512 通信方式是采用了异步通信格式,每个调光点由11 位组成,其中一个是起始位,8 位调光数据,两个停止位.每一次传输能512 个调光点.DMX512发展成为从控制台用标准数字接口控制调光器的方式。

DMX512超越了模拟系统，但不能完全代替模拟系统。

DMX512的简单性、可靠性（假如能够正确安装和使用的话！）以及灵活性使其迅速成为资金允许情况下选择的协议，除了调光器外，一系列不断增长的控制设备就是证据。

DMX512仍然是科学上的一个新领域，具有在规则基础上产生的各种奇妙技术。

EIA485(RS485)DMX512是围绕工业标准EIA485接口设计的。

EIA485属于接口、电压、电流等的“电”端。

系统是基于沿着屏蔽导体双绞线的向下对称发送而建立的。

这种缠绕结构确保所产生的干扰会同样地作用于两个信号，因此保证了一致的数字定相。

所用的导线应该是由一条或两条双绞线、箔片和编织筛所构成的合适的数据导线。

对称音频导线则不能完成这个工作。

通常地，就如任何网段一样，导线两头应该有两个终端。

灯光控制台通常在一头作为终端，而另一头应该只有一个120Ω的电阻。

EIA485规范只支持“雏菊链”或每段上最多以32个“单元负载”所构成的串行网络。

制造商声称每段可以长达1000m。

但是，要特别指出的是，中继器的作用应该考虑到700m或800m 左右，这样可以防止环境的异常。

XLR连接器的针口分配如下：针线信号1屏蔽地/0伏2内部导体（黒）数据–3内部导体（白）数据＋4内部导体（绿）备用数据－5内部导体（红）备用数据＋DMX512控制线采用5针XLR（有时候是3针）连接设备(如表1)；母接口适用于发送器，而公接口适用于接收器规范中建议用一条两对导线（4个连接口）来实现屏蔽，虽然只是需要其中一对。

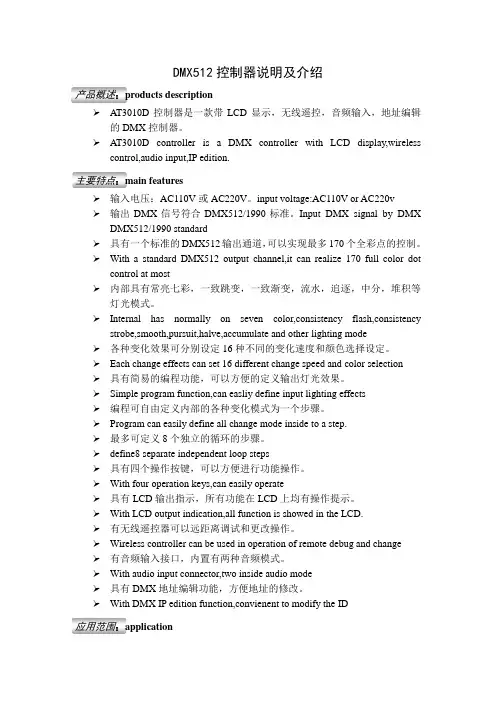

DMX512控制器说明及介绍产品概述：products description➢AT3010D控制器是一款带LCD显示，无线遥控，音频输入，地址编辑的DMX控制器。

➢AT3010D controller is a DMX controller with LCD display,wireless control,audio input,IP edition.主要特点：main features➢输入电压：AC110V或AC220V。

input voltage:AC110V or AC220v➢输出DMX信号符合DMX512/1990标准。

Input DMX signal by DMX DMX512/1990 standard➢具有一个标准的DMX512输出通道，可以实现最多170个全彩点的控制。

➢With a standard DMX512 output channel,it can realize 170 full color dot control at most➢内部具有常亮七彩，一致跳变，一致渐变，流水，追逐，中分，堆积等灯光模式。

➢Internal has normally on seven color,consistency flash,consistency strobe,smooth,pursuit,halve,accumulate and other lighting mode ➢各种变化效果可分别设定16种不同的变化速度和颜色选择设定。

➢Each change effects can set 16 different change speed and color selection➢具有简易的编程功能，可以方便的定义输出灯光效果。

➢Simple program function,can easliy define input lighting effects➢编程可自由定义内部的各种变化模式为一个步骤。

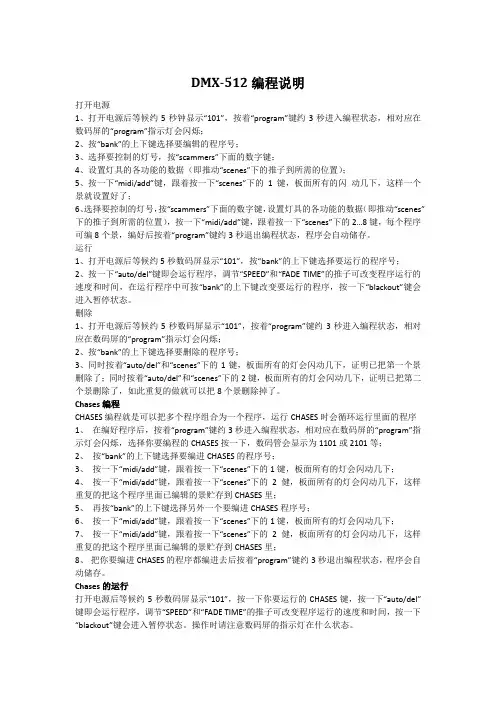

DMX-512编程说明打开电源1、打开电源后等候约5秒钟显示“101”，按着“program”键约3秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要编辑的程序号；3、选择要控制的灯号，按“scammers”下面的数字键；4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）；5、按一下“midi/add”键，跟着按一下“scenes”下的1键，板面所有的闪动几下，这样一个景就设置好了；6、选择要控制的灯号，按“scammers”下面的数字键，设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置），按一下“midi/add”键，跟着按一下“scenes”下的2…8键，每个程序可编8个景，编好后按着“program”键约3秒退出编程状态，程序会自动储存。

运行1、打开电源后等候约5秒数码屏显示“101”，按“bank”的上下键选择要运行的程序号；2、按一下“auto/del”键即会运行程序，调节“SPEED”和“FADE TIME”的推子可改变程序运行的速度和时间，在运行程序中可按“bank”的上下键改变要运行的程序，按一下“blackout”键会进入暂停状态。

删除1、打开电源后等候约5秒数码屏显示“101”，按着“program”键约3秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要删除的程序号；3、同时按着“auto/del”和“scenes”下的1键，板面所有的灯会闪动几下，证明已把第一个景删除了；同时按着“auto/del”和“scenes”下的2键，板面所有的灯会闪动几下，证明已把第二个景删除了，如此重复的做就可以把8个景删除掉了。

Chases编程CHASES编程就是可以把多个程序组合为一个程序，运行CHASES时会循环运行里面的程序1、在编好程序后，按着“program”键约3秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁，选择你要编程的CHASES按一下，数码管会显示为1101或2101等；2、按“bank”的上下键选择要编进CHASES的程序号；3、按一下“midi/add”键，跟着按一下“scenes”下的1键，板面所有的灯会闪动几下；4、按一下“midi/add”键，跟着按一下“scenes”下的2健，板面所有的灯会闪动几下，这样重复的把这个程序里面已编辑的景贮存到CHASES里；5、再按“bank”的上下键选择另外一个要编进CHASES程序号；6、按一下“midi/add”键，跟着按一下“scenes”下的1键，板面所有的灯会闪动几下；7、按一下“midi/add”键，跟着按一下“scenes”下的2健，板面所有的灯会闪动几下，这样重复的把这个程序里面已编辑的景贮存到CHASES里；8、把你要编进CHASES的程序都编进去后按着“program”键约3秒退出编程状态，程序会自动储存。

SC-DMX-2000 DMX512炫彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介 (3)1. 1 产品功能简介 (3)1. 2 产品规格 (3)1. 3 主要性能特点 (3)1. 4 产品示意图 (4)1. 5 硬件接线情况说明 (5)第二章产品使用方法 (7)2. 1 IP 地址的设定 (8)2. 2 Net Mask的设定 (9)2. 3 Gateway的设定 (9)2. 4 Mode & ID的设定 (9)2. 5 Online/Offline的设定 (10)第三章联机系统操作 (11)3. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD卡的操作 (12)4. 1 MMC/SD卡格式化 (12)4. 2 场景文件的拷入与修改 (12)第五章机械尺寸与安装 (13)第六章故障排除及维护 (14)2第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX512炫彩灯光控制器：SC-DMX-2000 DMX512炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。

两组带光电隔离的国际标准DMX512/1990信号输出，保证整个控制系统的安全性。

可控制1024个DMX512通道。

支持对MMC/SD卡存储文件的读取，支持联机和脱机运行，可轻松将文字、FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果。

1. 2 产品规格➢100~240V，50Hz 交流输入➢数字信号接口：DMX512 /1990➢工作温度：-20~60 摄氏度➢系统功率：<10W➢网络端口：RJ45 10M➢DMX512数字信号连接头：RJ45×2➢同步信号连接头：RJ11×2➢外型尺寸：300*200*40(mm)➢16*2液晶显示➢DMX512刷新频率25Hz➢MMC/SD卡最大支持容量：2G➢MMC/SD卡文件格式：FAT161. 3 主要性能特点16*2液晶显示，操作界面简单，友好；可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化；支持脱机运行模式，读取MMC/SD卡所存储场景文件；支持联机运行模式，PC后台软件通过以太网控制；支持多台SC-DMX-2000 DMX512炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量。

DMX512(192)控制台简单使用说明DMX512（192）电脑控制台简单上手说明书一、功能说明1、SCANNERS：电脑灯开启通道（1—12）。

2、SCENS：功能参数推杆，（PAGE SELECT）A---B 翻页。

调控参数16个。

3、BANK：上下数字键，101----130改变。

4、PROGRAM：编程进入键。

5、MIDI/ADD：编辑储存键。

6、AUTO/DEL：程序运动和程序删除键。

7、CHASE1----CHASE6：场编辑键。

8、BLACK OUT：关闭程序键。

9、FADE TIME--SPEED：程序运行时间和每步运行时停留速度。

二、操作使用说明1、打开电脑灯的电源，待灯启动后再开启512控制台电源开关，液晶显示屏显示101数字。

2、按住编程键PROGRAM两秒进入编程。

显示器左下角相对应的地方出现一个小亮点。

打开电脑灯通道SCANNERS1—12、相对应的指示灯亮。

3、推动SCENS功能参数推杆改变每个通道的参数值。

4、快速按住MIDI/ADD键一下放开在按住SCENS上的数字键2一下放开，屏幕相对应闪烁一下第一个101的景就储存了。

编第二个景方法：按住MIDI键一下放开再按住数字键3一下放开，屏幕闪烁一下就储存了第二个。

就是编101时按数字键2、编201时按数字键3，编前一个景按后一个数字键，依次类推。

5、编好后{101----801}8个景后按住PROGRAM键两秒就储存了8个景了。

屏幕左上角亮一个小点。

按住BLACK OUT键一下在按AUTO/DEL键后屏幕右下角指示灯亮8个景开始运行。

推动SPEED和FADE TOM推杆改变运行速度和时间。

设置摇头灯的速度时运行的速度不要过快、以免失步。

6、同上步1---5步编辑102---802、103----803、104---804。

7、编辑一个CHASE1时按住PROGRAM键两秒进入编辑屏幕左下角指示灯亮再按CHASE1显示1101。

DMX512中文使用说明书一、四位数码管说明：XXXX*第一位代表CHASE，共有6个*第二位代表SCENSE，共有8个*第三四位代表BANK，共有30个*设置MIDI通道时第三四位代表MIDI通道，共有16个MIDI通道*一个CHASE最多可以包含240个SCENSE*一个BANK最多可以包含8个SCENSE*一个SCENSE最多可以包含192个通道(也可以说是12个SCANNER) SCANNER1：通道1~通道16SCANNER2：通道17~通道32以此类推SCANNER12：通道181~通道192*一个SCANNER最多可以包含16个通道*调节滑杆时显示数值或者百分比二、操作时请注意数码屏的指示灯在什么状态。

*BLANKOUT*STEP*PROGRAM*MUSIC TIGGER*AUTO TIGGER三、DMX512面板功能说明1、SCANNERS按下SCANNER键，其旁边的LED灯亮，其中连接8个通道的输出可被调节，在SCENS运行时，如果可调电位器控制为OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变；2、SCENS按健按下一个SCENS键可触发SCENS或存入一个SCENS，第二个数码管头显示SCENS1-8；3、可调电位器调节可调电位器改变DMX的通道输出大小，最小是0最大为255或者从0%-100%，可调电位器1-8控制连续的八个通道；4、PAGE/SELECT键选择PAGE A或PAGE B，PAGE A为每个SCANNER的前八个通道PAGE B为每个SCANNER 的后八个通道；5、SPEED SLIDER推动这个推杆调整走灯速度；6、FADE TIME SLIDER推动这个推杆调整FADE TIME；7、LED DISPLAY8、BANK按键（↑/↓）第三位和第四位数码管显示BANKS（01-30），按下↑/↓键，BANK增大或减小，显示的SCENS 为该BANK里的SCENS；9、CHASE 1-CHASE 6键用于CHASES编程或CHASES运行的选择；10、PROGRAM键上电本机在走动运行状态，按下PROGRAM键盘2秒，编程指示灯闪动可编程SCENSR和CHASER，再按下PROGRAM键2秒，编程指示灯灭回到运行状态；11、MIDI/ADD键A、在运行状态按住MIDI键2秒，第3及第4位数码管闪动，通过↑或↓选择MIDI通道，再按MIDI键2秒结束MIDI通道的设置选择的MIDI通道被存贮；或者除↑/↓键以外的任何键都可结束MIDI通道的设置，不存贮所选取的MIDI通道；B、在编程状态，用于编辑；12、AUTO/DEL键A、在运行状态，按下AUTO/DEL键，自动触发指示灯亮，表示在自动触发状态，再按下AUTO 键退出自动触发状态，自动触发指示灯灭；B、在编程状态，用于SCENS及CHASE编程；13、MUSIC/BANK COPY键A、在运行状态，按下MUSIC键，声音触发指示灯亮，可由声音触发SCENS，再按一下MUSIC 键，声音触发指示灯灭，退出声音触发状态；B、在编程状态，用于SCENS及CHASE编程；14、TAPSYNC/DISPLAY键A：（1）、在AUTO运行状态，最后两次按下TAP SYNC/DISPLAY键决定SCENS运行的速率，最大时间为十分钟；（2）、不在AUTO运行状态，转换00-255或0%-100%；B：在编程状态（1）、对CHASE编程时，在步数显示和BANK显示之间转换；（2）、不在CHASE编程时转换00-255或0%-100%。

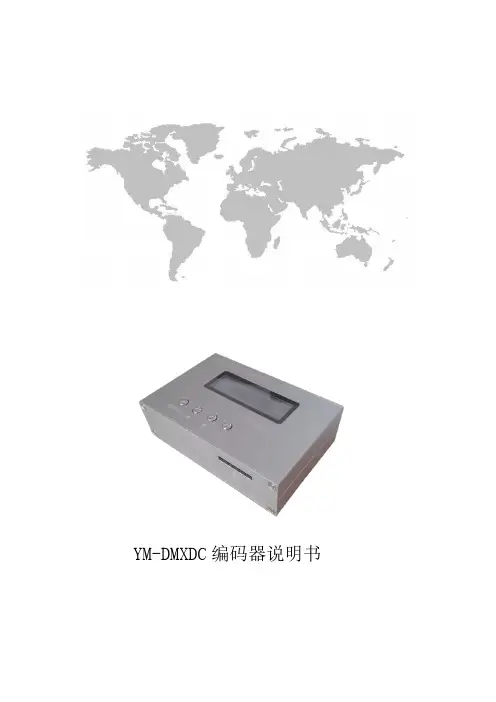

YM-DMXDC编码器说明书目录一、产品简介1-1 YM-DMXDC 的特点 (3)1-2 YM-DMXDC的规格 (3)1-3 操作面板功能简介 (4)1-4 输出端口的接法 (5)1-5 YM-DMXDC 外观尺寸 (5)二、产品功能描述2-1 中英文切换 (6)2-2 工作模式 (6)2-3 编码模式下的功能设置 (7)2-4 播放速度设置 (9)三、注意事项 (10)产品保修说明 (10)一、产品简介：YM-DMXDC的描述本产品是针对本公司的解码芯片而设计的一款编码器，可对驱动模块进行级联编码，编码方式方便简单，其特点如下：●供电电压为DC5～24V;●配有标准的电话MICRO-USB接口，配带移动电源，可方便操作；●支持本公司的四种编码模式：EN、3R、3S、3H●具有地址测试功能；●此编码器有编码和播放2种模式；●配有LCD显示屏，显示当前操作状态；●EMC电磁兼容设计，具有良好的抗干扰能力。

YM-DMXDC的规格操作面板功能介绍①：LCD显示屏；②：换功能菜单键③：增加键；④：减小键；⑤：确信键⑥：SD卡座；⑦：电源 DC 5-24V；⑧：电源 USB接口，可接移动电源；⑨：信号输出端口。

输出端口的接法： (如图)编码接法一线-GND二线-D+三线-D-四线-PI五线-NCYM-DMXDC 外观尺寸二、产品功能描述中英文切换同时按▲和▼键不放，等待LCD显示屏上显示“EN”表示英文，显示中表示“中”文。

工作模式编码器有2中工作模式，即：编码模式和播放模式。

编码器在上电时检测到若是有SD卡，进入播放模式；没有SD卡，那么进入编码模式。

编码模式下的功能设置在执行编码前要先在设置菜单里选择好编码方式；编码器上电后长按MENU键两秒以上，进入编码模式（如；DMX3H、DMX3S、DMX3R、DMXEN）、通道数量、空脚位、波特率、方式设置，设置完毕再长按MENU键返回。

1）假设出在编码模式，屏幕初始界面为以下图：2）按MENU键两秒以上，会显现下界面,通过▲/▼键能够调剂编码模式（DMX3H、DMX3S、DMX3R、DMXEN）：3）按MENU键，切换到通道数设置，通过▲/▼键能够调剂通道数，如以下图：4）按MENU键，切换到孔位数设置，通过▲/▼键能够设定有无空位,如以下图：5）按MENU键，切换到速度设置设置，通过▲/▼键设定信号所用的波特率(标准DMX512信号为250K），如以下图：6）按MENU键，切换到输出方式设置，可控芯片有多种（59五、300一、6024、923一、922一、PWM等），8）设置完成后，按按MENU键两秒以上，会退出设置菜单。

SC-DMX-2000 DMX512玄彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介............................................. 3 .1. 1 产品功能简介.......................................................... 3...1. 2 产品规格.............................................................. 3 ..1. 3 主要性能特点.......................................................... 3...1. 4 产品示意图............................................................ 4 ..1. 5 硬件接线情况说明...................................................... 5...第二章产品使用方法......................................... 7...2. 1 IP 地址的设定......................................................... 8...2. 2 Net Mask 的设定....................................................... 9...2. 3 Gateway 的设定 ........................................................ 9.2. 4 Mode & ID 的设定...................................................... 9...2. 5 Online/Offline 的设定................................................... 1..0 第三章联机系统操作......................................... 1..13. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD 卡的操作.................................. 1.2.4. 1 MMC/SD 卡格式化..................................................... 1..2.4. 2 场景文件的拷入与修改.................................................. 1..2.第五章机械尺寸与安装....................................... 1.3.第六章故障排除及维护....................................... 1.4.第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX51炫彩灯光控制器：SC-DMX-200CDMX51炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。

DMX512（192）控制台简单使用说明DMX512（192）电脑控制台简单上手说明书一、功能说明1、SCANNERS：电脑灯开启通道（1—12）。

2、SCENS：功能参数推杆，（PAGE SELECT）A---B 翻页。

调控参数16个。

3、BANK：上下数字键，101----130改变。

4、PROGRAM：编程进入键。

5、MIDI/ADD：编辑储存键。

6、AUTO/DEL：程序运动和程序删除键。

7、CHASE1----CHASE6：场编辑键。

8、BLACK OUT：关闭程序键。

9、FADE TIME--SPEED：程序运行时间和每步运行时停留速度。

二、操作使用说明1、打开电脑灯的电源，待灯启动后再开启512控制台电源开关，液晶显示屏显示101数字。

2、按住编程键PROGRAM两秒进入编程。

显示器左下角相对应的地方出现一个小亮点。

打开电脑灯通道SCANNERS1—12、相对应的指示灯亮。

3、推动SCENS功能参数推杆改变每个通道的参数值。

4、快速按住MIDI/ADD键一下放开在按住SCENS上的数字键2一下放开，屏幕相对应闪烁一下第一个101的景就储存了。

编第二个景方法：按住MIDI键一下放开再按住数字键3一下放开，屏幕闪烁一下就储存了第二个。

就是编101时按数字键2、编201时按数字键3，编前一个景按后一个数字键，依次类推。

5、编好后{101----801}8个景后按住PROGRAM键两秒就储存了8个景了。

屏幕左上角亮一个小点。

按住BLACK OUT键一下在按AUTO/DEL键后屏幕右下角指示灯亮8个景开始运行。

推动SPEED和FADE TOM推杆改变运行速度和时间。

设置摇头灯的速度时运行的速度不要过快、以免失步。

6、同上步1---5步编辑102---802、103----803、104---804。

7、编辑一个CHASE1时按住PROGRAM键两秒进入编辑屏幕左下角指示灯亮再按CHASE1显示1101。

DMX-512电脑控制台使用说明书DMX-512控制台是纯中文的电脑控制台，其PC机设置为586主板，8M以上内存，100M以上硬盘，控制台是中文WINDOWS界面易看易学，易学易懂，易懂好用，既可以控制国产DMX-512信号电脑灯，也可以控制进口DMX-512信号电脑灯，还可以接驳解码器控制硅箱，其控制电脑灯包括：1、黄金2、基芬3、飞鹰4、太子5、天工6、玛田7、珍丽8、高怡9、歌马10、占士邦11、GENI 12、DELAY13、SGM 14、LAMPO 15、IN 16、CYBERLIGHT 17、士比利18、无极19、LONGSON 20、NJD 21、DTS 22、SUPERLIGHT23、APOLLO 24、小金刚以上电脑灯和一些没有列出的电脑灯，此控制台都能控制自如。

一、此控制台的一些特点：1、PC机用平台，操作方便，维护少而且方便；2、WINDOWS中文操作系统平台，使用方便快捷；3、纯中文工作环境；4、使用标准DMX-512信号协议；5、大容量存储，可以充分发挥想象力；6、可根据需要添加灯具。

二、技术结构●可以输入英文或中文名称，让你操作自如；●名称最多可以15个字●0.1 - 100秒/步的运行度，“照旧”表示依照上一级设置（例如在环境中的场景跑灯“照旧”依照在场景跑灯中的设置，下同）●0 – 100秒/步的停留时间，“照旧”表示照上一级设置● 1 –3000秒/步的停留时间，“无限”表示一直运行下去，“照旧”表示依照上一级设置●正、反两种运转方向，表示场景跑灯是从第一个场景运行到最后一个场景，或是从最后一个场景运行到第一个场景●开关状态表示该项目是否参加运行二、编辑场景1、定义电脑灯资料（在屏幕上按鼠标右键，即可弹出此画面）A）增加、插入、删除和修改电脑灯1）在编辑彩单中选择增加、插入、删除或修改电脑灯2）在弹出的画面上按电脑灯的设置设定参数3）按“确定”键确定，或按“取消”键取消B）选择电脑灯1）在灯名按键上用鼠标左键点一下，选择该灯，再点一下，取消选择2）在灯名按键上用鼠标右键点一下，选择该行所有灯，再点一下，该行灯全不选2、定义场景A）创造或修改场景1）按所需电脑灯，设置特性或推杆2）按存储键3）在弹出的画面中双击（用鼠标左键连续点两下）适当存储位置4）输入名称B）调入场景1）按“调入”键2）在弹出的画面中双击所要调入的场景三、编辑场景跑灯1、创造和修改场景跑灯A）在场景表格中增加，插入或删除场景B）选择所需场景，设置其运行速度，停留时间，开关状态C）设置整个场景路灯的运转方向和运转时间D）按“存储”键E）在弹出画面的表格中双击适当的存储位置F）输入名称2、创建和修改环境A）在场景和场景跑灯表格中增加，删除场景或场景跑步B）选择所需场景跑灯，设置运行时间和状态C）选择所需场景跑灯，设置运行速度、停留时间、运行时间、转向和开关状态D）按“存储”键E）在弹出画面的表格中双击适当存储位置F）输入名称3、调入环境跑灯A）按“调入”键B）在弹出的画面中双击所要调入的环境跑灯四、综合运行选择所要运行的场景、场景跑灯、环境和环境跑灯中的任一项，并双击它（用鼠标连续点两下），该项目如果不是空的就会运行，再双击此项目或双击其它空的项目就停止运行。

操作指引一性能简介:360个DMX512控制通道。

可控制18只灯，每只灯20通道。

54个独立景，同一时间可以同时输出。

36个程序〔不共享景〕，同一时间36个程序可以全部翻开运行，每个程序运行参数可以单独控制每步时间/滑步可调。

18个程序集合，同一时间可以全部翻开运行。

每个程序集合包涵36步，每步可包含36个程序，程序集合的每步运行时间可以单独调节。

2个3芯512数据输出口。

信号输出隔离，防止灯具漏电烧毁控制器。

转盘X/Y控制，通道任意设置。

二面板功能介绍位于面板最上1—18选灯按钮，共18只灯，可以全部选择，指示灯亮表示已经被选择，选灯按钮指示灯闪烁表示面板通道指示灯代表该灯的状态。

如果需要同时翻开多台灯具，需要翻开Multi功能〔指示灯亮表示已经翻开〕。

Multi多项选择择。

此按钮指示灯亮，表示可以同时翻开多台灯具。

位于面板最上CH1—CH20通道输出状态指示，闪烁表示该通道有输出，输出值为0，亮度越高表示输出数值越大。

位于面板中间CH1—CH20通道推杆，每只灯可以控制20通道，超过20通道，需要翻页。

Release释放按钮，释放被占用的通道。

Clear/Exit去除/退出按钮，不同的状态按此按钮会有不同的操作。

SC1—SC3景组按钮，共3组，每组18个，共54个景。

Program编程按钮，按此按钮进入编程状态。

ADD/ALL增加按钮，编程和编程序集合时用以增加一步。

DEL删除按钮，删除景/程序/程序集合或编程序，程序集合时删除一步。

Music/I nsert音控/插入，程序运行时，按此按钮，程序进入音控模式，编程时用以插入一步。

Auto/L自动，按此按钮程序进入自动运行模式。

BLACK背光输出，输出全0。

Pause暂停程序。

Chase1 Chase2 程序组按钮，共2组，每组18个，共36个程序。

Group程序集合，共18个。

Latch锁定，数字按钮处于锁定方式。

Swap切换，数字按钮处于互切方式。

第一篇 : dmx512控制台说明书DMX512 控制台使用说明书 DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术打开电源 1 、打开电源后等候约 5 秒钟显示“ 101 ”，按着“ program ”键约 3 秒进入编程状态，相对应在数码屏的“ program ”指示灯会闪烁； 2、按“ bank ”的上下键选择要编辑的程序号； 3、选择要控制的灯号，按“ scammers ”下面的数字键； 4、设置灯具的各功能的数据（即推动“ scenes ”下的推子到所需的位置）；5、按一下“ midi/add”键，跟着按一下“ scenes”下的1键，板面所有的闪动几下，这样一个景就设置好了； 6 、选择要控制的灯号，按“ scammers ”下面的数字键，设置灯具的各功能的数据（即推动“ scenes ”下的推子到所需的位置），按一下“ midi/add”键，跟着按一下“ scenes ”下的 2?8 键，每个程序可编8 个景，编好后按着“ program ”键约 3 秒退出编程状态，程序会自动储存。

1、打开电源后等候约 5 秒数码屏显示“ 101 ”，按“ bank ”的上下键选择要运行的程序号； 2、按一下“ auto/del”键即会运行程序，调节“ SPEED”和“ FADE TIME ”的推子可改变程序运行的速度和时间，在运行程序中可按“ bank ”的上下键改变要运行的程序，按一下“ blackout”键会进入暂停状态。

1、打开电源后等候约 5 秒数码屏显示“ 101 ”，按着“ program ”键约 3 秒进入编程状态，相对应在数码屏的“ program ”指示灯会闪烁； 2、按“ bank ”的上下键选择要删除的程序号； 3、同时按着“ auto/del ”和“ scenes ”下的 1 键，板面所有的灯会闪动几下，证明已把第一个景删除了； 4、同时按着“ auto/del ”和“ scenes ”下的 2 键，板面所有的灯会闪动几下，证明已把第二个景删除了，如此重复的做就可以把 8 个景删除掉了。
