铁路货车——长大货物车

中国铁路货车分类、发展历程、产量、拥有量及铁路货运统计一、铁路货车产品类型、特点及发展历程根据铁路货车的用途可以将其划分为通用和专用货车两种。

其中，通用货车的货物类型都是不确定的，也没比较特殊的要求，所以这类货车在铁路货车中是比较普遍的，主要有敞车、平车、棚车、罐车、漏斗车、长大货物车和特种铁路货车等几种。

现阶段我国交通运输发展迅速，构建了铁路、公路、航空、水路等立体化的交通运输体系，相对于其他的交通运输方式，铁路货车的主要优势体现在能力大、价格低廉、能耗低、全天候等，因此，对于运输大宗的货物具有显著的优势。

新中国成立后，我国铁路货车经历了以仿制国外的产品为主的阶段以及以自主创新和自行研发为主的发展阶段，实现了三次比较大的升级换代，在第三次升级换代的基础上，货车的运行速度和技术性能以及载重量达到了质的飞跃。

二、铁路货车产量及拥有情况新中国成立后我国开始自行设计制造铁路货车，逐步研制了用途多种多样、载重和速度不断提高、技术日渐成熟的各型货车，生产能力逐步扩大，我国铁路货车产量呈现出分阶段波浪式提高的过程，2011年产量上升至最高点66928辆，此后逐年下降，2016年为近年来最低点24590辆，之后开始增长，2019年产量为60330辆，较2018年增加9791辆，同比增长19.37%。

《2021-2027年中国铁路货车产业发展动态及投资前景预测报告》显示：铁路及铁路货车是国民经济发展的重要交通运输基础设施及交通工具，随着中国经济的快速发展，铁路货运量的需求受到极大促进，2000年中国国家铁路货车的拥有量为43.99万辆，2019年国家铁路货运车辆的拥有量较2000年增长99.4%，达到了87.71万辆。

三、铁路货物运输情况2000~2011年铁路货运总量一路攀升，“十八大”后党中央提出了经济发展进入新常态，“十九大”后提出了追求高质量发展的新发展方向，“三去一降一补”政策的实施，环保攻坚战逐步升级，经济产业结构逐步优化，铁路承担的大宗货物运输急剧下降，导致2012~2014年铁路货运量止步增长，并于2015~2016年持续下滑，2016年铁路货运量为33.32亿吨，其中国家铁路货运量为26.52亿吨。

中国铁路长大货车已形成系列，如大型平车已有D22、D23、D27、D25等型号，其载重从104t到250t；大型凹底平车已有D10、D50、D5、D2、D12、D18A、D15、D25A、D26等型号，其载重从50t至260t；大型落下孔车有D17型，载重为150t；大型双联车平车有D30型，载重370t；大型钳夹式货车已有D70、D35、D36、D38等型号，载重从280t至380t ---------------------------------------------1：D2型凹底平车中国最早设计的长大货物车是D10型凹底平车，共有四种。

其一是1953年开始制造的，载重90t的铆接结构车；其二是1967年开始制造的载重100t的旁承支重车；其三是1970难开始制造的载重90t的心盘支重车；其四是1973年开始制造的载重90t的改进型。

D2型凹底平车是较常用的一种，载重210t，1977年设计制造。

2：D26型折角式凹底平车我国目前载重量最大的一种凹底平车是D26型折角式凹底平车，载重260吨。

中国早在1959年就研制出载重280t、自重125t（后改为138t）的D20型24轴钳夹式长大货车，后又于1980年研制出载重350吨、自重290吨的D35型32轴钳夹式长大货车。

以后又研制成功载重分别为300吨和380吨的D30A型和D38型钳夹式长大货车。

3：D30A型钳夹式长大货车D30A型钳夹式长大货车于1996年研制，最高运行速度达到50公里／小时；减少了运输时对线路干扰时间，降低了运输成本4：D38型钳夹式长大货车D38型钳夹式长大货车的结构主要由车体、转向架、液压系统及电气系统等四大部分组成，载重380t、自重226t、轴数32轴、车辆长度64818mm、空车最高运行速度90km／h、重车最高运行速度50km／h 。

D38型钳夹式长大货车是目前我国铁路载重量最大、轴数最多、车辆长度最长、运行速度最高的新型钳夹式长大货车。

特种用途货车特种用途货车(railway special-purpose freight car)按装运货物的需要或特种用途设计制造的一类货车。

长大货物车用来装运体积庞大而又笨重的货物，如大型机床、发电机及汽轮机转子、轧钢设备、变压器、化工合成塔及成套设备等的一种特殊平车。

它的载重量较一般平车大，自重也大，所以车轴数目也多，以适应线路允许轴重和每延米载重的限制。

当车辆较长时，通过曲线所产生的偏移量很大，故车辆中部的最大宽度因受车辆限界的限制需要缩小。

有的车辆还需设置专门机构，使通过曲线时能向曲线外侧移动，以保证装在车辆中央部分的货物及可移的车辆底架中心线与曲线中心线接近，使货物及车辆底架中央部分不超过车辆限界尺寸或超限货物规定的最大限界尺寸。

长大货物车按其结构可分为：长大平板车，凹底平车，落下孔车，钳夹车等。

长大平板车仅有平面底架和车地板，其承载情况与平车完全相同，但它的底架是通过中间梁支承在四台二轴转向架上，因此地板面至轨面距离较一般平车要高。

这种平车主要用来运输长钢轨、桥梁钢架，混凝土梁及长大机械设备等高度不大的长大货物。

由于载重大，因此，钢结构底架中各梁件断面也较大且底架两端还有两根纵向补助梁，以增加强度。

凹底平车只有底架、凹形地板而无车墙的特种平车，俗称元宝车。

货物装在凹形地板上。

为了装运大件货物其底架纵向梁的中部呈弯曲的元宝形，以增大净空。

但弯曲部分比较粗大，以免产生较大变形和防止应力集中。

其载重分别有90t、150t、180t、210t和260t等多种。

落下孔车主梁中央开有长10.2m、宽23m的装载货物方孔，货物的一部分落在矩形空洞中，而载重完全由两侧强大的侧梁承担，侧梁由厚的合金钢板焊成，为了提高工字梁承载时的整体稳定性和横向承载能力，加大了上盖板宽度，并在腹板两侧加焊了压型的角撑，使侧梁断面上部成一封闭结构。

这种车适合装运直径较大的发电机和汽轮机转子、轧钢机架、锻压机横梁等高、大、重的货物。

货车基本型号表车种基本型号棚车P长大货物车 D 敞车 C毒品车W平车N家畜车J罐车G水泥车U保温车B粮食车L集装箱车X特种车T矿石车K守车S中国铁路集装箱平车的发展概述目前，中国集装箱专用平车种类有X6A、X6B、X6C、X1K、X2H（X2K）、X3K、X4K、X6K等，保有量为8300多辆，可装载集装箱的两用平车的品种有NX17A、NX17B、NX70（NX70H）等，保有量为15400多辆。

根据铁路中长期铁路网发展规划，为满足国民经济快速发展的需要，中国集装箱车辆的数量及品种将有较大发展。

1.集装箱专用平车系列1.1 NJ系列中国自1975年开始发展国内5t集装箱运输，用敞车装运，运能浪费大。

1980年研制了载重量为40t的第一代NJ4A型集装箱专用平车，NJ4A型平车和5D箱，是按GB/T1413-1978《货物集装箱外部尺寸和重量系列》标准设计制造的，实践证明：该标准没有从我国铁路运输实际情况出发，没有充分利用机车车辆限界空间，盲目采用了ISO标准系列。

从而浪费了大量铁路运输能力，为此要求发展国内新型集装箱和与之配套装运车辆。

1987年研制了载重量为60t的第二代NJ6A型集装箱专用平车。

该车是在总结NJ4A型集装箱专用平车和运营5D型5t箱经验的基础上发展起来的。

该车根据铁科技【1986】893号文《关于下达集装箱专用平车设计任务书的通知》，于1986年9月开始设计，于1988年6月1日通过部级鉴定并于同年7月份投入批量生产。

该车鉴定时型号暂定为NJ6A，后根据工机【1989】25号电报指示，从1988年12月起车型改为X6A型。

1.2 X6系列X6A型集装箱专用平车是由北京二七车辆厂1988年研制生产的集装箱专用平车。

该车用于装载铁路标准的5t、10t集装箱和国际标准的20ft、40ft集装箱。

X6B、X6C型集装箱专用平车是由二七车辆厂分别于1994、1997年设计的，用于装载铁路标准10t集装箱和国际标准20ft、40ft集装箱及45ft长大集装箱。

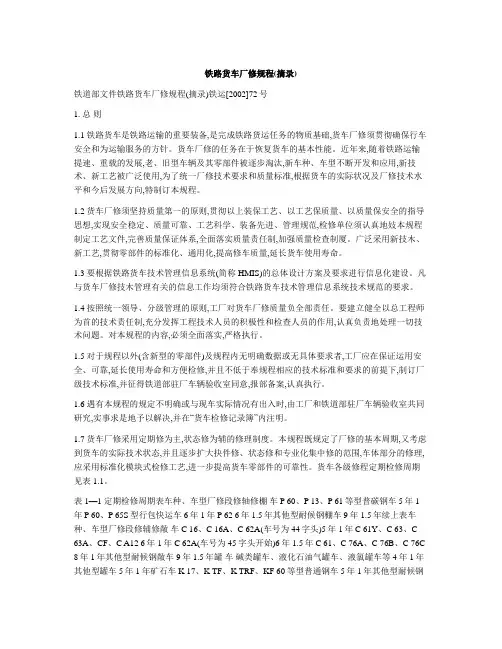

铁路货车厂修规程(摘录)铁道部文件铁路货车厂修规程(摘录)铁运[2002]72号1. 总则1.1 铁路货车是铁路运输的重要装备,是完成铁路货运任务的物质基础,货车厂修须贯彻确保行车安全和为运输服务的方针。

货车厂修的任务在于恢复货车的基本性能。

近年来,随着铁路运输提速、重载的发展,老、旧型车辆及其零部件被逐步淘汰,新车种、车型不断开发和应用,新技术、新工艺被广泛使用,为了统一厂修技术要求和质量标准,根据货车的实际状况及厂修技术水平和今后发展方向,特制订本规程。

1.2 货车厂修须坚持质量第一的原则,贯彻以上装保工艺、以工艺保质量、以质量保安全的指导思想,实现安全稳定、质量可靠、工艺科学、装备先进、管理规范,检修单位须认真地妓本规程制定工艺文件,完善质量保证体系,全面落实质量责任制,加强质量检查制厦。

广泛采用新技木、新工艺,贯彻零部件的标准化、通用化,提高修车质量,延长货车使用寿命。

1.3 要根据铁路货车技术管理信息系统(简称HMIS)的总体设计方案及要求进行信息化建设。

凡与货车厂修技木管理有关的信息工作均须符合铁路货车技术管理信息系统技术规范的要求。

1.4 按照统一领导、分级管理的原则,工厂对货车厂修质量负全部责任。

要建立健全以总工程师为首的技术责任制,充分发挥工程技术人员的积极性和检查人员的作用,认真负责地处理一切技术问题。

对本规程的内容,必须全面落实,严格执行。

1.5 对于规程以外(含新型的零部件)及规程内无明确数据或无具体要求者,工厂应在保证运用安全、可靠,延长使用寿命和方便检修,并且不低于奉规程相应的技术标准和要求的前提下,制订厂级技术标准,并征得铁道部驻厂车辆验收室同意,报部备案,认真执行。

1.6 遇有本规程的规定不明确或与现车实际情况有出入时,由工厂和铁道部驻厂车辆验收室共同研究,实事求是地予以解决,并在“货车检修记录簿”内注明。

1.7 货车厂修采用定期修为主,状态修为辅的修理制度。

本规程既规定了厂修的基本周期,又考虑到货车的实际技术状态,并且逐步扩大抉件修、状态修和专业化集中修的范围,车体部分的修理,应采用标准化模块式检修工艺,进一步提高货车零部件的可靠性。

铁路车辆基本知识概述铁路车辆是运输旅客和货物的运载工具，它本身没有动力装置，需要把车辆连挂在一起由机车牵引才能在铁道线上运行。

一、车辆的种类铁路车辆按其用途的不同，可分为客车、货车及特种用途车。

1．客车客车主要用来运送旅客。

根据用途可分为二种，即：(1)运送旅客的车辆。

包括硬座车、硬卧车、软座车、软卧车、合造车(如软硬座、软硬卧等)、双层客车、简易客车等。

(2)为旅客服务的车辆。

包括餐车、行李车、邮政车等。

2．货车货车主要用来装运货物。

按用途的不同，可分为通用货车、专用货车及特种货车。

(1)通用货车：包括棚车、敞车、平车。

(2)专用货车：专供装运某些指定种类货物的车辆，有罐车、冷藏车、长大货物车、煤车、矿石车、通风车、水泥车、家畜车、活鱼车、集装箱车、毒品车、散装水泥车、散装粮食车、特种车及其他货车等。

3．特种用途车供铁路特种作业的车辆，有救援车、试验车、轨道检查车、接触网检测车、维修车、检衡车、发电车、除雪车、公务车等。

货车按轴数可以分为四轴车、六轴车和多轴车。

货车按载重量可分为50t、60t、75t、90t、350t、等多种。

从制作材料来看，货车还可分为钢骨车结构(已逐步淘汰)、全钢结构车。

还有采用耐候钢、不锈钢、铝合金等材料制造的货车。

二、车辆的基本结构铁路车辆种类虽然很多，但它们的基本结构都是相似的，每一辆车都是由车体、车底架、走行部、车钩缓冲装置和制动装置等五个部分组成。

1．车体车体是乘坐旅客或装载货物的地方。

不同类型车辆的主要区别，就在于它们的车体构造不同。

根据运送对象的不同要求，货车车体做成不同的形状。

(1)棚车。

棚车车体由端墙、侧墙、地板、车顶、门窗等部分组成。

用来装运怕日晒雨淋的货物和较贵重的货物，例如：粮食、化肥、纺织品、日用工业品及贵重仪器设备等。

大部分棚车还可以用来装运马匹或代替客车运输人员。

目前，我国常用的棚车有P60、P61、P62、P63等型棚车。

(2)敞车。

敞车车体仅有地板、侧墙和端墙。
