车间焊接烟尘处理方案
简介
本文档旨在提出一种有效的车间焊接烟尘处理方案，以改善车间环境和职工健康。
问题描述
车间焊接作业产生大量的烟尘污染，对环境造成危害，同时也对职工的健康构成威胁。
现有的排烟系统效果不佳，需要一个更细致和全面的解决方案。
方案提议
为了解决车间焊接烟尘问题，我们建议采取以下几个措施：
1. 提高排烟系统效率：对现有排烟系统进行升级，确保其能够完全排除焊接烟尘。
这可以通过增加排风扇数量和更新过滤设备实现。
2. 确保良好的通风系统：除了排烟系统外，车间内应设置良好
的通风系统，以保持空气流通。
这可以通过在车间的适当位置安装
通风扇或开窗实现。
3. 进行定期维护和清洁：定期检查和维护排烟系统和通风设备，确保其正常运行和清洁。
这对于保持系统性能和效率至关重要。
4. 增加个人防护措施：提供适当的个人防护设备给焊接工人，
如防尘口罩和护目镜，以最大程度减少其直接接触焊接烟尘。
5. 教育和培训：为焊接工人提供有关烟尘产生和防护的教育和
培训，加强他们对健康和安全的意识，并教导正确使用个人防护设备。
6. 管理烟尘废物：确保烟尘废物得到妥善处理和处置，以防止
再次产生环境污染。
总结
通过采取以上措施，我们可以有效地改善车间焊接烟尘问题。
这不仅可以提供良好的工作环境，也可以保护职工的健康。
请尽快采取行动，并确保方案的有效实施和持续监测。

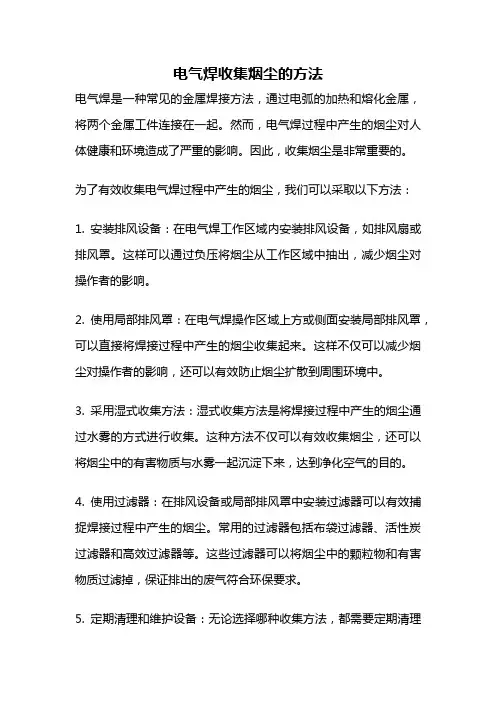

电气焊收集烟尘的方法电气焊是一种常见的焊接方法，广泛应用于工业生产中。
然而，电气焊会产生大量的烟尘，给工作环境和工人的健康带来一定的威胁。
因此，收集烟尘成为了电气焊过程中亟待解决的问题。
为了有效地收集烟尘，可以采用以下几种方法。
可以使用排风设备。
在电气焊的工作区域周围设置排风设备，通过排风机将烟尘抽出室外。
排风设备可以是通风管道、风机等，其作用是将室内空气中的烟尘排放到室外，从而减少了室内的烟尘浓度。
可以使用除尘设备。
除尘设备可以将烟尘进行过滤，达到净化空气的目的。
常见的除尘设备有布袋除尘器、电除尘器等。
布袋除尘器通过布袋的过滤作用将烟尘固定在布袋上，再通过清灰装置将烟尘清除。
电除尘器则是利用电场作用将烟尘带电并吸附在电极上，再通过清灰装置清除烟尘。
还可以采用水雾喷淋设备。
水雾喷淋设备通过将水雾喷洒到焊接区域，将烟尘固定在水滴上，使其沉降到地面上。
水雾喷淋设备可以有效地控制烟尘的扩散，减少烟尘对环境和工人的影响。
还可以在电气焊工作区域周围设置隔离帘。
隔离帘可以将焊接区域与其他区域隔离开来，防止烟尘扩散到其他区域。
隔离帘可以是透明材料制成，使工人仍然可以通过隔离帘观察焊接过程，同时起到收集烟尘的作用。
除了上述方法，还可以结合多种方法进行烟尘的收集。
比如，可以将排风设备与除尘设备相结合，将烟尘先通过排风设备排放到室外，再通过除尘设备进行净化。
这样既能有效地收集烟尘，又能保持室内空气的清洁。
需要注意的是，收集烟尘的方法选择要根据具体的工作环境和电气焊的特点来确定，以达到最佳的收集效果。
同时，收集烟尘的设备要定期进行维护和清洁，确保其正常运行和收集效果。
电气焊收集烟尘是一项重要的工作，通过采用排风设备、除尘设备、水雾喷淋设备和隔离帘等方法，可以有效地收集烟尘，减少其对工作环境和工人健康的影响。
这些方法的选择和组合应根据具体情况进行，以实现最佳的烟尘收集效果。
焊接整体除尘方案在进行焊接作业时，焊接产生的烟尘和有害气体对工人的身体健康有着很大的影响，同时也会对环境造成污染，因此进行有效的除尘处理显得尤为必要。
针对焊接过程中产生的烟尘和有害气体，本文将提出一种整体除尘方案，以实现对焊接过程中产生的烟尘和有害气体的有效处理。
方案概述本方案旨在解决焊接过程中产生的烟尘和有害气体问题，通过采用多种除尘设备组合，实现整体除尘处理。
方案包括以下主要设备：1.短吸式除尘器：将产生的烟尘通过设备的高压风机送入过滤器，在过滤器中通过布袋的过滤作用，将烟尘颗粒过滤掉，净化后的空气再由设备的风机排放出去。
该设备采用短吸方式，能够有效地减少空气中的粉尘浓度，减少粉尘污染对工人的危害。
2.废气回收装置：将焊接产生的有害气体经过除尘处理后，将净化后的废气通过废气回收装置回收利用，达到“减排”和“资源化利用”的效果。
废气回收装置采用活性炭吸附技术，吸附效果良好，对环境污染和人体健康无害。
3.换气扇：将车间内的室内空气与室外新鲜空气进行有效的交换，保持车间内部空气的清新，避免空气流通不畅造成的各种健康问题。
设备运行原理针对焊接过程中烟尘和有害气体的处理问题，本方案采用多种设备的组合运行，具体运行原理如下：1.在进行焊接作业时，产生的烟尘通过短吸式除尘器进行净化处理，被除尘设备过滤掉，净化后的空气再由设备排放出去。
2.在除尘处理后的有害气体，通过废气回收装置进行处理。
废气回收装置采用活性炭吸附技术，将有害气体吸附到活性炭上，并进行进一步的除臭和净化处理。
3.为保证车间内部空气的清新，本方案还采用换气扇进行交换。
通过将车间内部的室内空气与室外新鲜空气进行有效交换，使车间内部空气保持清新，使工人呼吸到新鲜空气，避免长时间吸入有害气体对身体的危害。
设备优势本方案采用多种设备的组合方式运行，能够充分发挥各项设备的优点，从而取得以下优势：1.综合净化效果好：采用短吸式除尘器和废气回收装置的组合方式，能够有效地将烟尘和有害气体进行净化，保证车间内部空气的清新。
工地焊接烟气处理方案
为了解决工地焊接产生的烟气污染问题，我们可以采取以下方案来进行处理：
1. 安装烟气收集器：在焊接工作区域周围安装烟气收集器，能够有效地收集焊接过程中产生的烟雾和废气。
通过管道将烟气引导到下一步的处理设备中。
2. 建立烟气过滤系统：在收集到的烟气进入处理设备之前，可以设置一个烟气过滤系统。
该系统利用过滤器和除尘设备，将烟雾中的固体颗粒物、灰尘等杂质过滤掉，净化烟气。
3. 引入烟气处理设备：在经过过滤系统后，烟气进入烟气处理设备。
可以采用湿式或干式烟气处理工艺。
湿式处理工艺使用喷淋液体或水雾来吸附和冷却烟气中的污染物，然后通过沉淀池和沉淀器分离出固体颗粒物。
干式处理工艺则通过吸附剂和过滤器来吸附和捕捉烟气中的污染物。
4. 采用高效的烟气处理装置：为了提高烟气的处理效果，可以引入一些先进的烟气处理装置。
例如，电除尘器可以通过电场作用将烟气中的颗粒物电除尘；活性炭吸附装置可吸附烟气中的有机物质；催化剂装置可以利用化学反应将烟气中的有害物质转化为无害物质。
5. 做好废弃物处理：焊接过程中产生的废渣、废气罐等废弃物要进行正确的处理。
废弃物应分类储存，废气罐要定期清理，确保不会进一步造成环境污染。
6. 加强监测和维护：定期对烟气处理设备进行监测和维护，确保其正常运行和有效处理烟气污染物。
通过以上方案的实施，可以有效地处理工地焊接产生的烟气污染问题，保护环境和工人的健康。
电焊烟尘废气处理方法
电焊工作中会产生大量的烟尘废气，这些废气含有大量的有害物质，对人体健康和环境造成很大的影响。
因此，对电焊烟尘废气进行有效的处理非常必要。
目前，常用的电焊烟尘废气处理方法主要包括以下几种：
1.机械过滤法：利用过滤器过滤废气中的烟尘，将其截留在过滤器内，使废气中的烟尘浓度降低。
2.静电除尘法：利用静电场产生电场力，将烟尘带电，并在电场的作用下分离和收集，达到排放标准。
3.湿式除尘法：将废气通过喷淋水幕，使烟尘和水蒸气接触结合，形成较大的颗粒物，通过重力沉降或分离器分离。
4.化学吸收法：将废气通过酸碱溶液或化学吸收剂，将废气中的有害物质吸收或化学反应，达到对废气进行净化的目的。
以上几种方法都有其各自的优缺点，具体选用哪种方法需要根据实际情况进行判断和选择。
在电焊烟尘废气处理过程中，还需要注意以下几点：
1. 废气处理设备必须按照规定的标准和操作要求进行安装和使用，确保其正常运转和处理效果。
2. 废气处理设备的维护和保养，包括定期清理和更换滤网、电极等部件，以保证设备的正常运转和处理效果。
3. 废气处理设备的使用和维护必须符合环保法规和安全要求，确保不会对人体健康和环境造成任何危害。
通过有效的电焊烟尘废气处理方法，可以减少对环境的污染，保障人体健康和环境的安全。
焊接烟尘捕捉方式
焊接烟尘捕捉方式有如下几种：
1. 烟囱式排放：通过烟囱将烟尘排放到室外，减少室内空气污染。
这是一种常见的焊接烟尘捕捉方式，适用于室内无法进行处理的情况。
2. 抽风罩吸收：在焊接作业区域设置抽风罩，通过抽风设备将产生的烟尘吸入罩内，再通过过滤设备进行净化处理。
这种方式适用于焊接作业区域较小的情况。
3. 排风系统净化：在焊接车间中设置排风系统，通过风机将空气抽入净化设备进行处理，去除烟尘后再排放。
这种方式适用于大型焊接车间。
4. 气流屏障：利用气流屏障将产生的烟尘屏蔽在焊接作业区域内，防止烟尘扩散到其他区域。
这种方式适用于焊接作业区域相对封闭的情况。
5. 湿式捕集：在焊接作业区域内部分水洒在焊接火花和烟尘上，通过水的作用将烟尘湿化并沉降到水中。
这种方式适用于对环境污染要求较高的情况。
需要根据具体的焊接作业场所和情况选择合适的烟尘捕捉方式，并结合其他控制措施共同减少焊接烟尘对环境和人体的影响。
焊接车间烟尘处理方案及流程
焊接车间烟尘处理方案及流程如下：
1. 源头抽取：这是解决源头产生焊接烟尘问题的最佳方法，可以综合利用工作空间。
例如向下通风工作台，它是一个工作台和排烟设备组合装置，另外还有单双吸气臂除尘器，由于装有灵活性比较强的万向吸气臂，能很容易被放置在烟尘来源或焊接墙附近，从而达到全面抽取烟雾。
2. 隔离焊接区域：当无法进行近距离从源头上抽气时，下一个最好的办法就是将烟尘来源与车间进行隔离。
如果可能的话，可以通过使用焊接机器人来操纵焊机。
在焊接过程中，使用带密闭焊带的抽气罩，在这种情况下，是首先方案。
3. 一般过滤：在焊接头罩和现场及时捕获焊接烟尘都不能彻底解决问题的情况下，采用一般空气净化和通风，再加上个人的保护措施，是首选方法，通过这种方法，可以捕获和过滤聚集在车间里的烟尘。
4. 移动式焊接烟尘净化器：当焊接工位变动范围不大时，可采用移动式焊接烟尘净化器。
当焊接工位变动范围较大时，移动式焊接烟尘净化器使用不便，可通风扩散排放。
5. 采取“分层送风”措施：当焊接烟尘产生量大时，应采取“分层送风”措施。
这些方案和流程仅供参考，具体实施时需要根据车间的实际情况进行调整。
焊接烟尘处理方案解析焊接烟尘特点及危害1焊接过程发尘量较大,1台焊机1天所产生的烟尘量可达60~150g;2）焊接粉尘粒子小，烟尘呈碎片状，粉尘粘性大。
正是由于焊接烟尘颗粒直径小，正常呼吸时，鼻毛及鼻粘膜无法起到阻碍作用，所以粉尘会侵入人体肺部并沉积下来，长时间接触会会导致尘肺疾病。
目前市场上流行的焊接车间烟尘处理方案主要有两种：集中式和可移动式。
1.集中式烟尘处理。
顾名思义，集中式焊烟处理是将各工位上产生的焊接烟尘收集起来，然后统一进行集中处理。
集中式焊烟处理一般需要在厂房内铺设管道网，在厂房外设置大功率净化主机，通过强大的吸力经管道和吸气臂将各工位上的烟尘收集后，在净化主机内完成净化。
集中式焊烟处理从烟尘治理效率上来看,是最好的。
但是在实际应用中，要根据厂房结构、车间大小、焊接点位置分布等计算、设计、布局管道并选择合适的风机，相对来说较复杂。
前期必须设计合理，考虑周全，否则会严重影响除尘效果。
2.可移动烟尘处理可移动烟尘处理，主要是指移动式焊接烟尘净化器和自循环式焊接烟尘净化器。
1）移动式焊接烟尘净化器，主要针对车间工位少、小工件焊接的烟尘处理，特点是外形小巧，不占过多车间空间，而且拥有万向轮和可360度悬停的吸气臂，可处理近距离发尘点的烟尘。
2）自循环式焊接烟尘净化器体型稍大，主要针对大型件、异形件焊接车间的烟尘治理，移动也比较方便，净化效率也较高，并且安装简单,即插即用，自带脉冲反吹清灰系统，后期运维成本低。
整体来说，自循环式焊接烟尘净化器，外形标准，不过多地占用车间内空间面积，一体式结构设计，无需组装，无需管道网铺设，接电即用，在最短的时间内解决车间焊接烟尘污染问题，是快速解决环评的很好解决方案之一。
总得来说，可移动焊烟除尘器，能耗小，灵活机动，操作方便，烟尘净化率达99.9%o总之，目前市场上主要有两种烟尘处理方案主要有两种：集中式和可移动式。
集中式除尘方式主要对于大面积厂房、工位集中，除尘效率最高，可移动式除尘方式主要针对小工位焊接、工位分散等工况，除尘效果最好。
焊接烟尘净化治理措施方案引言焊接烟尘是指焊接工程中产生的烟尘、废气和固体颗粒物等有害污染物。
焊接工作是工业生产中常见的一种加工工艺，而焊接烟尘对环境和人体健康都会带来负面影响。
因此，有必要实施焊接烟尘净化治理措施，以保护环境和人类健康。
焊接烟尘净化治理技术1. 高效过滤器通过使用高效过滤器来截留焊接烟尘中的颗粒物，可以有效减少颗粒物的排放。
高效过滤器应具备较高的过滤效率和较大的过滤面积，能够有效捕捉细小的颗粒物，并减少对环境的污染。
2. 烟气净化设备利用烟气净化设备来处理焊接烟尘中的有害气体，如氮氧化物和二氧化硫等。
常见的烟气净化设备包括吸附装置、活性炭过滤器和湿式废气净化器等。
这些设备可通过吸附、化学反应和物理处理等方式，将有害气体转化为无害物质。
3. 排风系统优化对焊接工作现场的排风系统进行优化，可有效控制焊接烟尘的排放。
具体而言，可以采用高效风机、管道布局合理、风速调节等手段来提高排风系统的效率和控制能力，从而减少焊接烟尘的扩散和排放。
4. 安全操作措施除了净化治理技术，安全操作措施也是非常重要的一环。
焊接工作人员应接受专业培训，掌握良好的操作技巧，并依照规定佩戴呼吸保护设备和个人防护装备。
此外，焊接作业现场应保持通风畅通，防止烟尘积聚和大量扩散。
焊接烟尘净化治理方案基于上述焊接烟尘净化治理技术，制定以下具体方案：1. 安装高效过滤器在焊接作业现场的排风系统中安装高效过滤器，以捕捉焊接烟尘中的颗粒物。
过滤器应具备较高的颗粒物捕捉效率和较大的过滤面积，以提高净化效果。
定期更换和维护过滤器，确保其持续有效。
2. 使用烟气净化设备选用适当的烟气净化设备来处理焊接烟尘中的有害气体。
根据实际情况，可配置吸附装置、活性炭过滤器和湿式废气净化器等，以去除有害气体。
设备的选择和设计应根据烟尘特性和排放要求进行优化。
3. 优化排风系统对焊接现场的排风系统进行优化，确保其能够有效控制焊接烟尘的排放。
优化措施包括选择适当的风机型号、设定合理的风速、调整管道布局等。
焊接烟尘是一种常见的有害气体，它含有多种有害成分，如果不采取措施控制，会对工人的健康造成威胁。
以下是一些焊接烟尘吸收技术：
烟气净化器：利用滤网、化学吸附、静电吸附、光催化等原理，将烟气中的有害物质吸附、分解、过滤，使其达到国家标准。
排风系统：在使用焊接机械时，一般都会设置排风口，利用负压吸风，将烟气及时排出室内，保持室内空气清新。
气体焊接吸烟罩：在气体焊接时，焊接头上面设置一种特殊的吸烟罩，使烟气被吸附后直接排放至排烟系统。
建立局部通风：采用可移动的通风设施，控制有害气体在焊接区域内的扩散，避免工人的烟尘直接接触。
使用低氢焊杆：低氢焊杆燃烧后生成的焊缝一般干燥、洁净，产生的烟雾量很小，减少了烟雾对工人的危害。
这些方法都是对焊接烟尘进行吸收的有效技术，可以保护工人的健康和环境的安全。
一、项目概况1.1 项目基本情况依据贵司提供的资料及贵公司要求，贵公司产生焊接区域为36 个切割焊接工位，焊接过程中产生大量的烟尘废气悬浮在整个区域，造成车间空气质量差，工作环境恶劣，影响车间员工的身体健康。
现设计此除尘方案，净化空气，去除焊烟。
1.2 焊接烟尘废气的危害其有两方面的危害：（1）焊接过程中会产生大量的金属焊接粉尘，焊接产生的金属粉直径通常在1μm以下，较容易吸入肺部，发生病变。
在焊接粉尘浓度较大的情况下，又没有相应的排除措施时，长期接触焊接粉尘能引起焊工尘肺、锰中毒和金属热等职业疾病。
（2）在焊接电弧高温和强烈的紫外线的作用下，电弧周围形成多种有害气体，其中含量最多的为臭氧，臭氧是一种刺激性的有毒气体，呈淡蓝色。
浓度较高时发出腥臭味，高浓度臭氧还略带酸味。
臭氧对人体的主要危害是对呼吸道及肺有强烈刺激作用，往往引起咳嗽、胸闷、食欲不振、疲劳无力、头晕、全身疼痛等，严重时还会引起支气管炎和肺水肿等。
1.3 设计依据1. 《大气污染物综合排放标准》GB16297-19961.4 《固定源大气颗粒物综合排放标准》DB37/1996-20111.5 《工作场所有害因素职业接触界限》GBZ2-20021.6 《工业企业厂界噪声标准》GB12348-901.7 《低压配电设计规范》GB50054-951.8 《滤筒式除尘器》JB/T 10341-20021.9 《车间空气中电焊烟尘卫生标准》GB16194-19961.10 《采暖通风与空气调节设计规范》GB50019-20031.11 《公共建筑节能设计标准》GB50189-20051.12 《工业企业设计卫生标准》GBZ1-20022. 《简明通风设计手册》中国建筑工业出版社1.4 设计范围1. 方案工艺流程的选择和设计及技术要求治理目标；2. 环境治理设备的制造、安装与设备的选型；规格，型号，参数等；3. 工程设备的运输、安装、调试及操作人员的培训；4. 系统管路、电器、自控的设计与安装及调试；5. 工程整套系统风量，风速，能耗，管道走向及工程总投资。
1.5 目标任务1. 车间焊接产生的烟尘净化过滤后排放浓度低于《固定源大气颗粒物综合排放标准》DB37/1996-2011 规定值的70％；2. 将焊接区域的烟尘最大化程度的排出焊接车间，作业现场基本实现目测无烟；3. 管道内没有积灰现象，正常工作状态下没有管道起火和滤筒起火的现象；4. 确保烟尘废气治理系统持续稳定运行，操作简便，设备完好率高，故障率低；5. 确保整体设计优化、合理、简洁、美观，打造健康生产理念；6. 确保能耗低、物耗少；运行费用少，管理成本低。
三、方案综述1.1 设计原理根据贵司工艺特点，并结合我司在焊接烟尘处理方面多年的成功经验和环境废气治理技术要求，参考环境废气治理标准，对本工程进行以下设计说明：工艺流程：2烟尘废气柔性吸气臂滤筒除尘器离心式风机烟囱流程说明：焊接产生的烟尘废气由柔性吸气臂瞬间捕集收集后，经采用渐变管径式（目的是平衡管路末端风速风量）的主管道进入高效滤筒除尘器，烟尘废气在高效滤筒除尘器内被高效净化滤件阻截净化，部分大颗粒烟尘由于重力作用落入除尘器下部的灰斗，另一部分小颗粒烟尘在风机负压作用下附着在滤件外侧，脉冲阀在控制仪的控制下，每隔一定时间，自动对系统滤件由里至外进行反吹清灰，反吹过程中小颗粒粉尘落入灰斗内收集，灰斗内积累到一定量的粉尘后，需要外运处理。
洁净的气体穿过滤件，进入排气口，在离心式通风机的作用下由烟囱高空排入到大气中。
1.13主机性能参数及性能特点3.高效滤筒除尘器（1）工作原理：含尘气流由下部风口进入气箱，通过导流挡板将气流均匀分配至过滤元件，在过滤元件的作用下，粉尘被吸附在过滤元件的表面，洁净的气体通过出口管道排出，脉冲阀在控制仪的控制下，对过滤元件进行轮流清灰; 由于过滤零件采用垂直安装方式，可以保证良好的清灰效果。
净化器滤材的清洁通过由脉冲控制仪控制的喷吹装置实现：当净化器运行一段时间以后，细微的粉尘吸附在滤材表面，使得滤材的透气性降低。
每隔一定时间由脉冲控制仪发出信号，控制电磁阀，洁净的压缩空气由阀口喷出；滤材表面吸附的微尘在气流作用下被清除，落在室体下部的集尘斗中。
脉冲喷吹需0.4 ～0.6MPa的洁净压缩空气，且运行中须保持连续且恒定不变的供气量。
该型号的滤筒除尘器性能特点：1.6滤料折褶使用，布置密度大，除尘器结构紧凑，体积小，滤料韧性大。
1.7滤筒高度小，安装方便，使用维修工作量小1.8同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大。
31.14滤料折褶两端密封严格，不漏气，密封效果好。
（2）滤材介绍：该处理系统采用的滤芯为聚四氟乙烯（PTFE）覆膜聚酯滤材，该滤材是一种高科技产品，它的微孔结构可在特殊条件下经机械拉伸得到，而丝毫未改变其原有特性。
微孔过滤覆膜孔径可控制在0.2-0.3 μm，过滤方法属于膜表面过滤。
膜表面光滑又具备极佳的化学稳定性，能抗腐蚀，耐酸碱、不老化又憎水性。
在过滤时膜表面截留的粉尘很容易剥落，其通气量能长期保持在同一水平上。
由于覆膜滤材是用其光滑不粘的表面截留粉尘，利用这一特性不仅可以节约脉冲清灰系统的压缩空气量，又可避免烟尘对薄膜基布的磨损，延长了滤筒的使用寿命，同时为设备提供最低而平稳的压降差。
覆膜式滤筒面积大、体积小、降低能量损耗，加大其流量，延长免保养时间，高效覆膜聚酯滤筒是焊接烟尘收集系统的最佳选择。
采用PTFE滤料制成的特制滤筒（聚酯+覆膜），同时具有膜过滤和刚性机体过滤的特点。
坚固的刚性过滤体能承受较高的工作压力，不需任何骨架支撑，并能受一定的机械冲击力，反吹时滤筒不变形。
由于除尘器面板采用螺栓紧固易于拆装，滤筒采用三耳吊装，因此安装和更换滤筒极为方便。
滤筒过滤器具有以下特点：①粉尘捕集效率高：过滤元件的除尘效率是由其本身特有的结构和涂层来实现的，适用于极细和特殊粉尘，通常对0.3 μm以上超细粉尘的除尘效率可达到＞99.8 %。
由于焊接、切割烟尘颗粒直径大部分在0.2 μm以上，因此特别适合金属焊接、切割烟尘的净化过滤。
4②压力损失稳定：由于滤筒是通过表面的PTFE涂层对粉尘进行捕捉的，其光滑的表面使粉尘很难透过与停留，过滤筒母体层中不会发生堵塞现象，阻力损失仅与过滤风速有关。
③采用PTFE滤料制成的特制滤筒（聚酯+覆膜），具有阻燃的作用。
④清灰效果好：滤筒的刚性结构，使得脉冲反吹气流向空隙喷出时，滤筒无变形，表层粘附的粉尘，在瞬间即可被除去。
⑤使用寿命可达1～2年，大大减少了更换滤芯的次数；滤筒的无故障运行时间长，不需要经常的维护与保养。
1.15捕集收集装置该配臂轻巧灵活可以任意拉伸，任意悬停，360 度自由旋转，定位精准不偏移。
罩口有铸铁礼帽形式或者马蹄喇叭口可供选择。
其良好的拉伸悬停特性不但能与各类型焊接烟雾净化器和除尘机配套使用，也可直接安装在墙壁或系统上配合管路用于烟尘气体的排放。
罩口采用耐高温、耐腐蚀、抗老化材料制成，内壁及支架为不锈钢材质, 永不生锈. 抗腐蚀, 耐酸碱盐, 耐高温, 质量轻, 强度高, 带助力装置, 操作省力, 悬停自如．吸气臂广泛应用于金属加工、焊接烟尘、工件打磨、热加工油雾处理、异味清除、粉尘清除等行业。
1.16吸风和排风管道：镀锌螺旋风管结构，全套包括直管、支管、弯头、连接件、管箍、螺丝、密封及管道支撑固定材料；镀锌钢板：可承受正压力+3000Pa可承受负压力-5000Pa温度范围-30 ℃—+ 100 ℃直管厚度：0.80 ～1.0 mm，取决于管径，随着管径的变大，厚度也相应变大。
1.17风机：该风机具有良好的气动性能、运转平稳、振动小、效率高、寿命长等特点。
风机配有降噪箱，可有效控制噪音db80 左右。
带有减震5保护设备和软连接。
外壳为坚固的焊接碳钢板材，做防腐措施。
执行标准：JB/T8689-1998( 通风机振动检测及其限值)JB/T8690-1998 （工业通风机噪声限值）JB/T9101-1999( 通风机转子平衡)该风机具有良好的气动性能、运转平稳、振动小、效率高、寿命长等特点。
带有减震保护设备、消声器、隔音箱、调风阀等。
工作原理：当电动机通过皮带轮带动装于轴承上的风机主轴时，叶轮将高速旋转，通过叶片推动空气，使空气获得一定能量而由叶轮中心四周流动。
当气体路经蜗壳时，由于体积逐渐增大，使部分动能转化为压力能，而后从排风口进入管道。
当叶轮旋转时，叶轮中心形成一定的真空度，此时吸气口处的空气在大气压力下被压力风机。
这样，随着叶轮的连续旋转，空气即不断地被吸入和排出，完成通风任务。
1.18电控柜电控柜采用封闭柜式结构，防护等级为IP20 或IP21。
采用型材骨架，表面涂敷喷塑，且容易并柜安装。
电控柜安装遵照国家标准《低压配电设计规范》GB50054-95 执行。
具体可实现功能如下：1、电源切换与保护。
机柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。
并可在维护时切断电源。
2、启、停控制功能。
变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。
3、频率（速度）调整。
变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速。
4、多种控制功能。
可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/ 自动、紧急停止等。
1.19变频控制系统（业主可选）简介：异步电动机是电力、化工等生产企业最主要的动力设备。
作为高能耗设备，其输出功率不能随负荷按比例变化，大部分只能通过挡板或阀门的开度来调节，而电动机消耗的能量变化不大，从而造成很大的能量损耗。
变频技术是应交流电机无级调速6的需要而诞生的。
近年来，随着电力电子技术、微电子技术及大规模集成电路的发展，生产工艺的改进及功率半导体器件价格的降低，变频调速越来越被工业上所采用。
使用变频器对电动机电源进行技术改造成为各企业节能降耗、提高效率的重要手段。
为了方便用户操作，节约能源，达到更好的处理效果。
特设计了变频控制系统。
用户可以根据所需风机风量，功率的大小和工位的开闭情况，自动调节风机功率和电动调节阀的开闭情况。
本工程选用西门子变频器，质量可靠。
变频调速原理n ＝60 f （1－s）/p式中n--- 异步电动机的转速；f--- 异步电动机的频率；s--- 电动机转差率；p--- 电动机极对数。
由式（1）可知，转速n 与频率 f 成正比，只要改变频率 f 即可改变电动机的转速，当频率f 在0～50Hz的范围内变化时，电动机转速调节范围非常宽。
变频调速就是通过改变电动机电源频率实现速度调节。
